Poêle Extraflame Divina Plus (2009)

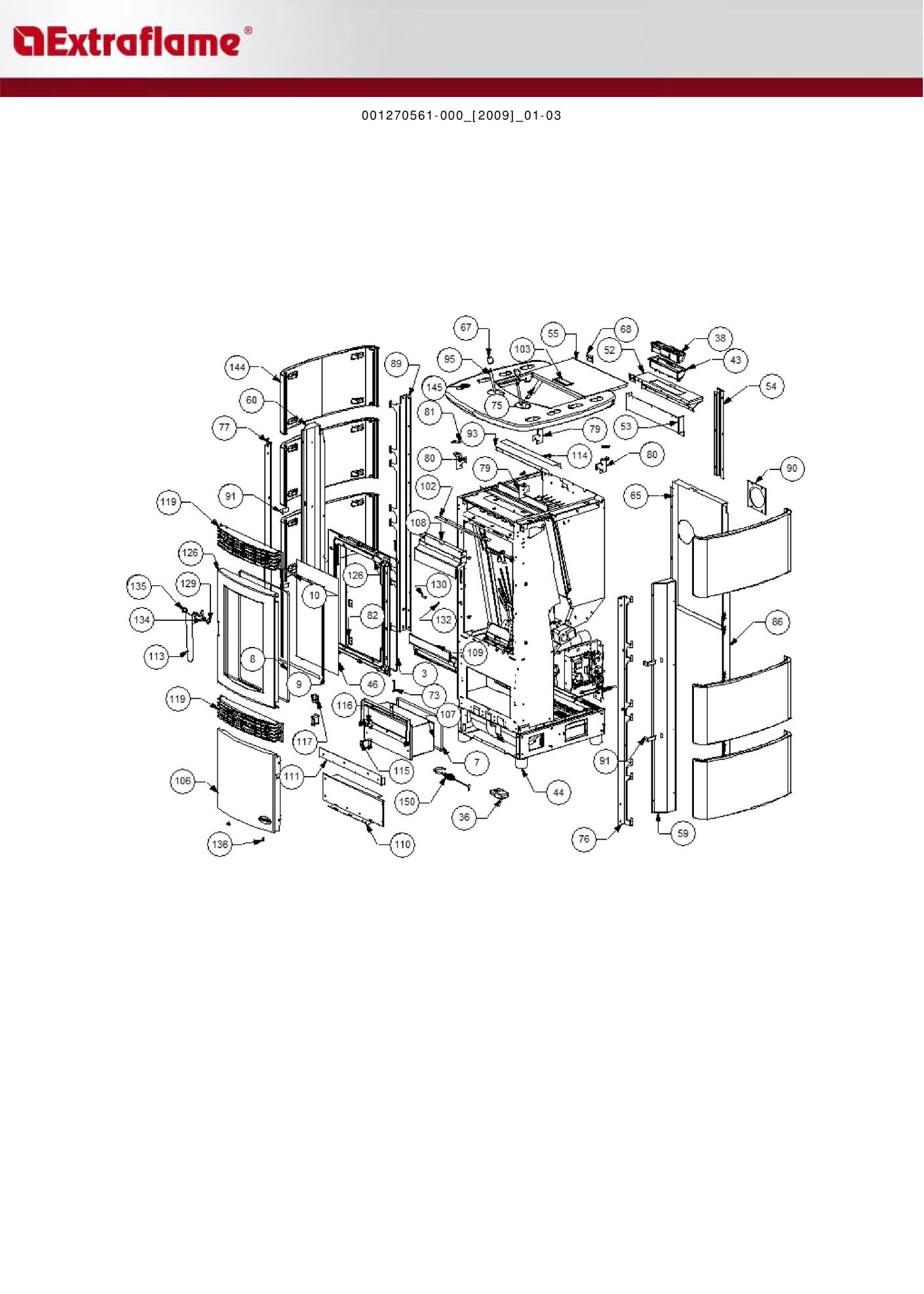

page 1

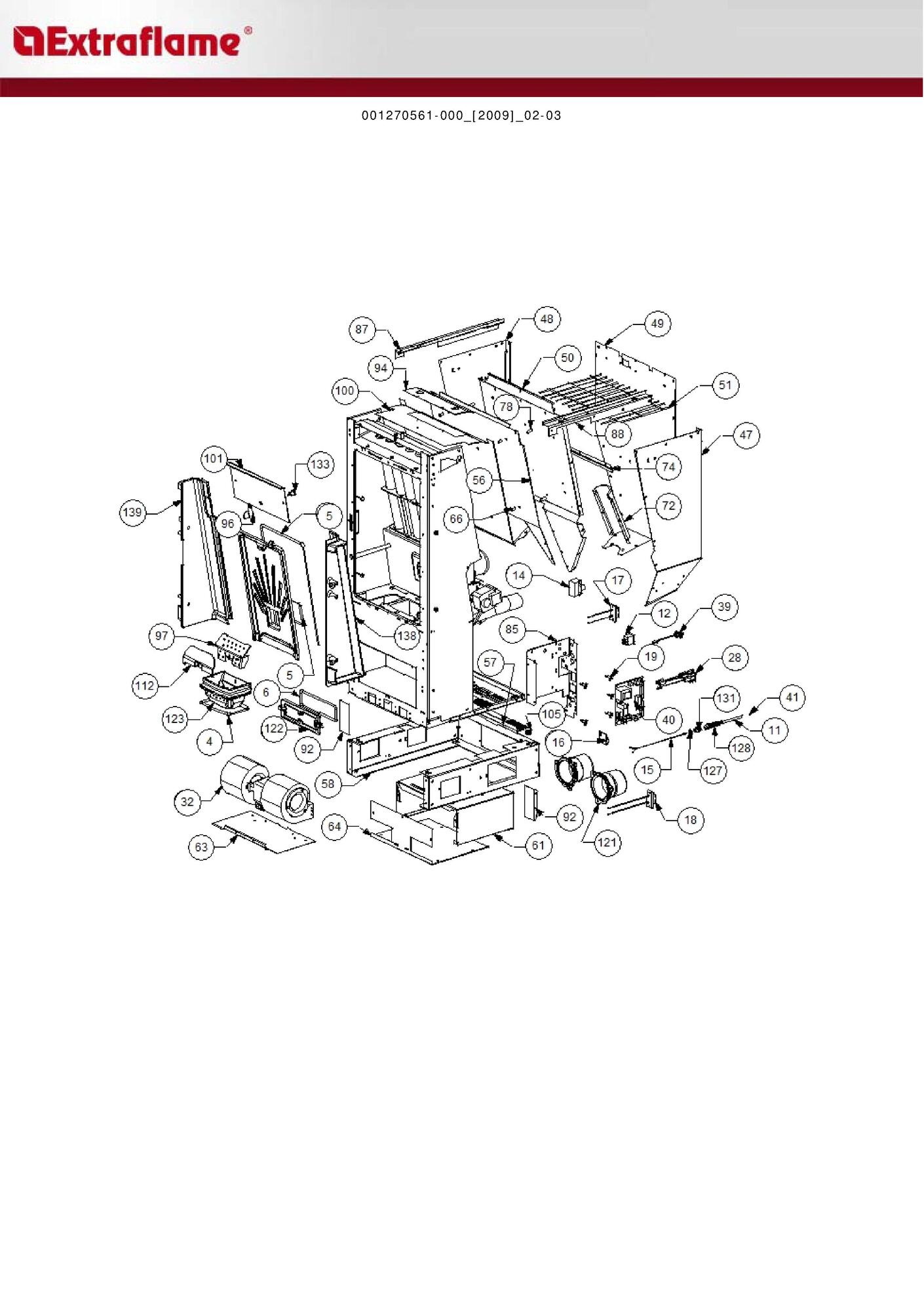

page 3

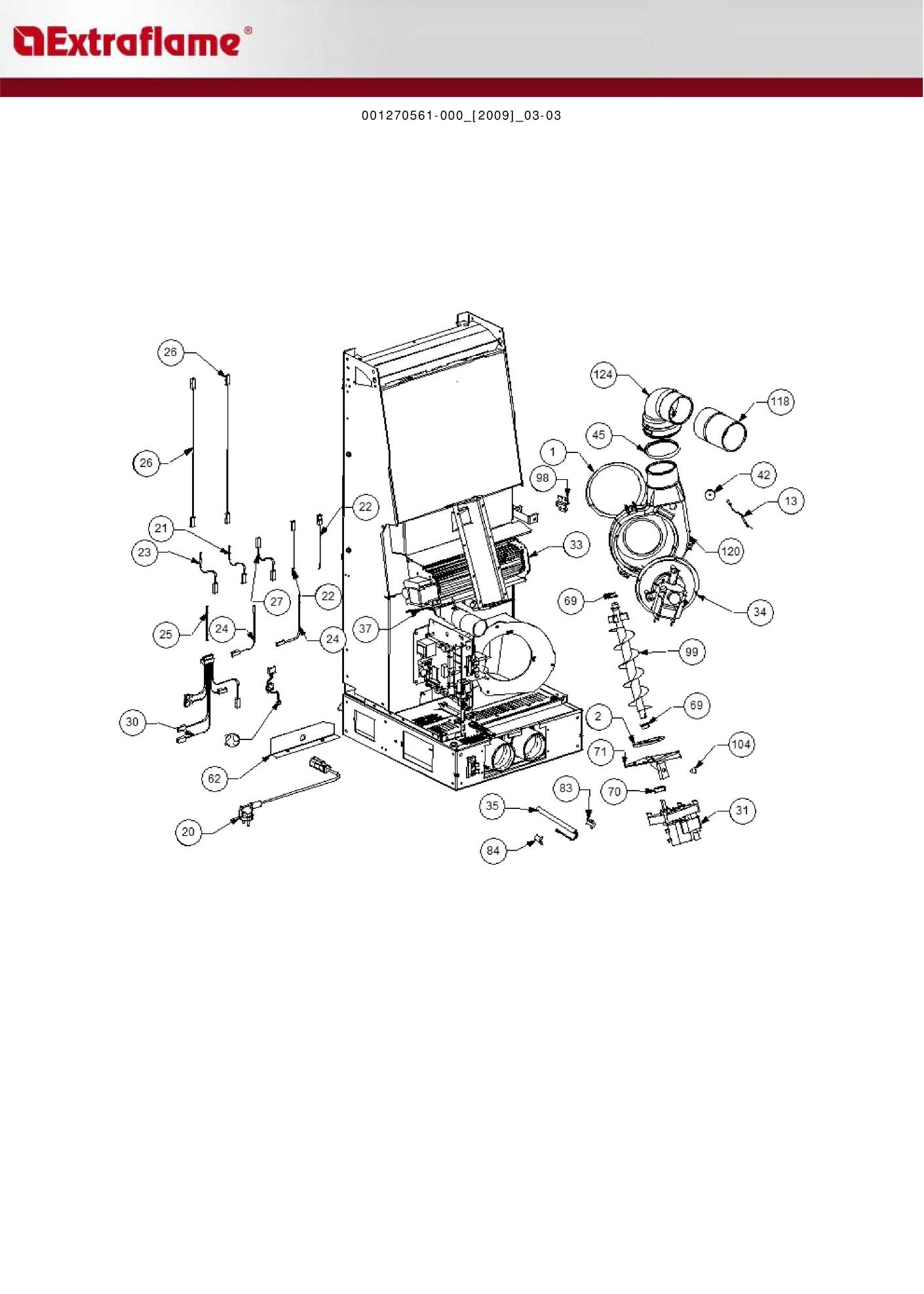

page 5

Position

Schéma

000006761	Garniture/tresse 4 mm	3
000006766	Garniture/tresse 8 mm	7
000006766	Garniture/tresse 8 mm	8
000006767	Garniture/tresse 8x2 mm	9
000006774	Garniture/tresse 10x2 mm	10
002272502	Télécommande	36
002272544	Afficheur led	38
002273007	Boîtier plastique	43
002273012	Pied caoutchouc m10 50x40 mm	44
002276404	Vitrocéramique 443x281x4 mm	46
002277143	Corps crochet synoptique noir	52
002277145	Carter interne noir	53
002277146	Boîtier protection synoptique	54
002277157	Couvercle réservoir noir	55
002277290	Boîtier aspiration zinguée	59
002277291	Boîtier aspiration zinguée	60
002277389	Dos perforé zingué	65
002277401	Pommeau laiton doré	67
002277403	Charnière couvercle réservoir noir	68
002277443	Rivet 5x46 bruni	73
002277472	Tige guide couvercle	75
002277516	équerre carreau zinguée	76
002277521	équerre carreau zinguée	77
002277544	équerre couvercle zinguée	79
002277545	équerre couvercle zinguée	80
002277546	Plaquette couvercle zinguée	81
002277549	Cadre bloque-vitre	82
002277717	Cornière droite zinguée	86
002277723	Cornière gauche zinguée	89
002278004	Bride centrage tuyau	90
002278042	équerre aspiration air zingué	91
002278056	équerre grille étirée zinguée	93
002278117	Tige guide racleurs	95
002279081	équerre nettoyage air vitre zinguée	102
002303000	Poignée	103
003277062	Porte noire	106
003277066	Tiroir cendres noir	107
003277281	Déflecteur supérieur noir	108
003277282	Déflecteur inférieur noir	109
003277297	Plinthe antérieure noire	110
003277298	Bride chambre combustion noir	111
003277418	Poignée noir	113
003277424	Grille protection noir	114
003277471	étrier tiroir cendres noir	115
003277481	équerre bloque-porte noire	116
003277482	équerre bloque-porte noire	117
003278048	Grille fonte noire	119
004278119	Ensemble porte et façade noire	126
006000827	Rondelle élastique 10 mm	129
006003200	Fiche 24x4 mm	130
006008600	Douille	132
006277400	Hexagone pour réglage	134
006277401	Pivot laiton	135
006503001	Ressort	136
007273026	Carreau céramique jaune	144
007273027	Couverture céramique jaune	145
009278200	Tisonnier	150

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Poêle Extraflame Divina Plus (2009)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 5	Garniture/tresse 10x3 mm	Extraflame Réf fabricant: 000006760	avec délai sur devis
	3 page 1	Garniture/tresse 4 mm	Extraflame Réf fabricant: 000006761	avec délai sur devis
	4 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006762	avec délai sur devis
	6 page 3	Garniture/tresse 6 mm	Extraflame Réf fabricant: 000006763	avec délai sur devis
	7 page 1	Garniture/tresse 8 mm	Extraflame Réf fabricant: 000006766	avec délai sur devis
	9 page 1	Garniture/tresse 8x2 mm	Extraflame Réf fabricant: 000006767	avec délai sur devis
	10 page 1	Garniture/tresse 10x2 mm	Extraflame Réf fabricant: 000006774	avec délai sur devis
	11 page 3	Tube 8 mm	Extraflame Réf fabricant: 000006906	avec délai sur devis
	12 page 3	Interrupteur bipolaire	Extraflame Réf fabricant: 002000504	avec délai sur devis
	13 page 5	Sonde	Extraflame Réf fabricant: 002000564	avec délai sur devis
	14 page 3	Thermostat à bulbe 85°c	Extraflame Réf fabricant: 002000566	avec délai sur devis
	15 page 3	Sonde 550 mm	Extraflame Réf fabricant: 002000570	avec délai sur devis
	16 page 3	Chronothermostat	Extraflame Réf fabricant: 002000586	avec délai sur devis
	17 page 3	Borne caisses	Extraflame Réf fabricant: 002001309	avec délai sur devis
	18 page 3	Connecteur	Extraflame Réf fabricant: 002001324	avec délai sur devis
	19 page 3	Entretoise carte	Extraflame Réf fabricant: 002006202	avec délai sur devis
	20 page 5	Câble d alimentation	Extraflame Réf fabricant: 002270002	avec délai sur devis
	21 page 5	Câble électrique	Extraflame Réf fabricant: 002270026	avec délai sur devis
	22 page 5	Câble électrique	Extraflame Réf fabricant: 002270028	avec délai sur devis
	23 page 5	Câble électrique	Extraflame Réf fabricant: 002270030	avec délai sur devis
	24 page 5	Câble électrique	Extraflame Réf fabricant: 002270039	avec délai sur devis
	25 page 5	Câble électrique	Extraflame Réf fabricant: 002270040	avec délai sur devis
	26 page 5	Câble électrique	Extraflame Réf fabricant: 002270058	avec délai sur devis
	27 page 5	Câble électrique	Extraflame Réf fabricant: 002270074	avec délai sur devis
	28 page 3	Fiche tripolaire	Extraflame Réf fabricant: 002270268	avec délai sur devis
	30 page 5	Câblage électrique	Extraflame Réf fabricant: 002270287	avec délai sur devis
	31 page 5	Motoréducteur	Extraflame Réf fabricant: 002271009	avec délai sur devis
	32 page 3	Moteur centrifuge	Extraflame Réf fabricant: 002271011	avec délai sur devis
	33 page 5	Ventilateur tangentiel	Extraflame Réf fabricant: 002271015	avec délai sur devis
	34 page 5	Moteur fumée	Extraflame Réf fabricant: 002271021	avec délai sur devis
	35 page 5	Bougie allumage 280 w câble 500 mm	Extraflame Réf fabricant: 002271028	avec délai sur devis
	36 page 1	Télécommande	Extraflame Réf fabricant: 002272502	avec délai sur devis
	37 page 5	Carte électronique	Extraflame Réf fabricant: 002272515	avec délai sur devis
	38 page 1	Afficheur led	Extraflame Réf fabricant: 002272544	avec délai sur devis
	39 page 3	Câble électrique	Extraflame Réf fabricant: 002272551	avec délai sur devis
	40 page 3	Carte électronique	Extraflame Réf fabricant: 002272563	avec délai sur devis
	41 page 3	Capuchon	Extraflame Réf fabricant: 002273005	avec délai sur devis
	42 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002273006	avec délai sur devis
	43 page 1	Boîtier plastique	Extraflame Réf fabricant: 002273007	avec délai sur devis
	44 page 1	Pied caoutchouc m10 50x40 mm	Extraflame Réf fabricant: 002273012	avec délai sur devis
	45 page 5	Garniture silicone 140 mm	Extraflame Réf fabricant: 002273304	avec délai sur devis
	46 page 1	Vitrocéramique 443x281x4 mm	Extraflame Réf fabricant: 002276404	avec délai sur devis
	47 page 3	Flanc droit réservoir	Extraflame Réf fabricant: 002277125	avec délai sur devis
	48 page 3	Flanc gauche réservoir	Extraflame Réf fabricant: 002277126	avec délai sur devis
	49 page 3	Paroi postérieure réservoir zinguée	Extraflame Réf fabricant: 002277127	avec délai sur devis
	50 page 3	Paroi antérieure réservoir zinguée	Extraflame Réf fabricant: 002277128	avec délai sur devis
	51 page 3	Grille réservoir	Extraflame Réf fabricant: 002277129	avec délai sur devis
	52 page 1	Corps crochet synoptique noir	Extraflame Réf fabricant: 002277143	avec délai sur devis
	53 page 1	Carter interne noir	Extraflame Réf fabricant: 002277145	avec délai sur devis
	54 page 1	Boîtier protection synoptique	Extraflame Réf fabricant: 002277146	avec délai sur devis
	55 page 1	Couvercle réservoir noir	Extraflame Réf fabricant: 002277157	avec délai sur devis
	56 page 3	Séparateur de chaleur réservoir	Extraflame Réf fabricant: 002277158	avec délai sur devis
	57 page 3	Grille perforée	Extraflame Réf fabricant: 002277159	avec délai sur devis
	58 page 3	Plinthe postérieure zinguée	Extraflame Réf fabricant: 002277288	avec délai sur devis
	59 page 1	Boîtier aspiration zinguée	Extraflame Réf fabricant: 002277290	avec délai sur devis
	60 page 1	Boîtier aspiration zinguée	Extraflame Réf fabricant: 002277291	avec délai sur devis
	61 page 3	Boîtier ventilation zingué	Extraflame Réf fabricant: 002277292	avec délai sur devis
	62 page 5	Bride chambre combustion zinguée	Extraflame Réf fabricant: 002277293	avec délai sur devis
	63 page 3	Bride tangentielle zinguée	Extraflame Réf fabricant: 002277295	avec délai sur devis
	64 page 3	Couvercle boîtier ventilation	Extraflame Réf fabricant: 002277296	avec délai sur devis
	65 page 1	Dos perforé zingué	Extraflame Réf fabricant: 002277389	avec délai sur devis
	66 page 3	Entretoise 8x12 mm	Extraflame Réf fabricant: 002277400	avec délai sur devis
	67 page 1	Pommeau laiton doré	Extraflame Réf fabricant: 002277401	avec délai sur devis
	68 page 1	Charnière couvercle réservoir noir	Extraflame Réf fabricant: 002277403	avec délai sur devis
	69 page 5	Douilles bridées	Extraflame Réf fabricant: 002277405	avec délai sur devis
	70 page 5	Bague 30x10 mm	Extraflame Réf fabricant: 002277410	avec délai sur devis
	71 page 5	Bride blocage motoréducteur	Extraflame Réf fabricant: 002277426	avec délai sur devis
	72 page 3	Couvercle spirale	Extraflame Réf fabricant: 002277431	avec délai sur devis
	73 page 1	Rivet 5x46 bruni	Extraflame Réf fabricant: 002277443	avec délai sur devis
	74 page 3	équerre thermostat	Extraflame Réf fabricant: 002277462	avec délai sur devis
	75 page 1	Tige guide couvercle	Extraflame Réf fabricant: 002277472	avec délai sur devis
	76 page 1	équerre carreau zinguée	Extraflame Réf fabricant: 002277516	avec délai sur devis
	77 page 1	équerre carreau zinguée	Extraflame Réf fabricant: 002277521	avec délai sur devis
	78 page 3	Entretoise 8x18 mm	Extraflame Réf fabricant: 002277537	avec délai sur devis
	79 page 1	équerre couvercle zinguée	Extraflame Réf fabricant: 002277544	avec délai sur devis
	80 page 1	équerre couvercle zinguée	Extraflame Réf fabricant: 002277545	avec délai sur devis
	81 page 1	Plaquette couvercle zinguée	Extraflame Réf fabricant: 002277546	avec délai sur devis
	82 page 1	Cadre bloque-vitre	Extraflame Réf fabricant: 002277549	avec délai sur devis
	83 page 5	Support résistance fileté zingué	Extraflame Réf fabricant: 002277576	avec délai sur devis
	84 page 5	Support résistance zingué	Extraflame Réf fabricant: 002277577	avec délai sur devis
	85 page 3	Support carte électronique zingué	Extraflame Réf fabricant: 002277592	avec délai sur devis
	86 page 1	Cornière droite zinguée	Extraflame Réf fabricant: 002277717	avec délai sur devis
	87 page 3	Partie latérale réservoir zingué	Extraflame Réf fabricant: 002277718	avec délai sur devis
	88 page 3	Partie latérale réservoir zingué	Extraflame Réf fabricant: 002277722	avec délai sur devis
	89 page 1	Cornière gauche zinguée	Extraflame Réf fabricant: 002277723	avec délai sur devis
	90 page 1	Bride centrage tuyau	Extraflame Réf fabricant: 002278004	avec délai sur devis
	91 page 1	équerre aspiration air zingué	Extraflame Réf fabricant: 002278042	avec délai sur devis
	92 page 3	équerre plinthe zinguée	Extraflame Réf fabricant: 002278043	avec délai sur devis
	93 page 1	équerre grille étirée zinguée	Extraflame Réf fabricant: 002278056	avec délai sur devis
	94 page 3	Couvercle inspection zingué	Extraflame Réf fabricant: 002278113	avec délai sur devis
	95 page 1	Tige guide racleurs	Extraflame Réf fabricant: 002278117	avec délai sur devis
	96 page 3	Verrou bloque-fonte	Extraflame Réf fabricant: 002278168	avec délai sur devis
	97 page 3	Diviseur brasier acier	Extraflame Réf fabricant: 002278171	avec délai sur devis
	98 page 5	équerre tangentielle zinguée	Extraflame Réf fabricant: 002278172	avec délai sur devis
	99 page 5	Spirale pellet	Extraflame Réf fabricant: 002278401	avec délai sur devis
	100 page 3	Séparateur de chaleur zingué	Extraflame Réf fabricant: 002278503	avec délai sur devis
	101 page 3	Déflecteur pour fonte extractible	Extraflame Réf fabricant: 002279080	avec délai sur devis
	102 page 1	équerre nettoyage air vitre zinguée	Extraflame Réf fabricant: 002279081	avec délai sur devis
	103 page 1	Poignée	Extraflame Réf fabricant: 002303000	avec délai sur devis
	104 page 5	Tampon en caoutchouc	Extraflame Réf fabricant: 002303006	avec délai sur devis
	105 page 3	Passe-câble	Extraflame Réf fabricant: 002311301	avec délai sur devis
	106 page 1	Porte noire	Extraflame Réf fabricant: 003277062	avec délai sur devis
	107 page 1	Tiroir cendres noir	Extraflame Réf fabricant: 003277066	avec délai sur devis
	108 page 1	Déflecteur supérieur noir	Extraflame Réf fabricant: 003277281	avec délai sur devis
	109 page 1	Déflecteur inférieur noir	Extraflame Réf fabricant: 003277282	avec délai sur devis
	110 page 1	Plinthe antérieure noire	Extraflame Réf fabricant: 003277297	avec délai sur devis
	111 page 1	Bride chambre combustion noir	Extraflame Réf fabricant: 003277298	avec délai sur devis
	112 page 3	Pare-flamme noir	Extraflame Réf fabricant: 003277411	avec délai sur devis
	113 page 1	Poignée noir	Extraflame Réf fabricant: 003277418	avec délai sur devis
	114 page 1	Grille protection noir	Extraflame Réf fabricant: 003277424	avec délai sur devis
	115 page 1	étrier tiroir cendres noir	Extraflame Réf fabricant: 003277471	avec délai sur devis
	116 page 1	équerre bloque-porte noire	Extraflame Réf fabricant: 003277481	avec délai sur devis
	117 page 1	équerre bloque-porte noire	Extraflame Réf fabricant: 003277482	avec délai sur devis
	118 page 5	Rallonge courbe 90° noire	Extraflame Réf fabricant: 003277523	avec délai sur devis
	119 page 1	Grille fonte noire	Extraflame Réf fabricant: 003278048	avec délai sur devis
	120 page 5	Coque fonte noire	Extraflame Réf fabricant: 003278070	avec délai sur devis
	121 page 3	Rallonge fonte noir	Extraflame Réf fabricant: 003278100	avec délai sur devis
	122 page 3	Couverture fonte noir	Extraflame Réf fabricant: 003278118	avec délai sur devis
	123 page 3	Brasier fonte perforé	Extraflame Réf fabricant: 003278123	avec délai sur devis
	124 page 5	Courbe fonte noire	Extraflame Réf fabricant: 003278142	avec délai sur devis
	126 page 1	Ensemble porte et façade noire	Extraflame Réf fabricant: 004278119	avec délai sur devis
	127 page 3	écrou 1/8	Extraflame Réf fabricant: 006000710	avec délai sur devis
	128 page 3	écrou avec ressort	Extraflame Réf fabricant: 006000711	avec délai sur devis
	129 page 1	Rondelle élastique 10 mm	Extraflame Réf fabricant: 006000827	avec délai sur devis
	130 page 1	Fiche 24x4 mm	Extraflame Réf fabricant: 006003200	avec délai sur devis
	131 page 3	Corps droit 1/8	Extraflame Réf fabricant: 006008507	avec délai sur devis
	132 page 1	Douille	Extraflame Réf fabricant: 006008600	avec délai sur devis
	133 page 3	Pivot acier	Extraflame Réf fabricant: 006277023	avec délai sur devis
	134 page 1	Hexagone pour réglage	Extraflame Réf fabricant: 006277400	avec délai sur devis
	135 page 1	Pivot laiton	Extraflame Réf fabricant: 006277401	avec délai sur devis
	136 page 1	Ressort	Extraflame Réf fabricant: 006503001	avec délai sur devis
	138 page 3	Paroi fonte	Extraflame Réf fabricant: 007270122	avec délai sur devis
	139 page 3	Paroi fonte	Extraflame Réf fabricant: 007270123	avec délai sur devis
	144 page 1	Carreau céramique jaune	Extraflame Réf fabricant: 007273026	avec délai sur devis
	145 page 1	Couverture céramique jaune	Extraflame Réf fabricant: 007273027	avec délai sur devis
	150 page 1	Tisonnier	Extraflame Réf fabricant: 009278200	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Poêle Extraflame Divina Plus (2009) ainsi que des liens vers les articles Extraflame. En parcourant la page Extraflame, vous pourrez également trouver toutes les pièces Extraflame présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
