| Photo | Position vue éclatée | Article | Référence fabricant | Disponibilité et prix | |
|

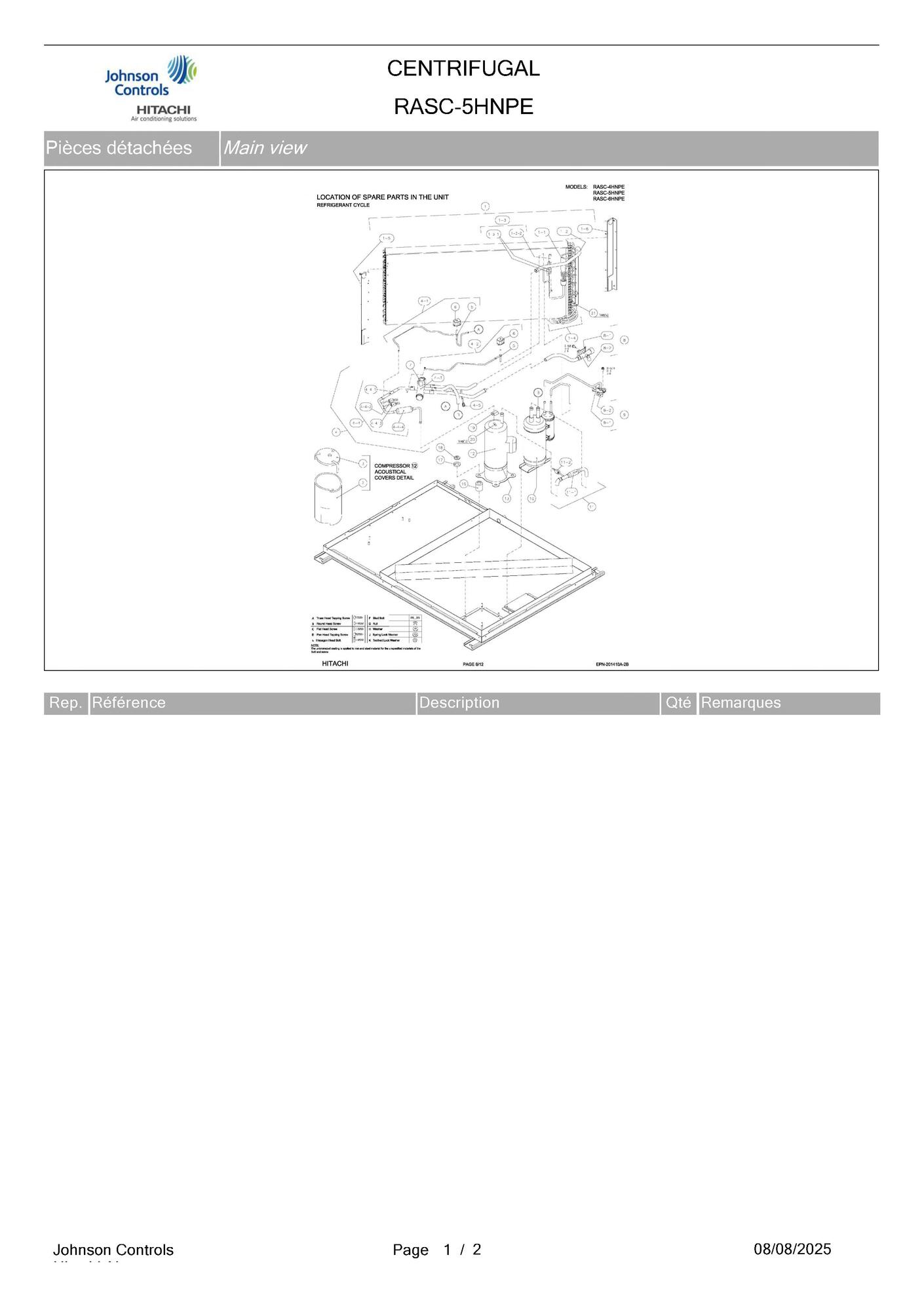

| 1 page 3 | Condenser assy | Hitachi Réf fabricant: E04412 | avec délai sur devis | |
|

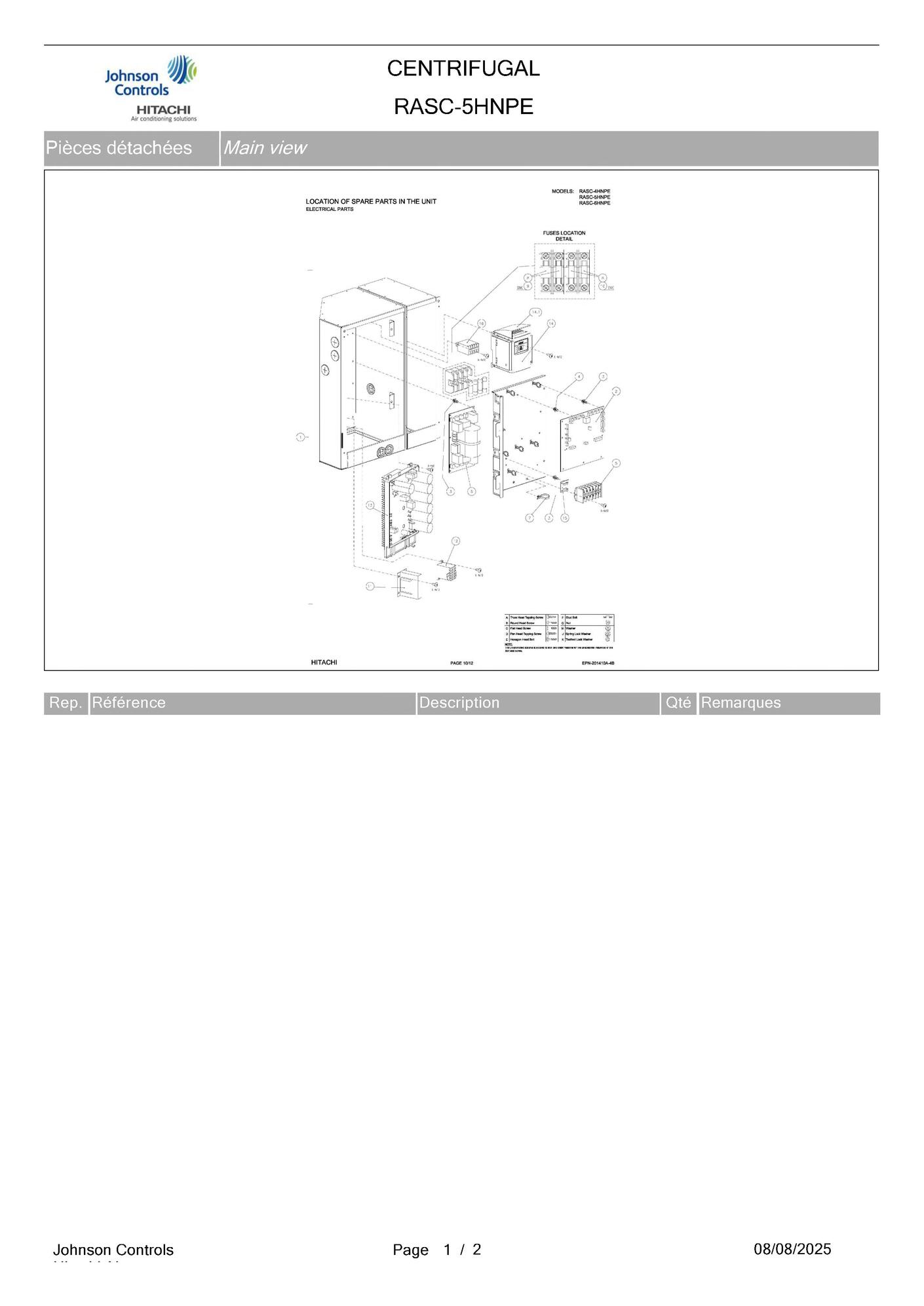

| 1 page 5 | Electrical box | Hitachi Réf fabricant: E04458 | avec délai sur devis | |
|

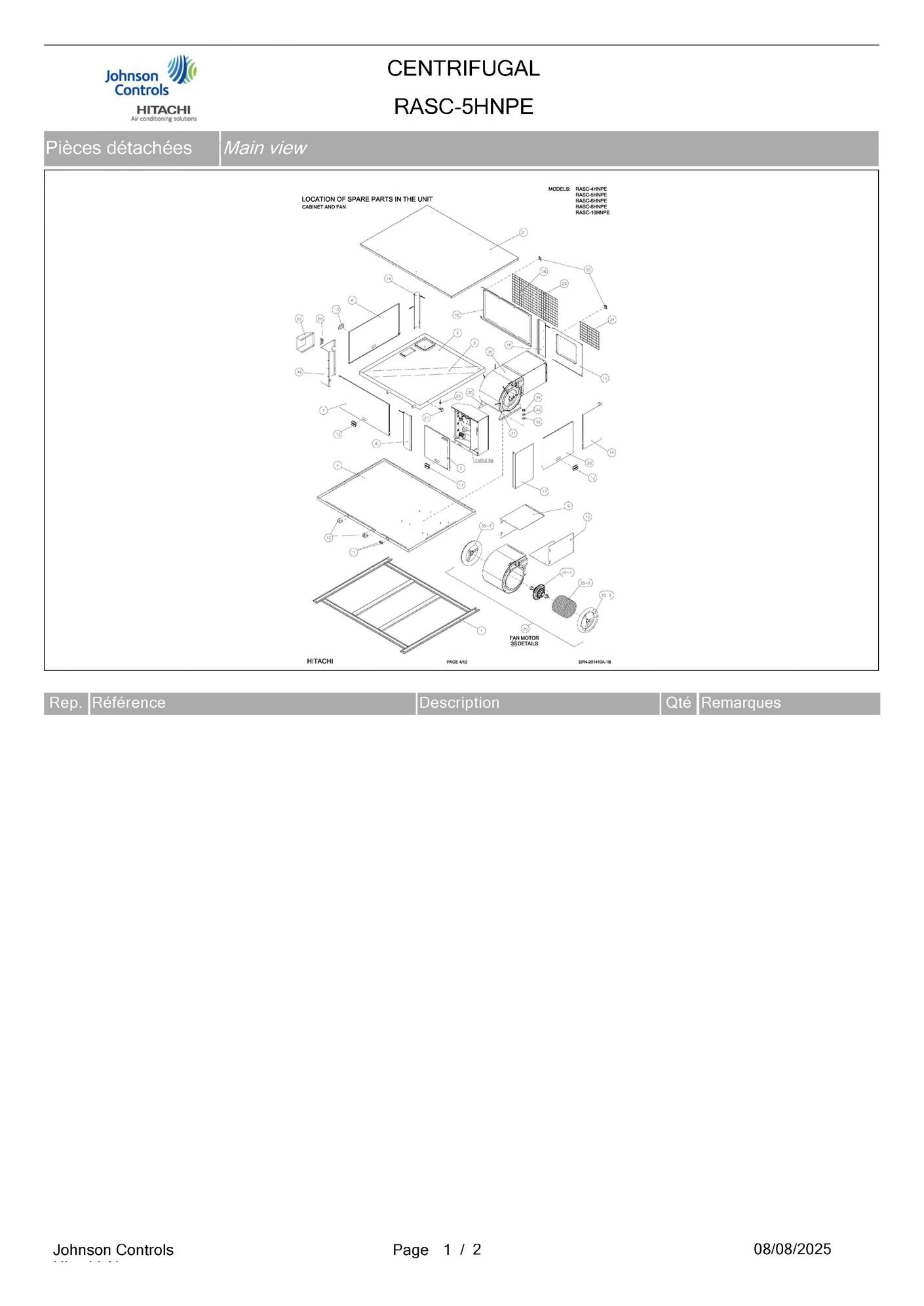

| 1 page 1 | Foot assy | Hitachi Réf fabricant: E04359 | avec délai sur devis | |
|
| 1-1 page 3 | Header l assy | Hitachi Réf fabricant: E04413 | avec délai sur devis | |
|
| 1-2 page 3 | Header g assy | Hitachi Réf fabricant: E04414 | avec délai sur devis | |
|
| 1-3 page 3 | Evo assy | Hitachi Réf fabricant: E04415 | avec délai sur devis | |
|
| 1-3-... page 3 | Coil for exp. valve | Hitachi Réf fabricant: P26009 | avec délai sur devis | |
|
| 1-3-... page 3 | Expansion valve | Hitachi Réf fabricant: P28614 | avec délai sur devis | |
|
| 1-3-... page 3 | Strainer | Hitachi Réf fabricant: P25037 | avec délai sur devis | |
|
| 1-4 page 3 | Sub cooler pipe | Hitachi Réf fabricant: E04416 | avec délai sur devis | |
|
| 1-5 page 3 | Condenser stay 1 assy | Hitachi Réf fabricant: E04417 | avec délai sur devis | |
|
| 1-6 page 3 | Condenser stay 2 assy | Hitachi Réf fabricant: E04418 | avec délai sur devis | |
|
| 2 page 3 | Acoustical cover | Hitachi Réf fabricant: E04430 | avec délai sur devis | |
|
| 2 page 1 | Drain pan assy | Hitachi Réf fabricant: E04360 | avec délai sur devis | |
|
| 2 page 5 | Pcb | Hitachi Réf fabricant: E04346 | avec délai sur devis | |
|
| 3 page 3 | Acoustical cover | Hitachi Réf fabricant: E04431 | avec délai sur devis | |
|
| 3 page 1 | Dp grille | Hitachi Réf fabricant: E04361 | avec délai sur devis | |
|
| 3 page 5 | Spacer | Hitachi Réf fabricant: E01789 | avec délai sur devis | |
|
| 4 page 3 | 4-way valve assy | Hitachi Réf fabricant: E04419 | avec délai sur devis | |
|
| 4 page 1 | Bottom base assy | Hitachi Réf fabricant: E04362 | avec délai sur devis | |
|
| 4 page 5 | Push spacer | Hitachi Réf fabricant: P21189 | avec délai sur devis | |
|
| 4-1 page 3 | Sva assy | Hitachi Réf fabricant: E04420 | avec délai sur devis | |
|
| 4-2 page 3 | Svc assy | Hitachi Réf fabricant: E04421 | avec délai sur devis | |
|
| 4-3 page 3 | 4-way valve | Hitachi Réf fabricant: P26337 | avec délai sur devis | |
|
| 4-4 page 3 | D pipe assy | Hitachi Réf fabricant: E04422 | avec délai sur devis | |
|
| 4-4-... page 3 | Check valve | Hitachi Réf fabricant: P10777 | avec délai sur devis | |
|
| 4-4-... page 3 | Harness p-sensor | Hitachi Réf fabricant: E04423 | avec délai sur devis | |
|
| 4-4-... page 3 | High pressure switch | Hitachi Réf fabricant: P25043 | avec délai sur devis | |
|
| 4-4-... page 3 | Silencer | Hitachi Réf fabricant: P28629 | avec délai sur devis | |
|
| 4-5 page 3 | Check joint | Hitachi Réf fabricant: E01160 | avec délai sur devis | |
|
| 5 page 1 | E-box cover unit | Hitachi Réf fabricant: E04363 | avec délai sur devis | |
|
| 5 page 3 | Solenoid valve | Hitachi Réf fabricant: P25246 | avec délai sur devis | |
|
| 5 page 5 | Terminal board | Hitachi Réf fabricant: E00705 | avec délai sur devis | |
|
| 6 page 3 | Coil for solenoid valve | Hitachi Réf fabricant: P25454 | avec délai sur devis | |
|
| 6 page 5 | Filtre | Hitachi Réf fabricant: P28595 | avec délai sur devis | |
|
| 6 page 1 | Right cover assy | Hitachi Réf fabricant: E04364 | avec délai sur devis | |
|
| 7 page 5 | Clamp | Hitachi Réf fabricant: E02012 | avec délai sur devis | |
|
| 7 page 3 | Coil | Hitachi Réf fabricant: P28921 | avec délai sur devis | |
|
| 7 page 1 | Right cover assy | Hitachi Réf fabricant: E04365 | avec délai sur devis | |
|
| 8 page 1 | Back cover assy | Hitachi Réf fabricant: E04366 | avec délai sur devis | |
|
| 8 page 5 | Fuse holder | Hitachi Réf fabricant: E01015 | avec délai sur devis | |
|
| 8 page 3 | Gas valve assy | Hitachi Réf fabricant: E04424 | avec délai sur devis | |
|
| 8-1 page 3 | Gas valve stay | Hitachi Réf fabricant: E04425 | avec délai sur devis | |
|
| 8-2 page 3 | Stop valve | Hitachi Réf fabricant: P28924 | avec délai sur devis | |
|
| 9 page 1 | Fan duct sub assy | Hitachi Réf fabricant: E04367 | avec délai sur devis | |
|
| 9 page 5 | Fuse | Hitachi Réf fabricant: E00810 | avec délai sur devis | |
|
| 9 page 3 | Liquid valve assy | Hitachi Réf fabricant: E04426 | avec délai sur devis | |
|
| 9-1 page 3 | Stay valve liquid | Hitachi Réf fabricant: E04427 | avec délai sur devis | |
|
| 9-2 page 3 | Stop valve | Hitachi Réf fabricant: P28918 | avec délai sur devis | |
|
| 10 page 1 | Fan duct sub assy | Hitachi Réf fabricant: E04368 | avec délai sur devis | |
|
| 10 page 5 | Fuse | Hitachi Réf fabricant: E00809 | avec délai sur devis | |
|
| 10 page 3 | Tank unit | Hitachi Réf fabricant: E04428 | avec délai sur devis | |
|
| 11 page 3 | Pipe s2 assy | Hitachi Réf fabricant: E04429 | avec délai sur devis | |
|
| 11 page 5 | Reactor unit | Hitachi Réf fabricant: E03374 | avec délai sur devis | |
|
| 11 page 1 | Rubber bushing | Hitachi Réf fabricant: E04408 | avec délai sur devis | |
|
| 11-1 page 3 | Strainer | Hitachi Réf fabricant: P24399 | avec délai sur devis | |
|
| 11-2 page 3 | Pressure sw | Hitachi Réf fabricant: E03342 | avec délai sur devis | |
|
| 12 page 3 | Compressor e402hhd-36d2 | Hitachi Réf fabricant: E03352 | avec délai sur devis | |
|
| 12 page 5 | Magnetic contactor | Hitachi Réf fabricant: P24721 | avec délai sur devis | |
|
| 12 page 1 | Protection pipe stay assy | Hitachi Réf fabricant: E04409 | avec délai sur devis | |
|
| 13 page 3 | C-heater | Hitachi Réf fabricant: P29160 | avec délai sur devis | |
|
| 13 page 1 | Handle | Hitachi Réf fabricant: E03723 | avec délai sur devis | |
|
| 13 page 5 | Inv. fin assy | Hitachi Réf fabricant: E03376 | avec délai sur devis | |
|
| 14 page 1 | Right corner assy | Hitachi Réf fabricant: E04369 | avec délai sur devis | |
|
| 14 page 5 | Vfd | Hitachi Réf fabricant: E04460 | avec délai sur devis | |
|
| 14.1 page 5 | Vfd top cover | Hitachi Réf fabricant: E04474 | avec délai sur devis | |
|
| 15 page 5 | Fan adapter | Hitachi Réf fabricant: E04461 | avec délai sur devis | |
|
| 15 page 1 | Front cover assy | Hitachi Réf fabricant: E04370 | avec délai sur devis | |
|
| 16 page 1 | Left corner assy | Hitachi Réf fabricant: E04371 | avec délai sur devis | |
|
| 16 page 5 | Magnetic contactor | Hitachi Réf fabricant: E01873 | avec délai sur devis | |
|
| 16 page 3 | Vibration absorber | Hitachi Réf fabricant: P28639 | avec délai sur devis | |
|
| 17 page 1 | Left back corner assy | Hitachi Réf fabricant: E04372 | avec délai sur devis | |
|
| 17 page 3 | Vibration absorber | Hitachi Réf fabricant: P13109 | avec délai sur devis | |
|
| 18 page 1 | Inlet air cover assy | Hitachi Réf fabricant: E04373 | avec délai sur devis | |
|
| 18 page 3 | Special nut | Hitachi Réf fabricant: E02000 | avec délai sur devis | |
|
| 19 page 1 | Outlet air cover assy | Hitachi Réf fabricant: E04374 | avec délai sur devis | |
|
| 19 page 3 | Rubber cap | Hitachi Réf fabricant: P24397 | avec délai sur devis | |
|
| 20 page 1 | Left cover assy | Hitachi Réf fabricant: E04375 | avec délai sur devis | |
|
| 20 page 3 | Thermistor | Hitachi Réf fabricant: E04432 | avec délai sur devis | |
|
| 21 page 3 | Thermistor | Hitachi Réf fabricant: E04433 | avec délai sur devis | |
|
| 21 page 1 | Upper cover assy | Hitachi Réf fabricant: E04376 | avec délai sur devis | |
|
| 22 page 1 | S-valve protection assy | Hitachi Réf fabricant: E04377 | avec délai sur devis | |
|
| 23 page 1 | Inlet protector net | Hitachi Réf fabricant: E04378 | avec délai sur devis | |
|
| 24 page 1 | Outlet protector net | Hitachi Réf fabricant: E04379 | avec délai sur devis | |
|
| 25 page 1 | Clamp | Hitachi Réf fabricant: E04410 | avec délai sur devis | |
|
| 26 page 1 | Float sw | Hitachi Réf fabricant: E01038 | avec délai sur devis | |
|
| 27 page 1 | Fs stay | Hitachi Réf fabricant: E02681 | avec délai sur devis | |
|
| 28 page 1 | Plate valve assy | Hitachi Réf fabricant: E04411 | avec délai sur devis | |
|
| 29 page 1 | Right back corner assy | Hitachi Réf fabricant: E04380 | avec délai sur devis | |
|
| 30 page 1 | Fan support | Hitachi Réf fabricant: E04382 | avec délai sur devis | |
|
| 31 page 1 | Fan support | Hitachi Réf fabricant: E04383 | avec délai sur devis | |
|
| 32 page 1 | Washer | Hitachi Réf fabricant: E04466 | avec délai sur devis | |
|
| 33 page 1 | Washer | Hitachi Réf fabricant: E04467 | avec délai sur devis | |
|
| 34 page 1 | Nut | Hitachi Réf fabricant: E04468 | avec délai sur devis | |
|
| 35 page 1 | Fan assy | Hitachi Réf fabricant: E04381 | avec délai sur devis | |
|
| 35-1 page 1 | Motor | Hitachi Réf fabricant: E04475 | avec délai sur devis | |
|
| 35-2 page 1 | Motor | Hitachi Réf fabricant: E04477 | avec délai sur devis | |
|
| 35-3 page 1 | Motor support | Hitachi Réf fabricant: E04479 | avec délai sur devis | |
|
| 36 page 1 | Thermistor | Hitachi Réf fabricant: E04470 | avec délai sur devis | |
