Unité externe Hitachi RASC-10HRNM1E (CENTRIFUGAL)

HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

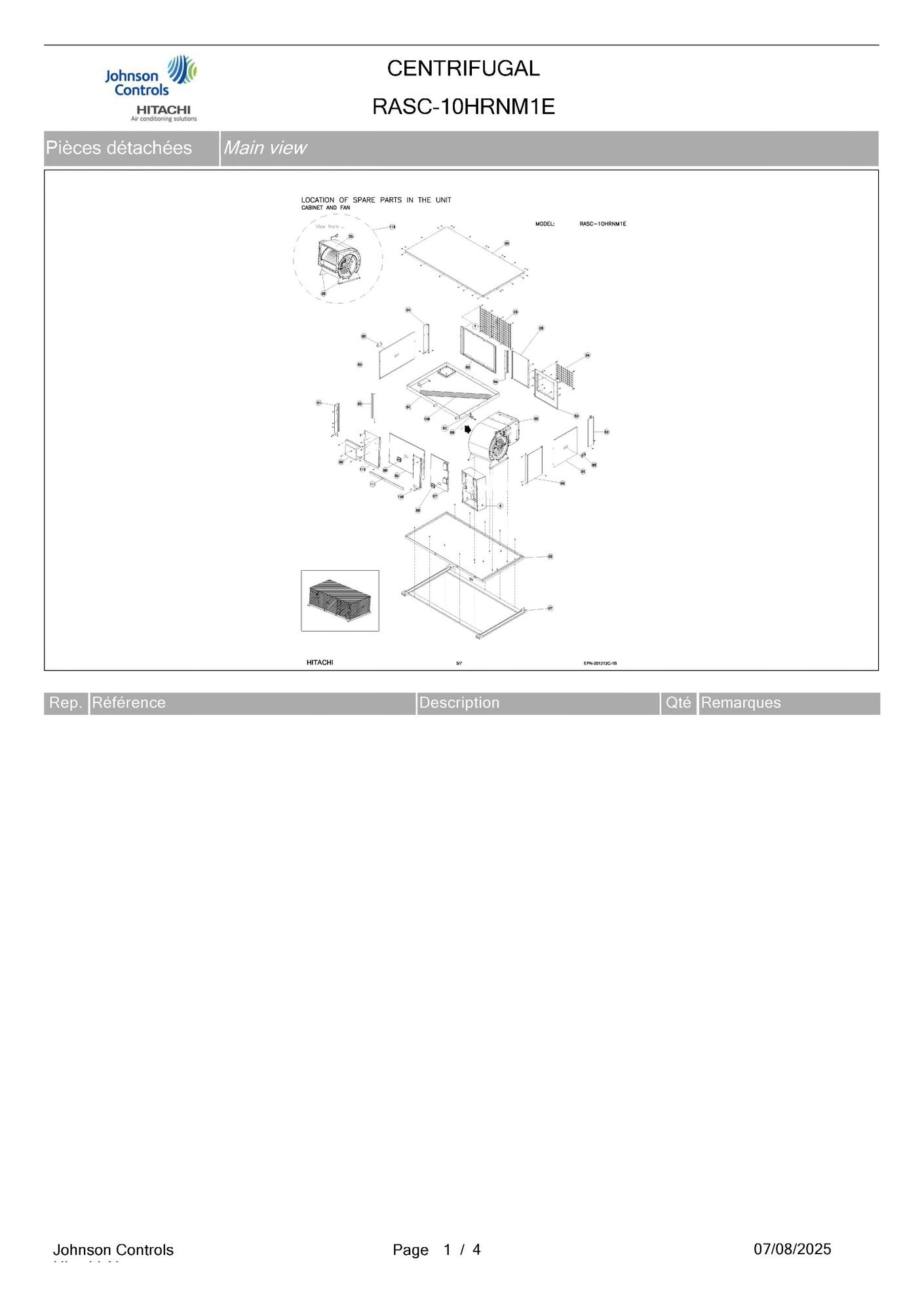

page 1

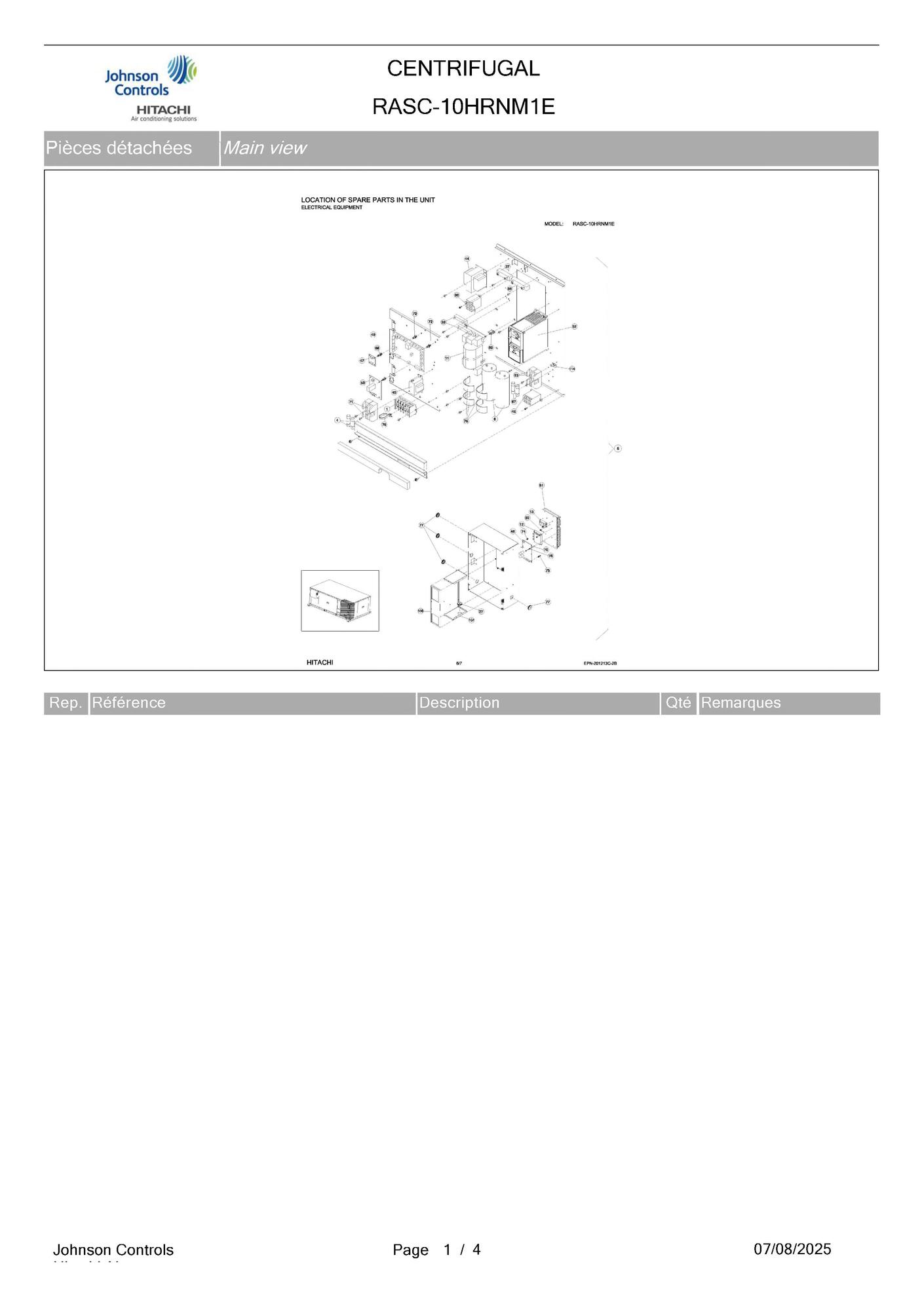

page 5

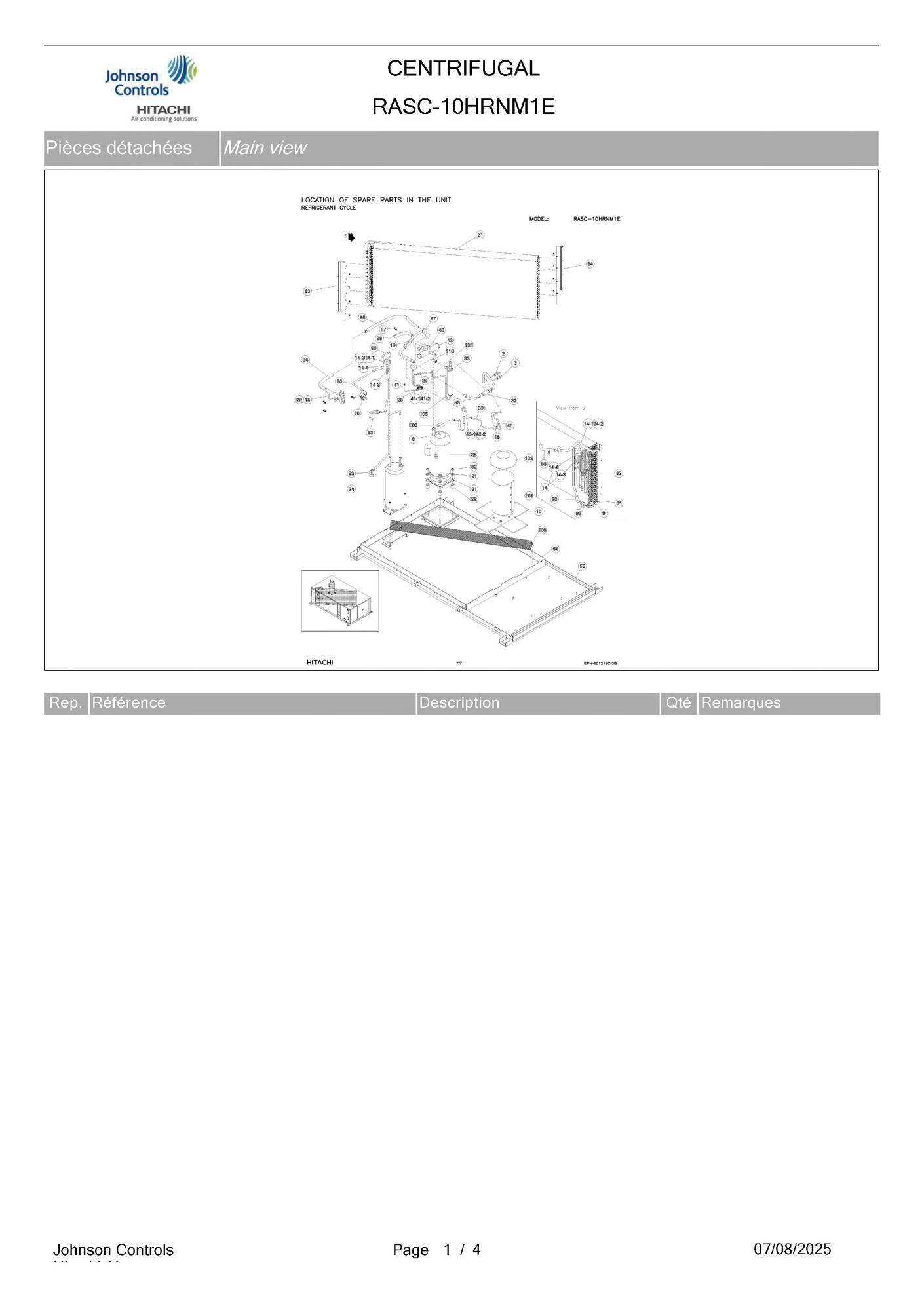

page 9

Position

Schéma

E00705	Terminal board	1
E02682	Cord ps	2
E02683	Harness pc	3
P24776	Fuse	4
E03634	Electrical box	5
P28496	Capacitor	6
E02684	Thermistor	7
E02685	Thermistor	8
E02686	Thermistor	9
E03635	Acoustial cover	10
P26740	Noise filter	11
P27215	Transistor m	12
P27214	Diode module	13
E02024	Exp. valve unit	14
P26009	Coil for exp. valve	14-1
P26008	Exp. valve	14-2
P26471	Strainer	14-3
E02079	Exp. valve cord	14-4
P26002	Stop valve (référence du ...	15
E01511	Stop valve	16
E01160	Check joint	17
P21169	Dist. strainer	18
P24399	Strainer	19
P25036	Filtre detendeur	20
P13109	Vibration absorber	21
P17308	Vibration absorber	22
E03724	Inlet protector net	23
E03725	Outlet protector net	24
E03636	Fan assy	25
E03637	Fan unit feet	26
E03638	Rubber	27
E02060	Rubber bush	27
E02688	Capillary unit	28
E02031	Flange assy	29
E02032	Capillary	30
E02033	Condenser assy	31
P27310	Check valve	32
E02689	Oil separator	33
E02035	L tank	34
E02036	Compressor e656dhd-65d2	35
P24721	Magnetic contactor	36
P23796	Resistor	37
P23797	Resistor	38
P26062	Resistor	39
E02690	Svb assy	40
P24511	Solenoid valve	40-1
E02080	Harness sva2	40-2
E02691	Svb assy	41
P25246	Solenoid valve	41-1
E02081	Harness svf	41-2
P26468	Four way valve	42
E02039	Harness rvr	43
E03793	Reactor	44
E01294	Transformer	45
E01873	Magnetic contactor	46
E03640	Fan adapter	47
P27216	Pcb	48
E03336	Printed circuit board	49
P27316	R.p.p relay	50
E02042	Inverter fin	51
E03780	Vfd	52
E01015	Fuse holder	53
E02045	Drain pan assy	54
E03726	Bottom base assembly	55
E03653	Pipe d 1	56
E03727	E-box cover assy	57
E03728	Front cover assy	58
E03729	L-back corner assy	59
E03730	L-corner assy	60
E03731	L-cover assy	61
E03732	Inlet air frame assy	62
E03733	Outlet air frame assy	63
E03734	R-corner assy	64
E03735	R-cover assy	65
E03736	Upper cover assy	66
E00809	Fuse	67
P19112	Spacer	68
P20985	Plastic material	69
E02012	Clamp	70
P24729	Fuse holder	71
P17225	Spacer	72
P21189	Push spacer	73
E01617	Push spacer	74
E01616	Push spacer	75
E02059	Band	76
E02060	Rubber bush	77
P26098	Plastic material	78
P20986	Plastic material	79
P26474	Thermistor	80
E03737	R-back cover assy	81
E02000	Special nut	82
E02062	Condenser stay 1	83
E02063	Condenser stay 2	84
E03723	Handle	85
E03738	Stop valve protection cover	86
E02065	Foot assy	87
E03027	Fan duct assy	88
E02681	Fs stay	89
E01038	Float sw	90
E01082	C-heater	91
E02067	Pipe sc1 unit	92
E02068	Pipe sc2 unit	93
E02069	G valve assy	94
E02070	L valve assy	95
E02072	Pipe c assy	96
E02074	Pipe s assy	97
E02695	Pipe e	98
E02076	L-pipe 3	99
E01900	Rubber cap	100
E02082	Rc cover	101
E02078	Cover	102
E02699	Pipe 3 svf	103
E03654	Pipe d2	104
E02700	Buttom pipe	105
E03643	Vfd cap stay assy	106
E03644	Vfd stay insulation assy	107
E02972	Dp grille	108
E03739	Back cover r assy	109
E03740	Back cover l assy	110
E02977	L stay assy	111
E03645	Fan motor unit	112
E03045	Pipe d3	113
E03646	Cable clamp	114

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité externe Hitachi RASC-10HRNM1E (CENTRIFUGAL)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Terminal board	Hitachi Réf fabricant: E00705	avec délai sur devis
	2 page 1	Cord ps	Hitachi Réf fabricant: E02682	avec délai sur devis
	3 page 9	Harness pc	Hitachi Réf fabricant: E02683	avec délai sur devis
	4 page 1	Fuse	Hitachi Réf fabricant: P24776	avec délai sur devis
	5 page 5	Electrical box	Hitachi Réf fabricant: E03634	avec délai sur devis
	6 page 9	Capacitor	Hitachi Réf fabricant: P28496	avec délai sur devis
	7 page 5	Thermistor	Hitachi Réf fabricant: E02684	avec délai sur devis
	8 page 9	Thermistor	Hitachi Réf fabricant: E02685	avec délai sur devis
	9 page 9	Thermistor	Hitachi Réf fabricant: E02686	avec délai sur devis
	10 page 5	Acoustial cover	Hitachi Réf fabricant: E03635	avec délai sur devis
	11 page 1	Noise filter	Hitachi Réf fabricant: P26740	avec délai sur devis
	12 page 1	Transistor m	Hitachi Réf fabricant: P27215	avec délai sur devis
	13 page 1	Diode module	Hitachi Réf fabricant: P27214	avec délai sur devis
	14 page 9	Exp. valve unit	Hitachi Réf fabricant: E02024	avec délai sur devis
	14-1 page 9	Coil for exp. valve	Hitachi Réf fabricant: P26009	avec délai sur devis
	14-2 page 5	Exp. valve	Hitachi Réf fabricant: P26008	avec délai sur devis
	14-3 page 5	Strainer	Hitachi Réf fabricant: P26471	avec délai sur devis
	14-4 page 1	Exp. valve cord	Hitachi Réf fabricant: E02079	avec délai sur devis
	15 page 9	Stop valve (référence du ...	Hitachi Réf fabricant: P26002	avec délai sur devis
	16 page 5	Stop valve	Hitachi Réf fabricant: E01511	avec délai sur devis
	17 page 5	Check joint	Hitachi Réf fabricant: E01160	avec délai sur devis
	18 page 9	Dist. strainer	Hitachi Réf fabricant: P21169	avec délai sur devis
	19 page 1	Strainer	Hitachi Réf fabricant: P24399	avec délai sur devis
	20 page 9	Filtre detendeur	Hitachi Réf fabricant: P25036	avec délai sur devis
	21 page 1	Vibration absorber	Hitachi Réf fabricant: P13109	avec délai sur devis
	22 page 9	Vibration absorber	Hitachi Réf fabricant: P17308	avec délai sur devis
	23 page 9	Inlet protector net	Hitachi Réf fabricant: E03724	avec délai sur devis
	24 page 5	Outlet protector net	Hitachi Réf fabricant: E03725	avec délai sur devis
	25 page 5	Fan assy	Hitachi Réf fabricant: E03636	avec délai sur devis
	26 page 9	Fan unit feet	Hitachi Réf fabricant: E03637	avec délai sur devis
	27 page 5	Rubber	Hitachi Réf fabricant: E03638	avec délai sur devis
	27 page 9	Rubber bush	Hitachi Réf fabricant: E02060	avec délai sur devis
	28 page 9	Capillary unit	Hitachi Réf fabricant: E02688	avec délai sur devis
	29 page 5	Flange assy	Hitachi Réf fabricant: E02031	avec délai sur devis
	30 page 9	Capillary	Hitachi Réf fabricant: E02032	avec délai sur devis
	31 page 5	Condenser assy	Hitachi Réf fabricant: E02033	avec délai sur devis
	32 page 9	Check valve	Hitachi Réf fabricant: P27310	avec délai sur devis
	33 page 1	Oil separator	Hitachi Réf fabricant: E02689	avec délai sur devis
	34 page 5	L tank	Hitachi Réf fabricant: E02035	avec délai sur devis
	35 page 5	Compressor e656dhd-65d2	Hitachi Réf fabricant: E02036	avec délai sur devis
	36 page 1	Magnetic contactor	Hitachi Réf fabricant: P24721	avec délai sur devis
	37 page 9	Resistor	Hitachi Réf fabricant: P23796	avec délai sur devis
	38 page 9	Resistor	Hitachi Réf fabricant: P23797	avec délai sur devis
	39 page 9	Resistor	Hitachi Réf fabricant: P26062	avec délai sur devis
	40 page 5	Svb assy	Hitachi Réf fabricant: E02690	avec délai sur devis
	40-1 page 5	Solenoid valve	Hitachi Réf fabricant: P24511	avec délai sur devis
	40-2 page 1	Harness sva2	Hitachi Réf fabricant: E02080	avec délai sur devis
	41 page 1	Svb assy	Hitachi Réf fabricant: E02691	avec délai sur devis
	41-1 page 5	Solenoid valve	Hitachi Réf fabricant: P25246	avec délai sur devis
	41-2 page 9	Harness svf	Hitachi Réf fabricant: E02081	avec délai sur devis
	42 page 5	Four way valve	Hitachi Réf fabricant: P26468	avec délai sur devis
	43 page 1	Harness rvr	Hitachi Réf fabricant: E02039	avec délai sur devis
	44 page 1	Reactor	Hitachi Réf fabricant: E03793	avec délai sur devis
	45 page 1	Transformer	Hitachi Réf fabricant: E01294	avec délai sur devis
	46 page 5	Magnetic contactor	Hitachi Réf fabricant: E01873	avec délai sur devis
	47 page 9	Fan adapter	Hitachi Réf fabricant: E03640	avec délai sur devis
	48 page 5	Pcb	Hitachi Réf fabricant: P27216	avec délai sur devis
	49 page 9	Printed circuit board	Hitachi Réf fabricant: E03336	avec délai sur devis
	50 page 1	R.p.p relay	Hitachi Réf fabricant: P27316	avec délai sur devis
	51 page 9	Inverter fin	Hitachi Réf fabricant: E02042	avec délai sur devis
	52 page 5	Vfd	Hitachi Réf fabricant: E03780	avec délai sur devis
	53 page 9	Fuse holder	Hitachi Réf fabricant: E01015	avec délai sur devis
	54 page 5	Drain pan assy	Hitachi Réf fabricant: E02045	avec délai sur devis
	55 page 1	Bottom base assembly	Hitachi Réf fabricant: E03726	avec délai sur devis
	56 page 5	Pipe d 1	Hitachi Réf fabricant: E03653	avec délai sur devis
	57 page 1	E-box cover assy	Hitachi Réf fabricant: E03727	avec délai sur devis
	58 page 5	Front cover assy	Hitachi Réf fabricant: E03728	avec délai sur devis
	59 page 9	L-back corner assy	Hitachi Réf fabricant: E03729	avec délai sur devis
	60 page 1	L-corner assy	Hitachi Réf fabricant: E03730	avec délai sur devis
	61 page 9	L-cover assy	Hitachi Réf fabricant: E03731	avec délai sur devis
	62 page 5	Inlet air frame assy	Hitachi Réf fabricant: E03732	avec délai sur devis
	63 page 9	Outlet air frame assy	Hitachi Réf fabricant: E03733	avec délai sur devis
	64 page 5	R-corner assy	Hitachi Réf fabricant: E03734	avec délai sur devis
	65 page 5	R-cover assy	Hitachi Réf fabricant: E03735	avec délai sur devis
	66 page 9	Upper cover assy	Hitachi Réf fabricant: E03736	avec délai sur devis
	67 page 1	Fuse	Hitachi Réf fabricant: E00809	avec délai sur devis
	68 page 9	Spacer	Hitachi Réf fabricant: P19112	avec délai sur devis
	69 page 5	Plastic material	Hitachi Réf fabricant: P20985	avec délai sur devis
	70 page 9	Clamp	Hitachi Réf fabricant: E02012	avec délai sur devis
	71 page 1	Fuse holder	Hitachi Réf fabricant: P24729	avec délai sur devis
	72 page 5	Spacer	Hitachi Réf fabricant: P17225	avec délai sur devis
	73 page 9	Push spacer	Hitachi Réf fabricant: P21189	avec délai sur devis
	74 page 1	Push spacer	Hitachi Réf fabricant: E01617	avec délai sur devis
	75 page 5	Push spacer	Hitachi Réf fabricant: E01616	avec délai sur devis
	76 page 1	Band	Hitachi Réf fabricant: E02059	avec délai sur devis
	77 page 5	Rubber bush	Hitachi Réf fabricant: E02060	avec délai sur devis
	78 page 9	Plastic material	Hitachi Réf fabricant: P26098	avec délai sur devis
	79 page 1	Plastic material	Hitachi Réf fabricant: P20986	avec délai sur devis
	80 page 9	Thermistor	Hitachi Réf fabricant: P26474	avec délai sur devis
	81 page 9	R-back cover assy	Hitachi Réf fabricant: E03737	avec délai sur devis
	82 page 1	Special nut	Hitachi Réf fabricant: E02000	avec délai sur devis
	83 page 9	Condenser stay 1	Hitachi Réf fabricant: E02062	avec délai sur devis
	84 page 1	Condenser stay 2	Hitachi Réf fabricant: E02063	avec délai sur devis
	85 page 1	Handle	Hitachi Réf fabricant: E03723	avec délai sur devis
	86 page 9	Stop valve protection cover	Hitachi Réf fabricant: E03738	avec délai sur devis
	87 page 1	Foot assy	Hitachi Réf fabricant: E02065	avec délai sur devis
	88 page 9	Fan duct assy	Hitachi Réf fabricant: E03027	avec délai sur devis
	89 page 1	Fs stay	Hitachi Réf fabricant: E02681	avec délai sur devis
	90 page 5	Float sw	Hitachi Réf fabricant: E01038	avec délai sur devis
	91 page 9	C-heater	Hitachi Réf fabricant: E01082	avec délai sur devis
	92 page 9	Pipe sc1 unit	Hitachi Réf fabricant: E02067	avec délai sur devis
	93 page 5	Pipe sc2 unit	Hitachi Réf fabricant: E02068	avec délai sur devis
	94 page 1	G valve assy	Hitachi Réf fabricant: E02069	avec délai sur devis
	95 page 1	L valve assy	Hitachi Réf fabricant: E02070	avec délai sur devis
	96 page 1	Pipe c assy	Hitachi Réf fabricant: E02072	avec délai sur devis
	97 page 9	Pipe s assy	Hitachi Réf fabricant: E02074	avec délai sur devis
	98 page 9	Pipe e	Hitachi Réf fabricant: E02695	avec délai sur devis
	99 page 5	L-pipe 3	Hitachi Réf fabricant: E02076	avec délai sur devis
	100 page 5	Rubber cap	Hitachi Réf fabricant: E01900	avec délai sur devis
	101 page 1	Rc cover	Hitachi Réf fabricant: E02082	avec délai sur devis
	102 page 1	Cover	Hitachi Réf fabricant: E02078	avec délai sur devis
	103 page 9	Pipe 3 svf	Hitachi Réf fabricant: E02699	avec délai sur devis
	104 page 1	Pipe d2	Hitachi Réf fabricant: E03654	avec délai sur devis
	105 page 5	Buttom pipe	Hitachi Réf fabricant: E02700	avec délai sur devis
	106 page 5	Vfd cap stay assy	Hitachi Réf fabricant: E03643	avec délai sur devis
	107 page 9	Vfd stay insulation assy	Hitachi Réf fabricant: E03644	avec délai sur devis
	108 page 9	Dp grille	Hitachi Réf fabricant: E02972	avec délai sur devis
	109 page 1	Back cover r assy	Hitachi Réf fabricant: E03739	avec délai sur devis
	110 page 5	Back cover l assy	Hitachi Réf fabricant: E03740	avec délai sur devis
	111 page 9	L stay assy	Hitachi Réf fabricant: E02977	avec délai sur devis
	112 page 9	Fan motor unit	Hitachi Réf fabricant: E03645	avec délai sur devis
	113 page 5	Pipe d3	Hitachi Réf fabricant: E03045	avec délai sur devis
	114 page 5	Cable clamp	Hitachi Réf fabricant: E03646	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Hitachi RASC-10HRNM1E (CENTRIFUGAL) ainsi que des liens vers les articles Hitachi. En parcourant la page Hitachi, vous pourrez également trouver toutes les pièces Hitachi présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
