| Photo | Position vue éclatée | Article | Référence fabricant | Disponibilité et prix | |
|

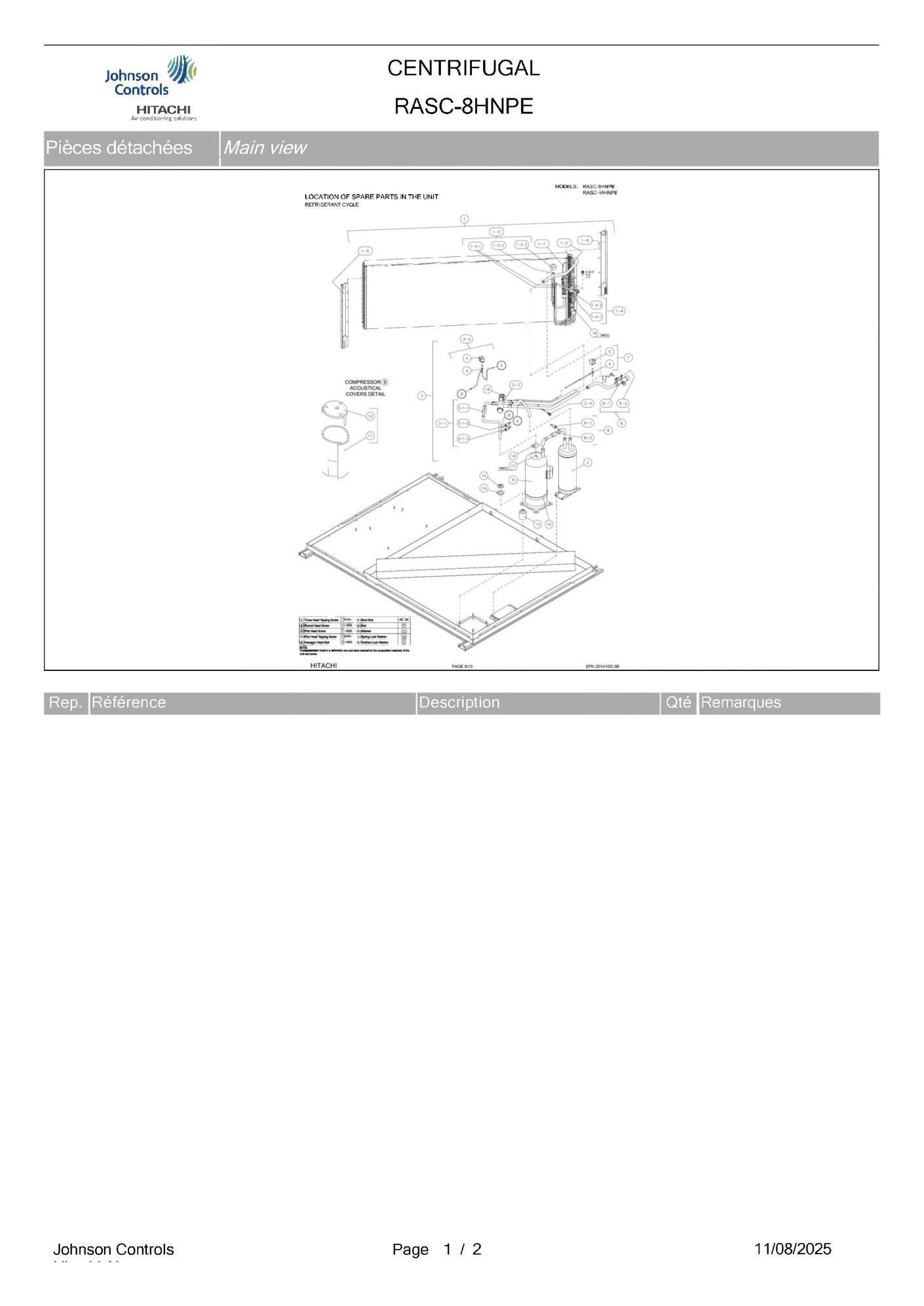

| 1 page 3 | Condenser assy | Hitachi Réf fabricant: E04434 | avec délai sur devis | |
|

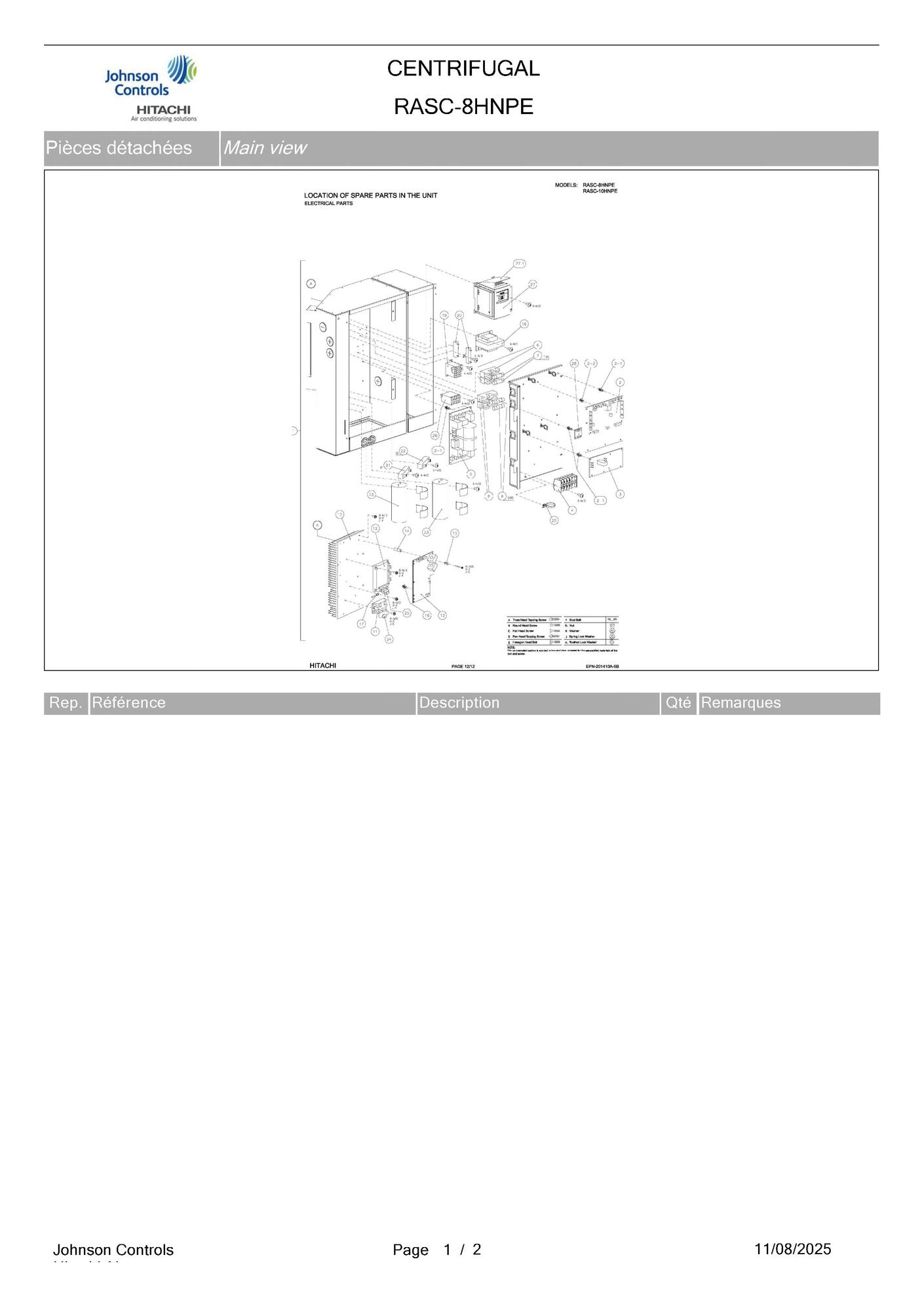

| 1 page 5 | Electrical box | Hitachi Réf fabricant: E04462 | avec délai sur devis | |
|

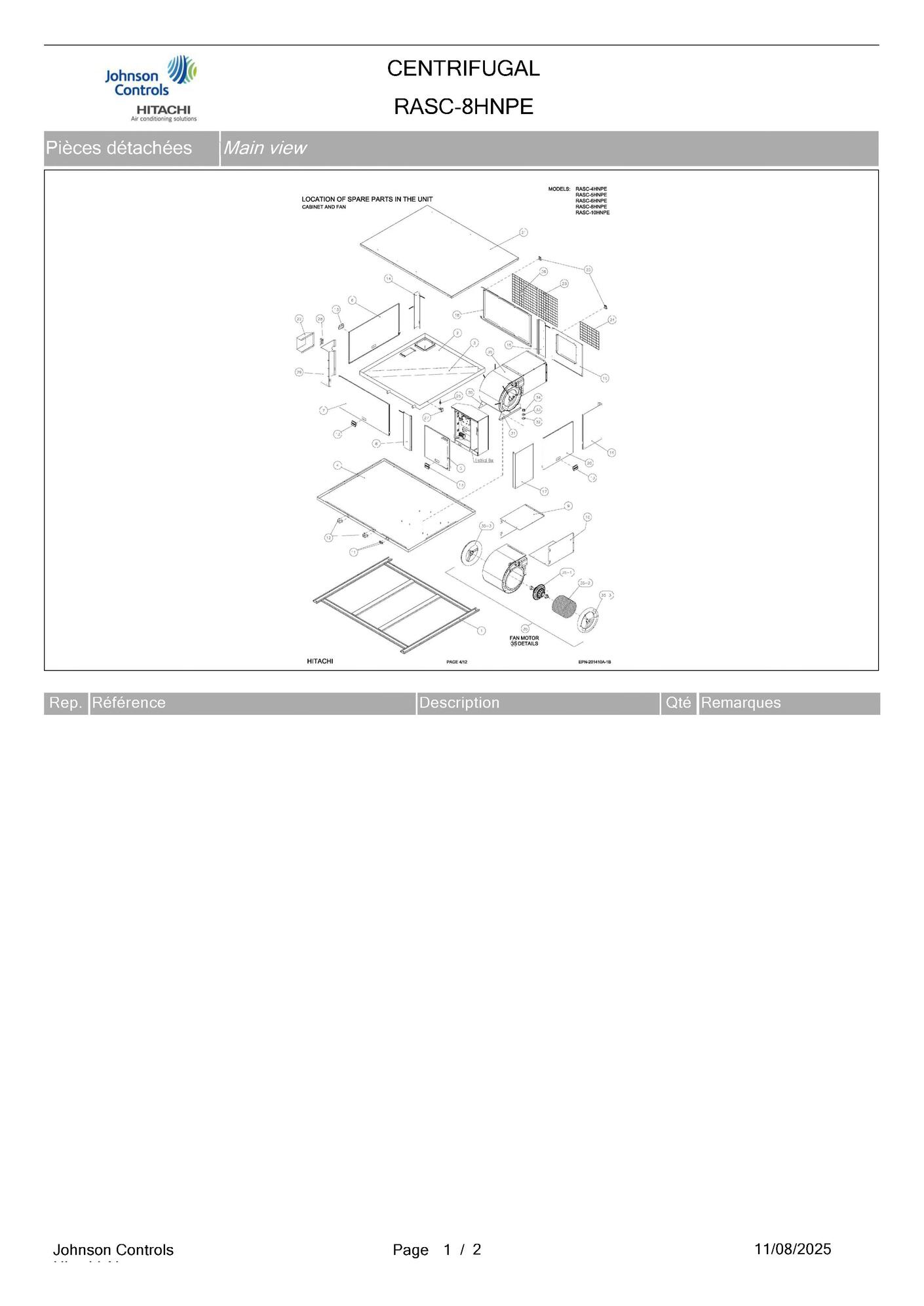

| 1 page 1 | Foot assy | Hitachi Réf fabricant: E04384 | avec délai sur devis | |
|
| 1-1 page 3 | Header l assy | Hitachi Réf fabricant: E04436 | avec délai sur devis | |
|
| 1-2 page 3 | Header g assy | Hitachi Réf fabricant: E04437 | avec délai sur devis | |
|
| 1-3 page 3 | Evo assy | Hitachi Réf fabricant: E04438 | avec délai sur devis | |
|
| 1-3-... page 3 | Exp. coil | Hitachi Réf fabricant: XEK12498A | avec délai sur devis | |
|
| 1-3-... page 3 | Exp. valve | Hitachi Réf fabricant: P26008 | avec délai sur devis | |
|
| 1-3-... page 3 | Strainer | Hitachi Réf fabricant: P26471 | avec délai sur devis | |
|
| 1-4 page 3 | Liquid valve assy | Hitachi Réf fabricant: E04439 | avec délai sur devis | |
|
| 1-4-... page 3 | Stay valve liquid | Hitachi Réf fabricant: E04427 | avec délai sur devis | |
|
| 1-4-... page 3 | Stop valve | Hitachi Réf fabricant: P28918 | avec délai sur devis | |
|
| 1-5 page 3 | Condenser stay 1 assy | Hitachi Réf fabricant: E04442 | avec délai sur devis | |
|
| 1-6 page 3 | Condenser stay 2 assy | Hitachi Réf fabricant: E04443 | avec délai sur devis | |
|
| 2 page 3 | Accumulator | Hitachi Réf fabricant: E04452 | avec délai sur devis | |
|
| 2 page 1 | Drain pan assy | Hitachi Réf fabricant: E04385 | avec délai sur devis | |
|
| 2 page 5 | Pcb | Hitachi Réf fabricant: E04346 | avec délai sur devis | |
|
| 2-1 page 5 | Spacer | Hitachi Réf fabricant: E01789 | avec délai sur devis | |
|
| 2-2 page 5 | Push spacer | Hitachi Réf fabricant: P21189 | avec délai sur devis | |
|
| 3 page 3 | 4-way valve assy | Hitachi Réf fabricant: E04444 | avec délai sur devis | |
|
| 3 page 1 | Dp grille | Hitachi Réf fabricant: E04386 | avec délai sur devis | |
|
| 3 page 5 | Pcb | Hitachi Réf fabricant: E03440 | avec délai sur devis | |
|
| 3-1 page 3 | D pipe assy | Hitachi Réf fabricant: E04445 | avec délai sur devis | |
|
| 3-1-... page 3 | Check valve | Hitachi Réf fabricant: P28640 | avec délai sur devis | |
|
| 3-1-... page 3 | Harness p-sensor | Hitachi Réf fabricant: E04446 | avec délai sur devis | |
|
| 3-1-... page 3 | High pressure switch | Hitachi Réf fabricant: P25043 | avec délai sur devis | |
|
| 3-2 page 3 | Sva assy | Hitachi Réf fabricant: E04447 | avec délai sur devis | |
|
| 3-3 page 3 | 4-way valve | Hitachi Réf fabricant: P26337 | avec délai sur devis | |
|
| 3-4 page 3 | Check joint | Hitachi Réf fabricant: E01160 | avec délai sur devis | |
|
| 4 page 1 | Bottom base assy | Hitachi Réf fabricant: E04387 | avec délai sur devis | |
|
| 4 page 3 | Solenoid valve | Hitachi Réf fabricant: P25246 | avec délai sur devis | |
|
| 4 page 5 | Terminal board | Hitachi Réf fabricant: E00705 | avec délai sur devis | |
|
| 5 page 3 | Coil for solenoid valve | Hitachi Réf fabricant: P25454 | avec délai sur devis | |
|
| 5 page 1 | E-box cover unit | Hitachi Réf fabricant: E04388 | avec délai sur devis | |
|
| 5 page 5 | Filtre | Hitachi Réf fabricant: P28595 | avec délai sur devis | |
|
| 6 page 5 | Fuse holder | Hitachi Réf fabricant: E01015 | avec délai sur devis | |
|
| 6 page 3 | Gas valve assy | Hitachi Réf fabricant: E04448 | avec délai sur devis | |
|
| 6 page 1 | Right cover assy | Hitachi Réf fabricant: E04389 | avec délai sur devis | |
|
| 6-1 page 3 | B valve | Hitachi Réf fabricant: P28926 | avec délai sur devis | |
|
| 6-2 page 3 | Gas valve stay | Hitachi Réf fabricant: E04425 | avec délai sur devis | |
|
| 7 page 5 | Fuse | Hitachi Réf fabricant: E00809 | avec délai sur devis | |
|
| 7 page 1 | Right cover assy | Hitachi Réf fabricant: E04390 | avec délai sur devis | |
|
| 7 page 3 | Svc assy | Hitachi Réf fabricant: E04450 | avec délai sur devis | |
|
| 8 page 1 | Back cover assy | Hitachi Réf fabricant: E04391 | avec délai sur devis | |
|
| 8 page 5 | Fuse holder | Hitachi Réf fabricant: P24729 | avec délai sur devis | |
|
| 8 page 3 | Pipe s assy | Hitachi Réf fabricant: E04451 | avec délai sur devis | |
|
| 8-1 page 3 | Pressure sw | Hitachi Réf fabricant: E03342 | avec délai sur devis | |
|
| 8-2 page 3 | Strainer | Hitachi Réf fabricant: P24399 | avec délai sur devis | |
|
| 9 page 3 | Compressor da50phd-d1se2 | Hitachi Réf fabricant: E03450 | avec délai sur devis | |
|
| 9 page 1 | Fan duct sub assy | Hitachi Réf fabricant: E04392 | avec délai sur devis | |
|
| 9 page 5 | Fuse | Hitachi Réf fabricant: P24776 | avec délai sur devis | |
|
| 10 page 1 | Fan duct sub assy | Hitachi Réf fabricant: E04393 | avec délai sur devis | |
|
| 10 page 5 | Inverter fin | Hitachi Réf fabricant: E02042 | avec délai sur devis | |
|
| 10 page 3 | Oil heater | Hitachi Réf fabricant: E03452 | avec délai sur devis | |
|
| 11 page 3 | Acoustical cover | Hitachi Réf fabricant: E04453 | avec délai sur devis | |
|
| 11 page 5 | Diode module | Hitachi Réf fabricant: P27214 | avec délai sur devis | |
|
| 11 page 1 | Rubber bushing | Hitachi Réf fabricant: E04408 | avec délai sur devis | |
|
| 12 page 3 | Acoustical cover cap | Hitachi Réf fabricant: E04454 | avec délai sur devis | |
|
| 12 page 1 | Protection pipe stay assy | Hitachi Réf fabricant: E04409 | avec délai sur devis | |
|
| 12 page 5 | Transistor m | Hitachi Réf fabricant: P27215 | avec délai sur devis | |
|
| 13 page 1 | Handle | Hitachi Réf fabricant: E03723 | avec délai sur devis | |
|
| 13 page 5 | Pcb for inverter | Hitachi Réf fabricant: E03160 | avec délai sur devis | |
|
| 13 page 3 | Vibration absorber | Hitachi Réf fabricant: P28639 | avec délai sur devis | |
|
| 14 page 5 | Plastic material | Hitachi Réf fabricant: P20986 | avec délai sur devis | |
|
| 14 page 1 | Right corner assy | Hitachi Réf fabricant: E04394 | avec délai sur devis | |
|
| 14 page 3 | Vibration absorber | Hitachi Réf fabricant: P13109 | avec délai sur devis | |
|
| 15 page 1 | Front cover assy | Hitachi Réf fabricant: E04395 | avec délai sur devis | |
|
| 15 page 5 | Plastic material | Hitachi Réf fabricant: P26098 | avec délai sur devis | |
|
| 15 page 3 | Special nut | Hitachi Réf fabricant: E02000 | avec délai sur devis | |
|
| 16 page 1 | Left corner assy | Hitachi Réf fabricant: E04396 | avec délai sur devis | |
|
| 16 page 5 | Push spacer | Hitachi Réf fabricant: E01617 | avec délai sur devis | |
|
| 16 page 3 | Rubber cap | Hitachi Réf fabricant: P24397 | avec délai sur devis | |
|
| 17 page 1 | Left back corner assy | Hitachi Réf fabricant: E04397 | avec délai sur devis | |
|
| 17 page 3 | Thermistor | Hitachi Réf fabricant: E04455 | avec délai sur devis | |
|
| 17 page 5 | Thermistor | Hitachi Réf fabricant: P26474 | avec délai sur devis | |
|
| 18 page 1 | Inlet air cover assy | Hitachi Réf fabricant: E04398 | avec délai sur devis | |
|
| 18 page 5 | Reactor unit | Hitachi Réf fabricant: E03443 | avec délai sur devis | |
|
| 18 page 3 | Thermistor | Hitachi Réf fabricant: E04456 | avec délai sur devis | |
|
| 19 page 3 | Coil | Hitachi Réf fabricant: 17F07262A | avec délai sur devis | |
|
| 19 page 5 | Magnetic contactor | Hitachi Réf fabricant: P24721 | avec délai sur devis | |
|
| 19 page 1 | Outlet air frame assy | Hitachi Réf fabricant: E04399 | avec délai sur devis | |
|
| 20 page 1 | Left cover assy | Hitachi Réf fabricant: E04400 | avec délai sur devis | |
|
| 20 page 5 | Resistor | Hitachi Réf fabricant: P26062 | avec délai sur devis | |
|
| 21 page 5 | Resistor | Hitachi Réf fabricant: P28599 | avec délai sur devis | |
|
| 21 page 1 | Upper cover assy | Hitachi Réf fabricant: E04401 | avec délai sur devis | |
|
| 22 page 5 | Resistor | Hitachi Réf fabricant: P28600 | avec délai sur devis | |
|
| 22 page 1 | S-valve protection assy | Hitachi Réf fabricant: E04402 | avec délai sur devis | |
|
| 23 page 5 | Capacitor | Hitachi Réf fabricant: P28597 | avec délai sur devis | |
|
| 23 page 1 | Inlet protector net | Hitachi Réf fabricant: E04403 | avec délai sur devis | |
|
| 24 page 5 | Noise supressor | Hitachi Réf fabricant: E02121 | avec délai sur devis | |
|
| 24 page 1 | Outlet protector net | Hitachi Réf fabricant: E04404 | avec délai sur devis | |
|
| 25 page 5 | Capacitor assy | Hitachi Réf fabricant: E03704 | avec délai sur devis | |
|
| 25 page 1 | Clamp | Hitachi Réf fabricant: E04410 | avec délai sur devis | |
|
| 26 page 1 | Float sw | Hitachi Réf fabricant: E01038 | avec délai sur devis | |
|
| 26 page 5 | Magnetic contactor | Hitachi Réf fabricant: E01873 | avec délai sur devis | |
|
| 27 page 1 | Fs stay | Hitachi Réf fabricant: E02681 | avec délai sur devis | |
|
| 27 page 5 | Vfd | Hitachi Réf fabricant: E04464 | avec délai sur devis | |
|
| 27.1 page 5 | Vfd top cover | Hitachi Réf fabricant: E04474 | avec délai sur devis | |
|
| 28 page 5 | Fan adapter | Hitachi Réf fabricant: E04461 | avec délai sur devis | |
|
| 28 page 1 | Plate valve assy | Hitachi Réf fabricant: E04411 | avec délai sur devis | |
|
| 29 page 5 | Clamp | Hitachi Réf fabricant: E02012 | avec délai sur devis | |
|
| 29 page 1 | Right back corner assy | Hitachi Réf fabricant: E04405 | avec délai sur devis | |
|
| 30 page 1 | Fan support | Hitachi Réf fabricant: E04406 | avec délai sur devis | |
|
| 31 page 1 | Fan support | Hitachi Réf fabricant: E04407 | avec délai sur devis | |
|
| 32 page 1 | Washer | Hitachi Réf fabricant: E04466 | avec délai sur devis | |
|
| 33 page 1 | Washer | Hitachi Réf fabricant: E04467 | avec délai sur devis | |
|
| 34 page 1 | Nut | Hitachi Réf fabricant: E04468 | avec délai sur devis | |
|
| 35 page 1 | Fan assy | Hitachi Réf fabricant: E03636 | avec délai sur devis | |
|
| 35-1 page 1 | Motor | Hitachi Réf fabricant: E04476 | avec délai sur devis | |
|
| 35-2 page 1 | Motor | Hitachi Réf fabricant: E04478 | avec délai sur devis | |
|
| 35-3 page 1 | Motor support | Hitachi Réf fabricant: E04480 | avec délai sur devis | |
|
| 36 page 1 | Thermistor | Hitachi Réf fabricant: E04471 | avec délai sur devis | |
