Unité externe Hitachi RAS-14FSXN1E (S2ET FREE)

HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

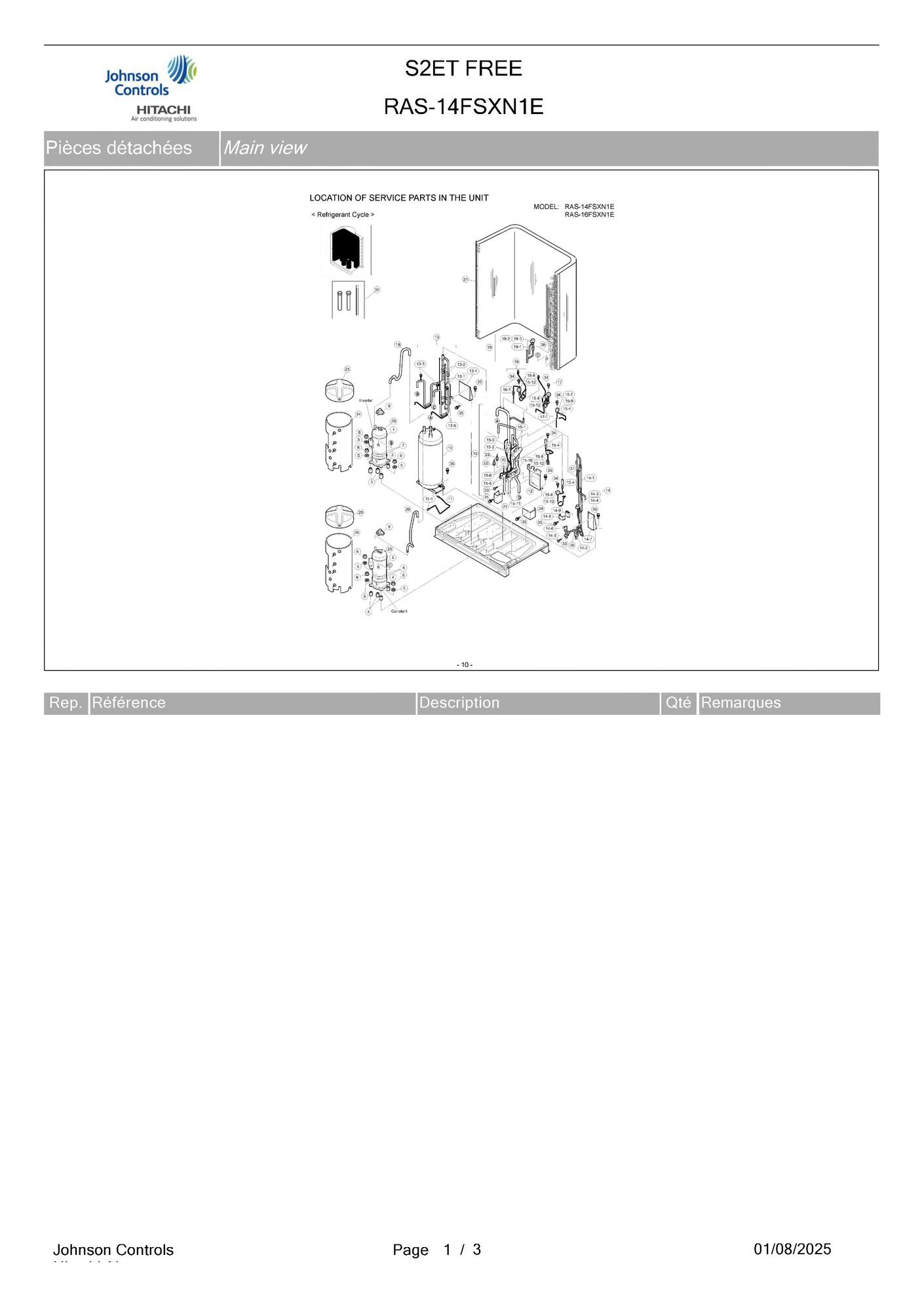

page 1

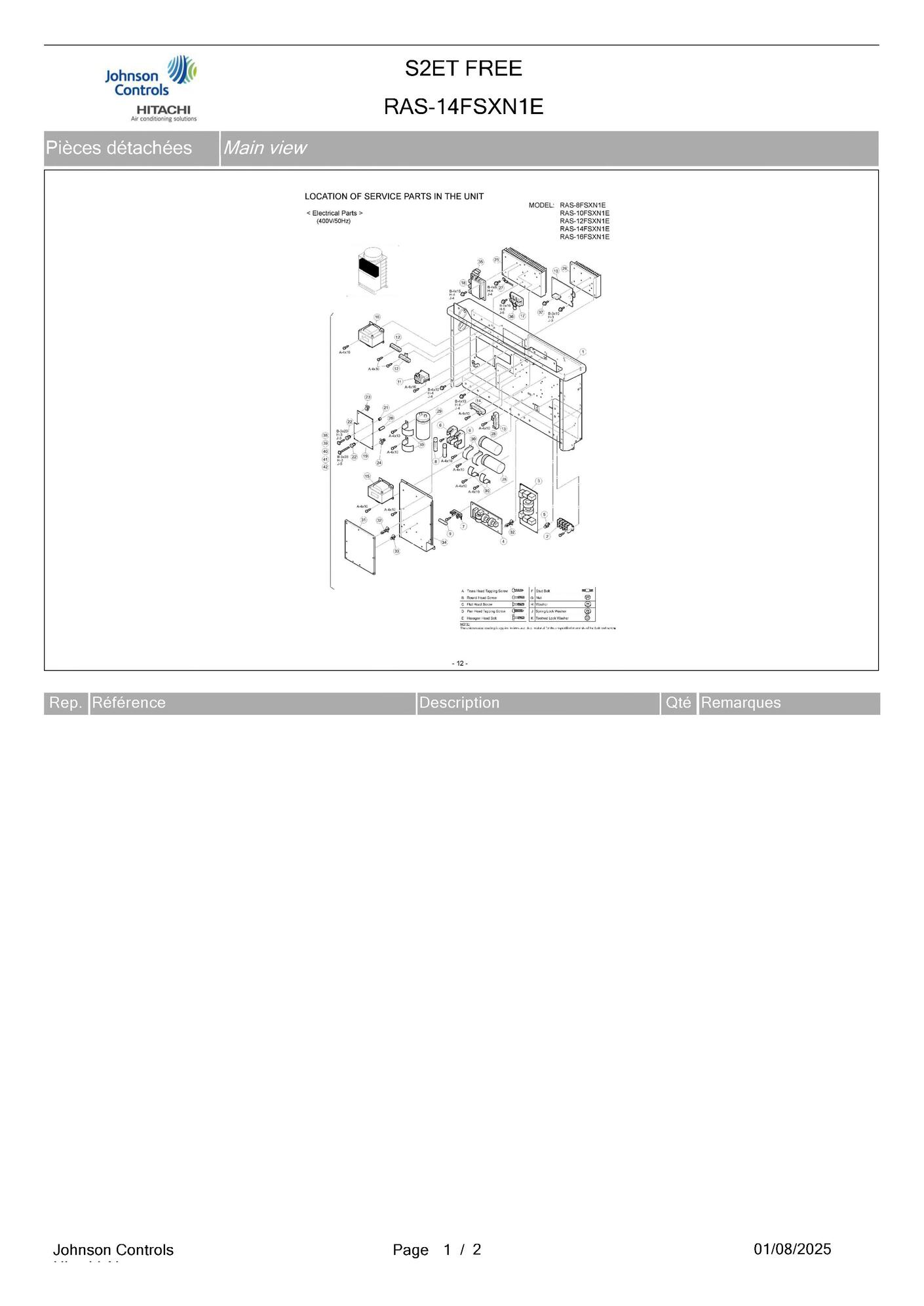

page 4

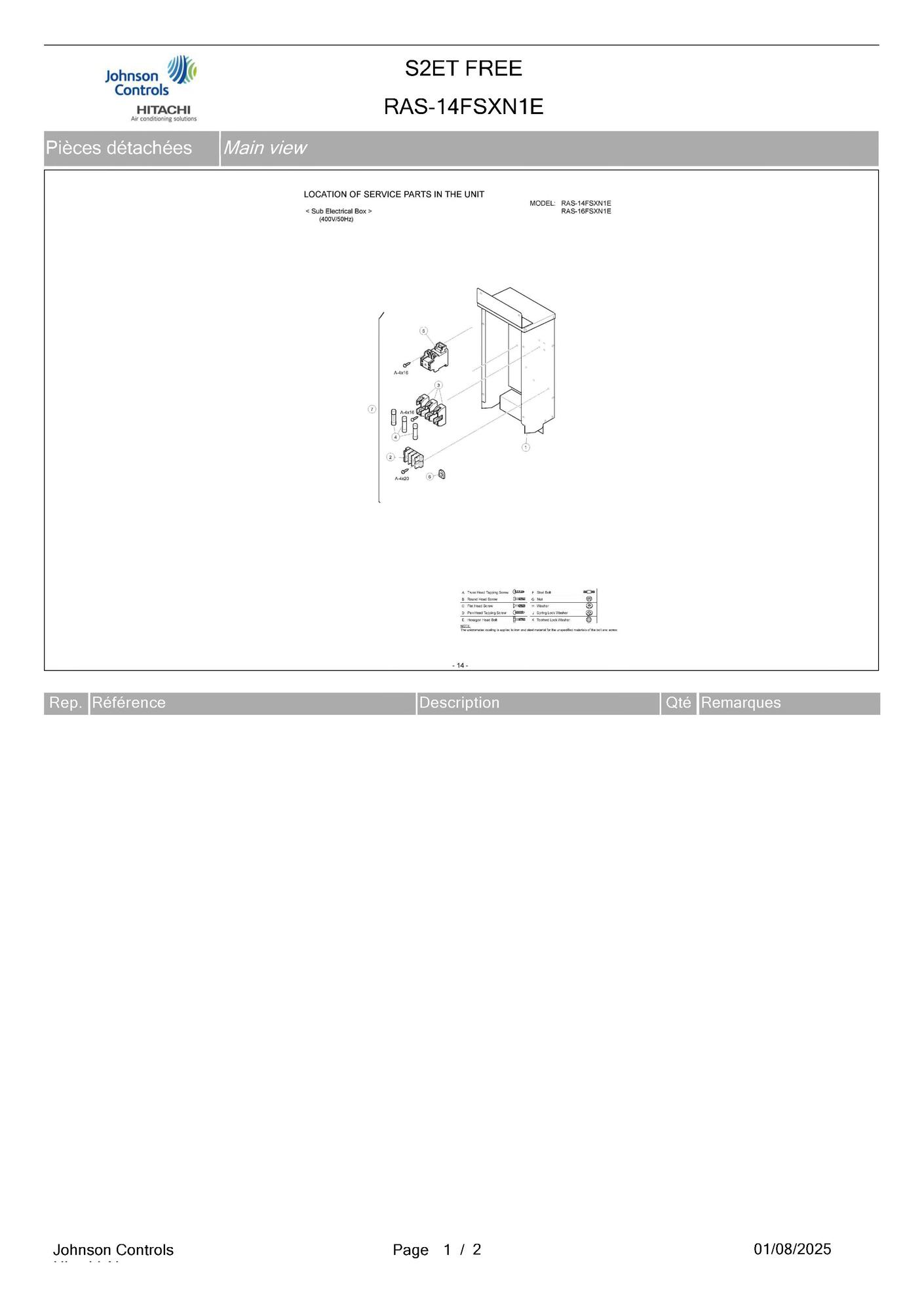

page 6

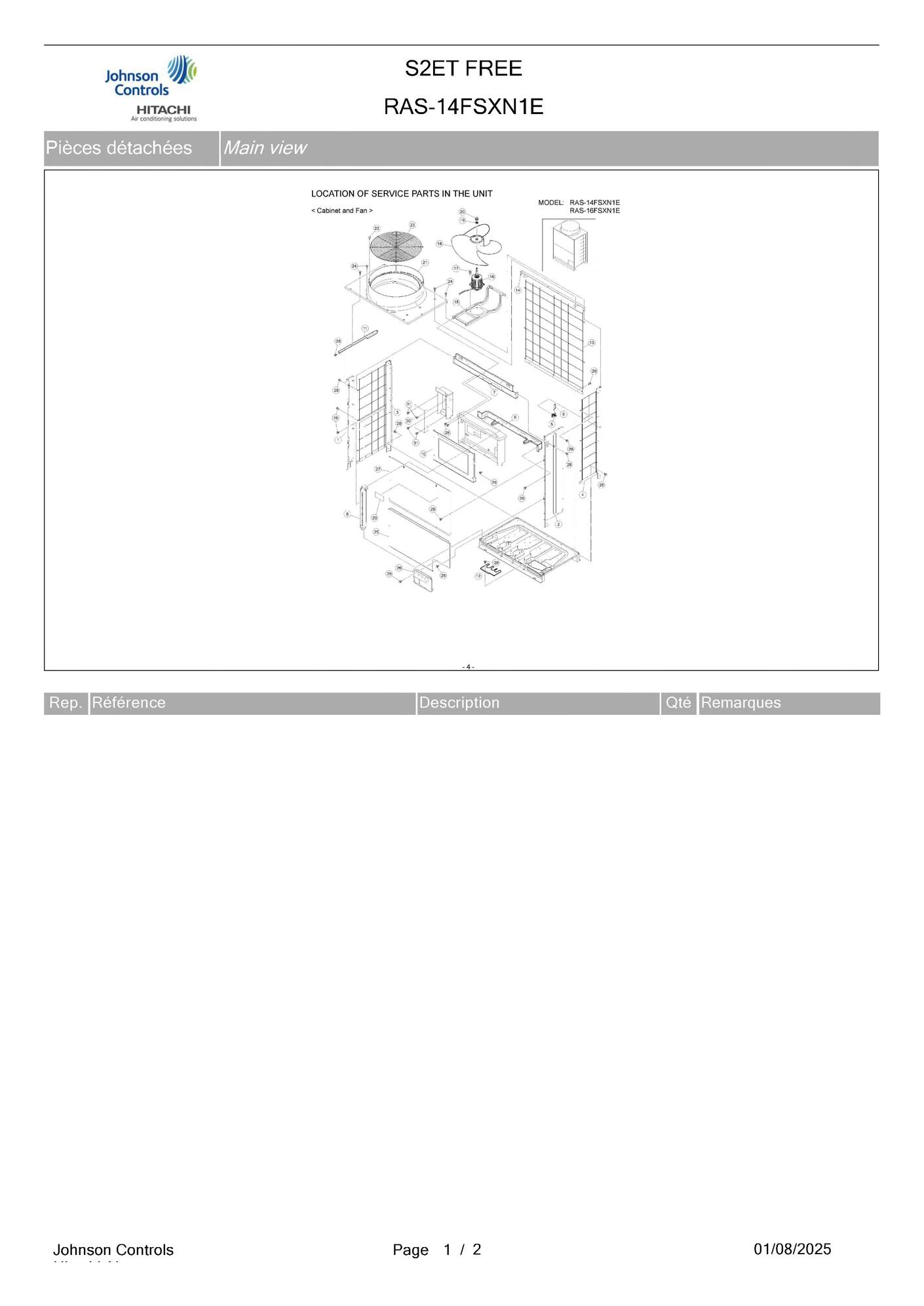

page 8

Position

Schéma

06954904	Compressor da65phd-d1ye2	1
06954520	Compressor ( e655dh-65d2y )	2
P28639	Vibration absorber	3
P17308	Vibration absorber	4
E00699	Vibration absorber	5
P21245	Special nut	6
P28538	Oil heater	7
P28539	Oil heater	8
P24397	Rubber cap	9
E03928	Accumulator	10
E03929	Oil pipe assy	11
P29350	Check joint	11-1
E03916	Valve stay	12
E03931	D pipe assy	13
E03918	Oil separator	13-1
P27310	Check valve	13-2
P25043	High pressure switch	13-3
E03142	Stay for oil separator	13-4
E03109	Saddle	13-5
E03933	L pipe assy	14
E03934	Double tube assy	14-1
P25041	Strainer	14-2
P26007	Expansion valve	14-3
P27606	Coil for expansion valve	14-4
P28927	Stop valve	14-5
P25044	Check joint	14-6
E03115	Plate stay	14-7
E03116	Plate stopper	14-8
E03921	Rubber sheet	14-9
E03936	4-way valve assy	15
P29253	Reversing valve	15-1
E03124	Check joint	15-1...
E03123	Coil for solenoid valve	15-1...
P30169	Coil for solenoid valve	15-1...
P29261	Stop valve (gas)	15-1...
P29697	Coil	15-2
P27603	Strainer	15-3
P25036	Filtre detendeur	15-4
P25044	Check joint	15-5
P27887	Pgc joint	15-6
P24511	Solenoid valve	15-7
P30165	Solenoid valve	15-8
P25246	Solenoid valve	15-8
E03123	Coil for solenoid valve	15-9
P29255	Piping assy	16
P30267	Piping assy	16
P16943	Strainer	16-1
P30268	Oil return pipe assy2	17
P29256	Oil return piping assy	17
P16943	Strainer	17-1
E04150	Pipe s1 assy	18
E03925	Exp. valve assy	19
P25041	Strainer	19-1
P29262	Expansion valve	19-2
P29263	Coil	19-3
E04149	S pipe 2	20
E03940	Condenser assy	21
P26013	P-sensor	22
P26014	P-sensor	23
P29345	Rc cover	24
P29803	Sound proof cover	25
P29778	Rc cover	26
E03093	Valve cover 1	27
E03094	Valve cover 2	28
P23508	Thermistor	29
P23504	Thermistor	30
E00764	Thermistor	31
E03153	Accessory pipe	32
P25673	Screw	33
E03135	Screw	34
P25678	Sus screw	35

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité externe Hitachi RAS-14FSXN1E (S2ET FREE)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Compressor da65phd-d1ye2	Hitachi Réf fabricant: 06954904	avec délai sur devis
	1 page 4	Electrical box plate	Hitachi Réf fabricant: E03908	avec délai sur devis
	1 page 8	Side cover l	Hitachi Réf fabricant: P28528	avec délai sur devis
	1 page 6	Sub e-box	Hitachi Réf fabricant: E03169	avec délai sur devis
	2 page 8	Cache lateral d	Hitachi Réf fabricant: P28527	avec délai sur devis
	2 page 1	Compressor ( e655dh-65d2y )	Hitachi Réf fabricant: 06954520	avec délai sur devis
	2 page 4	Terminal board	Hitachi Réf fabricant: E03158	avec délai sur devis
	2 page 6	Terminal board	Hitachi Réf fabricant: E03170	avec délai sur devis
	3 page 4	Filtre	Hitachi Réf fabricant: P28595	avec délai sur devis
	3 page 6	Fuse holder	Hitachi Réf fabricant: P24729	avec délai sur devis
	3 page 8	Side cover l2 assy	Hitachi Réf fabricant: E03902	avec délai sur devis
	3 page 1	Vibration absorber	Hitachi Réf fabricant: P28639	avec délai sur devis
	4 page 6	Fuse (32a)	Hitachi Réf fabricant: E00808	avec délai sur devis
	4 page 4	Noise filter	Hitachi Réf fabricant: P28596	avec délai sur devis
	4 page 8	Side cover r2 assy	Hitachi Réf fabricant: E03903	avec délai sur devis
	4 page 1	Vibration absorber	Hitachi Réf fabricant: P17308	avec délai sur devis
	5 page 6	Magnetic contactor	Hitachi Réf fabricant: P24774	avec délai sur devis
	5 page 4	Plastic material	Hitachi Réf fabricant: P20985	avec délai sur devis
	5 page 8	Th holder	Hitachi Réf fabricant: E03089	avec délai sur devis
	5 page 1	Vibration absorber	Hitachi Réf fabricant: E00699	avec délai sur devis
	6 page 4	Fuse holder	Hitachi Réf fabricant: P24729	avec délai sur devis
	6 page 6	Sensor	Hitachi Réf fabricant: P20481	avec délai sur devis
	6 page 1	Special nut	Hitachi Réf fabricant: P21245	avec délai sur devis
	6 page 8	Thermistor - aire	Hitachi Réf fabricant: P22520	avec délai sur devis
	7 page 6	Electrical box	Hitachi Réf fabricant: E03913	avec délai sur devis
	7 page 8	Front stay	Hitachi Réf fabricant: E03100	avec délai sur devis
	7 page 4	Fuse holder	Hitachi Réf fabricant: P24114	avec délai sur devis
	7 page 1	Oil heater	Hitachi Réf fabricant: P28538	avec délai sur devis
	8 page 4	Fuse	Hitachi Réf fabricant: P24776	avec délai sur devis
	8 page 1	Oil heater	Hitachi Réf fabricant: P28539	avec délai sur devis
	8 page 8	Support stay assy	Hitachi Réf fabricant: E03910	avec délai sur devis
	9 page 8	D fix l assy	Hitachi Réf fabricant: E03101	avec délai sur devis
	9 page 4	Fuse	Hitachi Réf fabricant: P28602	avec délai sur devis
	9 page 1	Rubber cap	Hitachi Réf fabricant: P24397	avec délai sur devis
	10 page 1	Accumulator	Hitachi Réf fabricant: E03928	avec délai sur devis
	10 page 8	D-cover unit	Hitachi Réf fabricant: E03905	avec délai sur devis
	10 page 4	Fan controller	Hitachi Réf fabricant: E03159	avec délai sur devis
	11 page 4	Magnetic contactor	Hitachi Réf fabricant: P24721	avec délai sur devis
	11 page 1	Oil pipe assy	Hitachi Réf fabricant: E03929	avec délai sur devis
	11 page 8	Upper stay	Hitachi Réf fabricant: E03092	avec délai sur devis
	11-1 page 1	Check joint	Hitachi Réf fabricant: P29350	avec délai sur devis
	12 page 8	Piping cover	Hitachi Réf fabricant: E03095	avec délai sur devis
	12 page 4	Resistor	Hitachi Réf fabricant: P26062	avec délai sur devis
	12 page 1	Valve stay	Hitachi Réf fabricant: E03916	avec délai sur devis
	13 page 1	D pipe assy	Hitachi Réf fabricant: E03931	avec délai sur devis
	13 page 8	Protection net	Hitachi Réf fabricant: P29576	avec délai sur devis
	13 page 4	Resistor	Hitachi Réf fabricant: P28599	avec délai sur devis
	13-1 page 1	Oil separator	Hitachi Réf fabricant: E03918	avec délai sur devis
	13-2 page 1	Check valve	Hitachi Réf fabricant: P27310	avec délai sur devis
	13-3 page 1	High pressure switch	Hitachi Réf fabricant: P25043	avec délai sur devis
	13-4 page 1	Stay for oil separator	Hitachi Réf fabricant: E03142	avec délai sur devis
	13-5 page 1	Saddle	Hitachi Réf fabricant: E03109	avec délai sur devis
	14 page 1	L pipe assy	Hitachi Réf fabricant: E03933	avec délai sur devis
	14 page 4	Resistor	Hitachi Réf fabricant: P28600	avec délai sur devis
	14 page 8	Stay	Hitachi Réf fabricant: P29578	avec délai sur devis
	14-1 page 1	Double tube assy	Hitachi Réf fabricant: E03934	avec délai sur devis
	14-2 page 1	Strainer	Hitachi Réf fabricant: P25041	avec délai sur devis
	14-3 page 1	Expansion valve	Hitachi Réf fabricant: P26007	avec délai sur devis
	14-4 page 1	Coil for expansion valve	Hitachi Réf fabricant: P27606	avec délai sur devis
	14-5 page 1	Stop valve	Hitachi Réf fabricant: P28927	avec délai sur devis
	14-6 page 1	Check joint	Hitachi Réf fabricant: P25044	avec délai sur devis
	14-7 page 1	Plate stay	Hitachi Réf fabricant: E03115	avec délai sur devis
	14-8 page 1	Plate stopper	Hitachi Réf fabricant: E03116	avec délai sur devis
	14-9 page 1	Rubber sheet	Hitachi Réf fabricant: E03921	avec délai sur devis
	15 page 1	4-way valve assy	Hitachi Réf fabricant: E03936	avec délai sur devis
	15 page 8	Clamp unit	Hitachi Réf fabricant: E04002	avec délai sur devis
	15 page 4	Reactor	Hitachi Réf fabricant: P28601	avec délai sur devis
	15-1 page 1	Reversing valve	Hitachi Réf fabricant: P29253	avec délai sur devis
	15-1... page 1	Check joint	Hitachi Réf fabricant: E03124	avec délai sur devis
	15-1... page 1	Coil for solenoid valve	Hitachi Réf fabricant: E03123	avec délai sur devis
	15-1... page 1	Coil for solenoid valve	Hitachi Réf fabricant: P30169	avec délai sur devis
	15-1... page 1	Stop valve (gas)	Hitachi Réf fabricant: P29261	avec délai sur devis
	15-2 page 1	Coil	Hitachi Réf fabricant: P29697	avec délai sur devis
	15-3 page 1	Strainer	Hitachi Réf fabricant: P27603	avec délai sur devis
	15-4 page 1	Filtre detendeur	Hitachi Réf fabricant: P25036	avec délai sur devis
	15-5 page 1	Check joint	Hitachi Réf fabricant: P25044	avec délai sur devis
	15-6 page 1	Pgc joint	Hitachi Réf fabricant: P27887	avec délai sur devis
	15-7 page 1	Solenoid valve	Hitachi Réf fabricant: P24511	avec délai sur devis
	15-8 page 1	Solenoid valve	Hitachi Réf fabricant: P30165	avec délai sur devis
	15-8 page 1	Solenoid valve	Hitachi Réf fabricant: P25246	avec délai sur devis
	15-9 page 1	Coil for solenoid valve	Hitachi Réf fabricant: E03123	avec délai sur devis
	16 page 8	Fan motor	Hitachi Réf fabricant: P28768	avec délai sur devis
	16 page 1	Piping assy	Hitachi Réf fabricant: P29255	avec délai sur devis
	16 page 1	Piping assy	Hitachi Réf fabricant: P30267	avec délai sur devis
	16 page 4	Reactor	Hitachi Réf fabricant: P27217	avec délai sur devis
	16-1 page 1	Strainer	Hitachi Réf fabricant: P16943	avec délai sur devis
	17 page 4	Diode module	Hitachi Réf fabricant: P27214	avec délai sur devis
	17 page 8	M5sus bolt	Hitachi Réf fabricant: P26970	avec délai sur devis
	17 page 1	Oil return pipe assy2	Hitachi Réf fabricant: P30268	avec délai sur devis
	17 page 1	Oil return piping assy	Hitachi Réf fabricant: P29256	avec délai sur devis
	17-1 page 1	Strainer	Hitachi Réf fabricant: P16943	avec délai sur devis
	18 page 1	Pipe s1 assy	Hitachi Réf fabricant: E04150	avec délai sur devis
	18 page 8	Propeller fan	Hitachi Réf fabricant: P28483	avec délai sur devis
	18 page 4	Transistor m	Hitachi Réf fabricant: P27215	avec délai sur devis
	19 page 1	Exp. valve assy	Hitachi Réf fabricant: E03925	avec délai sur devis
	19 page 4	Pcb for inverter	Hitachi Réf fabricant: P29549	avec délai sur devis
	19 page 8	Washer	Hitachi Réf fabricant: P23249	avec délai sur devis
	19-1 page 1	Strainer	Hitachi Réf fabricant: P25041	avec délai sur devis
	19-2 page 1	Expansion valve	Hitachi Réf fabricant: P29262	avec délai sur devis
	19-3 page 1	Coil	Hitachi Réf fabricant: P29263	avec délai sur devis
	20 page 8	Domed nut	Hitachi Réf fabricant: P23248	avec délai sur devis
	20 page 4	Plastic material	Hitachi Réf fabricant: P20986	avec délai sur devis
	20 page 1	S pipe 2	Hitachi Réf fabricant: E04149	avec délai sur devis
	21 page 1	Condenser assy	Hitachi Réf fabricant: E03940	avec délai sur devis
	21 page 4	Plastic material	Hitachi Réf fabricant: P26099	avec délai sur devis
	21 page 8	Upper cover	Hitachi Réf fabricant: E04003	avec délai sur devis
	22 page 1	P-sensor	Hitachi Réf fabricant: P26013	avec délai sur devis
	22 page 4	Plastic material	Hitachi Réf fabricant: P20987	avec délai sur devis
	22 page 8	Screw	Hitachi Réf fabricant: E03098	avec délai sur devis
	23 page 8	Air grille	Hitachi Réf fabricant: P24215	avec délai sur devis
	23 page 1	P-sensor	Hitachi Réf fabricant: P26014	avec délai sur devis
	23 page 4	Push spacer	Hitachi Réf fabricant: E01617	avec délai sur devis
	24 page 4	Push spacer	Hitachi Réf fabricant: E01616	avec délai sur devis
	24 page 1	Rc cover	Hitachi Réf fabricant: P29345	avec délai sur devis
	24 page 8	Screw	Hitachi Réf fabricant: P27991	avec délai sur devis
	25 page 8	Front cover l2	Hitachi Réf fabricant: E03912	avec délai sur devis
	25 page 4	Radiation fin 1	Hitachi Réf fabricant: E03161	avec délai sur devis
	25 page 1	Sound proof cover	Hitachi Réf fabricant: P29803	avec délai sur devis
	26 page 8	Pipe cover 2	Hitachi Réf fabricant: E03907	avec délai sur devis
	26 page 4	Radiation fin 2	Hitachi Réf fabricant: E03162	avec délai sur devis
	26 page 1	Rc cover	Hitachi Réf fabricant: P29778	avec délai sur devis
	27 page 8	Service cover	Hitachi Réf fabricant: P28491	avec délai sur devis
	27 page 4	Thermistor	Hitachi Réf fabricant: P28498	avec délai sur devis
	27 page 1	Valve cover 1	Hitachi Réf fabricant: E03093	avec délai sur devis
	28 page 4	Capacitor	Hitachi Réf fabricant: P28597	avec délai sur devis
	28 page 8	Sus screw	Hitachi Réf fabricant: P25678	avec délai sur devis
	28 page 1	Valve cover 2	Hitachi Réf fabricant: E03094	avec délai sur devis
	29 page 4	Capacitor	Hitachi Réf fabricant: E03163	avec délai sur devis
	29 page 8	Hitachi label	Hitachi Réf fabricant: E03099	avec délai sur devis
	29 page 1	Thermistor	Hitachi Réf fabricant: P23508	avec délai sur devis
	30 page 4	Band	Hitachi Réf fabricant: E02059	avec délai sur devis
	30 page 8	Sub e-box cover	Hitachi Réf fabricant: E03102	avec délai sur devis
	30 page 1	Thermistor	Hitachi Réf fabricant: P23504	avec délai sur devis
	31 page 4	Pcb-s	Hitachi Réf fabricant: E03831	avec délai sur devis
	31 page 8	Sus screw	Hitachi Réf fabricant: P25678	avec délai sur devis
	31 page 1	Thermistor	Hitachi Réf fabricant: E00764	avec délai sur devis
	32 page 1	Accessory pipe	Hitachi Réf fabricant: E03153	avec délai sur devis
	32 page 4	Plastic material	Hitachi Réf fabricant: E03165	avec délai sur devis
	33 page 4	Push spacer	Hitachi Réf fabricant: P21189	avec délai sur devis
	33 page 1	Screw	Hitachi Réf fabricant: P25673	avec délai sur devis
	34 page 4	Pcb plate	Hitachi Réf fabricant: E03166	avec délai sur devis
	34 page 1	Screw	Hitachi Réf fabricant: E03135	avec délai sur devis
	35 page 4	Capacitor	Hitachi Réf fabricant: E03474	avec délai sur devis
	35 page 1	Sus screw	Hitachi Réf fabricant: P25678	avec délai sur devis
	36 page 4	Noise supressor	Hitachi Réf fabricant: E03909	avec délai sur devis
	37 page 4	Screw	Hitachi Réf fabricant: E03168	avec délai sur devis
	41 page 4	Electrical box	Hitachi Réf fabricant: E03944	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Hitachi RAS-14FSXN1E (S2ET FREE) ainsi que des liens vers les articles Hitachi. En parcourant la page Hitachi, vous pourrez également trouver toutes les pièces Hitachi présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
