Unité externe Hitachi RAS-10FSN2 (S2ET FREE)

HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

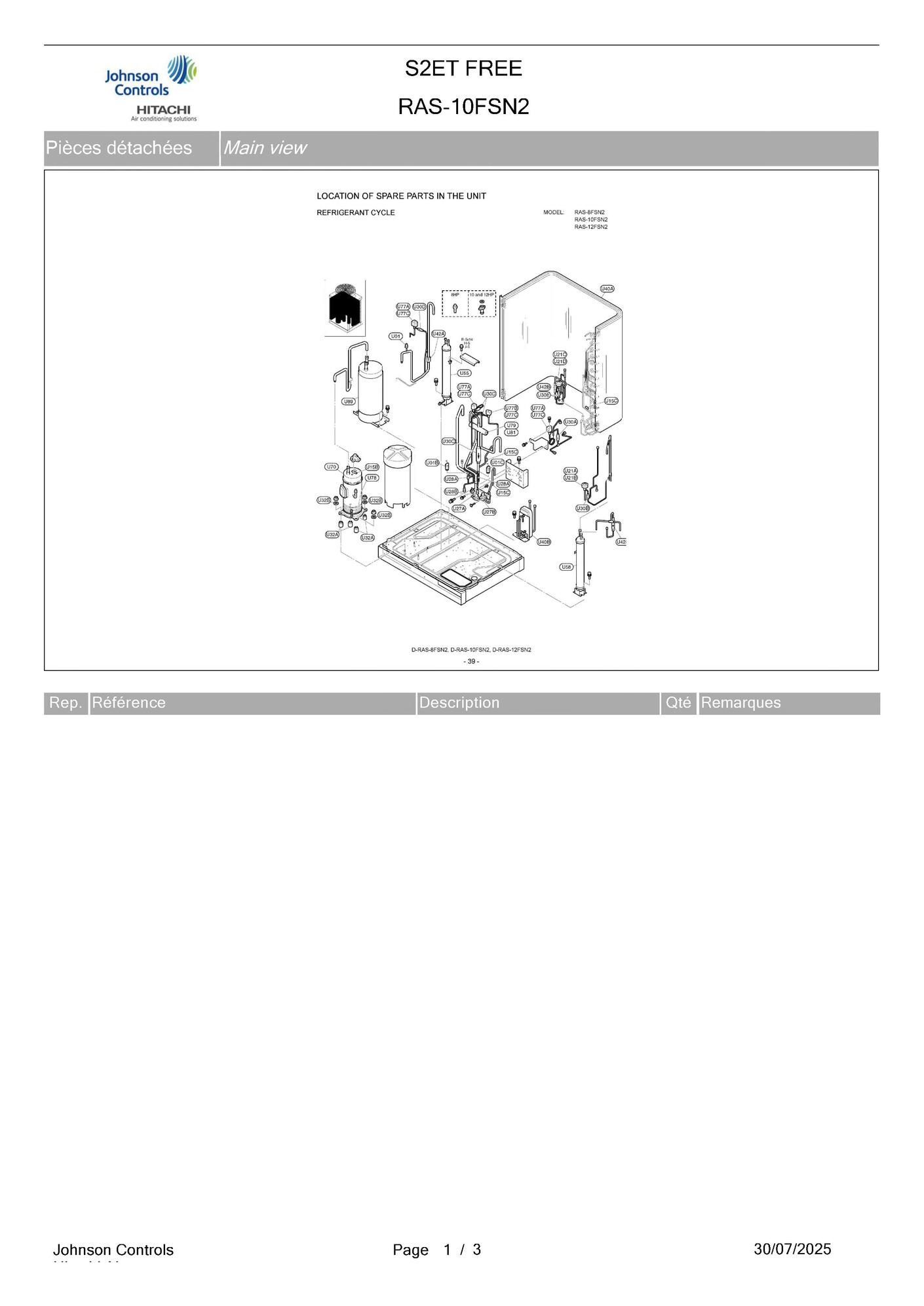

page 1

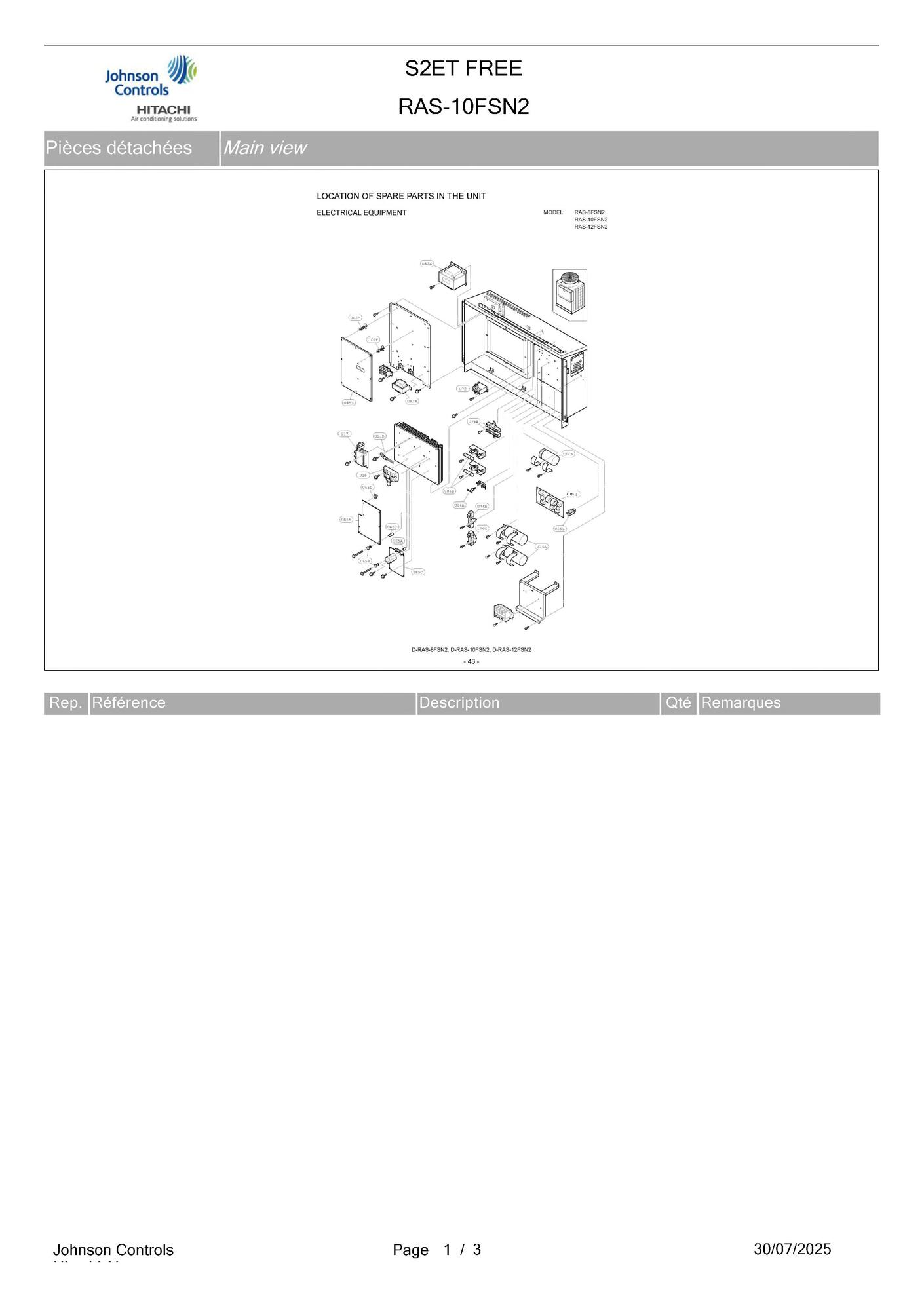

page 4

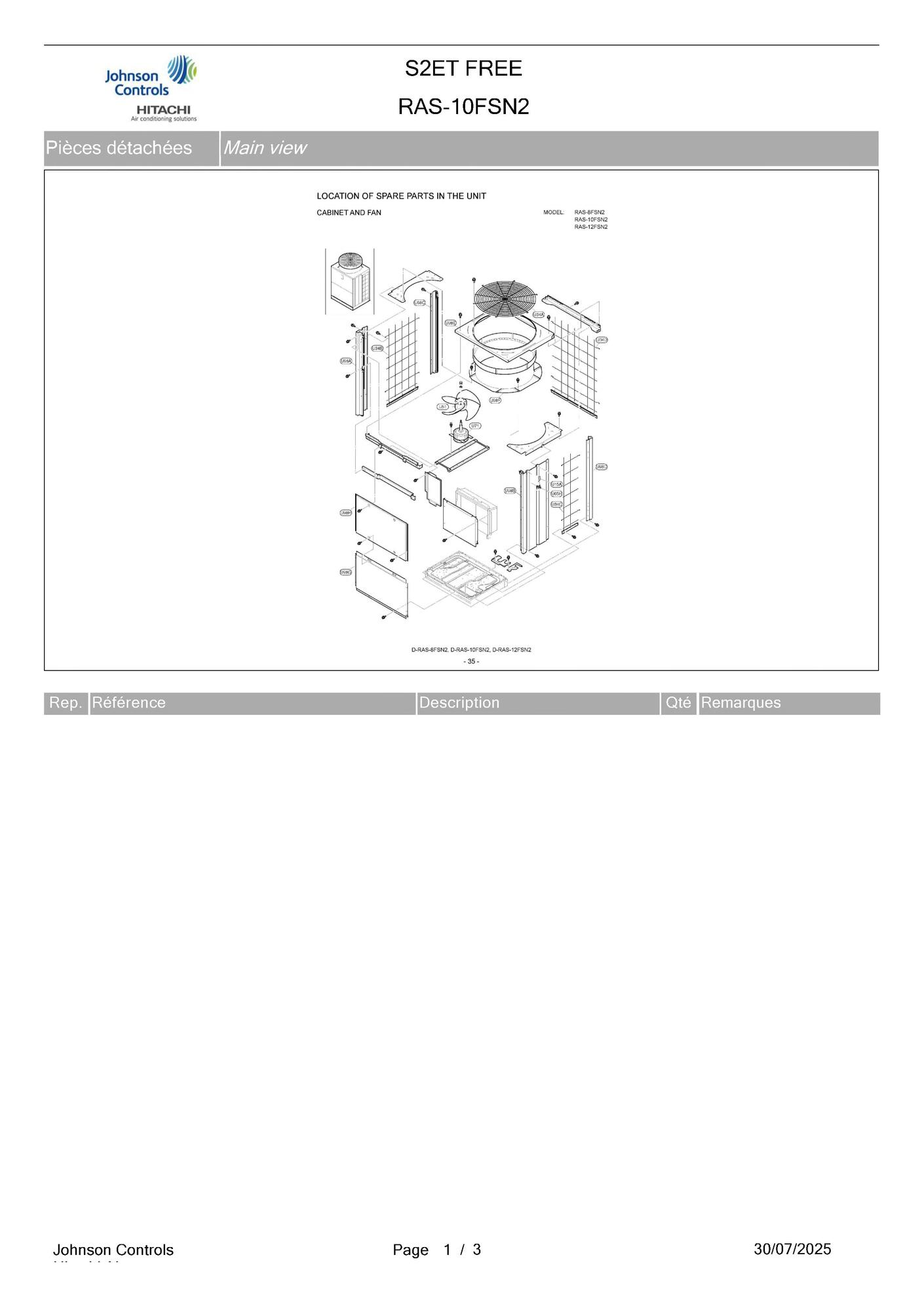

page 7

Position

Schéma

P26839	Pressure sw	U01A
P26013	P-sensor	U01B
P26014	P-sensor	U01C
P26260	Fuse	U04A
P27268	Fuse	U04B
P28496	Capacitor	U14A
P24722	Capacitor	U14B
P22520	Thermistor - aire	U15A
P22521	Thermistor	U15B
P23504	Thermistor	U15C
P26474	Thermistor	U15D
P27787	Transistor m	U17
P27214	Diode module	U18
P26007	Expansion valve	U21A
P27606	Coil for expansion valve	U21B
P26008	Exp. valve	U21C
P26009	Coil for exp. valve	U21D
P27885	Stop valve	U27A
P27031	Stop valve	U27B
P27887	Pgc joint	U28A
P25044	Check joint	U28B
P16943	Strainer	U30A
P25037	Strainer	U30B
P20820	Strainer	U30C
P25036	Filtre detendeur	U30D
P24401	Strainer	U30E
P28029	Vibration absorver	U32A
P13109	Vibration absorber	U32B
P27587	Air grille	U34A
P27588	Air grille	U34B
P27589	Air grille	U34C
P27865	Air grille	U34D
P27876	Condenser assy	U40A
P26011	Plate assy	U40B
P27602	Check valve	U42A
P25439	Check valve	U42B
P27863	Propeller fan	U51
P27293	Oil separator	U55
P27874	Receiver assy	U58
P26740	Noise filter	U62
P26099	Plastic material	U65A
P26098	Plastic material	U65B
P20986	Plastic material	U65C
P26472	Push spacer	U65D
P21187	Spacer	U65F
P20985	Plastic material	U65G
17D55179 A	Th holder	U65H
6954214	Compressor e656dhd-65d2y	U70
P27861	Moteur ventilateur	U71
P24721	Magnetic contactor	U72
P26062	Resistor	U74A
P23797	Resistor	U74B
P23796	Resistor	U74C
P25246	Solenoid valve	U77A
P24511	Solenoid valve	U77B
P28070	Coil for solenoid valve	U77C
P26565	C-heater	U78
P26468	Four way valve	U79
P26678	Coil for 4-way valve	U81
P27217	Reactor	U82A
P26291	Transformer	U82B
P27216	Pcb	U85A
P27845	Pcb	U85B
P26221	Fan controller	U85C
P27866	Accumulator	U89
17F00912 D	Cabinet panel	U98A
17F00913 D	Cabinet panel	U98B
17B39546 G	Cabinet panel	U98C
17B39546 K	Cabinet panel	U98D
17B39544 A	Cabinet panel	U98E
P27864	Cabinet panel	U98F
17B39699 A	Cabinet panel	U98G
17B39697 A	Cabinet panel	U98H

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité externe Hitachi RAS-10FSN2 (S2ET FREE)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	U01A page 1	Pressure sw	Hitachi Réf fabricant: P26839	avec délai sur devis
	U01B page 1	P-sensor	Hitachi Réf fabricant: P26013	avec délai sur devis
	U01C page 1	P-sensor	Hitachi Réf fabricant: P26014	avec délai sur devis
	U04A page 4	Fuse	Hitachi Réf fabricant: P26260	avec délai sur devis
	U04B page 4	Fuse	Hitachi Réf fabricant: P27268	avec délai sur devis
	U14A page 4	Capacitor	Hitachi Réf fabricant: P28496	avec délai sur devis
	U14B page 7	Capacitor	Hitachi Réf fabricant: P24722	avec délai sur devis
	U15A page 4	Thermistor - aire	Hitachi Réf fabricant: P22520	avec délai sur devis
	U15B page 1	Thermistor	Hitachi Réf fabricant: P22521	avec délai sur devis
	U15C page 7	Thermistor	Hitachi Réf fabricant: P23504	avec délai sur devis
	U15D page 4	Thermistor	Hitachi Réf fabricant: P26474	avec délai sur devis
	U17 page 4	Transistor m	Hitachi Réf fabricant: P27787	avec délai sur devis
	U18 page 1	Diode module	Hitachi Réf fabricant: P27214	avec délai sur devis
	U21A page 7	Expansion valve	Hitachi Réf fabricant: P26007	avec délai sur devis
	U21B page 7	Coil for expansion valve	Hitachi Réf fabricant: P27606	avec délai sur devis
	U21C page 1	Exp. valve	Hitachi Réf fabricant: P26008	avec délai sur devis
	U21D page 7	Coil for exp. valve	Hitachi Réf fabricant: P26009	avec délai sur devis
	U27A page 4	Stop valve	Hitachi Réf fabricant: P27885	avec délai sur devis
	U27B page 4	Stop valve	Hitachi Réf fabricant: P27031	avec délai sur devis
	U28A page 7	Pgc joint	Hitachi Réf fabricant: P27887	avec délai sur devis
	U28B page 7	Check joint	Hitachi Réf fabricant: P25044	avec délai sur devis
	U30A page 4	Strainer	Hitachi Réf fabricant: P16943	avec délai sur devis
	U30B page 1	Strainer	Hitachi Réf fabricant: P25037	avec délai sur devis
	U30C page 1	Strainer	Hitachi Réf fabricant: P20820	avec délai sur devis
	U30D page 4	Filtre detendeur	Hitachi Réf fabricant: P25036	avec délai sur devis
	U30E page 1	Strainer	Hitachi Réf fabricant: P24401	avec délai sur devis
	U32A page 7	Vibration absorver	Hitachi Réf fabricant: P28029	avec délai sur devis
	U32B page 4	Vibration absorber	Hitachi Réf fabricant: P13109	avec délai sur devis
	U34A page 1	Air grille	Hitachi Réf fabricant: P27587	avec délai sur devis
	U34B page 1	Air grille	Hitachi Réf fabricant: P27588	avec délai sur devis
	U34C page 4	Air grille	Hitachi Réf fabricant: P27589	avec délai sur devis
	U34D page 4	Air grille	Hitachi Réf fabricant: P27865	avec délai sur devis
	U40A page 7	Condenser assy	Hitachi Réf fabricant: P27876	avec délai sur devis
	U40B page 4	Plate assy	Hitachi Réf fabricant: P26011	avec délai sur devis
	U42A page 1	Check valve	Hitachi Réf fabricant: P27602	avec délai sur devis
	U42B page 7	Check valve	Hitachi Réf fabricant: P25439	avec délai sur devis
	U51 page 7	Propeller fan	Hitachi Réf fabricant: P27863	avec délai sur devis
	U55 page 4	Oil separator	Hitachi Réf fabricant: P27293	avec délai sur devis
	U58 page 4	Receiver assy	Hitachi Réf fabricant: P27874	avec délai sur devis
	U62 page 7	Noise filter	Hitachi Réf fabricant: P26740	avec délai sur devis
	U65A page 1	Plastic material	Hitachi Réf fabricant: P26099	avec délai sur devis
	U65B page 1	Plastic material	Hitachi Réf fabricant: P26098	avec délai sur devis
	U65C page 4	Plastic material	Hitachi Réf fabricant: P20986	avec délai sur devis
	U65D page 4	Push spacer	Hitachi Réf fabricant: P26472	avec délai sur devis
	U65F page 1	Spacer	Hitachi Réf fabricant: P21187	avec délai sur devis
	U65G page 1	Plastic material	Hitachi Réf fabricant: P20985	avec délai sur devis
	U65H page 7	Th holder	Hitachi Réf fabricant: 17D55179 A	avec délai sur devis
	U70 page 4	Compressor e656dhd-65d2y	Hitachi Réf fabricant: 6954214	avec délai sur devis
	U71 page 1	Moteur ventilateur	Hitachi Réf fabricant: P27861	avec délai sur devis
	U72 page 4	Magnetic contactor	Hitachi Réf fabricant: P24721	avec délai sur devis
	U74A page 4	Resistor	Hitachi Réf fabricant: P26062	avec délai sur devis
	U74B page 4	Resistor	Hitachi Réf fabricant: P23797	avec délai sur devis
	U74C page 7	Resistor	Hitachi Réf fabricant: P23796	avec délai sur devis
	U77A page 7	Solenoid valve	Hitachi Réf fabricant: P25246	avec délai sur devis
	U77B page 7	Solenoid valve	Hitachi Réf fabricant: P24511	avec délai sur devis
	U77C page 1	Coil for solenoid valve	Hitachi Réf fabricant: P28070	avec délai sur devis
	U78 page 4	C-heater	Hitachi Réf fabricant: P26565	avec délai sur devis
	U79 page 4	Four way valve	Hitachi Réf fabricant: P26468	avec délai sur devis
	U81 page 4	Coil for 4-way valve	Hitachi Réf fabricant: P26678	avec délai sur devis
	U82A page 7	Reactor	Hitachi Réf fabricant: P27217	avec délai sur devis
	U82B page 4	Transformer	Hitachi Réf fabricant: P26291	avec délai sur devis
	U85A page 1	Pcb	Hitachi Réf fabricant: P27216	avec délai sur devis
	U85B page 1	Pcb	Hitachi Réf fabricant: P27845	avec délai sur devis
	U85C page 7	Fan controller	Hitachi Réf fabricant: P26221	avec délai sur devis
	U89 page 4	Accumulator	Hitachi Réf fabricant: P27866	avec délai sur devis
	U98A page 1	Cabinet panel	Hitachi Réf fabricant: 17F00912 D	avec délai sur devis
	U98B page 7	Cabinet panel	Hitachi Réf fabricant: 17F00913 D	avec délai sur devis
	U98C page 7	Cabinet panel	Hitachi Réf fabricant: 17B39546 G	avec délai sur devis
	U98D page 7	Cabinet panel	Hitachi Réf fabricant: 17B39546 K	avec délai sur devis
	U98E page 1	Cabinet panel	Hitachi Réf fabricant: 17B39544 A	avec délai sur devis
	U98F page 4	Cabinet panel	Hitachi Réf fabricant: P27864	avec délai sur devis
	U98G page 4	Cabinet panel	Hitachi Réf fabricant: 17B39699 A	avec délai sur devis
	U98H page 4	Cabinet panel	Hitachi Réf fabricant: 17B39697 A	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Hitachi RAS-10FSN2 (S2ET FREE) ainsi que des liens vers les articles Hitachi. En parcourant la page Hitachi, vous pourrez également trouver toutes les pièces Hitachi présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
