Unité externe Hitachi RAS-10FSNM (S2ET FREE)

HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

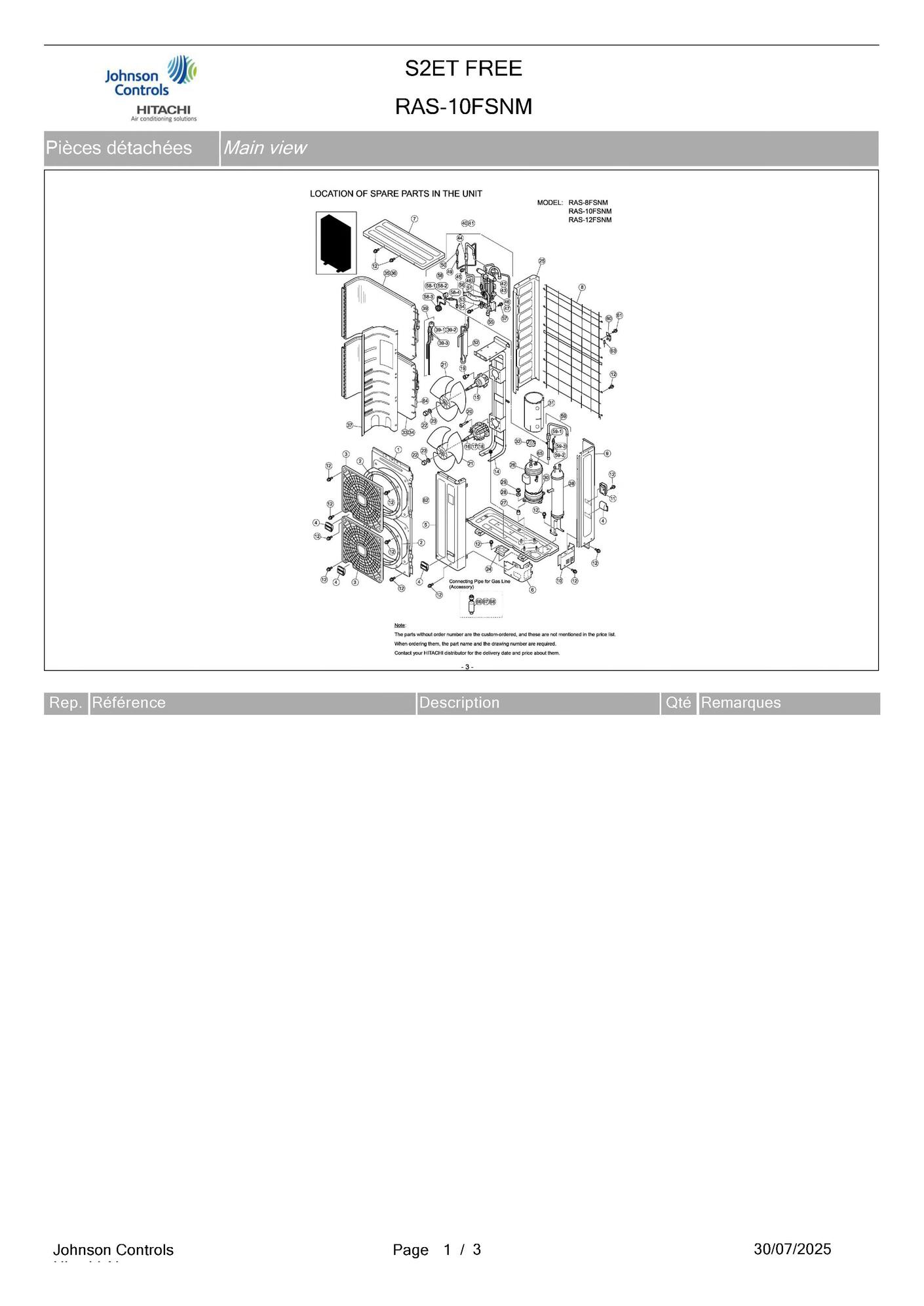

page 1

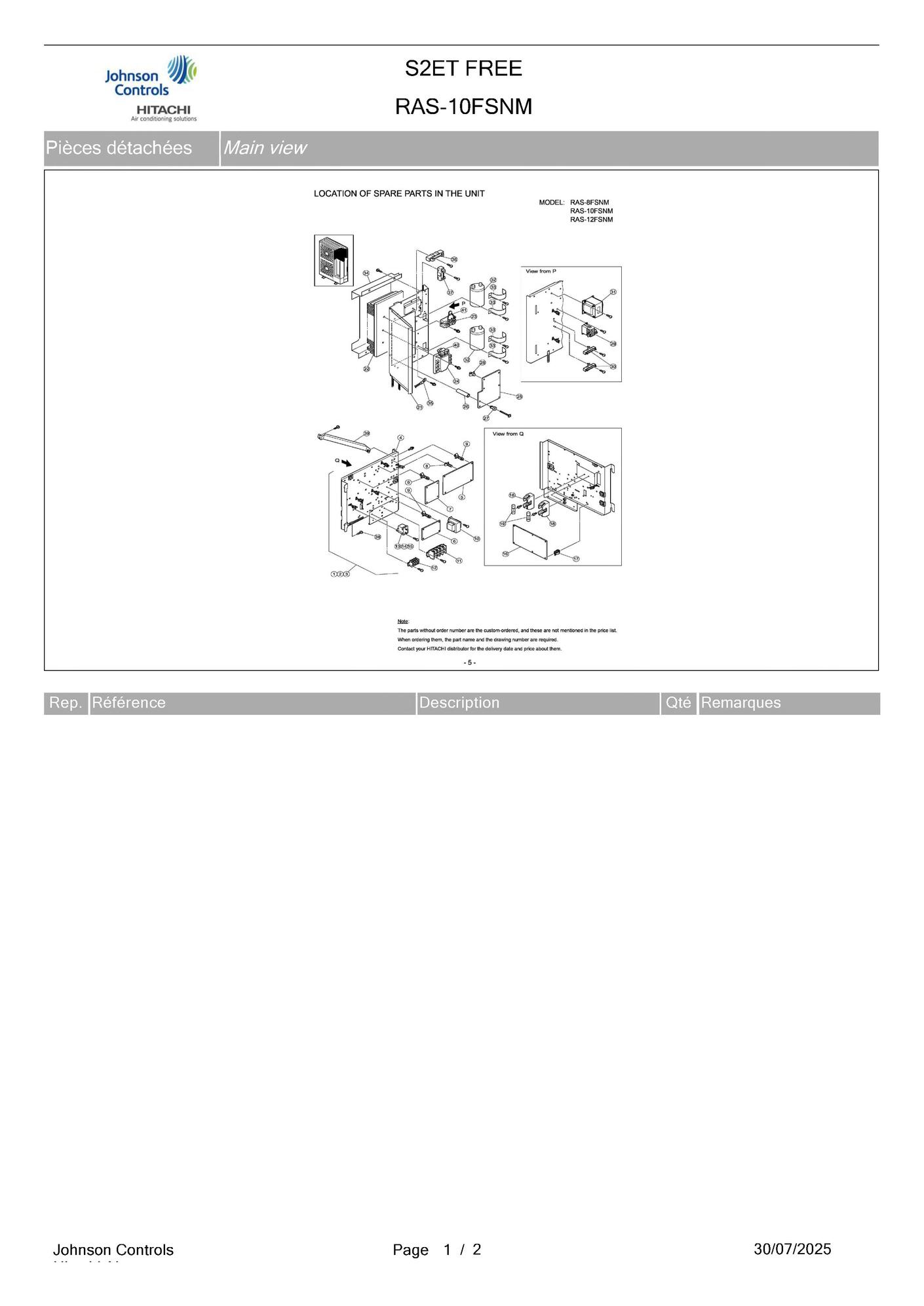

page 4

Position

Schéma

P27206	Shroud	1
P26800	Bell mouth	2
P26799	Air grille	3
P24391	Handle	4
P27213	Cabinet panel	5
P26810	Cabinet panel	6
P27223	Top cover	7
17C85288 A	Protector net	8
P27365	Cover	9
P26811	Pipe cover	10
P23833	H cover	11
P25678	Sus screw	12
17B36052 B	Motor clamp	14
P26795	Fan motor	15
P28124	Fan motor	15
P28457	Motor	15
P27313	Motor	17
17E24234 A	Screw	19
17D30321 H	Screw	20
P27001	Propeller fan	21
P23904	Blind nut	22
R4428	Washer	23
17G80593 A	Piping cover	24
17A16926 A	Cover	25
6954274	Compressor e656dhd-65d2	26
P17308	Vibration absorber	27
P13109	Vibration absorber	28
P21245	Special nut	29
P27315	Oil heater	30
P26808	Sound proof cover	31
P24397	Rubber cap	32
P26805	Heat exchanger	34
P26804	Heat exchanger	36
17C85173 A	Partition plate	37
P28119	Accumulator	38
17G80513 A	Expansion valve	39
P26008	Exp. valve	39-1
P26009	Coil for exp. valve	39-2
P26471	Strainer	39-3
17B40396 D	Piping assy	41
P26468	Four way valve	42
P26678	Coil for 4-way valve	43
P27310	Check valve	44
P26839	Pressure sw	45
P25246	Solenoid valve	46
P25454	Coil for solenoid valve	47
P25036	Filtre detendeur	48
P27887	Pgc joint	49
P26013	P-sensor	50
P25045	Check joint	51
P26807	Oil separator	52
P27031	Stop valve	54
P27534	Stop valve	55
17B36013 A	Valve stay	56
17G26758 B	Invalid country of origin	57
P28115	Solenoid valve	58
P25246	Solenoid valve	58-1
P25454	Coil for solenoid valve	58-2
17H01482 A	Solenoid valve	58-3
P25036	Filtre detendeur	58-4
17H02311 A	Piping assy	59
P24399	Strainer	59-1
P27887	Pgc joint	59-2
P26014	P-sensor	59-3
17C40028 A	Th-plate	60
P27900	Screw	61
17G93883 B	Hitachi label	62
P23505	Thermistor	63
P23507	Thermistor	64
P23508	Thermistor	65
P28116	Accessory pipe	67

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité externe Hitachi RAS-10FSNM (S2ET FREE)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Shroud	Hitachi Réf fabricant: P27206	avec délai sur devis
	2 page 4	Attaching p- plate assy	Hitachi Réf fabricant: 17B40477 B	avec délai sur devis
	2 page 1	Bell mouth	Hitachi Réf fabricant: P26800	avec délai sur devis
	3 page 1	Air grille	Hitachi Réf fabricant: P26799	avec délai sur devis
	4 page 4	Attaching p- plate	Hitachi Réf fabricant: 17G79867 E	avec délai sur devis
	4 page 1	Handle	Hitachi Réf fabricant: P24391	avec délai sur devis
	5 page 1	Cabinet panel	Hitachi Réf fabricant: P27213	avec délai sur devis
	5 page 4	Pcb	Hitachi Réf fabricant: P27969	avec délai sur devis
	6 page 1	Cabinet panel	Hitachi Réf fabricant: P26810	avec délai sur devis
	6 page 4	Pcb	Hitachi Réf fabricant: 17B41036 B	avec délai sur devis
	7 page 4	Pcb	Hitachi Réf fabricant: P28028	avec délai sur devis
	7 page 1	Top cover	Hitachi Réf fabricant: P27223	avec délai sur devis
	8 page 1	Protector net	Hitachi Réf fabricant: 17C85288 A	avec délai sur devis
	8 page 4	Push spacer	Hitachi Réf fabricant: P21189	avec délai sur devis
	9 page 1	Cover	Hitachi Réf fabricant: P27365	avec délai sur devis
	9 page 4	Spacer	Hitachi Réf fabricant: P21187	avec délai sur devis
	10 page 1	Pipe cover	Hitachi Réf fabricant: P26811	avec délai sur devis
	10 page 4	Transformer	Hitachi Réf fabricant: P26291	avec délai sur devis
	11 page 1	H cover	Hitachi Réf fabricant: P23833	avec délai sur devis
	11 page 4	Terminal board	Hitachi Réf fabricant: 17P00842 C	avec délai sur devis
	12 page 1	Sus screw	Hitachi Réf fabricant: P25678	avec délai sur devis
	12 page 4	Terminal board	Hitachi Réf fabricant: P23259	avec délai sur devis
	14 page 4	Capacitor	Hitachi Réf fabricant: P20210	avec délai sur devis
	14 page 1	Motor clamp	Hitachi Réf fabricant: 17B36052 B	avec délai sur devis
	15 page 1	Fan motor	Hitachi Réf fabricant: P26795	avec délai sur devis
	15 page 1	Fan motor	Hitachi Réf fabricant: P28124	avec délai sur devis
	15 page 1	Motor	Hitachi Réf fabricant: P28457	avec délai sur devis
	16 page 4	Noise filter	Hitachi Réf fabricant: P26740	avec délai sur devis
	17 page 1	Motor	Hitachi Réf fabricant: P27313	avec délai sur devis
	17 page 4	Plastic material	Hitachi Réf fabricant: P20985	avec délai sur devis
	18 page 4	Fuse holder	Hitachi Réf fabricant: P24729	avec délai sur devis
	19 page 4	Fuse	Hitachi Réf fabricant: P27268	avec délai sur devis
	19 page 1	Screw	Hitachi Réf fabricant: 17E24234 A	avec délai sur devis
	20 page 4	Power plate assy	Hitachi Réf fabricant: 17B38053 A	avec délai sur devis
	20 page 1	Screw	Hitachi Réf fabricant: 17D30321 H	avec délai sur devis
	21 page 4	Power plate	Hitachi Réf fabricant: 17G87182 A	avec délai sur devis
	21 page 1	Propeller fan	Hitachi Réf fabricant: P27001	avec délai sur devis
	22 page 1	Blind nut	Hitachi Réf fabricant: P23904	avec délai sur devis
	22 page 4	Inverter fin	Hitachi Réf fabricant: 17C85114 A	avec délai sur devis
	23 page 4	Diode module	Hitachi Réf fabricant: P27214	avec délai sur devis
	23 page 1	Washer	Hitachi Réf fabricant: R4428	avec délai sur devis
	24 page 1	Piping cover	Hitachi Réf fabricant: 17G80593 A	avec délai sur devis
	24 page 4	Transistor m	Hitachi Réf fabricant: P27215	avec délai sur devis
	25 page 1	Cover	Hitachi Réf fabricant: 17A16926 A	avec délai sur devis
	25 page 4	Pcb	Hitachi Réf fabricant: P27216	avec délai sur devis
	26 page 1	Compressor e656dhd-65d2	Hitachi Réf fabricant: 6954274	avec délai sur devis
	26 page 4	Plastic material	Hitachi Réf fabricant: P20986	avec délai sur devis
	27 page 4	Plastic material	Hitachi Réf fabricant: P26098	avec délai sur devis
	27 page 1	Vibration absorber	Hitachi Réf fabricant: P17308	avec délai sur devis
	28 page 4	Push spacer	Hitachi Réf fabricant: P26472	avec délai sur devis
	28 page 1	Vibration absorber	Hitachi Réf fabricant: P13109	avec délai sur devis
	29 page 4	Magnetic contactor	Hitachi Réf fabricant: P24721	avec délai sur devis
	29 page 1	Special nut	Hitachi Réf fabricant: P21245	avec délai sur devis
	30 page 1	Oil heater	Hitachi Réf fabricant: P27315	avec délai sur devis
	30 page 4	Resistor	Hitachi Réf fabricant: P26062	avec délai sur devis
	31 page 4	Reactor	Hitachi Réf fabricant: P27217	avec délai sur devis
	31 page 1	Sound proof cover	Hitachi Réf fabricant: P26808	avec délai sur devis
	32 page 4	Capacitor	Hitachi Réf fabricant: P26415	avec délai sur devis
	32 page 1	Rubber cap	Hitachi Réf fabricant: P24397	avec délai sur devis
	33 page 4	Band	Hitachi Réf fabricant: 17D52835 A	avec délai sur devis
	34 page 4	Fin cover	Hitachi Réf fabricant: 17C85094 A	avec délai sur devis
	34 page 1	Heat exchanger	Hitachi Réf fabricant: P26805	avec délai sur devis
	35 page 4	Thermistor	Hitachi Réf fabricant: P26474	avec délai sur devis
	36 page 1	Heat exchanger	Hitachi Réf fabricant: P26804	avec délai sur devis
	36 page 4	Resistor	Hitachi Réf fabricant: P23797	avec délai sur devis
	37 page 1	Partition plate	Hitachi Réf fabricant: 17C85173 A	avec délai sur devis
	37 page 4	Resistor	Hitachi Réf fabricant: P23796	avec délai sur devis
	38 page 1	Accumulator	Hitachi Réf fabricant: P28119	avec délai sur devis
	38 page 4	Invalid country of origin	Hitachi Réf fabricant: 17D63598 E	avec délai sur devis
	39 page 1	Expansion valve	Hitachi Réf fabricant: 17G80513 A	avec délai sur devis
	39 page 4	Stay	Hitachi Réf fabricant: 17G87181 A	avec délai sur devis
	39-1 page 1	Exp. valve	Hitachi Réf fabricant: P26008	avec délai sur devis
	39-2 page 1	Coil for exp. valve	Hitachi Réf fabricant: P26009	avec délai sur devis
	39-3 page 1	Strainer	Hitachi Réf fabricant: P26471	avec délai sur devis
	40 page 4	Capacitor	Hitachi Réf fabricant: 17G75514 C	avec délai sur devis
	41 page 4	Noise supressor	Hitachi Réf fabricant: 17G85788 A	avec délai sur devis
	41 page 1	Piping assy	Hitachi Réf fabricant: 17B40396 D	avec délai sur devis
	42 page 1	Four way valve	Hitachi Réf fabricant: P26468	avec délai sur devis
	43 page 1	Coil for 4-way valve	Hitachi Réf fabricant: P26678	avec délai sur devis
	44 page 1	Check valve	Hitachi Réf fabricant: P27310	avec délai sur devis
	45 page 1	Pressure sw	Hitachi Réf fabricant: P26839	avec délai sur devis
	46 page 1	Solenoid valve	Hitachi Réf fabricant: P25246	avec délai sur devis
	47 page 1	Coil for solenoid valve	Hitachi Réf fabricant: P25454	avec délai sur devis
	48 page 1	Filtre detendeur	Hitachi Réf fabricant: P25036	avec délai sur devis
	49 page 1	Pgc joint	Hitachi Réf fabricant: P27887	avec délai sur devis
	50 page 1	P-sensor	Hitachi Réf fabricant: P26013	avec délai sur devis
	51 page 1	Check joint	Hitachi Réf fabricant: P25045	avec délai sur devis
	52 page 1	Oil separator	Hitachi Réf fabricant: P26807	avec délai sur devis
	54 page 1	Stop valve	Hitachi Réf fabricant: P27031	avec délai sur devis
	55 page 1	Stop valve	Hitachi Réf fabricant: P27534	avec délai sur devis
	56 page 1	Valve stay	Hitachi Réf fabricant: 17B36013 A	avec délai sur devis
	57 page 1	Invalid country of origin	Hitachi Réf fabricant: 17G26758 B	avec délai sur devis
	58 page 1	Solenoid valve	Hitachi Réf fabricant: P28115	avec délai sur devis
	58-1 page 1	Solenoid valve	Hitachi Réf fabricant: P25246	avec délai sur devis
	58-2 page 1	Coil for solenoid valve	Hitachi Réf fabricant: P25454	avec délai sur devis
	58-3 page 1	Solenoid valve	Hitachi Réf fabricant: 17H01482 A	avec délai sur devis
	58-4 page 1	Filtre detendeur	Hitachi Réf fabricant: P25036	avec délai sur devis
	59 page 1	Piping assy	Hitachi Réf fabricant: 17H02311 A	avec délai sur devis
	59-1 page 1	Strainer	Hitachi Réf fabricant: P24399	avec délai sur devis
	59-2 page 1	Pgc joint	Hitachi Réf fabricant: P27887	avec délai sur devis
	59-3 page 1	P-sensor	Hitachi Réf fabricant: P26014	avec délai sur devis
	60 page 1	Th-plate	Hitachi Réf fabricant: 17C40028 A	avec délai sur devis
	61 page 1	Screw	Hitachi Réf fabricant: P27900	avec délai sur devis
	62 page 1	Hitachi label	Hitachi Réf fabricant: 17G93883 B	avec délai sur devis
	63 page 1	Thermistor	Hitachi Réf fabricant: P23505	avec délai sur devis
	64 page 1	Thermistor	Hitachi Réf fabricant: P23507	avec délai sur devis
	65 page 1	Thermistor	Hitachi Réf fabricant: P23508	avec délai sur devis
	67 page 1	Accessory pipe	Hitachi Réf fabricant: P28116	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Hitachi RAS-10FSNM (S2ET FREE) ainsi que des liens vers les articles Hitachi. En parcourant la page Hitachi, vous pourrez également trouver toutes les pièces Hitachi présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
