Unité externe Hitachi RAS-12FSXN1E (S2ET FREE)

HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

page 1

page 3

page 5

Position

Schéma

E03908	Electrical box plate	1
E02519	Terminal board	2
P28595	Filtre	3
P28596	Noise filter	4
P20985	Plastic material	5
P24729	Fuse holder	6
P24114	Fuse holder	7
P24776	Fuse	8
P28602	Fuse	9
E03159	Fan controller	10
P24721	Magnetic contactor	11
P26062	Resistor	12
P28599	Resistor	13
P28600	Resistor	14
P28601	Reactor	15
P27217	Reactor	16
P27214	Diode module	17
P27215	Transistor m	18
P29549	Pcb for inverter	19
P20986	Plastic material	20
P26099	Plastic material	21
P20987	Plastic material	22
E01617	Push spacer	23
E01616	Push spacer	24
E03161	Radiation fin 1	25
E03162	Radiation fin 2	26
P28498	Thermistor	27
P28597	Capacitor	28
E03163	Capacitor	29
E02059	Band	30
E03831	Pcb-s	31
E03165	Plastic material	32
P21189	Push spacer	33
E03166	Pcb plate	34
E03474	Capacitor	35
E03909	Noise supressor	36
E03168	Screw	37
E03943	Electrical box	40

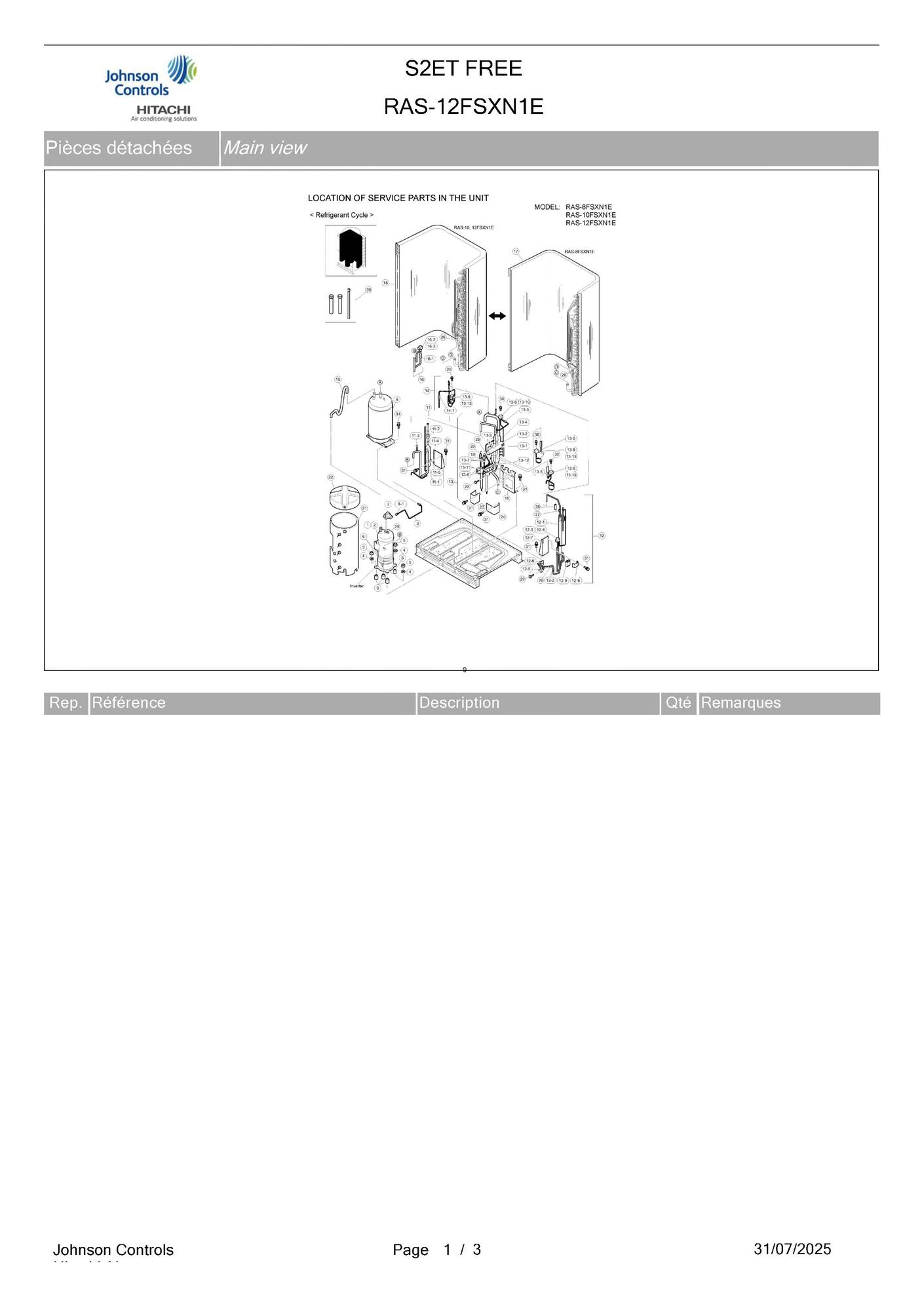

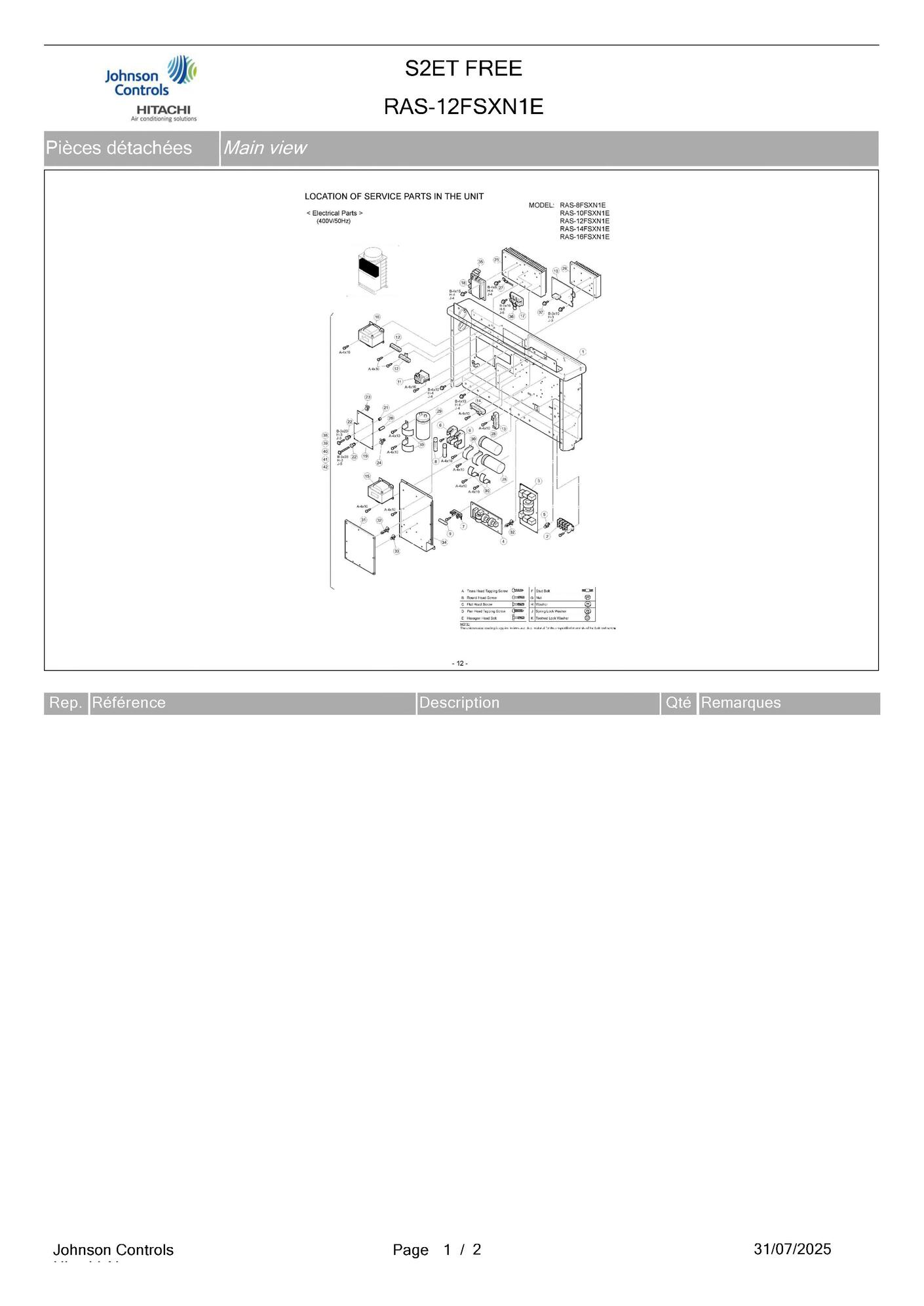

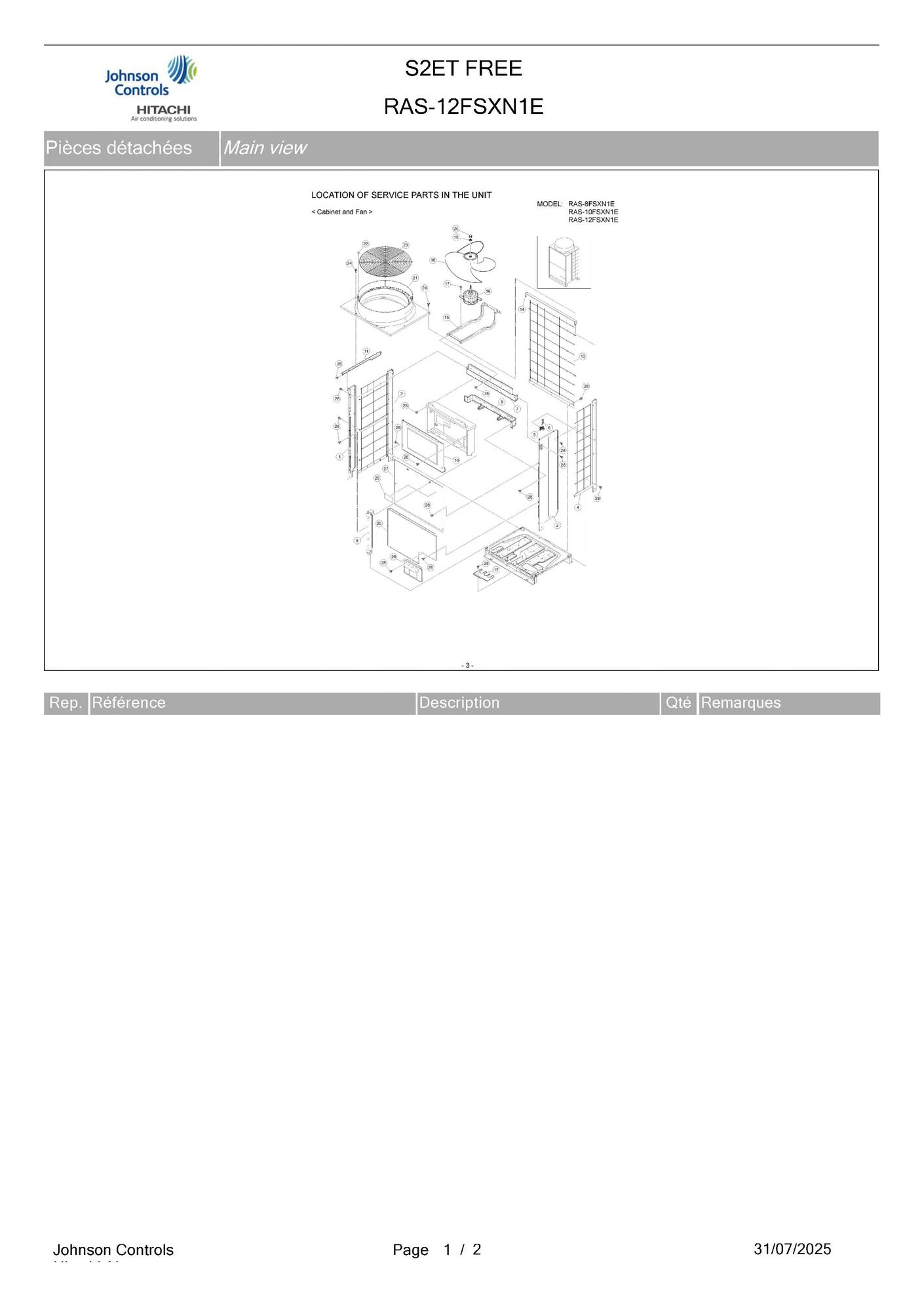

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité externe Hitachi RAS-12FSXN1E (S2ET FREE)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Electrical box plate	Hitachi Réf fabricant: E03908	avec délai sur devis
	1 page 3	Side cover l	Hitachi Réf fabricant: P28528	avec délai sur devis
	2 page 3	Cache lateral d	Hitachi Réf fabricant: P28527	avec délai sur devis
	2 page 5	Compressor da65phd-d1ye2	Hitachi Réf fabricant: 06954904	avec délai sur devis
	2 page 1	Terminal board	Hitachi Réf fabricant: E02519	avec délai sur devis
	3 page 1	Filtre	Hitachi Réf fabricant: P28595	avec délai sur devis
	3 page 3	Side cover l2 assy	Hitachi Réf fabricant: E03902	avec délai sur devis
	3 page 5	Vibration absorber	Hitachi Réf fabricant: P28639	avec délai sur devis
	4 page 1	Noise filter	Hitachi Réf fabricant: P28596	avec délai sur devis
	4 page 3	Side cover r2 assy	Hitachi Réf fabricant: E03903	avec délai sur devis
	4 page 5	Vibration absorber	Hitachi Réf fabricant: E00699	avec délai sur devis
	5 page 1	Plastic material	Hitachi Réf fabricant: P20985	avec délai sur devis
	5 page 5	Special nut	Hitachi Réf fabricant: P21245	avec délai sur devis
	5 page 3	Th holder	Hitachi Réf fabricant: E03089	avec délai sur devis
	6 page 1	Fuse holder	Hitachi Réf fabricant: P24729	avec délai sur devis
	6 page 5	Oil heater	Hitachi Réf fabricant: P28538	avec délai sur devis
	6 page 3	Thermistor - aire	Hitachi Réf fabricant: P22520	avec délai sur devis
	7 page 3	Front stay	Hitachi Réf fabricant: E03090	avec délai sur devis
	7 page 1	Fuse holder	Hitachi Réf fabricant: P24114	avec délai sur devis
	7 page 5	Rubber cap	Hitachi Réf fabricant: P24397	avec délai sur devis
	8 page 5	Accumulator	Hitachi Réf fabricant: E03914	avec délai sur devis
	8 page 1	Fuse	Hitachi Réf fabricant: P24776	avec délai sur devis
	8 page 3	Support stay assy	Hitachi Réf fabricant: E03904	avec délai sur devis
	9 page 3	D fix stay	Hitachi Réf fabricant: E03091	avec délai sur devis
	9 page 1	Fuse	Hitachi Réf fabricant: P28602	avec délai sur devis
	9 page 5	Oil pipe assy	Hitachi Réf fabricant: E03915	avec délai sur devis
	9-1 page 5	Check joint	Hitachi Réf fabricant: P29350	avec délai sur devis
	10 page 3	D-cover unit	Hitachi Réf fabricant: E03905	avec délai sur devis
	10 page 1	Fan controller	Hitachi Réf fabricant: E03159	avec délai sur devis
	10 page 5	Valve stay	Hitachi Réf fabricant: E03916	avec délai sur devis
	11 page 5	D pipe unit	Hitachi Réf fabricant: E03917	avec délai sur devis
	11 page 1	Magnetic contactor	Hitachi Réf fabricant: P24721	avec délai sur devis
	11 page 3	Upper stay	Hitachi Réf fabricant: E03092	avec délai sur devis
	11-1 page 5	Oil separator	Hitachi Réf fabricant: E03918	avec délai sur devis
	11-2 page 5	Check valve	Hitachi Réf fabricant: P27310	avec délai sur devis
	11-3 page 5	High pressure switch	Hitachi Réf fabricant: P25043	avec délai sur devis
	11-4 page 5	Stay for oil separator	Hitachi Réf fabricant: E03108	avec délai sur devis
	11-5 page 5	Saddle	Hitachi Réf fabricant: E03109	avec délai sur devis
	12 page 5	L pipe assy	Hitachi Réf fabricant: E03919	avec délai sur devis
	12 page 3	Piping cover	Hitachi Réf fabricant: E03095	avec délai sur devis
	12 page 1	Resistor	Hitachi Réf fabricant: P26062	avec délai sur devis
	12-1 page 5	Double tube	Hitachi Réf fabricant: E03920	avec délai sur devis
	12-2 page 5	Strainer	Hitachi Réf fabricant: P16943	avec délai sur devis
	12-3 page 5	Expansion valve	Hitachi Réf fabricant: P26007	avec délai sur devis
	12-4 page 5	Coil for expansion valve	Hitachi Réf fabricant: P27606	avec délai sur devis
	12-5 page 5	Stop valve	Hitachi Réf fabricant: P28918	avec délai sur devis
	12-6 page 5	Check joint	Hitachi Réf fabricant: P25044	avec délai sur devis
	12-7 page 5	Plate stay	Hitachi Réf fabricant: E03115	avec délai sur devis
	12-8 page 5	Plate stopper	Hitachi Réf fabricant: E03116	avec délai sur devis
	12-9 page 5	Rubber sheet	Hitachi Réf fabricant: E03921	avec délai sur devis
	13 page 5	4 way valve assy	Hitachi Réf fabricant: E03923	avec délai sur devis
	13 page 3	Protection net	Hitachi Réf fabricant: P29575	avec délai sur devis
	13 page 1	Resistor	Hitachi Réf fabricant: P28599	avec délai sur devis
	13-1 page 5	Reversing valve	Hitachi Réf fabricant: P29253	avec délai sur devis
	13-1... page 5	Check joint	Hitachi Réf fabricant: E03124	avec délai sur devis
	13-1... page 5	Coil for solenoid valve	Hitachi Réf fabricant: P30169	avec délai sur devis
	13-1... page 5	Coil for solenoid valve	Hitachi Réf fabricant: E03123	avec délai sur devis
	13-1... page 5	Stop valve	Hitachi Réf fabricant: P29260	avec délai sur devis
	13-2 page 5	Reversing valve	Hitachi Réf fabricant: P29252	avec délai sur devis
	13-3 page 5	Coil	Hitachi Réf fabricant: P29697	avec délai sur devis
	13-4 page 5	Strainer	Hitachi Réf fabricant: P28508	avec délai sur devis
	13-5 page 5	Filtre detendeur	Hitachi Réf fabricant: P25036	avec délai sur devis
	13-6 page 5	Check joint	Hitachi Réf fabricant: P25044	avec délai sur devis
	13-7 page 5	Pgc joint	Hitachi Réf fabricant: P27887	avec délai sur devis
	13-8 page 5	Solenoid valve	Hitachi Réf fabricant: P24511	avec délai sur devis
	13-9 page 5	Solenoid valve	Hitachi Réf fabricant: P25246	avec délai sur devis
	13-9 page 5	Solenoid valve	Hitachi Réf fabricant: P30165	avec délai sur devis
	14 page 5	Oil return pipe assy	Hitachi Réf fabricant: P30270	avec délai sur devis
	14 page 5	Oil return piping assy	Hitachi Réf fabricant: P29259	avec délai sur devis
	14 page 1	Resistor	Hitachi Réf fabricant: P28600	avec délai sur devis
	14 page 3	Upper rear stay	Hitachi Réf fabricant: P29577	avec délai sur devis
	14-1 page 5	Strainer	Hitachi Réf fabricant: P16943	avec délai sur devis
	15 page 3	Motor clamp	Hitachi Réf fabricant: E04004	avec délai sur devis
	15 page 5	Pipe s1 assy	Hitachi Réf fabricant: E03924	avec délai sur devis
	15 page 1	Reactor	Hitachi Réf fabricant: P28601	avec délai sur devis
	16 page 5	Exp. valve assy	Hitachi Réf fabricant: E03925	avec délai sur devis
	16 page 3	Fan motor	Hitachi Réf fabricant: P29980	avec délai sur devis
	16 page 1	Reactor	Hitachi Réf fabricant: P27217	avec délai sur devis
	16-1 page 5	Strainer	Hitachi Réf fabricant: P25041	avec délai sur devis
	16-2 page 5	Expansion valve	Hitachi Réf fabricant: P29262	avec délai sur devis
	16-3 page 5	Coil	Hitachi Réf fabricant: P29263	avec délai sur devis
	17 page 1	Diode module	Hitachi Réf fabricant: P27214	avec délai sur devis
	17 page 3	Screw	Hitachi Réf fabricant: E03097	avec délai sur devis
	18 page 5	Condenser assy	Hitachi Réf fabricant: E03927	avec délai sur devis
	18 page 3	Propeller fan	Hitachi Réf fabricant: P28483	avec délai sur devis
	18 page 1	Transistor m	Hitachi Réf fabricant: P27215	avec délai sur devis
	19 page 5	P-sensor	Hitachi Réf fabricant: P26013	avec délai sur devis
	19 page 1	Pcb for inverter	Hitachi Réf fabricant: P29549	avec délai sur devis
	19 page 3	Washer	Hitachi Réf fabricant: P23249	avec délai sur devis
	20 page 3	Domed nut	Hitachi Réf fabricant: P23248	avec délai sur devis
	20 page 5	P-sensor	Hitachi Réf fabricant: P26014	avec délai sur devis
	20 page 1	Plastic material	Hitachi Réf fabricant: P20986	avec délai sur devis
	21 page 3	Cabinet panel	Hitachi Réf fabricant: E01226	avec délai sur devis
	21 page 1	Plastic material	Hitachi Réf fabricant: P26099	avec délai sur devis
	21 page 5	Rc cover	Hitachi Réf fabricant: P29345	avec délai sur devis
	22 page 1	Plastic material	Hitachi Réf fabricant: P20987	avec délai sur devis
	22 page 3	Screw	Hitachi Réf fabricant: E03098	avec délai sur devis
	22 page 5	Sound proof cover	Hitachi Réf fabricant: P29803	avec délai sur devis
	23 page 3	Air grille	Hitachi Réf fabricant: P24215	avec délai sur devis
	23 page 1	Push spacer	Hitachi Réf fabricant: E01617	avec délai sur devis
	23 page 5	Valve cover 1	Hitachi Réf fabricant: E03093	avec délai sur devis
	24 page 1	Push spacer	Hitachi Réf fabricant: E01616	avec délai sur devis
	24 page 3	Screw	Hitachi Réf fabricant: P27991	avec délai sur devis
	24 page 5	Valve cover 2	Hitachi Réf fabricant: E03094	avec délai sur devis
	25 page 3	Front cover m2	Hitachi Réf fabricant: E03906	avec délai sur devis
	25 page 1	Radiation fin 1	Hitachi Réf fabricant: E03161	avec délai sur devis
	25 page 5	Thermistor	Hitachi Réf fabricant: P22521	avec délai sur devis
	26 page 3	Pipe cover 2	Hitachi Réf fabricant: E03907	avec délai sur devis
	26 page 1	Radiation fin 2	Hitachi Réf fabricant: E03162	avec délai sur devis
	26 page 5	Thermistor	Hitachi Réf fabricant: P23504	avec délai sur devis
	27 page 1	Thermistor	Hitachi Réf fabricant: P28498	avec délai sur devis
	27 page 5	Thermistor	Hitachi Réf fabricant: P23507	avec délai sur devis
	27 page 3	Trappe de service	Hitachi Réf fabricant: P28490	avec délai sur devis
	28 page 5	Accesory pipe	Hitachi Réf fabricant: E03133	avec délai sur devis
	28 page 1	Capacitor	Hitachi Réf fabricant: P28597	avec délai sur devis
	28 page 3	Sus screw	Hitachi Réf fabricant: P25678	avec délai sur devis
	29 page 1	Capacitor	Hitachi Réf fabricant: E03163	avec délai sur devis
	29 page 3	Hitachi label	Hitachi Réf fabricant: E03099	avec délai sur devis
	29 page 5	Screw	Hitachi Réf fabricant: P25673	avec délai sur devis
	30 page 1	Band	Hitachi Réf fabricant: E02059	avec délai sur devis
	30 page 5	Screw	Hitachi Réf fabricant: E03135	avec délai sur devis
	31 page 1	Pcb-s	Hitachi Réf fabricant: E03831	avec délai sur devis
	31 page 5	Sus screw	Hitachi Réf fabricant: P25678	avec délai sur devis
	32 page 1	Plastic material	Hitachi Réf fabricant: E03165	avec délai sur devis
	33 page 1	Push spacer	Hitachi Réf fabricant: P21189	avec délai sur devis
	34 page 1	Pcb plate	Hitachi Réf fabricant: E03166	avec délai sur devis
	35 page 1	Capacitor	Hitachi Réf fabricant: E03474	avec délai sur devis
	36 page 1	Noise supressor	Hitachi Réf fabricant: E03909	avec délai sur devis
	37 page 1	Screw	Hitachi Réf fabricant: E03168	avec délai sur devis
	40 page 1	Electrical box	Hitachi Réf fabricant: E03943	avec délai sur devis
