Unité externe Hitachi RAS-10FSXNH (S2ET FREE)



HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

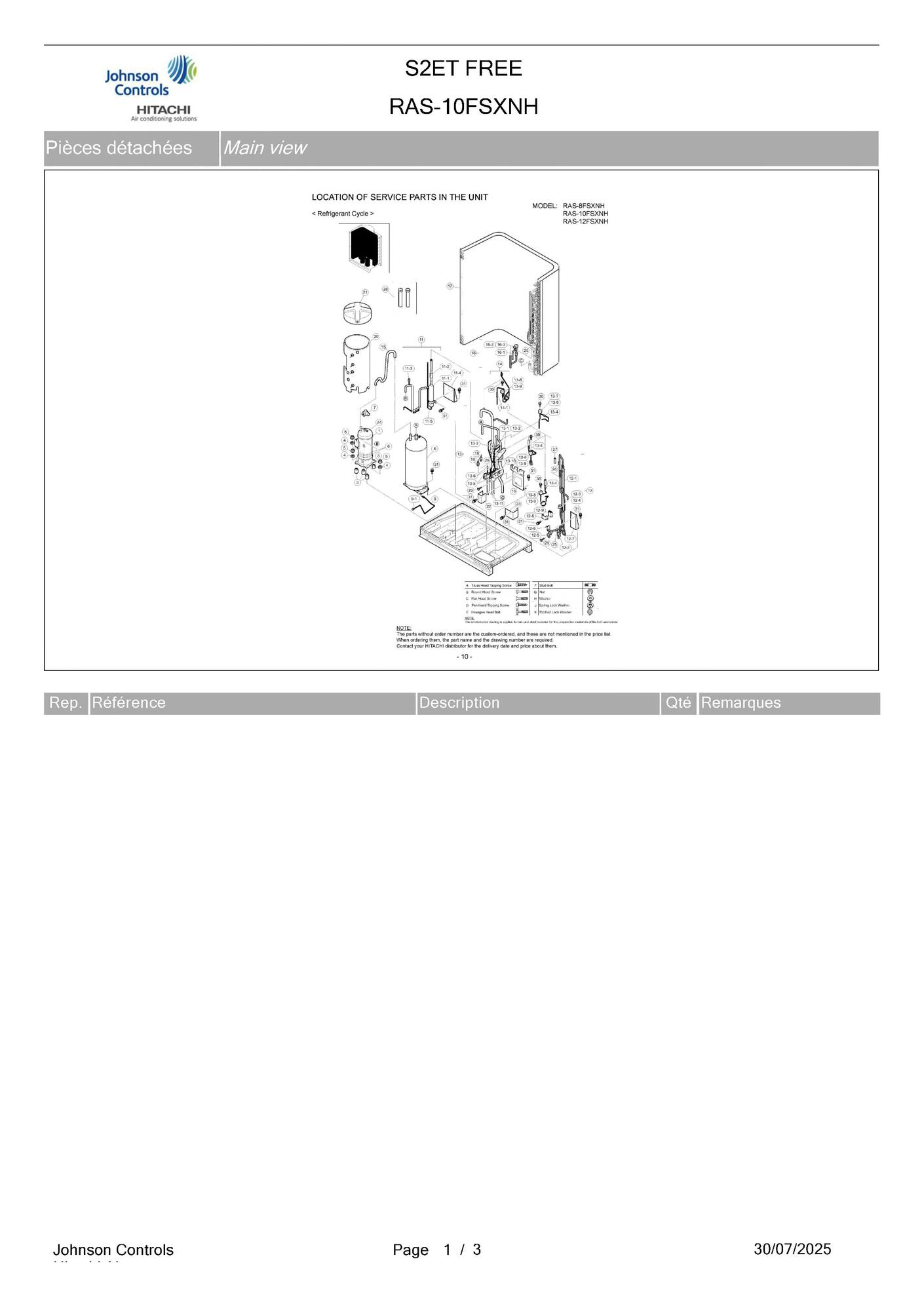

page 1

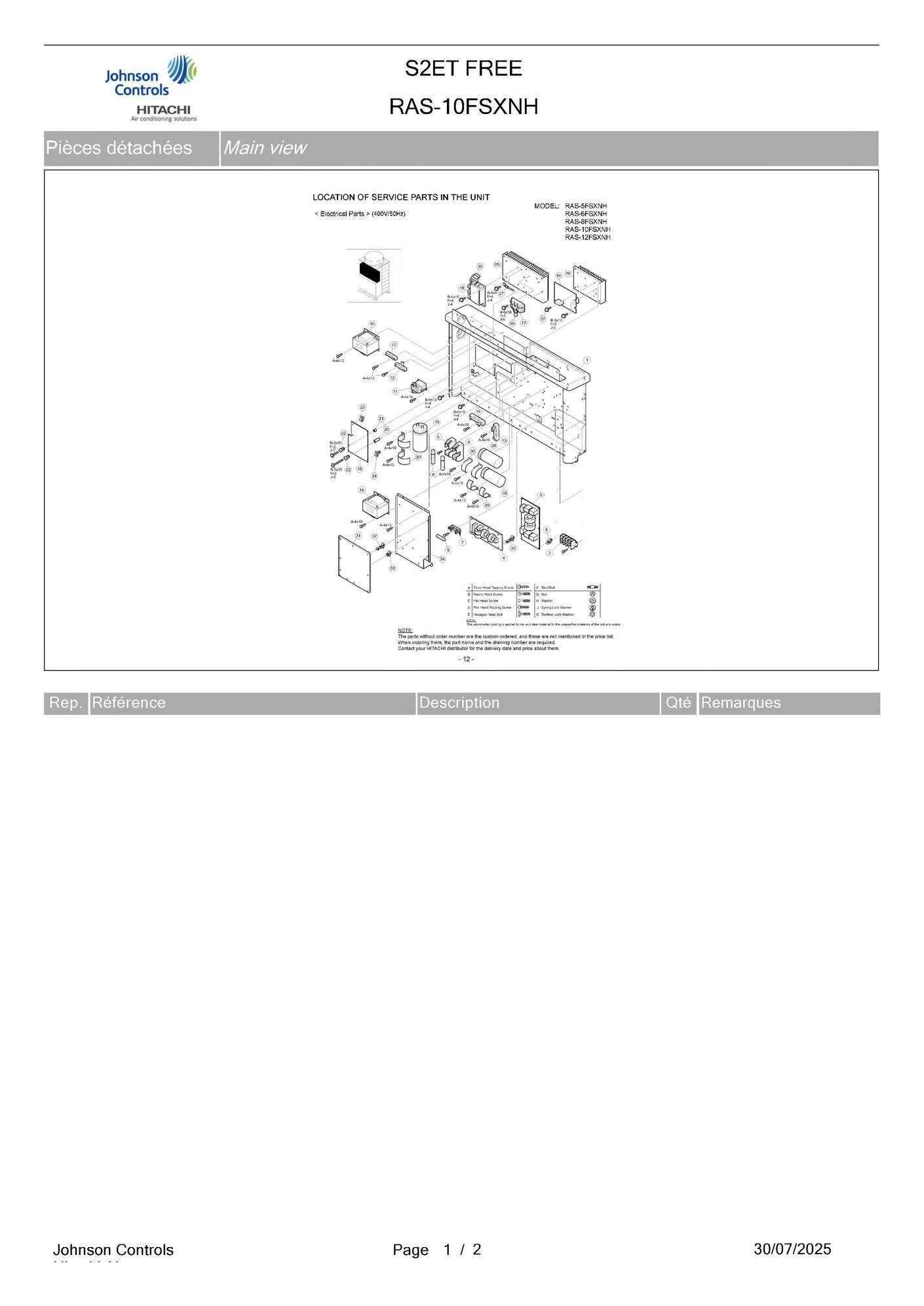

page 4

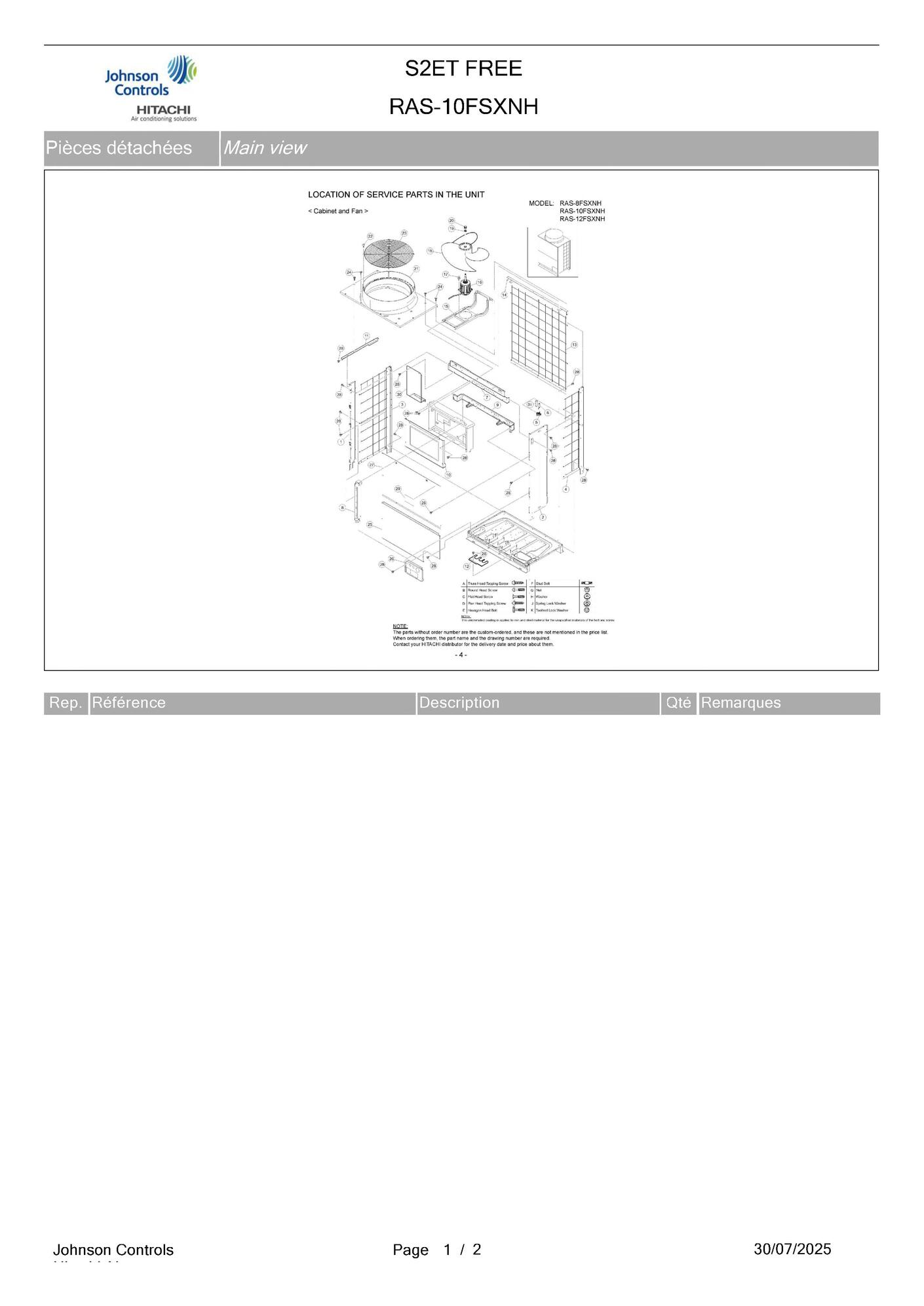

page 6
Pièces détachées Unité externe Hitachi RAS-10FSXNH (S2ET FREE) chez Pièces Express


Référence fabricant
Position Schéma
06954904 Compressor da65phd-d1ye2 1
P28639 Vibration absorber 3
P13109 Vibration absorber 4
P21245 Special nut 5
P28538 Oil heater 6
P24397 Rubber cap 7
P29249 Acumulator 8
17H16039 A Piping assy 9
P29350 Check joint 9-1
17F09346 A Valve stay 10
17B43515 A D- pipe assy 11
P29251 Oil separator 11-1
P27310 Check valve 11-2
P26839 Pressure sw 11-3
17H06170 A Stay for oil separator 11-4
29ZF0051 Saddle 11-5
17B44334 A L - pipe assy 12
17F05849 A Double tube assy 12-1
P25041 Strainer 12-2
P26007 Expansion valve 12-3
P27606 Coil for expansion valve 12-4
P28918 Stop valve 12-5
P25933 Check joint 12-6
17H06172 A Plate stay 12-7
17E25685 A Plate stopper 12-8
17H10681 A Rubber sheet 12-9
17B43517 A Reversing valve assy 13
P29253 Reversing valve 13-1
R4844 Check joint 13-1...
P29260 Stop valve 13-1...
P29697 Coil 13-2
P27603 Strainer 13-3
P25036 Filtre detendeur 13-4
P25933 Check joint 13-5
P27887 Pgc joint 13-6
P24511 Solenoid valve 13-7
P25246 Solenoid valve 13-8
P25307 Coil 13-9
P29255 Piping assy 14
P16943 Strainer 14-1
17H15766 A Pipe s1 assy 15
17H16037 A Exp. valve assy 16
P25041 Strainer 16-1
P29262 Expansion valve 16-2
P29263 Coil 16-3
P29633 Heat exchanger 17
P26013 P-sensor 18
P26014 P-sensor 19
P29345 Rc cover 20
P29803 Sound proof cover 21
17H06228 A Valve cover 1 22
17H06229 A Valve cover 2 23
P23508 Thermistor 24
P23504 Thermistor 25
P22523 Thermistor 26
P28838 Vinyl tube 27
17H07081 B Accesory pipe 28
P25673 Screw 29
17E19003 B Screw 30
P25678 Sus screw 31


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Hitachi RAS-10FSXNH (S2ET FREE)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
1 page 1 Compressor da65phd-d1ye2

Hitachi
Réf fabricant: 06954904
avec délai
sur devis
1 page 4 E-box

Hitachi
Réf fabricant: 17B41358 A
avec délai
sur devis
1 page 6 Side cover l

Hitachi
Réf fabricant: P28528
avec délai
sur devis
2 page 6 Cache lateral d

Hitachi
Réf fabricant: P28527
avec délai
sur devis
2 page 4 Terminal board

Hitachi
Réf fabricant: 17P00842 C
avec délai
sur devis
3 page 6 Cabinet panel

Hitachi
Réf fabricant: P29574
avec délai
sur devis
3 page 4 Filtre

Hitachi
Réf fabricant: P28595
avec délai
sur devis
3 page 1 Vibration absorber

Hitachi
Réf fabricant: P28639
avec délai
sur devis
4 page 6 Cabinet panel

Hitachi
Réf fabricant: P29349
avec délai
sur devis
4 page 4 Noise filter

Hitachi
Réf fabricant: P28596
avec délai
sur devis
4 page 1 Vibration absorber

Hitachi
Réf fabricant: P13109
avec délai
sur devis
5 page 4 Plastic material

Hitachi
Réf fabricant: P20985
avec délai
sur devis
5 page 1 Special nut

Hitachi
Réf fabricant: P21245
avec délai
sur devis
5 page 6 Th holder

Hitachi
Réf fabricant: 17D55179 A
avec délai
sur devis
6 page 4 Fuse holder

Hitachi
Réf fabricant: P24729
avec délai
sur devis
6 page 1 Oil heater

Hitachi
Réf fabricant: P28538
avec délai
sur devis
6 page 6 Thermistor - aire

Hitachi
Réf fabricant: P22520
avec délai
sur devis
7 page 6 Front stay

Hitachi
Réf fabricant: 17F03718 A
avec délai
sur devis
7 page 4 Fuse holder

Hitachi
Réf fabricant: P24114
avec délai
sur devis
7 page 1 Rubber cap

Hitachi
Réf fabricant: P24397
avec délai
sur devis
8 page 1 Acumulator

Hitachi
Réf fabricant: P29249
avec délai
sur devis
8 page 4 Fuse

Hitachi
Réf fabricant: P27268
avec délai
sur devis
8 page 6 Support stay assy

Hitachi
Réf fabricant: 17H16044 C
avec délai
sur devis
9 page 6 D fix l assy

Hitachi
Réf fabricant: 17F03698 A
avec délai
sur devis
9 page 4 Fuse

Hitachi
Réf fabricant: P28602
avec délai
sur devis
9 page 1 Piping assy

Hitachi
Réf fabricant: 17H16039 A
avec délai
sur devis
9-1 page 1 Check joint

Hitachi
Réf fabricant: P29350
avec délai
sur devis
10 page 6 E- box cover

Hitachi
Réf fabricant: 17F11283 A
avec délai
sur devis
10 page 4 Fan controller

Hitachi
Réf fabricant: P28479
avec délai
sur devis
10 page 1 Valve stay

Hitachi
Réf fabricant: 17F09346 A
avec délai
sur devis
11 page 1 D- pipe assy

Hitachi
Réf fabricant: 17B43515 A
avec délai
sur devis
11 page 4 Magnetic contactor

Hitachi
Réf fabricant: P24721
avec délai
sur devis
11 page 6 Upper stay

Hitachi
Réf fabricant: 17F04003 A
avec délai
sur devis
11-1 page 1 Oil separator

Hitachi
Réf fabricant: P29251
avec délai
sur devis
11-2 page 1 Check valve

Hitachi
Réf fabricant: P27310
avec délai
sur devis
11-3 page 1 Pressure sw

Hitachi
Réf fabricant: P26839
avec délai
sur devis
11-4 page 1 Stay for oil separator

Hitachi
Réf fabricant: 17H06170 A
avec délai
sur devis
11-5 page 1 Saddle

Hitachi
Réf fabricant: 29ZF0051
avec délai
sur devis
12 page 1 L - pipe assy

Hitachi
Réf fabricant: 17B44334 A
avec délai
sur devis
12 page 6 Piping cover

Hitachi
Réf fabricant: 17H06168 A
avec délai
sur devis
12 page 4 Resistor

Hitachi
Réf fabricant: P26062
avec délai
sur devis
12-1 page 1 Double tube assy

Hitachi
Réf fabricant: 17F05849 A
avec délai
sur devis
12-2 page 1 Strainer

Hitachi
Réf fabricant: P25041
avec délai
sur devis
12-3 page 1 Expansion valve

Hitachi
Réf fabricant: P26007
avec délai
sur devis
12-4 page 1 Coil for expansion valve

Hitachi
Réf fabricant: P27606
avec délai
sur devis
12-5 page 1 Stop valve

Hitachi
Réf fabricant: P28918
avec délai
sur devis
12-6 page 1 Check joint

Hitachi
Réf fabricant: P25933
avec délai
sur devis
12-7 page 1 Plate stay

Hitachi
Réf fabricant: 17H06172 A
avec délai
sur devis
12-8 page 1 Plate stopper

Hitachi
Réf fabricant: 17E25685 A
avec délai
sur devis
12-9 page 1 Rubber sheet

Hitachi
Réf fabricant: 17H10681 A
avec délai
sur devis
13 page 6 Protection net

Hitachi
Réf fabricant: P29576
avec délai
sur devis
13 page 4 Resistor

Hitachi
Réf fabricant: P28599
avec délai
sur devis
13 page 1 Reversing valve assy

Hitachi
Réf fabricant: 17B43517 A
avec délai
sur devis
13-1 page 1 Reversing valve

Hitachi
Réf fabricant: P29253
avec délai
sur devis
13-1... page 1 Check joint

Hitachi
Réf fabricant: R4844
avec délai
sur devis
13-1... page 1 Stop valve

Hitachi
Réf fabricant: P29260
avec délai
sur devis
13-2 page 1 Coil

Hitachi
Réf fabricant: P29697
avec délai
sur devis
13-3 page 1 Strainer

Hitachi
Réf fabricant: P27603
avec délai
sur devis
13-4 page 1 Filtre detendeur

Hitachi
Réf fabricant: P25036
avec délai
sur devis
13-5 page 1 Check joint

Hitachi
Réf fabricant: P25933
avec délai
sur devis
13-6 page 1 Pgc joint

Hitachi
Réf fabricant: P27887
avec délai
sur devis
13-7 page 1 Solenoid valve

Hitachi
Réf fabricant: P24511
avec délai
sur devis
13-8 page 1 Solenoid valve

Hitachi
Réf fabricant: P25246
avec délai
sur devis
13-9 page 1 Coil

Hitachi
Réf fabricant: P25307
avec délai
sur devis
14 page 1 Piping assy

Hitachi
Réf fabricant: P29255
avec délai
sur devis
14 page 4 Resistor

Hitachi
Réf fabricant: P28600
avec délai
sur devis
14 page 6 Stay

Hitachi
Réf fabricant: P29578
avec délai
sur devis
14-1 page 1 Strainer

Hitachi
Réf fabricant: P16943
avec délai
sur devis
15 page 6 Motor clamp

Hitachi
Réf fabricant: P28489
avec délai
sur devis
15 page 1 Pipe s1 assy

Hitachi
Réf fabricant: 17H15766 A
avec délai
sur devis
15 page 4 Reactor

Hitachi
Réf fabricant: P28601
avec délai
sur devis
16 page 1 Exp. valve assy

Hitachi
Réf fabricant: 17H16037 A
avec délai
sur devis
16 page 6 Fan motor

Hitachi
Réf fabricant: P28768
avec délai
sur devis
16 page 4 Reactor

Hitachi
Réf fabricant: P27217
avec délai
sur devis
16-1 page 1 Strainer

Hitachi
Réf fabricant: P25041
avec délai
sur devis
16-2 page 1 Expansion valve

Hitachi
Réf fabricant: P29262
avec délai
sur devis
16-3 page 1 Coil

Hitachi
Réf fabricant: P29263
avec délai
sur devis
17 page 4 Diode module

Hitachi
Réf fabricant: P27779
avec délai
sur devis
17 page 1 Heat exchanger

Hitachi
Réf fabricant: P29633
avec délai
sur devis
17 page 6 M5sus bolt

Hitachi
Réf fabricant: P26970
avec délai
sur devis
18 page 1 P-sensor

Hitachi
Réf fabricant: P26013
avec délai
sur devis
18 page 6 Propeller fan

Hitachi
Réf fabricant: P28483
avec délai
sur devis
18 page 4 Transistor m

Hitachi
Réf fabricant: P27787
avec délai
sur devis
19 page 1 P-sensor

Hitachi
Réf fabricant: P26014
avec délai
sur devis
19 page 4 Pcb for inverter

Hitachi
Réf fabricant: P29549
avec délai
sur devis
19 page 6 Washer

Hitachi
Réf fabricant: P23249
avec délai
sur devis
20 page 6 Domed nut

Hitachi
Réf fabricant: P23248
avec délai
sur devis
20 page 4 Plastic material

Hitachi
Réf fabricant: P20986
avec délai
sur devis
20 page 1 Rc cover

Hitachi
Réf fabricant: P29345
avec délai
sur devis
21 page 6 Cabinet panel

Hitachi
Réf fabricant: P26482
avec délai
sur devis
21 page 4 Plastic material

Hitachi
Réf fabricant: P26099
avec délai
sur devis
21 page 1 Sound proof cover

Hitachi
Réf fabricant: P29803
avec délai
sur devis
22 page 4 Plastic material

Hitachi
Réf fabricant: P20987
avec délai
sur devis
22 page 6 Screw

Hitachi
Réf fabricant: P29372
avec délai
sur devis
22 page 1 Valve cover 1

Hitachi
Réf fabricant: 17H06228 A
avec délai
sur devis
23 page 6 Air grille

Hitachi
Réf fabricant: P24215
avec délai
sur devis
23 page 4 Push spacer

Hitachi
Réf fabricant: P26472
avec délai
sur devis
23 page 1 Valve cover 2

Hitachi
Réf fabricant: 17H06229 A
avec délai
sur devis
24 page 4 Push spacer

Hitachi
Réf fabricant: P26473
avec délai
sur devis
24 page 6 Screw

Hitachi
Réf fabricant: P27991
avec délai
sur devis
24 page 1 Thermistor

Hitachi
Réf fabricant: P23508
avec délai
sur devis
25 page 6 Cabinet panel

Hitachi
Réf fabricant: P29269
avec délai
sur devis
25 page 4 Radiation fin 1

Hitachi
Réf fabricant: 17F03877 A
avec délai
sur devis
25 page 1 Thermistor

Hitachi
Réf fabricant: P23504
avec délai
sur devis
26 page 6 Piping cover

Hitachi
Réf fabricant: 17F09247 A
avec délai
sur devis
26 page 4 Radiation fin 2

Hitachi
Réf fabricant: 17F03878 A
avec délai
sur devis
26 page 1 Thermistor

Hitachi
Réf fabricant: P22523
avec délai
sur devis
27 page 6 Service cover

Hitachi
Réf fabricant: P28491
avec délai
sur devis
27 page 4 Thermistor

Hitachi
Réf fabricant: P28498
avec délai
sur devis
27 page 1 Vinyl tube

Hitachi
Réf fabricant: P28838
avec délai
sur devis
28 page 1 Accesory pipe

Hitachi
Réf fabricant: 17H07081 B
avec délai
sur devis
28 page 4 Capacitor

Hitachi
Réf fabricant: P28597
avec délai
sur devis
28 page 6 Sus screw

Hitachi
Réf fabricant: P25678
avec délai
sur devis
29 page 4 Capacitor

Hitachi
Réf fabricant: P28598
avec délai
sur devis
29 page 6 Hitachi label

Hitachi
Réf fabricant: 17G93883 A
avec délai
sur devis
29 page 1 Screw

Hitachi
Réf fabricant: P25673
avec délai
sur devis
30 page 4 Band

Hitachi
Réf fabricant: 17D52835 A
avec délai
sur devis
30 page 6 Fan cover

Hitachi
Réf fabricant: 17H05607 A
avec délai
sur devis
30 page 1 Screw

Hitachi
Réf fabricant: 17E19003 B
avec délai
sur devis
31 page 4 Pcb-s

Hitachi
Réf fabricant: E03831
avec délai
sur devis
31 page 1 Sus screw

Hitachi
Réf fabricant: P25678
avec délai
sur devis
31 page 6 Vinyl tube

Hitachi
Réf fabricant: P28838
avec délai
sur devis
32 page 4 Spacer

Hitachi
Réf fabricant: P21187
avec délai
sur devis
33 page 4 Push spacer

Hitachi
Réf fabricant: P21189
avec délai
sur devis
34 page 4 Pcb plate

Hitachi
Réf fabricant: 17F05519 A
avec délai
sur devis
35 page 4 Cs1 cs2

Hitachi
Réf fabricant: P27998
avec délai
sur devis
36 page 4 Noise supressor

Hitachi
Réf fabricant: 17G85788 D
avec délai
sur devis
37 page 4 Screw

Hitachi
Réf fabricant: 17H09678 A
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Hitachi RAS-10FSXNH (S2ET FREE) ainsi que des liens vers les articles Hitachi. En parcourant la page Hitachi, vous pourrez également trouver toutes les pièces Hitachi présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
