Unité externe Hitachi RAS-18FSXN (S2ET FREE)

HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

page 1

page 4

page 6

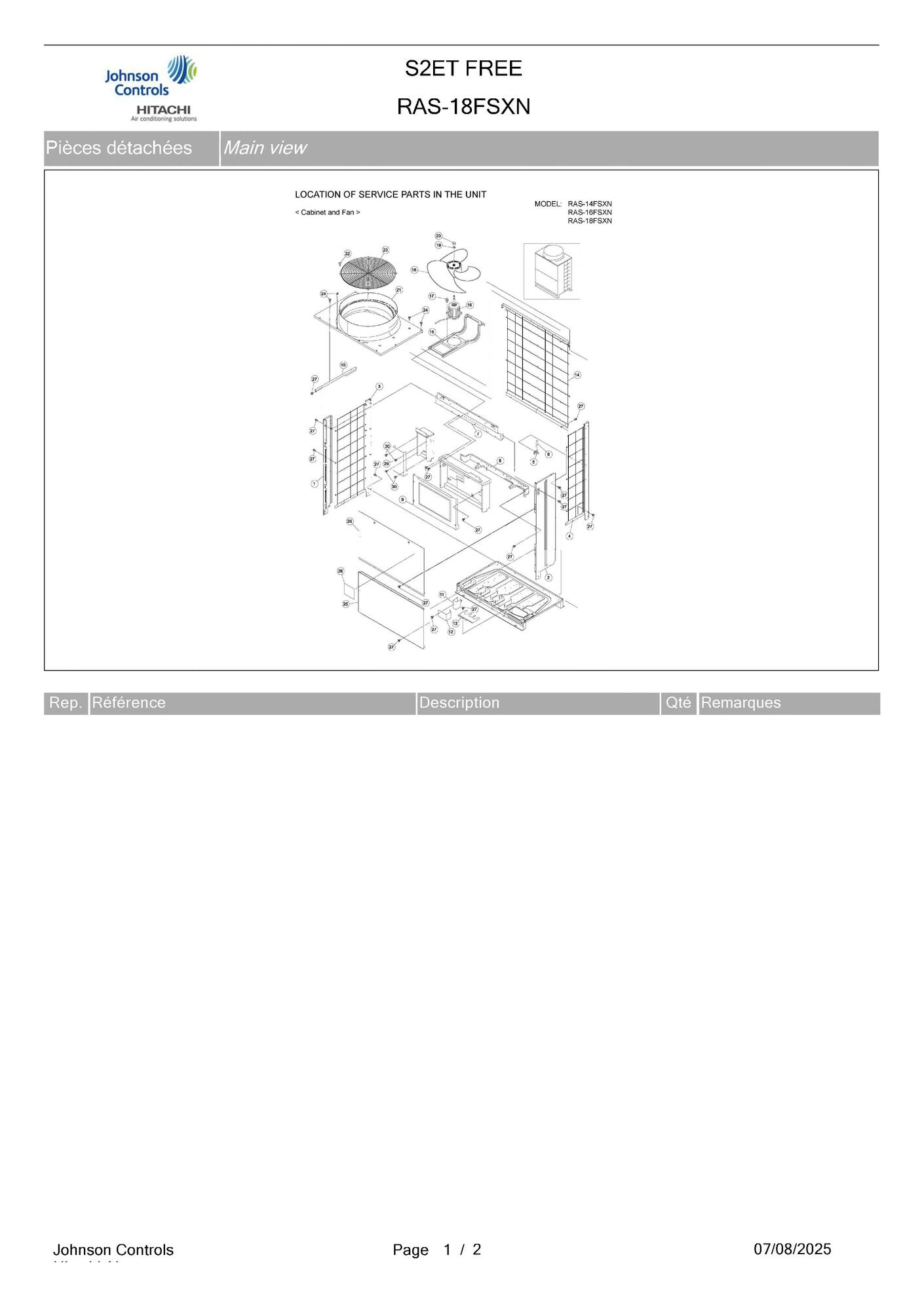

page 8

Position

Schéma

06954214	Compressor e656dhd-65d2y	1
06964124	Compressor e855dh-80d2y	3
P17308	Vibration absorber	4
P13109	Vibration absorber	5
P21245	Special nut	6
P27428	Washer	7
P28538	Oil heater	8-1
P28539	Oil heater	8-2
P24397	Rubber cap	9
E03137	Accumulator	10
E03138	Oil pipe assy	11
P25044	Check joint	11-1
E03104	Valve stay	12
E03141	D-pipe assy	13
E03106	Os assy	13-1
P27310	Check valve	13-2
P25043	High pressure switch	13-3
E03142	Stay for oil separator	13-4
E03109	Saddle	13-5
E03144	L-pipe assy	14
E03145	Double tube assy	14-1
E03111	Double tube	14-2
P25041	Strainer	14-3
P26007	Expansion valve	14-4
P27606	Coil for expansion valve	14-5
E01511	Stop valve	14-6
E03115	Plate stay	14-7
E03116	Plate stopper	14-8
E03117	Rubber sheet	14-9
E03146	Reversing valve assy	15
P26468	Four way valve	15-1
E03124	Check joint	15-1...
E03123	Coil for solenoid valve	15-1...
P25036	Filtre detendeur	15-1...
P28503	Return oil pipe 1 assy	15-1...
P28504	Return oil pipe 2 assy	15-1...
P25246	Solenoid valve	15-1...
P16943	Strainer	15-1...
P26678	Coil for 4-way valve	15-2
P28507	Stop valve	15-3
E03119	Valve stay	15-4
E03120	Screw	15-5
P27603	Strainer	15-6
P25044	Check joint	15-7
E03121	Boss	15-8...
P26292	Check joint	15-8...
E03122	Pipe 1	15-8...
P24511	Solenoid valve	15-9
E03147	S-pipe assy	16
E03148	S-pipe assy 2	17
E03150	Expasion valve assy	19
P25041	Strainer	19-1
P27611	Exp. valve	19-2
P27612	Coil for exp. valve	19-3
E03129	Heat exchanger	21
P26013	P-sensor	22
P26014	P-sensor	23
P29345	Rc cover	25
P29803	Sound proof cover	26
P23507	Thermistor	27
P22521	Thermistor	28
E00764	Thermistor	29
E03155	Accessory pipe	32
E04326	Screw	33
E03135	Screw	34
P25678	Sus screw	35

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité externe Hitachi RAS-18FSXN (S2ET FREE)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Compressor e656dhd-65d2y	Hitachi Réf fabricant: 06954214	avec délai sur devis
	1 page 4	E-box	Hitachi Réf fabricant: E03156	avec délai sur devis
	1 page 8	Side cover l	Hitachi Réf fabricant: P28528	avec délai sur devis
	1 page 6	Sub e-box	Hitachi Réf fabricant: E03169	avec délai sur devis
	2 page 8	Cache lateral d	Hitachi Réf fabricant: P28527	avec délai sur devis
	2 page 4	Terminal board	Hitachi Réf fabricant: E03158	avec délai sur devis
	2 page 6	Terminal board	Hitachi Réf fabricant: E03170	avec délai sur devis
	3 page 1	Compressor e855dh-80d2y	Hitachi Réf fabricant: 06964124	avec délai sur devis
	3 page 4	Filtre	Hitachi Réf fabricant: P28595	avec délai sur devis
	3 page 6	Fuse holder	Hitachi Réf fabricant: P24729	avec délai sur devis
	3 page 8	Side cover 2 l	Hitachi Réf fabricant: P28486	avec délai sur devis
	4 page 8	Cache lateral 2d	Hitachi Réf fabricant: P28487	avec délai sur devis
	4 page 6	Fuse (32a)	Hitachi Réf fabricant: E00808	avec délai sur devis
	4 page 4	Noise filter	Hitachi Réf fabricant: P28596	avec délai sur devis
	4 page 1	Vibration absorber	Hitachi Réf fabricant: P17308	avec délai sur devis
	5 page 6	Magnetic contactor	Hitachi Réf fabricant: P24774	avec délai sur devis
	5 page 4	Plastic material	Hitachi Réf fabricant: P20985	avec délai sur devis
	5 page 8	Th holder	Hitachi Réf fabricant: E03089	avec délai sur devis
	5 page 1	Vibration absorber	Hitachi Réf fabricant: P13109	avec délai sur devis
	6 page 4	Fuse holder	Hitachi Réf fabricant: P24729	avec délai sur devis
	6 page 6	Sensor	Hitachi Réf fabricant: P20481	avec délai sur devis
	6 page 1	Special nut	Hitachi Réf fabricant: P21245	avec délai sur devis
	6 page 8	Thermistor - aire	Hitachi Réf fabricant: P22520	avec délai sur devis
	7 page 8	Front stay	Hitachi Réf fabricant: E03100	avec délai sur devis
	7 page 4	Fuse holder	Hitachi Réf fabricant: P24114	avec délai sur devis
	7 page 1	Washer	Hitachi Réf fabricant: P27428	avec délai sur devis
	8 page 8	D fix l assy	Hitachi Réf fabricant: E03101	avec délai sur devis
	8 page 4	Fuse	Hitachi Réf fabricant: P24776	avec délai sur devis
	8-1 page 1	Oil heater	Hitachi Réf fabricant: P28538	avec délai sur devis
	8-2 page 1	Oil heater	Hitachi Réf fabricant: P28539	avec délai sur devis
	9 page 8	D-cover unit	Hitachi Réf fabricant: E03086	avec délai sur devis
	9 page 4	Fuse	Hitachi Réf fabricant: P28602	avec délai sur devis
	9 page 1	Rubber cap	Hitachi Réf fabricant: P24397	avec délai sur devis
	10 page 1	Accumulator	Hitachi Réf fabricant: E03137	avec délai sur devis
	10 page 4	Fan controller	Hitachi Réf fabricant: E03159	avec délai sur devis
	10 page 8	Upper stay	Hitachi Réf fabricant: E03092	avec délai sur devis
	11 page 4	Magnetic contactor	Hitachi Réf fabricant: P24721	avec délai sur devis
	11 page 1	Oil pipe assy	Hitachi Réf fabricant: E03138	avec délai sur devis
	11 page 8	Valve cover 1	Hitachi Réf fabricant: E03093	avec délai sur devis
	11-1 page 1	Check joint	Hitachi Réf fabricant: P25044	avec délai sur devis
	12 page 4	Resistor	Hitachi Réf fabricant: P26062	avec délai sur devis
	12 page 8	Valve cover 2	Hitachi Réf fabricant: E03094	avec délai sur devis
	12 page 1	Valve stay	Hitachi Réf fabricant: E03104	avec délai sur devis
	13 page 1	D-pipe assy	Hitachi Réf fabricant: E03141	avec délai sur devis
	13 page 8	Piping cover	Hitachi Réf fabricant: E03095	avec délai sur devis
	13 page 4	Resistor	Hitachi Réf fabricant: P28599	avec délai sur devis
	13-1 page 1	Os assy	Hitachi Réf fabricant: E03106	avec délai sur devis
	13-2 page 1	Check valve	Hitachi Réf fabricant: P27310	avec délai sur devis
	13-3 page 1	High pressure switch	Hitachi Réf fabricant: P25043	avec délai sur devis
	13-4 page 1	Stay for oil separator	Hitachi Réf fabricant: E03142	avec délai sur devis
	13-5 page 1	Saddle	Hitachi Réf fabricant: E03109	avec délai sur devis
	14 page 1	L-pipe assy	Hitachi Réf fabricant: E03144	avec délai sur devis
	14 page 8	Protector net	Hitachi Réf fabricant: P28485	avec délai sur devis
	14 page 4	Resistor	Hitachi Réf fabricant: P28600	avec délai sur devis
	14-1 page 1	Double tube assy	Hitachi Réf fabricant: E03145	avec délai sur devis
	14-2 page 1	Double tube	Hitachi Réf fabricant: E03111	avec délai sur devis
	14-3 page 1	Strainer	Hitachi Réf fabricant: P25041	avec délai sur devis
	14-4 page 1	Expansion valve	Hitachi Réf fabricant: P26007	avec délai sur devis
	14-5 page 1	Coil for expansion valve	Hitachi Réf fabricant: P27606	avec délai sur devis
	14-6 page 1	Stop valve	Hitachi Réf fabricant: E01511	avec délai sur devis
	14-7 page 1	Plate stay	Hitachi Réf fabricant: E03115	avec délai sur devis
	14-8 page 1	Plate stopper	Hitachi Réf fabricant: E03116	avec délai sur devis
	14-9 page 1	Rubber sheet	Hitachi Réf fabricant: E03117	avec délai sur devis
	15 page 8	Clamp unit	Hitachi Réf fabricant: E04002	avec délai sur devis
	15 page 4	Reactor	Hitachi Réf fabricant: P28601	avec délai sur devis
	15 page 1	Reversing valve assy	Hitachi Réf fabricant: E03146	avec délai sur devis
	15-1 page 1	Four way valve	Hitachi Réf fabricant: P26468	avec délai sur devis
	15-1... page 1	Check joint	Hitachi Réf fabricant: E03124	avec délai sur devis
	15-1... page 1	Coil for solenoid valve	Hitachi Réf fabricant: E03123	avec délai sur devis
	15-1... page 1	Filtre detendeur	Hitachi Réf fabricant: P25036	avec délai sur devis
	15-1... page 1	Return oil pipe 1 assy	Hitachi Réf fabricant: P28503	avec délai sur devis
	15-1... page 1	Return oil pipe 2 assy	Hitachi Réf fabricant: P28504	avec délai sur devis
	15-1... page 1	Solenoid valve	Hitachi Réf fabricant: P25246	avec délai sur devis
	15-1... page 1	Strainer	Hitachi Réf fabricant: P16943	avec délai sur devis
	15-2 page 1	Coil for 4-way valve	Hitachi Réf fabricant: P26678	avec délai sur devis
	15-3 page 1	Stop valve	Hitachi Réf fabricant: P28507	avec délai sur devis
	15-4 page 1	Valve stay	Hitachi Réf fabricant: E03119	avec délai sur devis
	15-5 page 1	Screw	Hitachi Réf fabricant: E03120	avec délai sur devis
	15-6 page 1	Strainer	Hitachi Réf fabricant: P27603	avec délai sur devis
	15-7 page 1	Check joint	Hitachi Réf fabricant: P25044	avec délai sur devis
	15-8... page 1	Boss	Hitachi Réf fabricant: E03121	avec délai sur devis
	15-8... page 1	Check joint	Hitachi Réf fabricant: P26292	avec délai sur devis
	15-8... page 1	Pipe 1	Hitachi Réf fabricant: E03122	avec délai sur devis
	15-9 page 1	Solenoid valve	Hitachi Réf fabricant: P24511	avec délai sur devis
	16 page 8	Fan motor	Hitachi Réf fabricant: P28768	avec délai sur devis
	16 page 4	Reactor	Hitachi Réf fabricant: P27217	avec délai sur devis
	16 page 1	S-pipe assy	Hitachi Réf fabricant: E03147	avec délai sur devis
	17 page 4	Diode module	Hitachi Réf fabricant: P27214	avec délai sur devis
	17 page 8	M5sus bolt	Hitachi Réf fabricant: P26970	avec délai sur devis
	17 page 1	S-pipe assy 2	Hitachi Réf fabricant: E03148	avec délai sur devis
	18 page 8	Propeller fan	Hitachi Réf fabricant: P28483	avec délai sur devis
	18 page 4	Transistor m	Hitachi Réf fabricant: P27215	avec délai sur devis
	19 page 1	Expasion valve assy	Hitachi Réf fabricant: E03150	avec délai sur devis
	19 page 4	Pcb for inverter	Hitachi Réf fabricant: P29549	avec délai sur devis
	19 page 8	Washer	Hitachi Réf fabricant: P23249	avec délai sur devis
	19-1 page 1	Strainer	Hitachi Réf fabricant: P25041	avec délai sur devis
	19-2 page 1	Exp. valve	Hitachi Réf fabricant: P27611	avec délai sur devis
	19-3 page 1	Coil for exp. valve	Hitachi Réf fabricant: P27612	avec délai sur devis
	20 page 8	Domed nut	Hitachi Réf fabricant: P23248	avec délai sur devis
	20 page 4	Plastic material	Hitachi Réf fabricant: P20986	avec délai sur devis
	21 page 1	Heat exchanger	Hitachi Réf fabricant: E03129	avec délai sur devis
	21 page 4	Plastic material	Hitachi Réf fabricant: P26099	avec délai sur devis
	21 page 8	Upper cover	Hitachi Réf fabricant: E04003	avec délai sur devis
	22 page 1	P-sensor	Hitachi Réf fabricant: P26013	avec délai sur devis
	22 page 4	Plastic material	Hitachi Réf fabricant: P20987	avec délai sur devis
	22 page 8	Screw	Hitachi Réf fabricant: E03098	avec délai sur devis
	23 page 8	Air grille	Hitachi Réf fabricant: P24215	avec délai sur devis
	23 page 1	P-sensor	Hitachi Réf fabricant: P26014	avec délai sur devis
	23 page 4	Push spacer	Hitachi Réf fabricant: E01617	avec délai sur devis
	24 page 4	Push spacer	Hitachi Réf fabricant: E01616	avec délai sur devis
	24 page 8	Screw	Hitachi Réf fabricant: P27991	avec délai sur devis
	25 page 8	Front cover	Hitachi Réf fabricant: P28493	avec délai sur devis
	25 page 4	Radiation fin 1	Hitachi Réf fabricant: E03161	avec délai sur devis
	25 page 1	Rc cover	Hitachi Réf fabricant: P29345	avec délai sur devis
	26 page 4	Radiation fin 2	Hitachi Réf fabricant: E03162	avec délai sur devis
	26 page 8	Service cover	Hitachi Réf fabricant: P28491	avec délai sur devis
	26 page 1	Sound proof cover	Hitachi Réf fabricant: P29803	avec délai sur devis
	27 page 8	Sus screw	Hitachi Réf fabricant: P25678	avec délai sur devis
	27 page 1	Thermistor	Hitachi Réf fabricant: P23507	avec délai sur devis
	27 page 4	Thermistor	Hitachi Réf fabricant: P28498	avec délai sur devis
	28 page 4	Capacitor	Hitachi Réf fabricant: P28597	avec délai sur devis
	28 page 8	Hitachi label	Hitachi Réf fabricant: E03099	avec délai sur devis
	28 page 1	Thermistor	Hitachi Réf fabricant: P22521	avec délai sur devis
	29 page 4	Capacitor	Hitachi Réf fabricant: E03163	avec délai sur devis
	29 page 8	Sub e-box cover	Hitachi Réf fabricant: E03102	avec délai sur devis
	29 page 1	Thermistor	Hitachi Réf fabricant: E00764	avec délai sur devis
	30 page 4	Band	Hitachi Réf fabricant: E02059	avec délai sur devis
	30 page 8	Sus screw	Hitachi Réf fabricant: P25678	avec délai sur devis
	31 page 4	Pcb1	Hitachi Réf fabricant: P29033	avec délai sur devis
	32 page 1	Accessory pipe	Hitachi Réf fabricant: E03155	avec délai sur devis
	32 page 4	Plastic material	Hitachi Réf fabricant: E03165	avec délai sur devis
	33 page 4	Push spacer	Hitachi Réf fabricant: P21189	avec délai sur devis
	33 page 1	Screw	Hitachi Réf fabricant: E04326	avec délai sur devis
	34 page 4	Pcb plate	Hitachi Réf fabricant: E03166	avec délai sur devis
	34 page 1	Screw	Hitachi Réf fabricant: E03135	avec délai sur devis
	35 page 4	Capacitor	Hitachi Réf fabricant: E03474	avec délai sur devis
	35 page 1	Sus screw	Hitachi Réf fabricant: P25678	avec délai sur devis
	36 page 4	Noise supressor	Hitachi Réf fabricant: E03909	avec délai sur devis
	37 page 4	Screw	Hitachi Réf fabricant: E03168	avec délai sur devis
	43 page 4	Electrical box	Hitachi Réf fabricant: E03689	avec délai sur devis
	44 page 4	Sub electrical box	Hitachi Réf fabricant: E03693	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Hitachi RAS-18FSXN (S2ET FREE) ainsi que des liens vers les articles Hitachi. En parcourant la page Hitachi, vous pourrez également trouver toutes les pièces Hitachi présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
