Unité externe Hitachi RAS-16FSG (S2ET FREE)

HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

page 1

page 4

Position

Schéma

P23255	Pressure sw	U01A
P22519	Pressure sw	U01B
P22518	Pressure sw	U01C
P23456	Fuse	U04
P23431	Capacitor	U14A
P23607	Capacitor	U14B
P17851	Capacitor	U14C
P22520	Thermistor - aire	U15A
P22521	Thermistor	U15B
P22522	Thermistor	U15C
P22523	Thermistor	U15D
P23039	Thermistor te2	U15E
P23041	Thermistor	U15F
P23799	Noise filter	U16A
P23798	Noise filter	U16B
P23800	Transistor module	U17
P23801	Diode module	U18
P22528	Sensor	U19
P22526	Exp. valve	U21A
P22517	Exp. valve coil	U21B
P22688	Stop valve	U27A
P22689	Stop valve	U27B
R4206	Check joint	U28A
P22525	Check joint	U28B
P10486	Check joint	U28C
P19679	Strainer or dryer	U30A
C4204	Strainer	U30B
P21169	Dist. strainer	U30C
P17308	Vibration absorber	U32A
P13109	Vibration absorber	U32B
P22497	Air grille	U34A
P22489	P22489	U34B
P22683	Condenser assy	U40
P23608	Check valve	U42A
P20607	Check valve	U42B
P20606	Check valve	U42C
P23807	Electrical box ass y	U48
P22493	Propeller fan	U51
P22675	Separateur d huile	U55
P22687	Sight glass	U57
P22674	Receiver assy	U58
P23804	Noise supressor	U62A
P23802	Noise supressor	U62B
P17225	Spacer	U65A
P20984	Plastic material	U65B
P20986	Plastic material	U65C
P20987	Plastic material	U65D
P20985	Plastic material	U65E
06853324	Compressor g601dhm-90d1	U70A
06843424	Compressor ( g402dhvm-64d1 )	U70B
P22491	Moteur	U71A
P23455	Motor	U71B
P23803	Magnetic contactor	U72
P20012	Resistor	U74A
P23796	Resistor	U74B
P23797	Resistor	U74C
P20865	Solenoid valve	U77
P22159	Oil heater	U78
P23458	4-way valve assy	U79A
P22133	4-way valve assy	U79B
P22537	Transformer	U82A
P23373	Transformer	U82B
P23766	Pcb	U85A
P23372	Printed circuit board	U85B
P23764	Pcb 3	U85C
P23614	Accumulator	U89
P23245	Cabinet panel	U98A
P22495	Cabinet panel	U98B

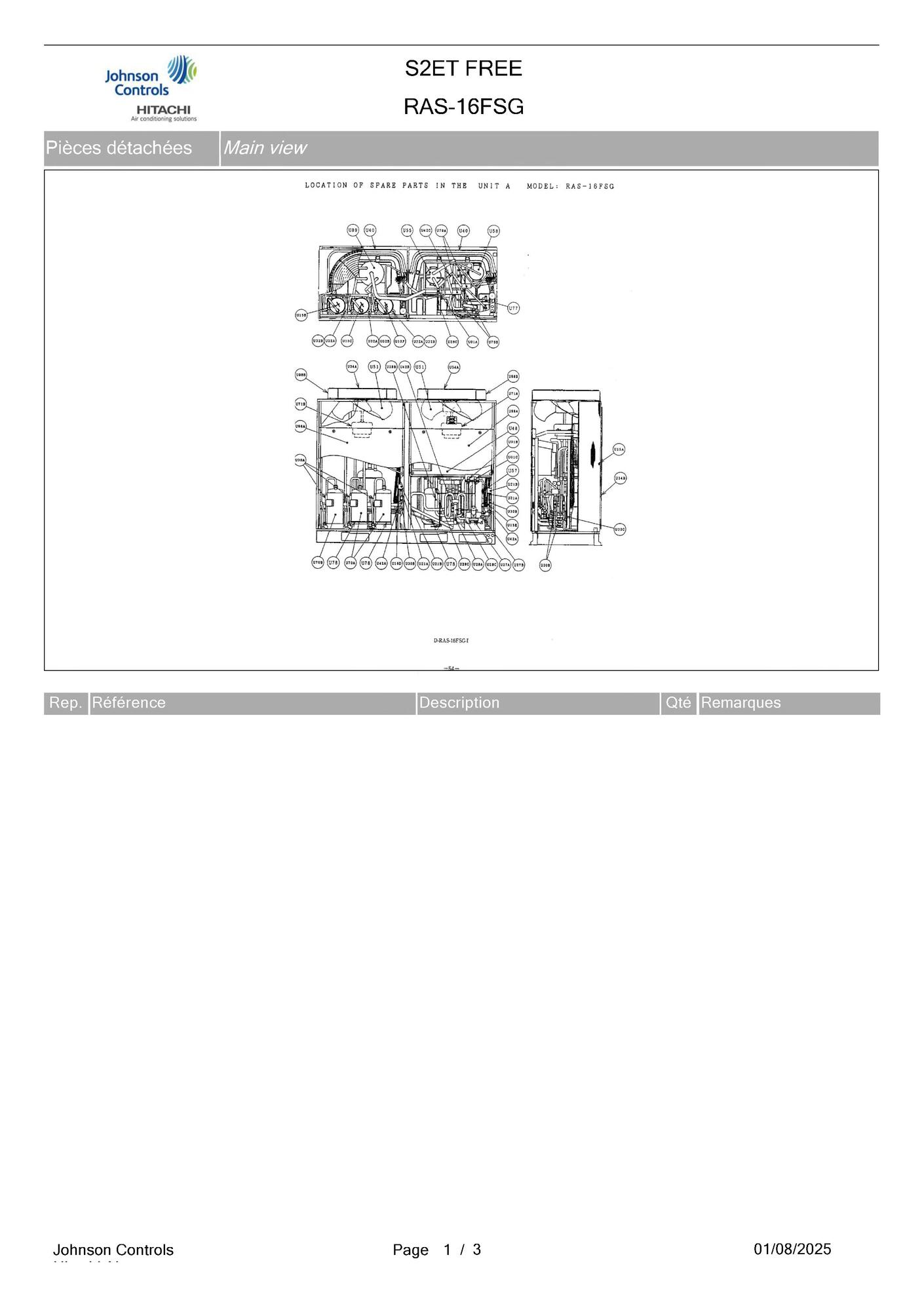

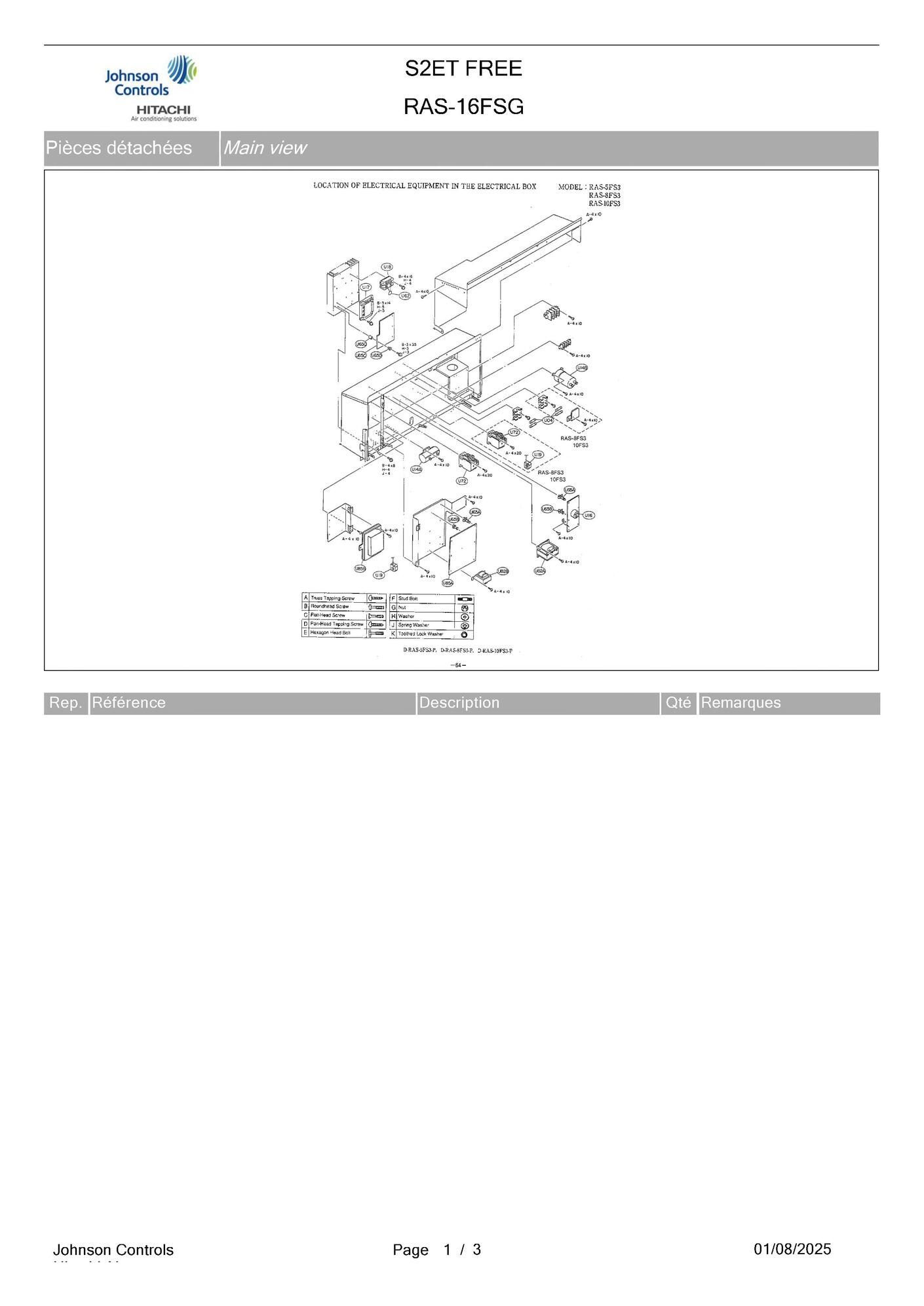

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité externe Hitachi RAS-16FSG (S2ET FREE)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	U01A page 1	Pressure sw	Hitachi Réf fabricant: P23255	avec délai sur devis
	U01B page 1	Pressure sw	Hitachi Réf fabricant: P22519	avec délai sur devis
	U01C page 1	Pressure sw	Hitachi Réf fabricant: P22518	avec délai sur devis
	U04 page 4	Fuse	Hitachi Réf fabricant: P23456	avec délai sur devis
	U14A page 4	Capacitor	Hitachi Réf fabricant: P23431	avec délai sur devis
	U14B page 1	Capacitor	Hitachi Réf fabricant: P23607	avec délai sur devis
	U14C page 1	Capacitor	Hitachi Réf fabricant: P17851	avec délai sur devis
	U15A page 4	Thermistor - aire	Hitachi Réf fabricant: P22520	avec délai sur devis
	U15B page 4	Thermistor	Hitachi Réf fabricant: P22521	avec délai sur devis
	U15C page 1	Thermistor	Hitachi Réf fabricant: P22522	avec délai sur devis
	U15D page 4	Thermistor	Hitachi Réf fabricant: P22523	avec délai sur devis
	U15E page 4	Thermistor te2	Hitachi Réf fabricant: P23039	avec délai sur devis
	U15F page 4	Thermistor	Hitachi Réf fabricant: P23041	avec délai sur devis
	U16A page 1	Noise filter	Hitachi Réf fabricant: P23799	avec délai sur devis
	U16B page 4	Noise filter	Hitachi Réf fabricant: P23798	avec délai sur devis
	U17 page 4	Transistor module	Hitachi Réf fabricant: P23800	avec délai sur devis
	U18 page 1	Diode module	Hitachi Réf fabricant: P23801	avec délai sur devis
	U19 page 4	Sensor	Hitachi Réf fabricant: P22528	avec délai sur devis
	U21A page 1	Exp. valve	Hitachi Réf fabricant: P22526	avec délai sur devis
	U21B page 4	Exp. valve coil	Hitachi Réf fabricant: P22517	avec délai sur devis
	U27A page 4	Stop valve	Hitachi Réf fabricant: P22688	avec délai sur devis
	U27B page 1	Stop valve	Hitachi Réf fabricant: P22689	avec délai sur devis
	U28A page 4	Check joint	Hitachi Réf fabricant: R4206	avec délai sur devis
	U28B page 1	Check joint	Hitachi Réf fabricant: P22525	avec délai sur devis
	U28C page 1	Check joint	Hitachi Réf fabricant: P10486	avec délai sur devis
	U30A page 1	Strainer or dryer	Hitachi Réf fabricant: P19679	avec délai sur devis
	U30B page 1	Strainer	Hitachi Réf fabricant: C4204	avec délai sur devis
	U30C page 4	Dist. strainer	Hitachi Réf fabricant: P21169	avec délai sur devis
	U32A page 4	Vibration absorber	Hitachi Réf fabricant: P17308	avec délai sur devis
	U32B page 1	Vibration absorber	Hitachi Réf fabricant: P13109	avec délai sur devis
	U34A page 1	Air grille	Hitachi Réf fabricant: P22497	avec délai sur devis
	U34B page 1	P22489	Hitachi Réf fabricant: P22489	avec délai sur devis
	U40 page 4	Condenser assy	Hitachi Réf fabricant: P22683	avec délai sur devis
	U42A page 4	Check valve	Hitachi Réf fabricant: P23608	avec délai sur devis
	U42B page 1	Check valve	Hitachi Réf fabricant: P20607	avec délai sur devis
	U42C page 4	Check valve	Hitachi Réf fabricant: P20606	avec délai sur devis
	U48 page 4	Electrical box ass y	Hitachi Réf fabricant: P23807	avec délai sur devis
	U51 page 1	Propeller fan	Hitachi Réf fabricant: P22493	avec délai sur devis
	U55 page 4	Separateur d huile	Hitachi Réf fabricant: P22675	avec délai sur devis
	U57 page 1	Sight glass	Hitachi Réf fabricant: P22687	avec délai sur devis
	U58 page 1	Receiver assy	Hitachi Réf fabricant: P22674	avec délai sur devis
	U62A page 4	Noise supressor	Hitachi Réf fabricant: P23804	avec délai sur devis
	U62B page 4	Noise supressor	Hitachi Réf fabricant: P23802	avec délai sur devis
	U65A page 1	Spacer	Hitachi Réf fabricant: P17225	avec délai sur devis
	U65B page 1	Plastic material	Hitachi Réf fabricant: P20984	avec délai sur devis
	U65C page 4	Plastic material	Hitachi Réf fabricant: P20986	avec délai sur devis
	U65D page 1	Plastic material	Hitachi Réf fabricant: P20987	avec délai sur devis
	U65E page 4	Plastic material	Hitachi Réf fabricant: P20985	avec délai sur devis
	U70A page 4	Compressor g601dhm-90d1	Hitachi Réf fabricant: 06853324	avec délai sur devis
	U70B page 4	Compressor ( g402dhvm-64d1 )	Hitachi Réf fabricant: 06843424	avec délai sur devis
	U71A page 1	Moteur	Hitachi Réf fabricant: P22491	avec délai sur devis
	U71B page 1	Motor	Hitachi Réf fabricant: P23455	avec délai sur devis
	U72 page 4	Magnetic contactor	Hitachi Réf fabricant: P23803	avec délai sur devis
	U74A page 4	Resistor	Hitachi Réf fabricant: P20012	avec délai sur devis
	U74B page 4	Resistor	Hitachi Réf fabricant: P23796	avec délai sur devis
	U74C page 4	Resistor	Hitachi Réf fabricant: P23797	avec délai sur devis
	U77 page 1	Solenoid valve	Hitachi Réf fabricant: P20865	avec délai sur devis
	U78 page 4	Oil heater	Hitachi Réf fabricant: P22159	avec délai sur devis
	U79A page 4	4-way valve assy	Hitachi Réf fabricant: P23458	avec délai sur devis
	U79B page 4	4-way valve assy	Hitachi Réf fabricant: P22133	avec délai sur devis
	U82A page 4	Transformer	Hitachi Réf fabricant: P22537	avec délai sur devis
	U82B page 4	Transformer	Hitachi Réf fabricant: P23373	avec délai sur devis
	U85A page 1	Pcb	Hitachi Réf fabricant: P23766	avec délai sur devis
	U85B page 4	Printed circuit board	Hitachi Réf fabricant: P23372	avec délai sur devis
	U85C page 4	Pcb 3	Hitachi Réf fabricant: P23764	avec délai sur devis
	U89 page 4	Accumulator	Hitachi Réf fabricant: P23614	avec délai sur devis
	U98A page 4	Cabinet panel	Hitachi Réf fabricant: P23245	avec délai sur devis
	U98B page 1	Cabinet panel	Hitachi Réf fabricant: P22495	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Hitachi RAS-16FSG (S2ET FREE) ainsi que des liens vers les articles Hitachi. En parcourant la page Hitachi, vous pourrez également trouver toutes les pièces Hitachi présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
