Pompe à chaleur Hitachi RASM-4R1E (YUTAKI)



HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

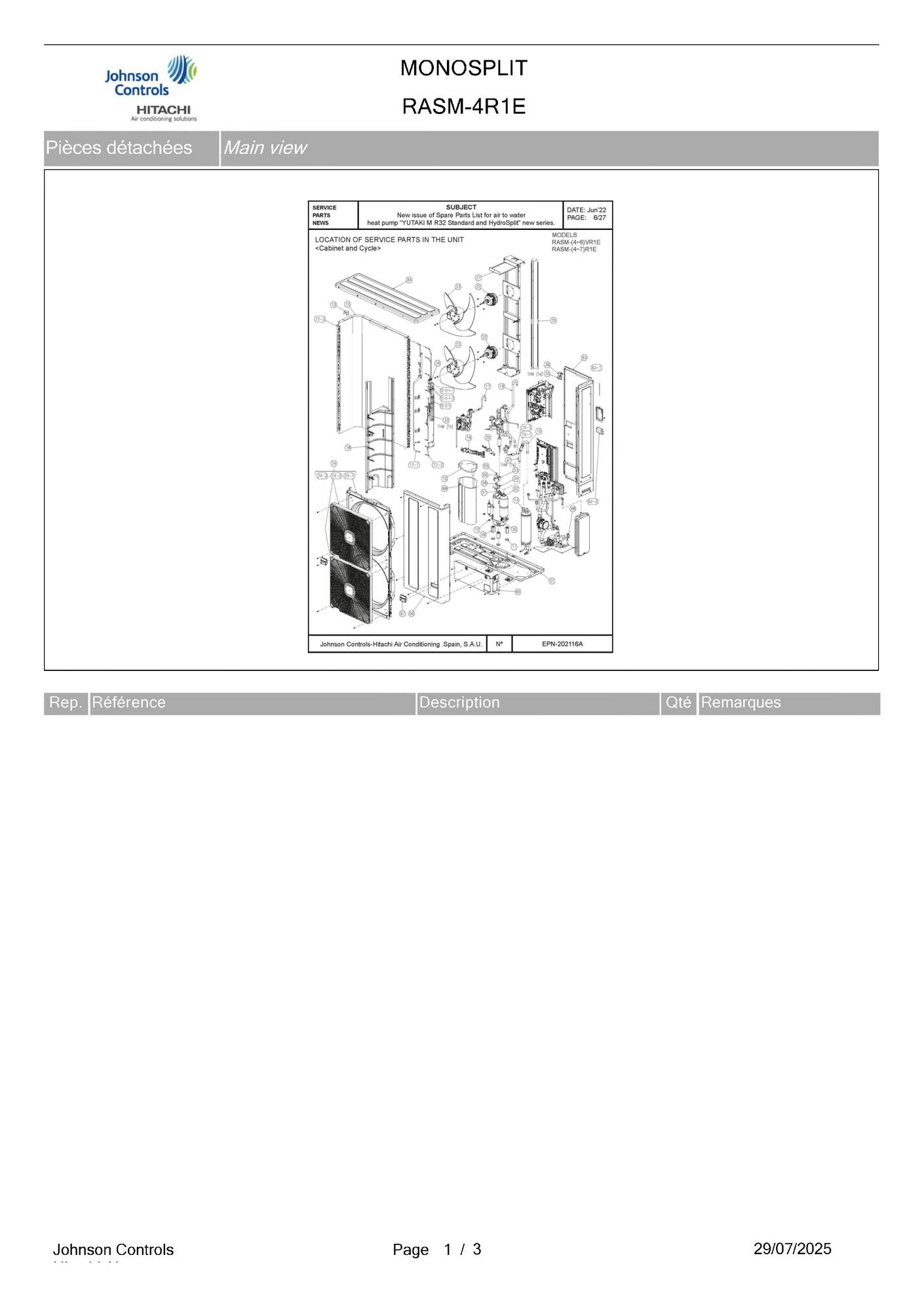

page 1

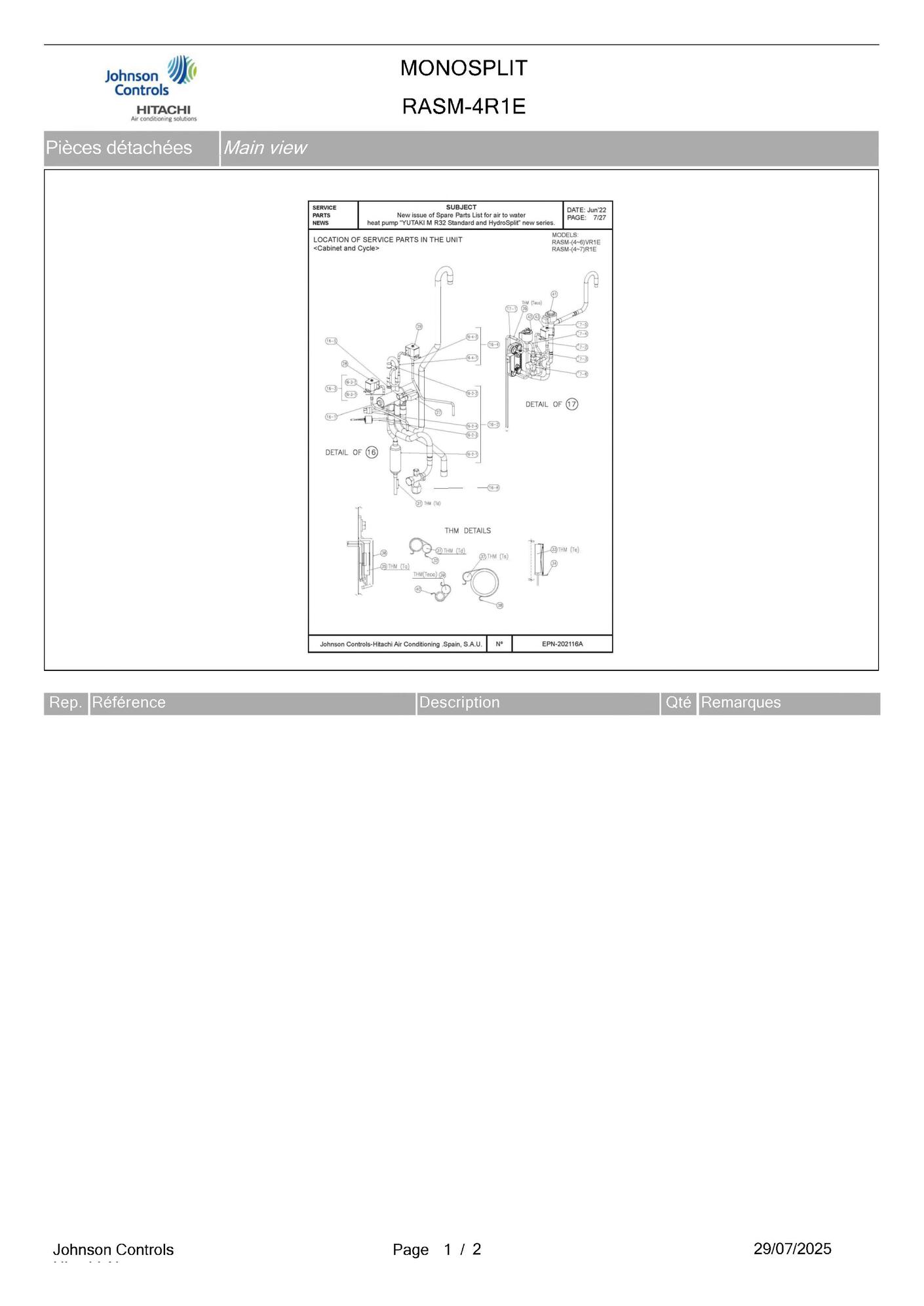

page 4

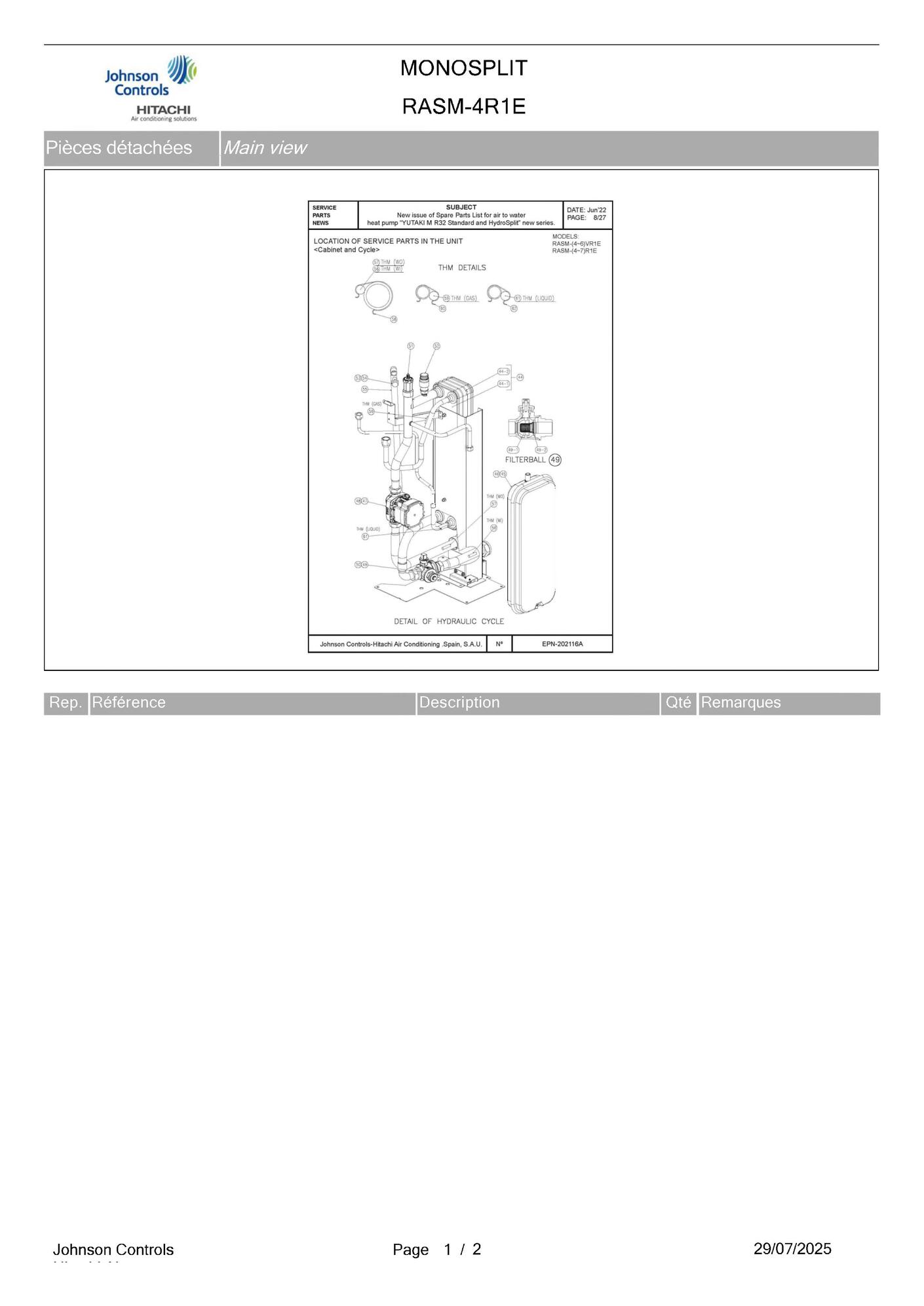

page 6

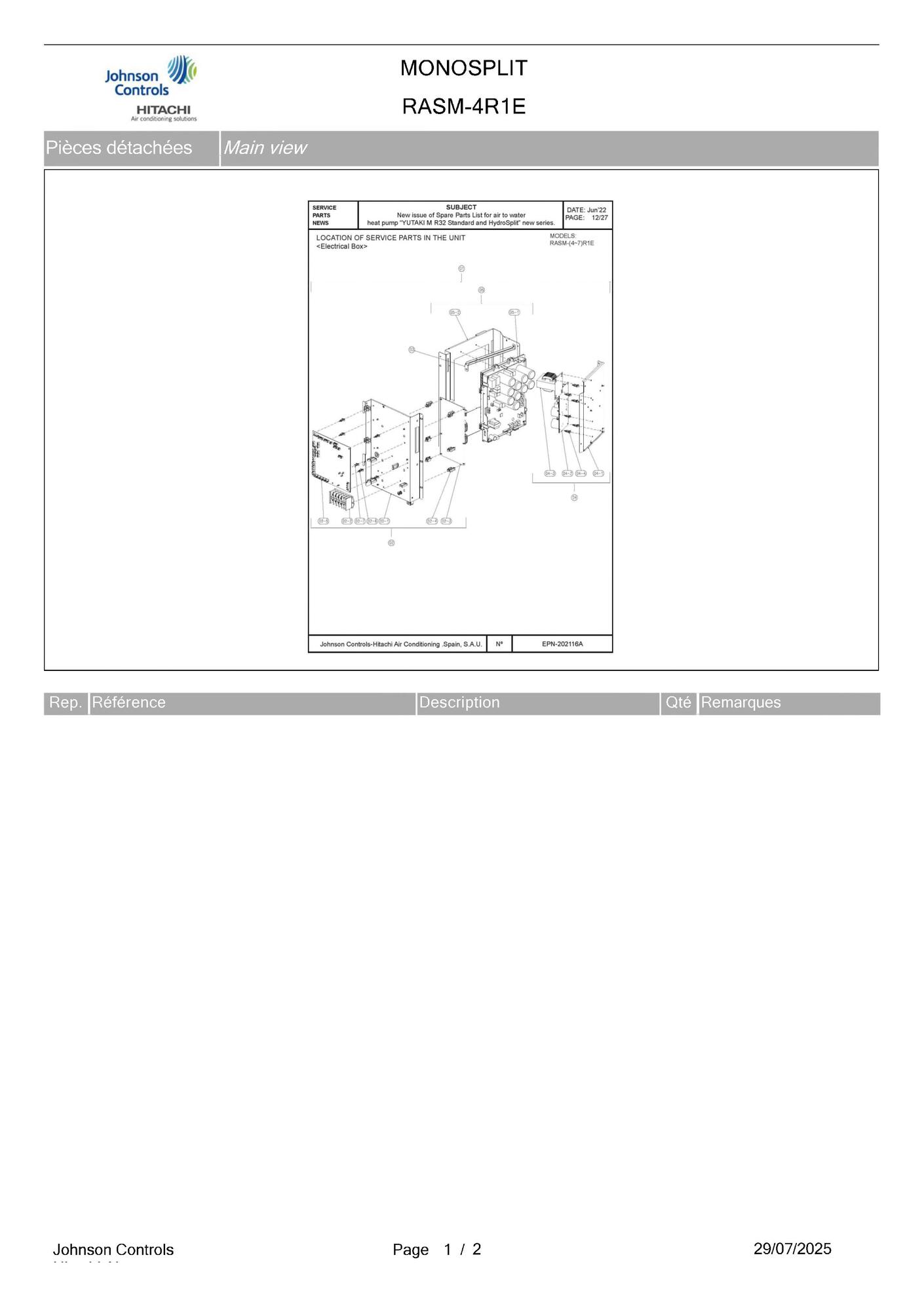

page 8

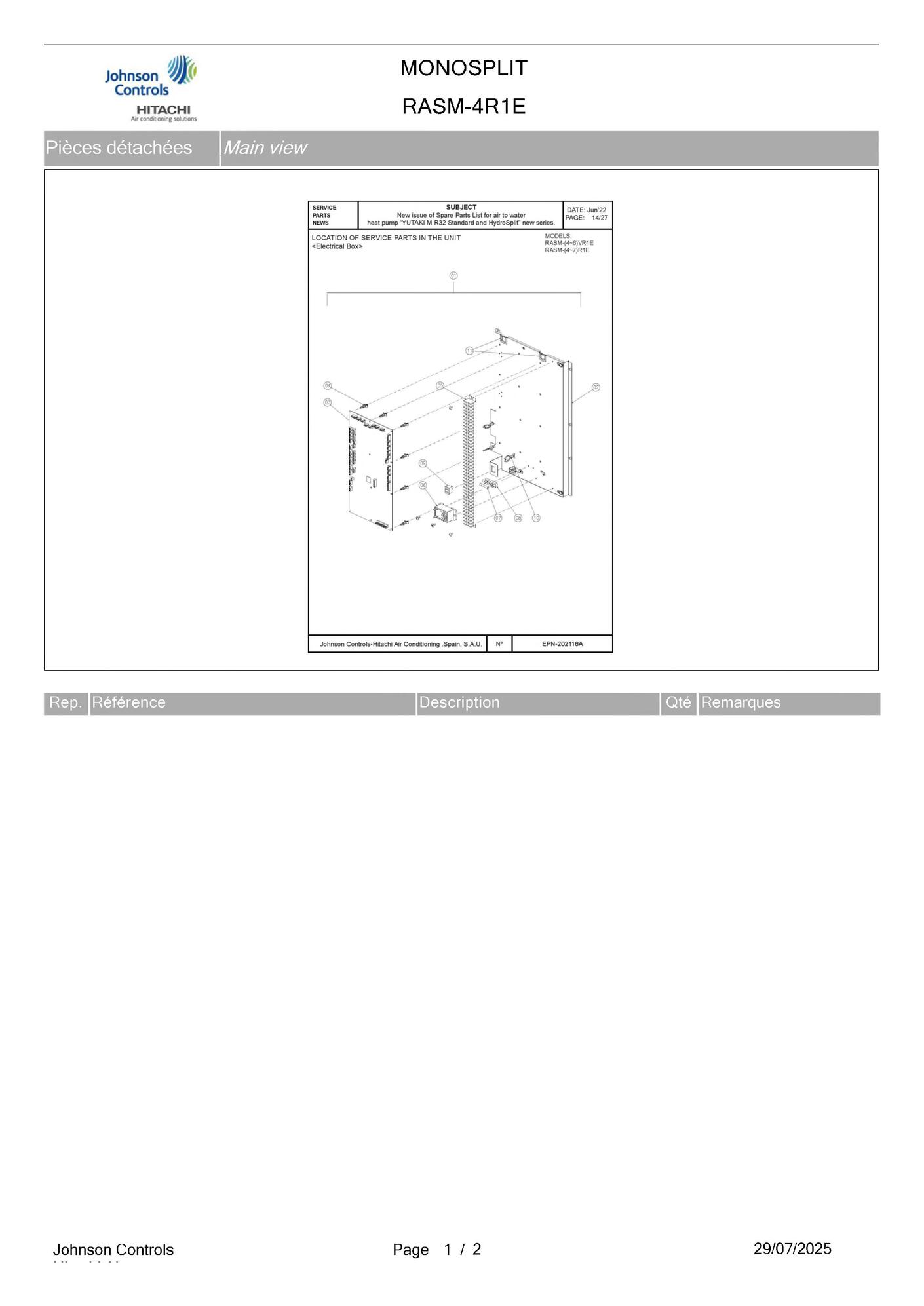

page 10
Pièces détachées Pompe à chaleur Hitachi RASM-4R1E (YUTAKI) chez Pièces Express


Référence fabricant
Position Schéma
XEK13468A Compressor 2
E06435 Terminal cover - 4cy00988 3
E06436 Gasket - 4cyc01047 4
E06437 Nut - 3cy00004 5
E06438 Rubber washer - 4cyc00174 6
E06439 Sleeve - 4cyc01042 7
E06877 Thermal cut-out 8
E06433 Rubber grommet 9
P21245 Special nut 10
E06434 Terminal cover - 4cy00997 11
1000011421 Condenser assy 12
E06367 Header g assy 12-1
1000011453 Header l assy 12-2
P25037 Strainer 12-2...
E02107 End plate assy 12-3
1000011454 Evo assy 12_2...
E02105 Attaching plate 13
E06845 Accumulator 14
1000011472 Pipe s assy 15
P24399 Strainer 15-1
E06312 P-sensor (s) 15-2
1000011432 4-way valve assy 16
1000011464 Economizer unit 17
1000011459 Partition assy 18
E03363 V-stay 19
XEK52845A Valve stay 20
E06334 Clamp l assy 21
E06110 Fan motor 22
E06482 Propeller fan 23
E06379 Shroud s assy 24
E06317 Shroud s 24-1
E02876 Air grille 24-2
E01897 Handle 24-3
E05855 Side cover lb 25
E05954 Expv coil 26
E06403 C-heater 30
E06600 Thermistor assy 33
E06598 Thermistor assy 35
E01901 Th plate 36
XEK26452R Thermistor assy 37
1000011467 Rear cover l assy 63
P23833 H cover 63-1
E01897 Handle 63-2
E02148 U-cover assy 64
1000011466 S cover b assy 65
1000011440 Service cover l assy 66
E01897 Handle 67
E04824 Gasket 68
XEK26629B Acoustical cover 69
E06370 Acoustical cover 2 (up) 70


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Pompe à chaleur Hitachi RASM-4R1E (YUTAKI)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
1 page 10 Electrical box

Hitachi
Réf fabricant: 1000011427
avec délai
sur devis
1 page 8 Electrical box

Hitachi
Réf fabricant: 1000011425
avec délai
sur devis
1 page 10 Endling saddle

Hitachi
Réf fabricant: E04784
avec délai
sur devis
2 page 1 Compressor

Hitachi
Réf fabricant: XEK13468A
avec délai
sur devis
2 page 10 E-box

Hitachi
Réf fabricant: E07042
avec délai
sur devis
2 page 8 E-box pcb unit

Hitachi
Réf fabricant: 1000011435
avec délai
sur devis
2-1 page 8 E-box pcb plate

Hitachi
Réf fabricant: E06392
avec délai
sur devis
2-2 page 8 Terminal board

Hitachi
Réf fabricant: E00705
avec délai
sur devis
2-3 page 8 Noise filter

Hitachi
Réf fabricant: E06349
avec délai
sur devis
2-4 page 8 Plastic material

Hitachi
Réf fabricant: P20985
avec délai
sur devis
2-5 page 8 Pcb

Hitachi
Réf fabricant: 1000011413
avec délai
sur devis
2-6 page 8 Spacer

Hitachi
Réf fabricant: E04603
avec délai
sur devis
2-7 page 8 Push spacer

Hitachi
Réf fabricant: E00738
avec délai
sur devis
3 page 8 E-box upper support

Hitachi
Réf fabricant: E06406
avec délai
sur devis
3 page 10 Pcb

Hitachi
Réf fabricant: 1000011412
avec délai
sur devis
3 page 1 Terminal cover - 4cy00988

Hitachi
Réf fabricant: E06435
avec délai
sur devis
4 page 8 E-box po121 aux unit

Hitachi
Réf fabricant: E06352
avec délai
sur devis
4 page 1 Gasket - 4cyc01047

Hitachi
Réf fabricant: E06436
avec délai
sur devis
4 page 10 Spacer

Hitachi
Réf fabricant: E01789
avec délai
sur devis
4-1 page 8 E-box po121 aux plate

Hitachi
Réf fabricant: E06393
avec délai
sur devis
4-2 page 8 Pcb

Hitachi
Réf fabricant: P29696
avec délai
sur devis
4-3 page 8 Reactor unit

Hitachi
Réf fabricant: P31332
avec délai
sur devis
4-4 page 8 Spacer

Hitachi
Réf fabricant: E04603
avec délai
sur devis
5 page 8 E-box inv unit

Hitachi
Réf fabricant: 1000011436
avec délai
sur devis
5 page 1 Nut - 3cy00004

Hitachi
Réf fabricant: E06437
avec délai
sur devis
5 page 10 Terminal board

Hitachi
Réf fabricant: E04778
avec délai
sur devis
5-1 page 8 Drv180 assy

Hitachi
Réf fabricant: XEK26620B
avec délai
sur devis
6 page 10 Relay

Hitachi
Réf fabricant: E04779
avec délai
sur devis
6 page 1 Rubber washer - 4cyc00174

Hitachi
Réf fabricant: E06438
avec délai
sur devis
7 page 10 Fuse

Hitachi
Réf fabricant: E04782
avec délai
sur devis
7 page 1 Sleeve - 4cyc01042

Hitachi
Réf fabricant: E06439
avec délai
sur devis
8 page 10 Fuse holder

Hitachi
Réf fabricant: E02516
avec délai
sur devis
8 page 1 Thermal cut-out

Hitachi
Réf fabricant: E06877
avec délai
sur devis
9 page 10 Rocker switch

Hitachi
Réf fabricant: E07134
avec délai
sur devis
9 page 1 Rubber grommet

Hitachi
Réf fabricant: E06433
avec délai
sur devis
10 page 10 Harness lifter

Hitachi
Réf fabricant: E04783
avec délai
sur devis
10 page 1 Special nut

Hitachi
Réf fabricant: P21245
avec délai
sur devis
11 page 1 Terminal cover - 4cy00997

Hitachi
Réf fabricant: E06434
avec délai
sur devis
12 page 1 Condenser assy

Hitachi
Réf fabricant: 1000011421
avec délai
sur devis
12-1 page 1 Header g assy

Hitachi
Réf fabricant: E06367
avec délai
sur devis
12-2 page 1 Header l assy

Hitachi
Réf fabricant: 1000011453
avec délai
sur devis
12-2... page 1 Strainer

Hitachi
Réf fabricant: P25037
avec délai
sur devis
12-3 page 1 End plate assy

Hitachi
Réf fabricant: E02107
avec délai
sur devis
12_2... page 1 Evo assy

Hitachi
Réf fabricant: 1000011454
avec délai
sur devis
13 page 1 Attaching plate

Hitachi
Réf fabricant: E02105
avec délai
sur devis
14 page 1 Accumulator

Hitachi
Réf fabricant: E06845
avec délai
sur devis
15 page 1 Pipe s assy

Hitachi
Réf fabricant: 1000011472
avec délai
sur devis
15-1 page 1 Strainer

Hitachi
Réf fabricant: P24399
avec délai
sur devis
15-2 page 1 P-sensor (s)

Hitachi
Réf fabricant: E06312
avec délai
sur devis
16 page 1 4-way valve assy

Hitachi
Réf fabricant: 1000011432
avec délai
sur devis
16-1 page 4 Reversing valve

Hitachi
Réf fabricant: E05578
avec délai
sur devis
16-2 page 4 D pipe assy

Hitachi
Réf fabricant: 1000011458
avec délai
sur devis
16-3 page 4 Sva assy

Hitachi
Réf fabricant: 1000011473
avec délai
sur devis
16-4 page 4 Sva assy

Hitachi
Réf fabricant: 1000011474
avec délai
sur devis
16-5 page 4 Check joint

Hitachi
Réf fabricant: E01160
avec délai
sur devis
16-6 page 4 Stop valve

Hitachi
Réf fabricant: E01512
avec délai
sur devis
16_2... page 4 Check valve

Hitachi
Réf fabricant: P29897
avec délai
sur devis
16_2... page 4 P-sensor

Hitachi
Réf fabricant: E04508
avec délai
sur devis
16_2... page 4 Pressure sw

Hitachi
Réf fabricant: E03359
avec délai
sur devis
16_2... page 4 Silencer

Hitachi
Réf fabricant: P28629
avec délai
sur devis
16_3... page 4 Capillary

Hitachi
Réf fabricant: E06838
avec délai
sur devis
16_3... page 4 Solenoid valve

Hitachi
Réf fabricant: P25246
avec délai
sur devis
16_4... page 4 Capillary

Hitachi
Réf fabricant: 17H07462C
avec délai
sur devis
16_4... page 4 Solenoid valve

Hitachi
Réf fabricant: P25246
avec délai
sur devis
17 page 1 Economizer unit

Hitachi
Réf fabricant: 1000011464
avec délai
sur devis
17-1 page 4 Economizer

Hitachi
Réf fabricant: XEK27444A
avec délai
sur devis
17-2 page 4 Solenoid valve

Hitachi
Réf fabricant: P25246
avec délai
sur devis
17-3 page 4 Filtre detendeur

Hitachi
Réf fabricant: P25036
avec délai
sur devis
17-5 page 4 Expansion valve

Hitachi
Réf fabricant: E03077
avec délai
sur devis
17-6 page 4 Stop valve

Hitachi
Réf fabricant: E06485
avec délai
sur devis
18 page 1 Partition assy

Hitachi
Réf fabricant: 1000011459
avec délai
sur devis
19 page 1 V-stay

Hitachi
Réf fabricant: E03363
avec délai
sur devis
20 page 1 Valve stay

Hitachi
Réf fabricant: XEK52845A
avec délai
sur devis
21 page 1 Clamp l assy

Hitachi
Réf fabricant: E06334
avec délai
sur devis
22 page 1 Fan motor

Hitachi
Réf fabricant: E06110
avec délai
sur devis
23 page 1 Propeller fan

Hitachi
Réf fabricant: E06482
avec délai
sur devis
24 page 1 Shroud s assy

Hitachi
Réf fabricant: E06379
avec délai
sur devis
24-1 page 1 Shroud s

Hitachi
Réf fabricant: E06317
avec délai
sur devis
24-2 page 1 Air grille

Hitachi
Réf fabricant: E02876
avec délai
sur devis
24-3 page 1 Handle

Hitachi
Réf fabricant: E01897
avec délai
sur devis
25 page 1 Side cover lb

Hitachi
Réf fabricant: E05855
avec délai
sur devis
26 page 1 Expv coil

Hitachi
Réf fabricant: E05954
avec délai
sur devis
27 page 4 Coil harness

Hitachi
Réf fabricant: 1000011716
avec délai
sur devis
28 page 4 Coil harness

Hitachi
Réf fabricant: 1000011717
avec délai
sur devis
29 page 4 Coil harness

Hitachi
Réf fabricant: 1000011468
avec délai
sur devis
30 page 1 C-heater

Hitachi
Réf fabricant: E06403
avec délai
sur devis
31 page 4 Thermistor assy

Hitachi
Réf fabricant: E06597
avec délai
sur devis
32 page 4 P-spring

Hitachi
Réf fabricant: 17G27651A
avec délai
sur devis
33 page 1 Thermistor assy

Hitachi
Réf fabricant: E06600
avec délai
sur devis
34 page 4 Th-plate

Hitachi
Réf fabricant: E05646
avec délai
sur devis
35 page 4 Thermistor assy

Hitachi
Réf fabricant: E06598
avec délai
sur devis
36 page 1 Th plate

Hitachi
Réf fabricant: E01901
avec délai
sur devis
37 page 1 Thermistor assy

Hitachi
Réf fabricant: XEK26452R
avec délai
sur devis
38 page 4 P-spring

Hitachi
Réf fabricant: E02444
avec délai
sur devis
39 page 4 Thermistor assy

Hitachi
Réf fabricant: XEK26452Q
avec délai
sur devis
40 page 4 P-spring

Hitachi
Réf fabricant: 17G27651D
avec délai
sur devis
41 page 4 Expansion valve coil

Hitachi
Réf fabricant: E03180
avec délai
sur devis
42 page 4 Expv coil

Hitachi
Réf fabricant: E03291
avec délai
sur devis
43 page 4 Coil harness

Hitachi
Réf fabricant: 1000011469
avec délai
sur devis
44 page 6 Phex unit

Hitachi
Réf fabricant: 1000011460
avec délai
sur devis
44-1 page 6 Plate hex

Hitachi
Réf fabricant: E06535
avec délai
sur devis
44-2 page 6 Wh heater

Hitachi
Réf fabricant: XEK53017A
avec délai
sur devis
45 page 6 Expansion vessel ( 6l )

Hitachi
Réf fabricant: E04893
avec délai
sur devis
46 page 6 Gasket

Hitachi
Réf fabricant: E02497
avec délai
sur devis
47 page 6 Water pump

Hitachi
Réf fabricant: E07103
avec délai
sur devis
48 page 6 Gasket

Hitachi
Réf fabricant: E03832
avec délai
sur devis
49 page 6 Filter ball

Hitachi
Réf fabricant: E04840
avec délai
sur devis
49-1 page 6 Filter

Hitachi
Réf fabricant: E04841
avec délai
sur devis
49-2 page 6 Seeger

Hitachi
Réf fabricant: E04842
avec délai
sur devis
50 page 6 Gasket

Hitachi
Réf fabricant: E02528
avec délai
sur devis
51 page 6 Air purge

Hitachi
Réf fabricant: E04040
avec délai
sur devis
52 page 6 Security valve

Hitachi
Réf fabricant: E02475
avec délai
sur devis
53 page 6 Gasket

Hitachi
Réf fabricant: E04873
avec délai
sur devis
54 page 6 Union

Hitachi
Réf fabricant: E02507
avec délai
sur devis
55 page 6 Drain pipe

Hitachi
Réf fabricant: E02546
avec délai
sur devis
56 page 6 Thermistor assy 1

Hitachi
Réf fabricant: E07143
avec délai
sur devis
57 page 6 Thermistor assy 1

Hitachi
Réf fabricant: E04929
avec délai
sur devis
58 page 6 P-spring

Hitachi
Réf fabricant: E02551
avec délai
sur devis
59 page 6 Thermistor assy 2

Hitachi
Réf fabricant: E04991
avec délai
sur devis
60 page 6 P-spring

Hitachi
Réf fabricant: E02550
avec délai
sur devis
61 page 6 Thermistor assy 2

Hitachi
Réf fabricant: E04931
avec délai
sur devis
62 page 6 P-spring

Hitachi
Réf fabricant: E02549
avec délai
sur devis
63 page 1 Rear cover l assy

Hitachi
Réf fabricant: 1000011467
avec délai
sur devis
63-1 page 1 H cover

Hitachi
Réf fabricant: P23833
avec délai
sur devis
63-2 page 1 Handle

Hitachi
Réf fabricant: E01897
avec délai
sur devis
64 page 1 U-cover assy

Hitachi
Réf fabricant: E02148
avec délai
sur devis
65 page 1 S cover b assy

Hitachi
Réf fabricant: 1000011466
avec délai
sur devis
66 page 1 Service cover l assy

Hitachi
Réf fabricant: 1000011440
avec délai
sur devis
67 page 1 Handle

Hitachi
Réf fabricant: E01897
avec délai
sur devis
68 page 1 Gasket

Hitachi
Réf fabricant: E04824
avec délai
sur devis
69 page 1 Acoustical cover

Hitachi
Réf fabricant: XEK26629B
avec délai
sur devis
70 page 1 Acoustical cover 2 (up)

Hitachi
Réf fabricant: E06370
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Pompe à chaleur Hitachi RASM-4R1E (YUTAKI) ainsi que des liens vers les articles Hitachi. En parcourant la page Hitachi, vous pourrez également trouver toutes les pièces Hitachi présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
