Unité cassette Hitachi RAI-60PPD

HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

page 1

Position

Schéma

17H28295 A	Drain hose assy	1
E05528	Pump assy	2
E06200	Float sw	3
E05529	Heat exchanger assy	4
17H28059 B	Support plate	7
E05387	Pipe cover assy	8
17H28439 A	Wire cover	9
17B47346 A	Fan motor	10
P30526	Vibration absorber	11
17H12116 A	Nut	12
17A25035 B	Turbo fan	13
P30487	Nut	14
XEK12754 A	Drain pan assy	15
17E26752 A	Antibacterial agent assy	16
17G53386 A	Rubber plug	17
17F03802 A	Clamp	18
E05530	Bell mouth assy	19
17F16468 A	Guide vane	20
E05531	E-box cover assy	21
E05532	Thermistor assy	22
17B42636 C	Thermistor	23
17C78348 A	Hose	24
E05540	Clip	25
E05534	Electric wiring diagram	26
E05390	Pcb additional work	27
XEK30992 D	Spacer	28
E05537	Push spacer	29
E05538	Terminal block	30
17E20872 C	Flare nut	31
17F17266 A	Fan guide 1	32
17F17267 A	Fan guide 2	33
17F17268 A	Fan guide 3	34
17F17269 A	Fan guide 4	35
E05402	E-box unit	36

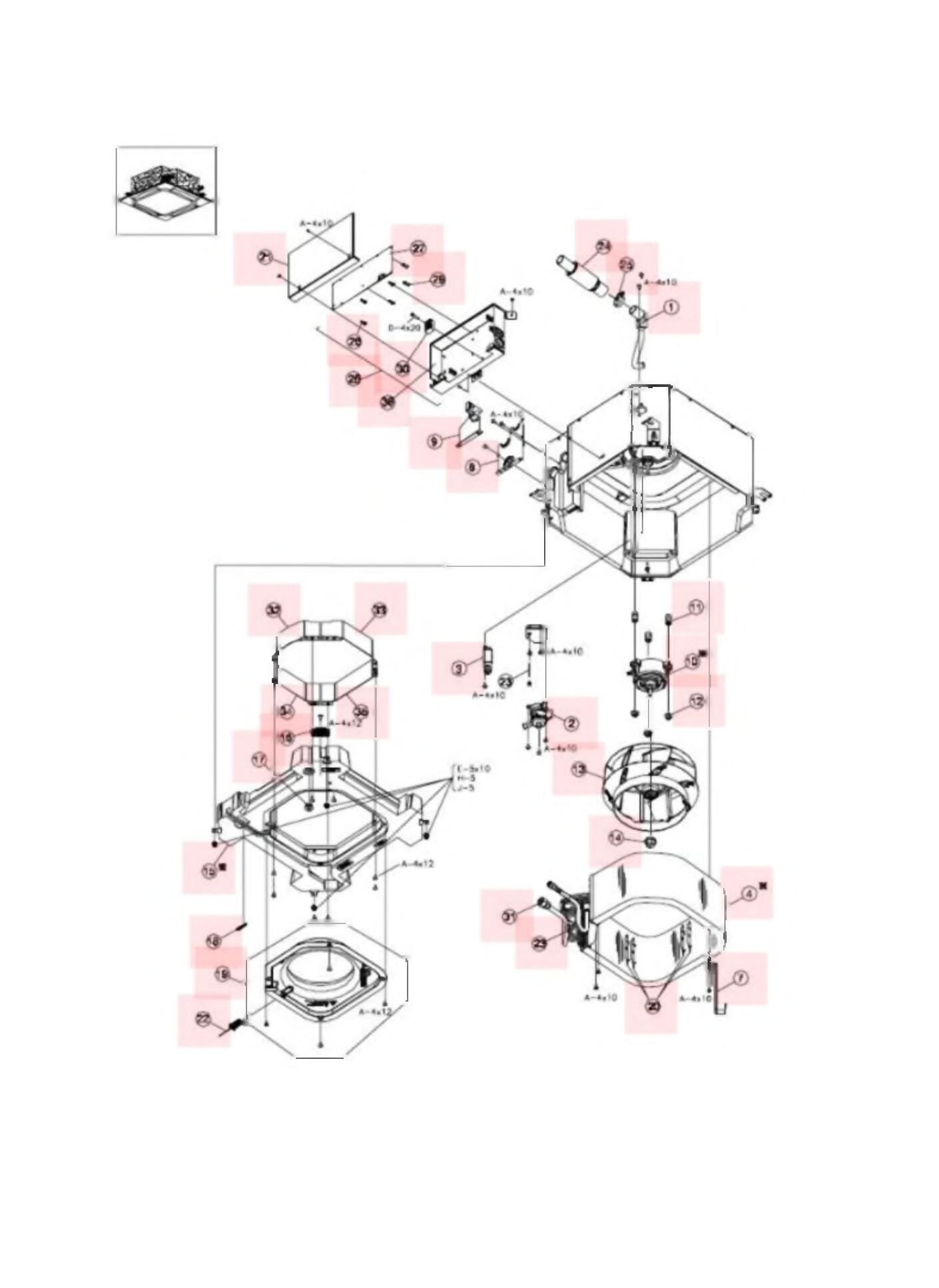

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité cassette Hitachi RAI-60PPD

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Drain hose assy	Hitachi Réf fabricant: 17H28295 A	avec délai sur devis
	2 page 1	Pump assy	Hitachi Réf fabricant: E05528	avec délai sur devis
	3 page 1	Float sw	Hitachi Réf fabricant: E06200	avec délai sur devis
	4 page 1	Heat exchanger assy	Hitachi Réf fabricant: E05529	avec délai sur devis
	7 page 1	Support plate	Hitachi Réf fabricant: 17H28059 B	avec délai sur devis
	8 page 1	Pipe cover assy	Hitachi Réf fabricant: E05387	avec délai sur devis
	9 page 1	Wire cover	Hitachi Réf fabricant: 17H28439 A	avec délai sur devis
	10 page 1	Fan motor	Hitachi Réf fabricant: 17B47346 A	avec délai sur devis
	11 page 1	Vibration absorber	Hitachi Réf fabricant: P30526	avec délai sur devis
	12 page 1	Nut	Hitachi Réf fabricant: 17H12116 A	avec délai sur devis
	13 page 1	Turbo fan	Hitachi Réf fabricant: 17A25035 B	avec délai sur devis
	14 page 1	Nut	Hitachi Réf fabricant: P30487	avec délai sur devis
	15 page 1	Drain pan assy	Hitachi Réf fabricant: XEK12754 A	avec délai sur devis
	16 page 1	Antibacterial agent assy	Hitachi Réf fabricant: 17E26752 A	avec délai sur devis
	17 page 1	Rubber plug	Hitachi Réf fabricant: 17G53386 A	avec délai sur devis
	18 page 1	Clamp	Hitachi Réf fabricant: 17F03802 A	avec délai sur devis
	19 page 1	Bell mouth assy	Hitachi Réf fabricant: E05530	avec délai sur devis
	20 page 1	Guide vane	Hitachi Réf fabricant: 17F16468 A	avec délai sur devis
	21 page 1	E-box cover assy	Hitachi Réf fabricant: E05531	avec délai sur devis
	22 page 1	Thermistor assy	Hitachi Réf fabricant: E05532	avec délai sur devis
	23 page 1	Thermistor	Hitachi Réf fabricant: 17B42636 C	avec délai sur devis
	24 page 1	Hose	Hitachi Réf fabricant: 17C78348 A	avec délai sur devis
	25 page 1	Clip	Hitachi Réf fabricant: E05540	avec délai sur devis
	26 page 1	Electric wiring diagram	Hitachi Réf fabricant: E05534	avec délai sur devis
	27 page 1	Pcb additional work	Hitachi Réf fabricant: E05390	avec délai sur devis
	28 page 1	Spacer	Hitachi Réf fabricant: XEK30992 D	avec délai sur devis
	29 page 1	Push spacer	Hitachi Réf fabricant: E05537	avec délai sur devis
	30 page 1	Terminal block	Hitachi Réf fabricant: E05538	avec délai sur devis
	31 page 1	Flare nut	Hitachi Réf fabricant: 17E20872 C	avec délai sur devis
	32 page 1	Fan guide 1	Hitachi Réf fabricant: 17F17266 A	avec délai sur devis
	33 page 1	Fan guide 2	Hitachi Réf fabricant: 17F17267 A	avec délai sur devis
	34 page 1	Fan guide 3	Hitachi Réf fabricant: 17F17268 A	avec délai sur devis
	35 page 1	Fan guide 4	Hitachi Réf fabricant: 17F17269 A	avec délai sur devis
	36 page 1	E-box unit	Hitachi Réf fabricant: E05402	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité cassette Hitachi RAI-60PPD ainsi que des liens vers les articles Hitachi. En parcourant la page Hitachi, vous pourrez également trouver toutes les pièces Hitachi présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
