Unité cassette Hitachi RCIM-0.4FSRE

HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

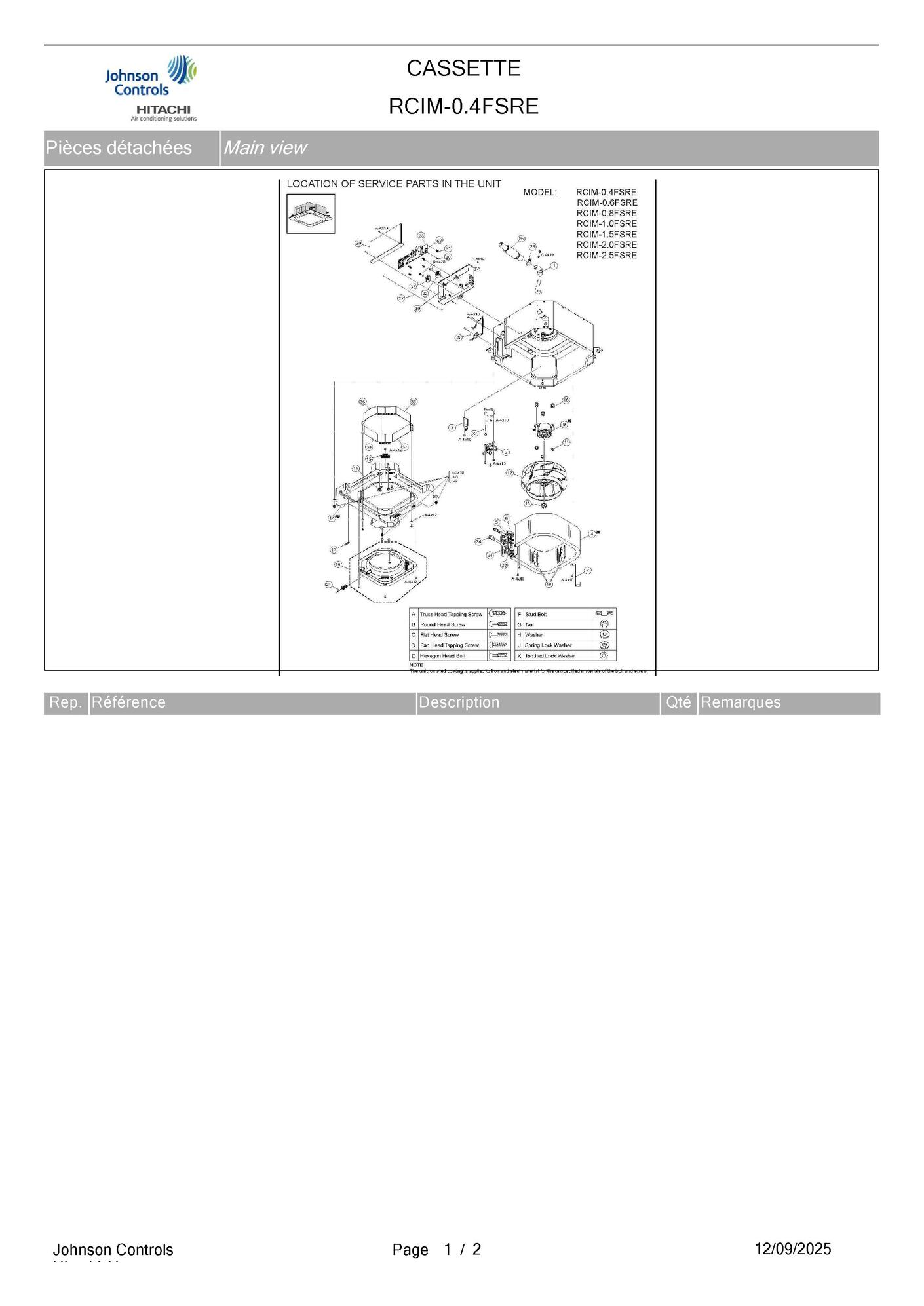

page 1

Position

Schéma

P30724	Drain hose assy	1
E05332	Pump assy	2
E06200	Float sw	3
E05333	Heat exchanger assy	4
P28701	Expansion valve	5
P29142	Expv motor	6
E05387	Pipe cover assy	8
P30733	Fan motor	9
P30526	Vibration absorber	10
P28899	Nut	11
E05351	Turbo fan	12
P30487	Nut	13
E05338	Drain pan assy	14
P30499	Antibacterial agent assy	15
E05782	Rubber plug	16
E05539	Clamp	17
E05339	Bell mouth assy	18
P30536	Guide vane	19
E06786	E-box cover assy	20
E05341	Thermistor assy	21
P22436	Thermistor	22
P29764	Thermistor	23
P29020	Thermistor	24
P25911	Hose	25
E05540	Clip	26
E06787	Electric wiring diagram	27
P32411	Pcb-s	28
P27957	Fuse	29
E05349	Spacer	30
P28260	Spacer	31
E06766	Tb assy	32
P30498	Terminal block	33
R4226	Flare nut	34
E05354	Fan guide 1	35
E05355	Fan guide 2	36
E05356	Fan guide 3	37
E05357	Fan guide 4	38
E06643	E-box unit	39

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité cassette Hitachi RCIM-0.4FSRE

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Drain hose assy	Hitachi Réf fabricant: P30724	avec délai sur devis
	2 page 1	Pump assy	Hitachi Réf fabricant: E05332	avec délai sur devis
	3 page 1	Float sw	Hitachi Réf fabricant: E06200	avec délai sur devis
	4 page 1	Heat exchanger assy	Hitachi Réf fabricant: E05333	avec délai sur devis
	5 page 1	Expansion valve	Hitachi Réf fabricant: P28701	avec délai sur devis
	6 page 1	Expv motor	Hitachi Réf fabricant: P29142	avec délai sur devis
	8 page 1	Pipe cover assy	Hitachi Réf fabricant: E05387	avec délai sur devis
	9 page 1	Fan motor	Hitachi Réf fabricant: P30733	avec délai sur devis
	10 page 1	Vibration absorber	Hitachi Réf fabricant: P30526	avec délai sur devis
	11 page 1	Nut	Hitachi Réf fabricant: P28899	avec délai sur devis
	12 page 1	Turbo fan	Hitachi Réf fabricant: E05351	avec délai sur devis
	13 page 1	Nut	Hitachi Réf fabricant: P30487	avec délai sur devis
	14 page 1	Drain pan assy	Hitachi Réf fabricant: E05338	avec délai sur devis
	15 page 1	Antibacterial agent assy	Hitachi Réf fabricant: P30499	avec délai sur devis
	16 page 1	Rubber plug	Hitachi Réf fabricant: E05782	avec délai sur devis
	17 page 1	Clamp	Hitachi Réf fabricant: E05539	avec délai sur devis
	18 page 1	Bell mouth assy	Hitachi Réf fabricant: E05339	avec délai sur devis
	19 page 1	Guide vane	Hitachi Réf fabricant: P30536	avec délai sur devis
	20 page 1	E-box cover assy	Hitachi Réf fabricant: E06786	avec délai sur devis
	21 page 1	Thermistor assy	Hitachi Réf fabricant: E05341	avec délai sur devis
	22 page 1	Thermistor	Hitachi Réf fabricant: P22436	avec délai sur devis
	23 page 1	Thermistor	Hitachi Réf fabricant: P29764	avec délai sur devis
	24 page 1	Thermistor	Hitachi Réf fabricant: P29020	avec délai sur devis
	25 page 1	Hose	Hitachi Réf fabricant: P25911	avec délai sur devis
	26 page 1	Clip	Hitachi Réf fabricant: E05540	avec délai sur devis
	27 page 1	Electric wiring diagram	Hitachi Réf fabricant: E06787	avec délai sur devis
	28 page 1	Pcb-s	Hitachi Réf fabricant: P32411	avec délai sur devis
	29 page 1	Fuse	Hitachi Réf fabricant: P27957	avec délai sur devis
	30 page 1	Spacer	Hitachi Réf fabricant: E05349	avec délai sur devis
	31 page 1	Spacer	Hitachi Réf fabricant: P28260	avec délai sur devis
	32 page 1	Tb assy	Hitachi Réf fabricant: E06766	avec délai sur devis
	33 page 1	Terminal block	Hitachi Réf fabricant: P30498	avec délai sur devis
	34 page 1	Flare nut	Hitachi Réf fabricant: R4226	avec délai sur devis
	35 page 1	Fan guide 1	Hitachi Réf fabricant: E05354	avec délai sur devis
	36 page 1	Fan guide 2	Hitachi Réf fabricant: E05355	avec délai sur devis
	37 page 1	Fan guide 3	Hitachi Réf fabricant: E05356	avec délai sur devis
	38 page 1	Fan guide 4	Hitachi Réf fabricant: E05357	avec délai sur devis
	39 page 1	E-box unit	Hitachi Réf fabricant: E06643	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité cassette Hitachi RCIM-0.4FSRE ainsi que des liens vers les articles Hitachi. En parcourant la page Hitachi, vous pourrez également trouver toutes les pièces Hitachi présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
