Unité cassette Hitachi RCD-1.0FSN3

HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

page 1

Position

Schéma

P30483	Fan motor	1
P30485	Vibration absorber	1-1
P28899	Nut	2
P30486	Turbo fan	3
P30487	Nut	4
P30488	Drain pump	5
P30489	Float switch assy	6
P30499	Antibacterial agent assy	7
P21284	Wire clamp	8
P29753	Drain hose assy	9
P21271	Drain hose	9-1
P30490	Heat exchanger assy	10
P28701	Expansion valve	10-1
P29142	Expv motor	10-2
R4226	Flare nut	10-3
P30500	Wind direction plate	11
17H25113 A	Pipe cover assy	12
P30494	Drain pan assy	13
17H26225 A	Hook	13-1
P28881	Rubber plug	13-2
17G09328 A	M6 bolt	14
P30496	Bell mouth assy	15
17F15064 B	Electrical box cover	16
P30501	Thermistor case	17
P24017	Thermistor	18
P23588	Thermistor	19
P28901	Thermistor	20
P28902	Thermistor	21
17H25097 A	Support plate	22
P25911	Hose	23
P28308	Clip	24
17F15063 B	Electrical box	25
P30759	Pcb-s	26
P27957	Fuse	26-1
P19516	Spacer	27
P30880	Terminal block	28
P30498	Terminal block	29

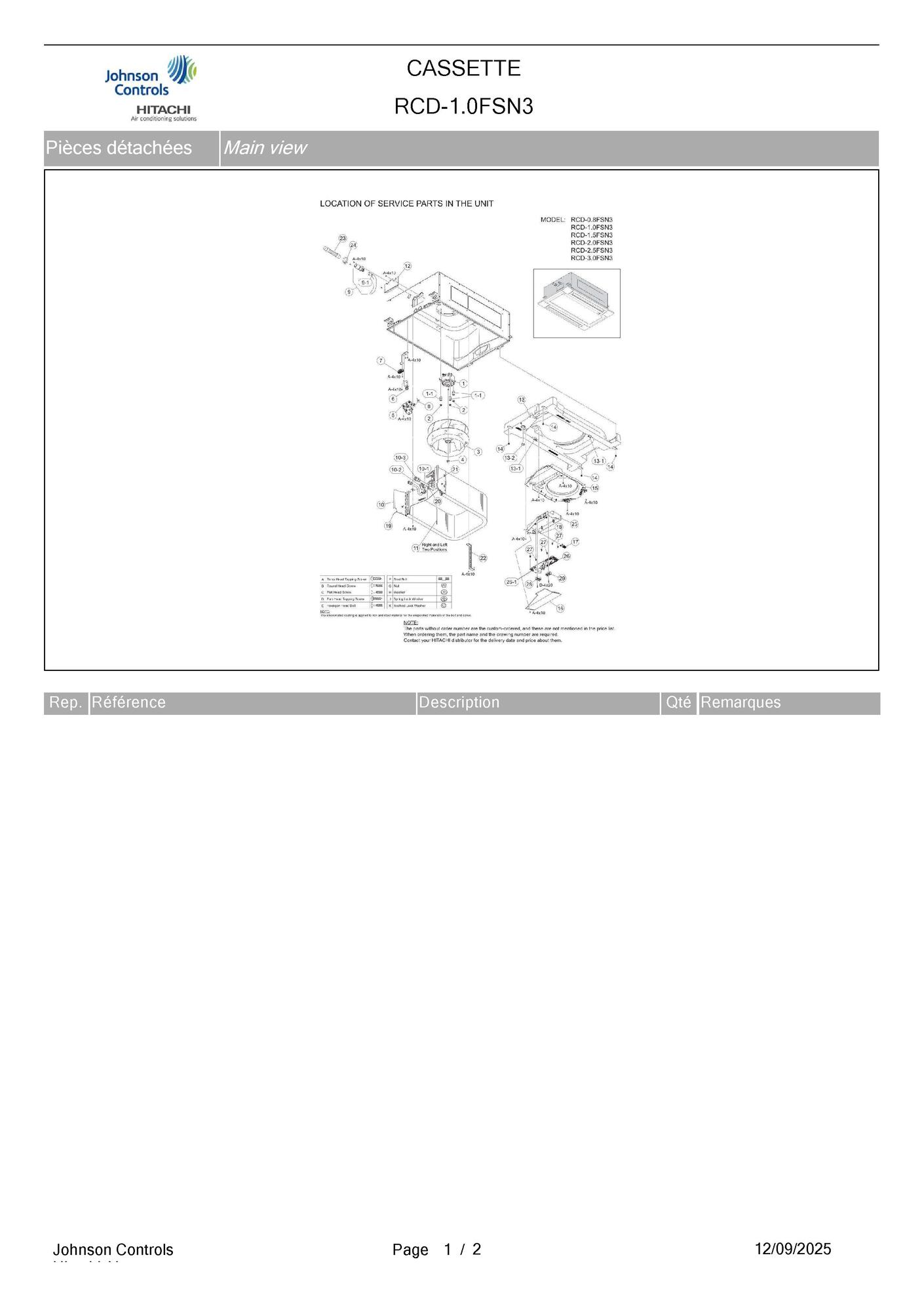

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité cassette Hitachi RCD-1.0FSN3

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Fan motor	Hitachi Réf fabricant: P30483	avec délai sur devis
	1-1 page 1	Vibration absorber	Hitachi Réf fabricant: P30485	avec délai sur devis
	2 page 1	Nut	Hitachi Réf fabricant: P28899	avec délai sur devis
	3 page 1	Turbo fan	Hitachi Réf fabricant: P30486	avec délai sur devis
	4 page 1	Nut	Hitachi Réf fabricant: P30487	avec délai sur devis
	5 page 1	Drain pump	Hitachi Réf fabricant: P30488	avec délai sur devis
	6 page 1	Float switch assy	Hitachi Réf fabricant: P30489	avec délai sur devis
	7 page 1	Antibacterial agent assy	Hitachi Réf fabricant: P30499	avec délai sur devis
	8 page 1	Wire clamp	Hitachi Réf fabricant: P21284	avec délai sur devis
	9 page 1	Drain hose assy	Hitachi Réf fabricant: P29753	avec délai sur devis
	9-1 page 1	Drain hose	Hitachi Réf fabricant: P21271	avec délai sur devis
	10 page 1	Heat exchanger assy	Hitachi Réf fabricant: P30490	avec délai sur devis
	10-1 page 1	Expansion valve	Hitachi Réf fabricant: P28701	avec délai sur devis
	10-2 page 1	Expv motor	Hitachi Réf fabricant: P29142	avec délai sur devis
	10-3 page 1	Flare nut	Hitachi Réf fabricant: R4226	avec délai sur devis
	11 page 1	Wind direction plate	Hitachi Réf fabricant: P30500	avec délai sur devis
	12 page 1	Pipe cover assy	Hitachi Réf fabricant: 17H25113 A	avec délai sur devis
	13 page 1	Drain pan assy	Hitachi Réf fabricant: P30494	avec délai sur devis
	13-1 page 1	Hook	Hitachi Réf fabricant: 17H26225 A	avec délai sur devis
	13-2 page 1	Rubber plug	Hitachi Réf fabricant: P28881	avec délai sur devis
	14 page 1	M6 bolt	Hitachi Réf fabricant: 17G09328 A	avec délai sur devis
	15 page 1	Bell mouth assy	Hitachi Réf fabricant: P30496	avec délai sur devis
	16 page 1	Electrical box cover	Hitachi Réf fabricant: 17F15064 B	avec délai sur devis
	17 page 1	Thermistor case	Hitachi Réf fabricant: P30501	avec délai sur devis
	18 page 1	Thermistor	Hitachi Réf fabricant: P24017	avec délai sur devis
	19 page 1	Thermistor	Hitachi Réf fabricant: P23588	avec délai sur devis
	20 page 1	Thermistor	Hitachi Réf fabricant: P28901	avec délai sur devis
	21 page 1	Thermistor	Hitachi Réf fabricant: P28902	avec délai sur devis
	22 page 1	Support plate	Hitachi Réf fabricant: 17H25097 A	avec délai sur devis
	23 page 1	Hose	Hitachi Réf fabricant: P25911	avec délai sur devis
	24 page 1	Clip	Hitachi Réf fabricant: P28308	avec délai sur devis
	25 page 1	Electrical box	Hitachi Réf fabricant: 17F15063 B	avec délai sur devis
	26 page 1	Pcb-s	Hitachi Réf fabricant: P30759	avec délai sur devis
	26-1 page 1	Fuse	Hitachi Réf fabricant: P27957	avec délai sur devis
	27 page 1	Spacer	Hitachi Réf fabricant: P19516	avec délai sur devis
	28 page 1	Terminal block	Hitachi Réf fabricant: P30880	avec délai sur devis
	29 page 1	Terminal block	Hitachi Réf fabricant: P30498	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité cassette Hitachi RCD-1.0FSN3 ainsi que des liens vers les articles Hitachi. En parcourant la page Hitachi, vous pourrez également trouver toutes les pièces Hitachi présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
