Unité interne Hitachi RWM-2.0NRE-W

HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

page 1

page 3

Position

Schéma

E06153	Electric heater	1
E06159	Surface thermostat	1-1
E06307	Air purge	2
E02475	Security valve	3
E04873	Gasket	4
E02507	Union	5
E02546	Drain pipe	6
E06305	Pressure switch	7
E05017	Gasket	8
E04996	Phex unit	9
E04974	Invalid country of origin	9-1
E03076	Expansion valve	9-2
P25041	Strainer	9-3
E02935	The cap	9-4
E02488	Union	9-5
E02936	Flare nut	9-6
E02490	Flare nut	9-7
E03832	Gasket	10
E02528	Gasket	11
E04894	Circulateur	12
E04897	Filter ball	13
E04898	Filter	13-1
E04899	Seeger	13-2
E05014	Manometer	14
E04903	Thermistor assy 1	15
E04904	Thermistor assy 1	16
E04988	Thermistor assy 1	17
E04930	Thermistor assy 2	18
E04993	Thermistor assy 2	19
E03180	Expansion valve coil	20
E02549	P-spring	21
E02550	P-spring	22
E01193	P-spring	23
E04048	Flexible pipe	24
E02497	Gasket	25
E04893	Expansion vessel ( 6l )	26
E05016	E-box cover assy	27
E04960	Remote control as	28
E02504	Clamp	29
E04999	Xek25411 a - service cover ...	30
E04955	Xek12635 a - lcd frame	31
E04944	Xek39388 a - yutaki frame	32
E05019	Shutdown valve	33
E05018	Wall support	34
E04945	Xek12635 a - lcd frame	35
E05026	Clamp	36
E02501	Screw	37

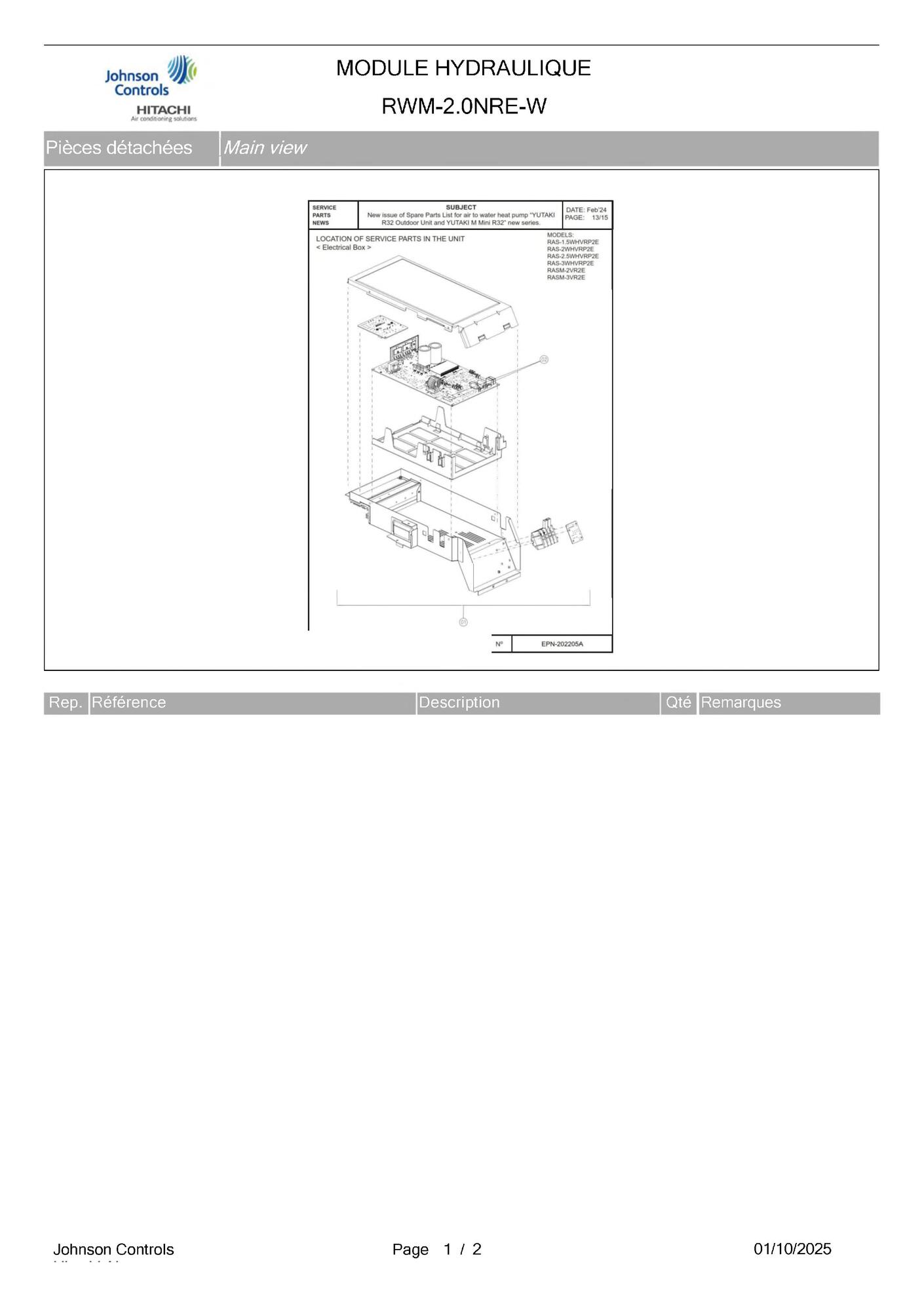

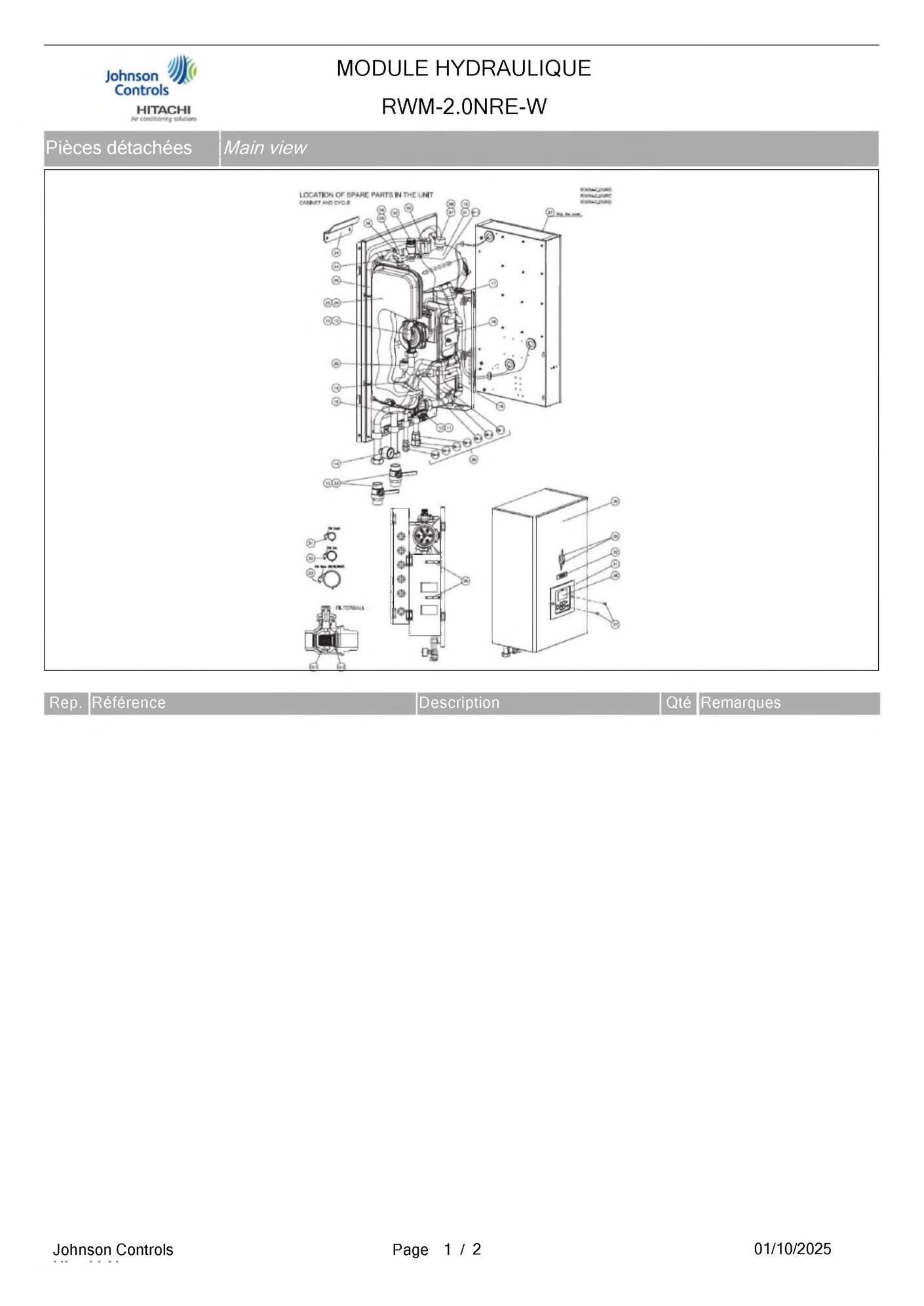

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité interne Hitachi RWM-2.0NRE-W

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Electric heater	Hitachi Réf fabricant: E06153	avec délai sur devis
	1 page 3	Instruction assy pcb	Hitachi Réf fabricant: E04665	avec délai sur devis
	1-1 page 1	Surface thermostat	Hitachi Réf fabricant: E06159	avec délai sur devis
	2 page 1	Air purge	Hitachi Réf fabricant: E06307	avec délai sur devis
	2 page 3	Spacer	Hitachi Réf fabricant: E01789	avec délai sur devis
	3 page 1	Security valve	Hitachi Réf fabricant: E02475	avec délai sur devis
	3 page 3	Terminal board	Hitachi Réf fabricant: E02519	avec délai sur devis
	4 page 1	Gasket	Hitachi Réf fabricant: E04873	avec délai sur devis
	4 page 3	Terminal board	Hitachi Réf fabricant: E04778	avec délai sur devis
	5 page 3	Relay	Hitachi Réf fabricant: E04779	avec délai sur devis
	5 page 1	Union	Hitachi Réf fabricant: E02507	avec délai sur devis
	6 page 1	Drain pipe	Hitachi Réf fabricant: E02546	avec délai sur devis
	6 page 3	Fuse	Hitachi Réf fabricant: E04780	avec délai sur devis
	7 page 1	Pressure switch	Hitachi Réf fabricant: E06305	avec délai sur devis
	8 page 3	Fuse	Hitachi Réf fabricant: E04782	avec délai sur devis
	8 page 1	Gasket	Hitachi Réf fabricant: E05017	avec délai sur devis
	9 page 3	Fuse holder	Hitachi Réf fabricant: E02516	avec délai sur devis
	9 page 1	Phex unit	Hitachi Réf fabricant: E04996	avec délai sur devis
	9-1 page 1	Invalid country of origin	Hitachi Réf fabricant: E04974	avec délai sur devis
	9-2 page 1	Expansion valve	Hitachi Réf fabricant: E03076	avec délai sur devis
	9-3 page 1	Strainer	Hitachi Réf fabricant: P25041	avec délai sur devis
	9-4 page 1	The cap	Hitachi Réf fabricant: E02935	avec délai sur devis
	9-5 page 1	Union	Hitachi Réf fabricant: E02488	avec délai sur devis
	9-6 page 1	Flare nut	Hitachi Réf fabricant: E02936	avec délai sur devis
	9-7 page 1	Flare nut	Hitachi Réf fabricant: E02490	avec délai sur devis
	10 page 1	Gasket	Hitachi Réf fabricant: E03832	avec délai sur devis
	10 page 3	Rocker swith	Hitachi Réf fabricant: E03828	avec délai sur devis
	11 page 3	Clamp	Hitachi Réf fabricant: E02012	avec délai sur devis
	11 page 1	Gasket	Hitachi Réf fabricant: E02528	avec délai sur devis
	12 page 1	Circulateur	Hitachi Réf fabricant: E04894	avec délai sur devis
	12 page 3	Rubber bush	Hitachi Réf fabricant: E02060	avec délai sur devis
	13 page 1	Filter ball	Hitachi Réf fabricant: E04897	avec délai sur devis
	13 page 3	Thermostat	Hitachi Réf fabricant: E04785	avec délai sur devis
	13-1 page 1	Filter	Hitachi Réf fabricant: E04898	avec délai sur devis
	13-2 page 1	Seeger	Hitachi Réf fabricant: E04899	avec délai sur devis
	14 page 3	Electrical box	Hitachi Réf fabricant: E04786	avec délai sur devis
	14 page 1	Manometer	Hitachi Réf fabricant: E05014	avec délai sur devis
	15 page 1	Thermistor assy 1	Hitachi Réf fabricant: E04903	avec délai sur devis
	16 page 1	Thermistor assy 1	Hitachi Réf fabricant: E04904	avec délai sur devis
	17 page 3	E-box subassy	Hitachi Réf fabricant: E04791	avec délai sur devis
	17 page 1	Thermistor assy 1	Hitachi Réf fabricant: E04988	avec délai sur devis
	18 page 1	Thermistor assy 2	Hitachi Réf fabricant: E04930	avec délai sur devis
	19 page 1	Thermistor assy 2	Hitachi Réf fabricant: E04993	avec délai sur devis
	20 page 1	Expansion valve coil	Hitachi Réf fabricant: E03180	avec délai sur devis
	21 page 1	P-spring	Hitachi Réf fabricant: E02549	avec délai sur devis
	22 page 1	P-spring	Hitachi Réf fabricant: E02550	avec délai sur devis
	23 page 1	P-spring	Hitachi Réf fabricant: E01193	avec délai sur devis
	24 page 1	Flexible pipe	Hitachi Réf fabricant: E04048	avec délai sur devis
	25 page 1	Gasket	Hitachi Réf fabricant: E02497	avec délai sur devis
	26 page 1	Expansion vessel ( 6l )	Hitachi Réf fabricant: E04893	avec délai sur devis
	27 page 1	E-box cover assy	Hitachi Réf fabricant: E05016	avec délai sur devis
	28 page 1	Remote control as	Hitachi Réf fabricant: E04960	avec délai sur devis
	29 page 1	Clamp	Hitachi Réf fabricant: E02504	avec délai sur devis
	30 page 1	Xek25411 a - service cover ...	Hitachi Réf fabricant: E04999	avec délai sur devis
	31 page 1	Xek12635 a - lcd frame	Hitachi Réf fabricant: E04955	avec délai sur devis
	32 page 1	Xek39388 a - yutaki frame	Hitachi Réf fabricant: E04944	avec délai sur devis
	33 page 1	Shutdown valve	Hitachi Réf fabricant: E05019	avec délai sur devis
	34 page 1	Wall support	Hitachi Réf fabricant: E05018	avec délai sur devis
	35 page 1	Xek12635 a - lcd frame	Hitachi Réf fabricant: E04945	avec délai sur devis
	36 page 1	Clamp	Hitachi Réf fabricant: E05026	avec délai sur devis
	37 page 1	Screw	Hitachi Réf fabricant: E02501	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Hitachi RWM-2.0NRE-W ainsi que des liens vers les articles Hitachi. En parcourant la page Hitachi, vous pourrez également trouver toutes les pièces Hitachi présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
