Unité interne Hitachi RWD-4.0NWE-260S-K

HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

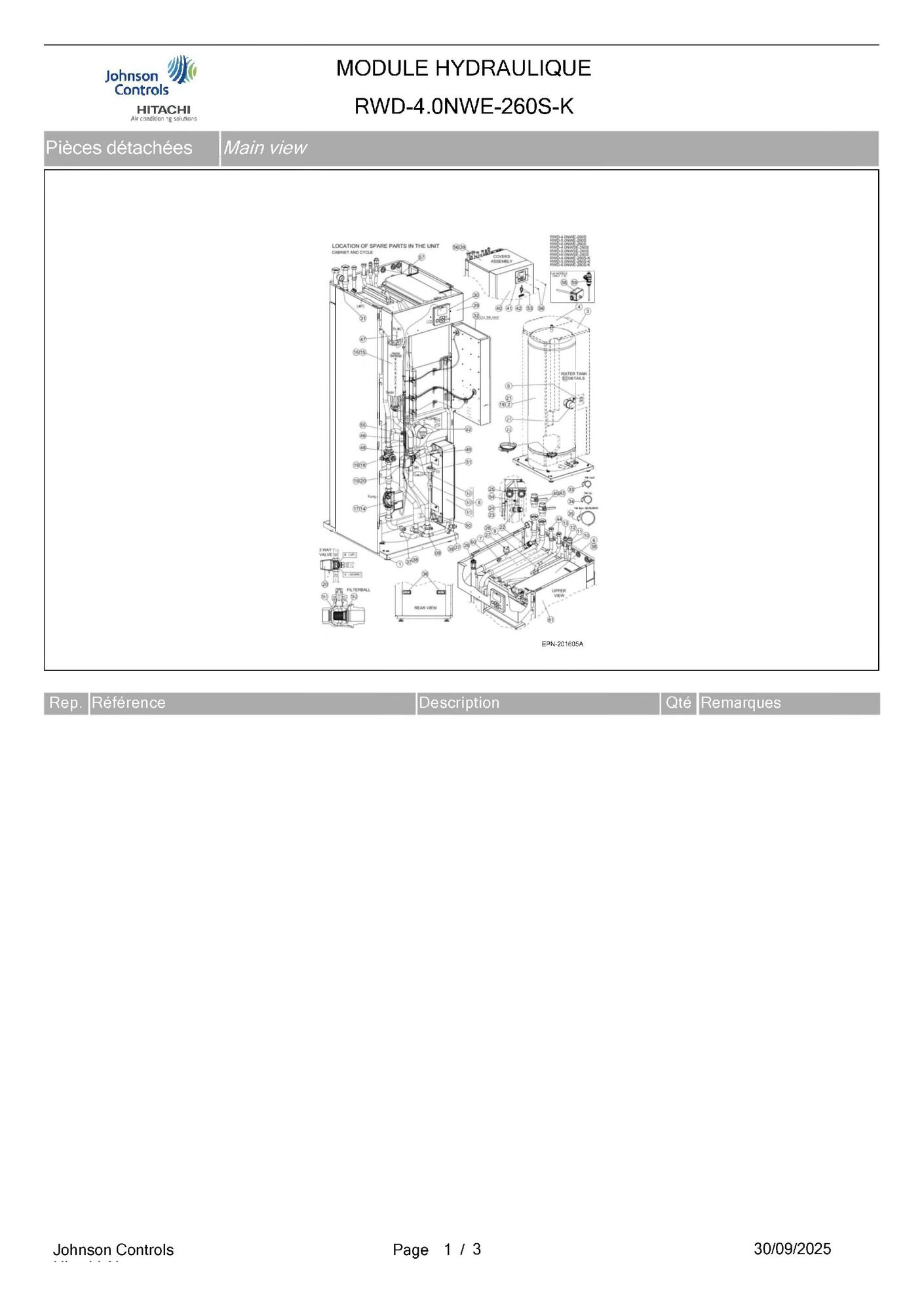

page 1

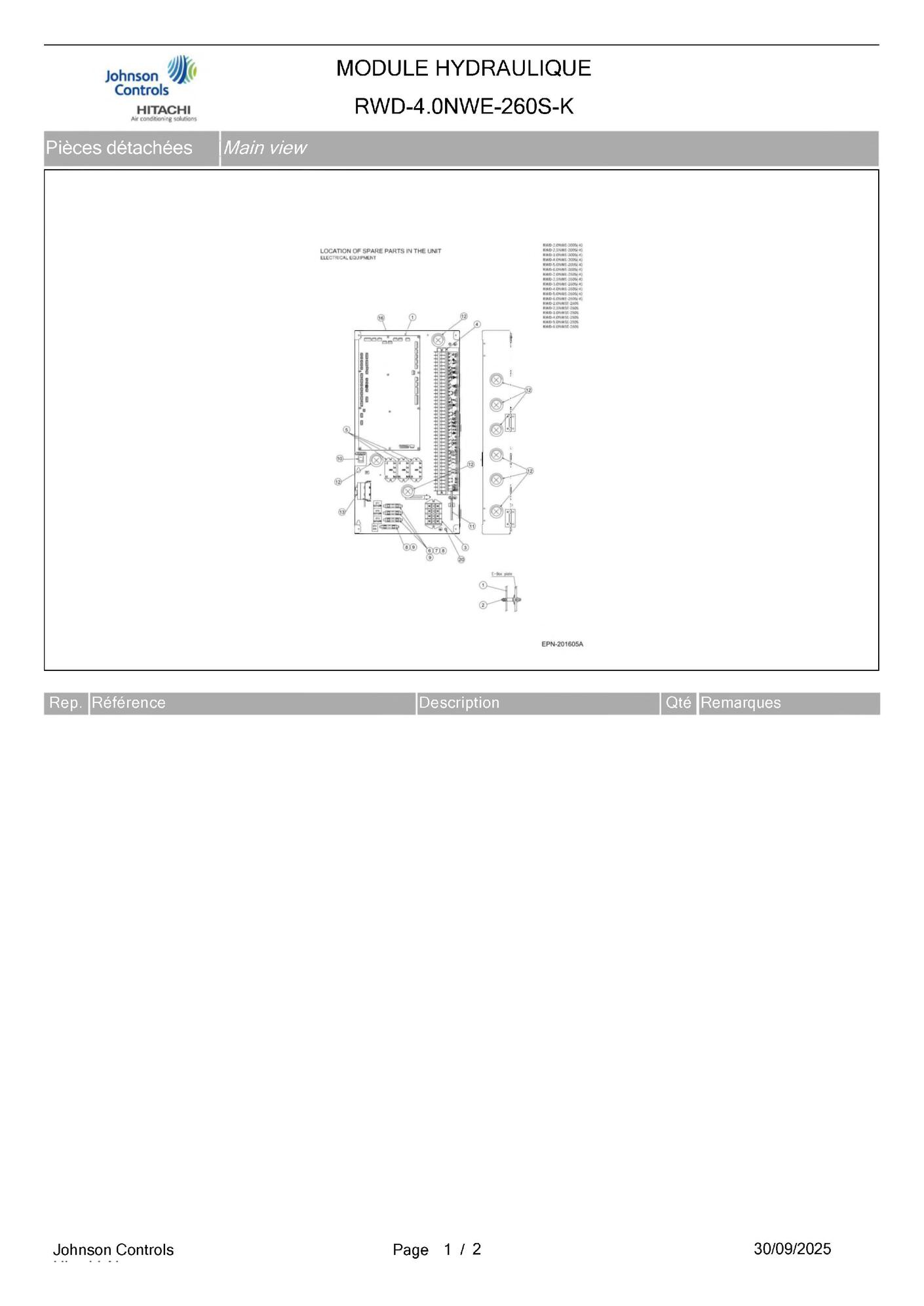

page 4

Position

Schéma

E04869	Foot	1
E04970	Water tank 260l uk	2
E04088	Tank heater	2-1
E04768	Bottom tank flange	2-2
E04066	Front insulation	3
E04067	Back insulation	4
E05028	Square insulation	5
E04893	Expansion vessel ( 6l )	6
E04048	Flexible pipe	7
E05010	Phex unit	8
E04836	Plate hex	8-1
E03077	Expansion valve	8-2
P25041	Strainer	8-3
E04073	Union	9
E02488	Union	10
E02490	Flare nut	11
E02487	Union	12
E02489	Flare nut	13
E04837	Pump	14
E05024	E-heater unit	15
E02496	Gasket	16
E03832	Gasket	17
E04840	Filter ball	18
E04841	Filter	18-1
E04842	Seeger	18-2
E02528	Gasket	19
E03271	3 way valve	20
E04052	Gasket	21
E02475	Security valve	22
E04873	Gasket	23
E02507	Union	24
E02546	Drain pipe	25
E04040	Air purge	26
E02494	Pressure sw	27
E05017	Gasket	28
E05006	Lcd support	29
E04960	Remote control as	30
E05014	Manometer	31
E05021	E-box cover assy	32
E02549	P-spring	33
E02550	P-spring	34
E02551	P-spring	35
E01897	Handle	36
E04069	Mini valve	37
E02497	Gasket	38
E05013	Upper cover	39
E05012	Service cover assy	40
E04955	Xek12635 a - lcd frame	41
E04944	Xek39388 a - yutaki frame	42
E04824	Gasket	43
E04954	Gasket	44
E04846	Shutdown valve	45
E04928	Thermistor assy 1	46
E04980	Thermistor assy 1	47
E04981	Thermistor assy 1	48
E04982	Thermistor assy 2	49
E04983	Thermistor assy 2	50
E04965	Exp. valve coil	51
E05020	Thermistor dhwt	52
E04945	Xek12635 a - lcd frame	53
E05026	Clamp	54
E05027	Manual air purge	55
E02501	Screw	56
E02060	Rubber bush	57
E05025	Thermostat	58
E05015	Pres and temp. valve	59
E05058	Side cover l	60
E05059	Side cover r	61

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité interne Hitachi RWD-4.0NWE-260S-K

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Foot	Hitachi Réf fabricant: E04869	avec délai sur devis
	1 page 4	Instruction assy pcb	Hitachi Réf fabricant: E04665	avec délai sur devis
	2 page 4	Spacer	Hitachi Réf fabricant: E01789	avec délai sur devis
	2 page 1	Water tank 260l uk	Hitachi Réf fabricant: E04970	avec délai sur devis
	2-1 page 1	Tank heater	Hitachi Réf fabricant: E04088	avec délai sur devis
	2-2 page 1	Bottom tank flange	Hitachi Réf fabricant: E04768	avec délai sur devis
	3 page 1	Front insulation	Hitachi Réf fabricant: E04066	avec délai sur devis
	3 page 4	Terminal board	Hitachi Réf fabricant: E02519	avec délai sur devis
	4 page 1	Back insulation	Hitachi Réf fabricant: E04067	avec délai sur devis
	4 page 4	Terminal board	Hitachi Réf fabricant: E04778	avec délai sur devis
	5 page 4	Relay	Hitachi Réf fabricant: E04779	avec délai sur devis
	5 page 1	Square insulation	Hitachi Réf fabricant: E05028	avec délai sur devis
	6 page 1	Expansion vessel ( 6l )	Hitachi Réf fabricant: E04893	avec délai sur devis
	7 page 1	Flexible pipe	Hitachi Réf fabricant: E04048	avec délai sur devis
	7 page 4	Fuse	Hitachi Réf fabricant: E04781	avec délai sur devis
	8 page 4	Fuse	Hitachi Réf fabricant: E04782	avec délai sur devis
	8 page 1	Phex unit	Hitachi Réf fabricant: E05010	avec délai sur devis
	8-1 page 1	Plate hex	Hitachi Réf fabricant: E04836	avec délai sur devis
	8-2 page 1	Expansion valve	Hitachi Réf fabricant: E03077	avec délai sur devis
	8-3 page 1	Strainer	Hitachi Réf fabricant: P25041	avec délai sur devis
	9 page 4	Harness lifter	Hitachi Réf fabricant: E04783	avec délai sur devis
	9 page 1	Union	Hitachi Réf fabricant: E04073	avec délai sur devis
	10 page 4	Endling saddle	Hitachi Réf fabricant: E04784	avec délai sur devis
	10 page 1	Union	Hitachi Réf fabricant: E02488	avec délai sur devis
	11 page 4	Clamp	Hitachi Réf fabricant: E02012	avec délai sur devis
	11 page 1	Flare nut	Hitachi Réf fabricant: E02490	avec délai sur devis
	12 page 4	Rubber bush	Hitachi Réf fabricant: E02060	avec délai sur devis
	12 page 1	Union	Hitachi Réf fabricant: E02487	avec délai sur devis
	13 page 1	Flare nut	Hitachi Réf fabricant: E02489	avec délai sur devis
	13 page 4	Thermostat	Hitachi Réf fabricant: E04785	avec délai sur devis
	14 page 1	Pump	Hitachi Réf fabricant: E04837	avec délai sur devis
	15 page 1	E-heater unit	Hitachi Réf fabricant: E05024	avec délai sur devis
	15 page 4	Electrical box	Hitachi Réf fabricant: E04787	avec délai sur devis
	16 page 4	E-box subassy	Hitachi Réf fabricant: E04791	avec délai sur devis
	16 page 1	Gasket	Hitachi Réf fabricant: E02496	avec délai sur devis
	17 page 1	Gasket	Hitachi Réf fabricant: E03832	avec délai sur devis
	18 page 1	Filter ball	Hitachi Réf fabricant: E04840	avec délai sur devis
	18-1 page 1	Filter	Hitachi Réf fabricant: E04841	avec délai sur devis
	18-2 page 1	Seeger	Hitachi Réf fabricant: E04842	avec délai sur devis
	19 page 1	Gasket	Hitachi Réf fabricant: E02528	avec délai sur devis
	20 page 1	3 way valve	Hitachi Réf fabricant: E03271	avec délai sur devis
	21 page 1	Gasket	Hitachi Réf fabricant: E04052	avec délai sur devis
	22 page 1	Security valve	Hitachi Réf fabricant: E02475	avec délai sur devis
	23 page 1	Gasket	Hitachi Réf fabricant: E04873	avec délai sur devis
	24 page 1	Union	Hitachi Réf fabricant: E02507	avec délai sur devis
	25 page 1	Drain pipe	Hitachi Réf fabricant: E02546	avec délai sur devis
	26 page 1	Air purge	Hitachi Réf fabricant: E04040	avec délai sur devis
	27 page 1	Pressure sw	Hitachi Réf fabricant: E02494	avec délai sur devis
	28 page 1	Gasket	Hitachi Réf fabricant: E05017	avec délai sur devis
	29 page 1	Lcd support	Hitachi Réf fabricant: E05006	avec délai sur devis
	30 page 1	Remote control as	Hitachi Réf fabricant: E04960	avec délai sur devis
	31 page 1	Manometer	Hitachi Réf fabricant: E05014	avec délai sur devis
	32 page 1	E-box cover assy	Hitachi Réf fabricant: E05021	avec délai sur devis
	33 page 1	P-spring	Hitachi Réf fabricant: E02549	avec délai sur devis
	34 page 1	P-spring	Hitachi Réf fabricant: E02550	avec délai sur devis
	35 page 1	P-spring	Hitachi Réf fabricant: E02551	avec délai sur devis
	36 page 1	Handle	Hitachi Réf fabricant: E01897	avec délai sur devis
	37 page 1	Mini valve	Hitachi Réf fabricant: E04069	avec délai sur devis
	38 page 1	Gasket	Hitachi Réf fabricant: E02497	avec délai sur devis
	39 page 1	Upper cover	Hitachi Réf fabricant: E05013	avec délai sur devis
	40 page 1	Service cover assy	Hitachi Réf fabricant: E05012	avec délai sur devis
	41 page 1	Xek12635 a - lcd frame	Hitachi Réf fabricant: E04955	avec délai sur devis
	42 page 1	Xek39388 a - yutaki frame	Hitachi Réf fabricant: E04944	avec délai sur devis
	43 page 1	Gasket	Hitachi Réf fabricant: E04824	avec délai sur devis
	44 page 1	Gasket	Hitachi Réf fabricant: E04954	avec délai sur devis
	45 page 1	Shutdown valve	Hitachi Réf fabricant: E04846	avec délai sur devis
	46 page 1	Thermistor assy 1	Hitachi Réf fabricant: E04928	avec délai sur devis
	47 page 1	Thermistor assy 1	Hitachi Réf fabricant: E04980	avec délai sur devis
	48 page 1	Thermistor assy 1	Hitachi Réf fabricant: E04981	avec délai sur devis
	49 page 1	Thermistor assy 2	Hitachi Réf fabricant: E04982	avec délai sur devis
	50 page 1	Thermistor assy 2	Hitachi Réf fabricant: E04983	avec délai sur devis
	51 page 1	Exp. valve coil	Hitachi Réf fabricant: E04965	avec délai sur devis
	52 page 1	Thermistor dhwt	Hitachi Réf fabricant: E05020	avec délai sur devis
	53 page 1	Xek12635 a - lcd frame	Hitachi Réf fabricant: E04945	avec délai sur devis
	54 page 1	Clamp	Hitachi Réf fabricant: E05026	avec délai sur devis
	55 page 1	Manual air purge	Hitachi Réf fabricant: E05027	avec délai sur devis
	56 page 1	Screw	Hitachi Réf fabricant: E02501	avec délai sur devis
	57 page 1	Rubber bush	Hitachi Réf fabricant: E02060	avec délai sur devis
	58 page 1	Thermostat	Hitachi Réf fabricant: E05025	avec délai sur devis
	59 page 1	Pres and temp. valve	Hitachi Réf fabricant: E05015	avec délai sur devis
	60 page 1	Side cover l	Hitachi Réf fabricant: E05058	avec délai sur devis
	61 page 1	Side cover r	Hitachi Réf fabricant: E05059	avec délai sur devis
