Unité interne Hitachi RWM-5.0FSN3E

HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

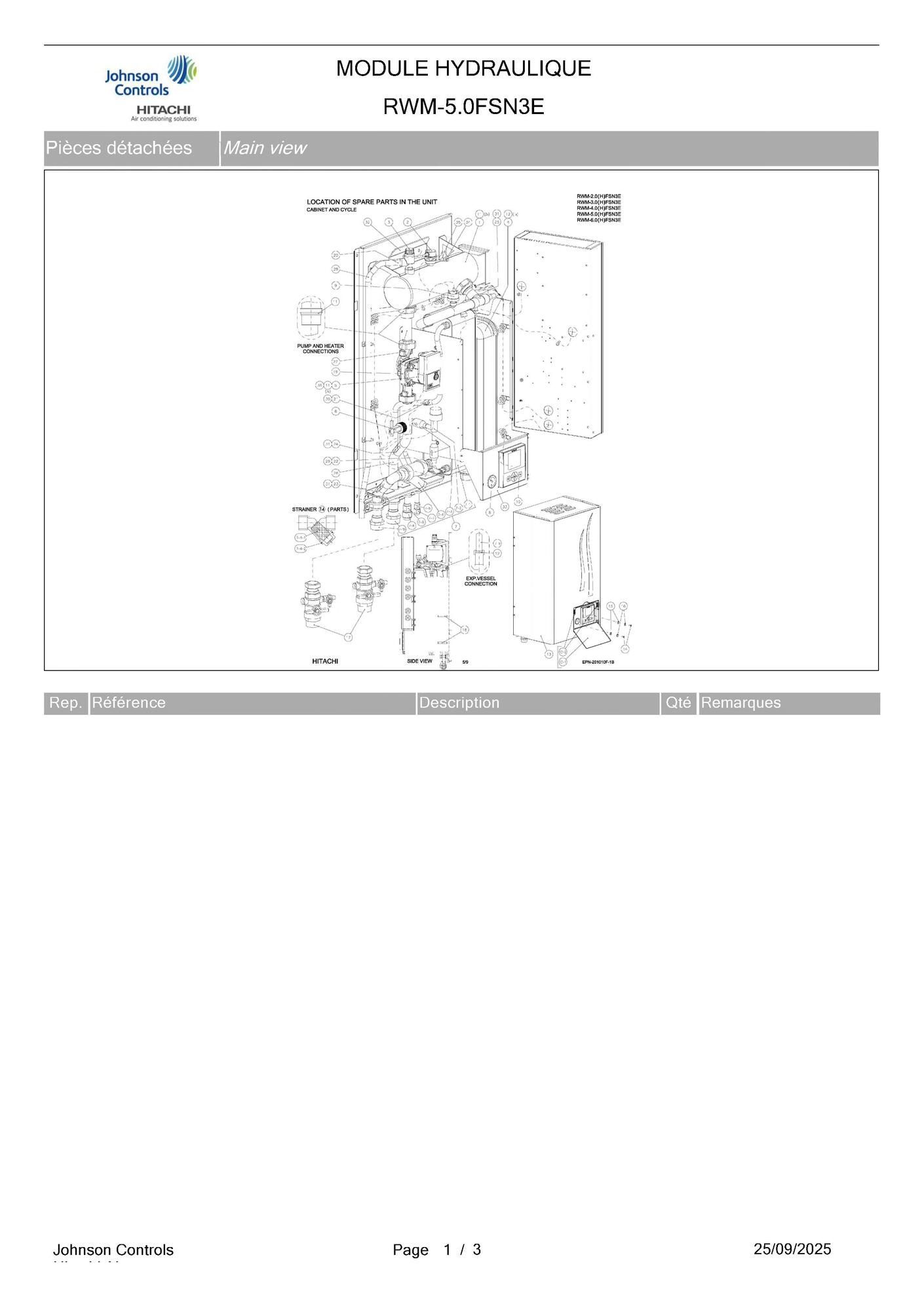

page 1

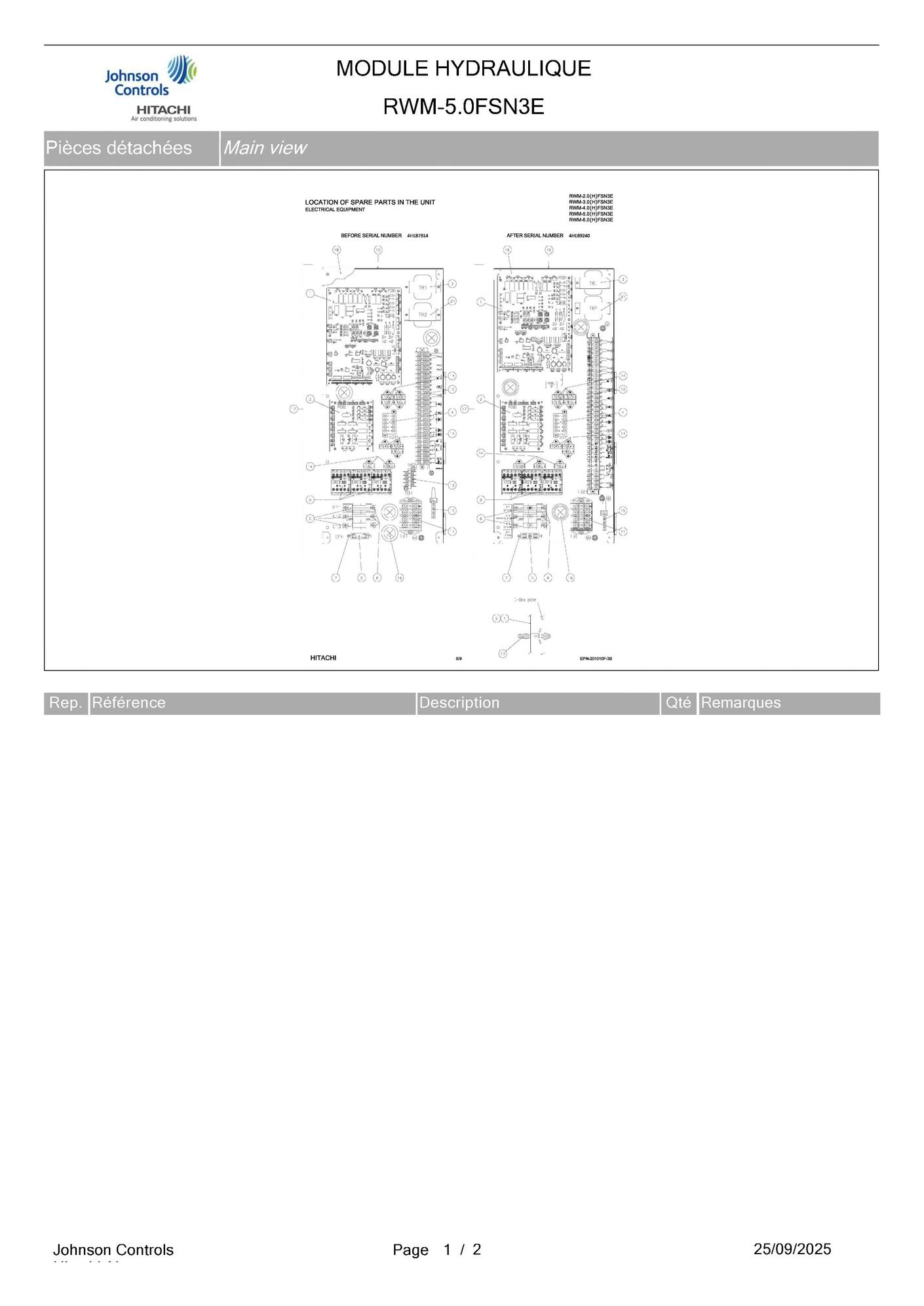

page 4

Position

Schéma

E02474	Electric heater assy	1
E01909	Purgeur auto	2
E02475	Security valve	3
E02476	Expansion vessel 6l	4
E02478	Pompe	5
E04152	Pump	5
E02479	Flow switch	6
E02482	Phex unit	7
E02485	Plate hex	7-1
E02492	Union	7-10
E01716	Exp. valve	7-2
E01206	Strainer	7-3
E03749	Water strainer	7-4
E03830	Water strainer unit	7-4
E02948	Mesh	7-4-1
E02946	Mesh	7-4-1
E03750	Mesh	7-4-1
E02947	Gasket	7-4-2
E02949	Gasket	7-4-2
E03751	Gasket	7-4-2
E02487	Union	7-5
E02488	Union	7-6
E02489	Flare nut	7-7
E02490	Flare nut	7-8
E03668	Pipe 4	7-9
E02493	Manometer	8
E03800	Manometer	8
E02494	Pressure sw	9
E02777	Control	10
E02495	Control	10
E03478	Lcd control	10
E02496	Gasket	11
E02497	Gasket	12
E02498	Cover assy	13
E02499	Lcd cover	13-1
E02500	Magnet	13-2
E02501	Screw	14
E02547	Nylon washer	15
E02548	Washer	16
E02503	Vanne d isolement	17
E02504	Clamp	18
E02506	Pump insulation	19
E04056	Pump insulation	19
E02507	Union	20
E02780	Thermistor assy	21
E02782	Thermistor assy	22
E02784	Thermistor assy	23
E02786	Thermistor assy	24
E02788	Thermistor assy	25
E03670	Thermistor assy	25
E02513	Pump pipe assy 1	26
E02514	Pump pipe assy 2	27
E02546	Drain pipe	28
E02549	P-spring	29
E02550	P-spring	30
E02551	P-spring	31
E02552	Wall support	32
E03801	Control support	33
E02553	Control support	33
E02980	Thermostat	34
E02938	Thermostat	34
E02937	The cap	35
E04221	Harness power pump assy	36

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité interne Hitachi RWM-5.0FSN3E

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Electric heater assy	Hitachi Réf fabricant: E02474	avec délai sur devis
	1 page 4	Instruction assy pcb	Hitachi Réf fabricant: E02515	avec délai sur devis
	1 page 4	Instruction assy pcb	Hitachi Réf fabricant: E02727	avec délai sur devis
	1 page 4	Instruction pcb	Hitachi Réf fabricant: E03475	avec délai sur devis
	2 page 4	Pcb	Hitachi Réf fabricant: E03774	avec délai sur devis
	2 page 1	Purgeur auto	Hitachi Réf fabricant: E01909	avec délai sur devis
	3 page 1	Security valve	Hitachi Réf fabricant: E02475	avec délai sur devis
	3 page 4	Transformer 1	Hitachi Réf fabricant: E04076	avec délai sur devis
	4 page 1	Expansion vessel 6l	Hitachi Réf fabricant: E02476	avec délai sur devis
	4 page 4	Magnetic contactor	Hitachi Réf fabricant: E01873	avec délai sur devis
	5 page 4	Fuse	Hitachi Réf fabricant: E00003	avec délai sur devis
	5 page 1	Pompe	Hitachi Réf fabricant: E02478	avec délai sur devis
	5 page 1	Pump	Hitachi Réf fabricant: E04152	avec délai sur devis
	6 page 1	Flow switch	Hitachi Réf fabricant: E02479	avec délai sur devis
	6 page 4	Fuse	Hitachi Réf fabricant: EC00071	avec délai sur devis
	7 page 4	Fuse holder	Hitachi Réf fabricant: E02516	avec délai sur devis
	7 page 1	Phex unit	Hitachi Réf fabricant: E02482	avec délai sur devis
	7-1 page 1	Plate hex	Hitachi Réf fabricant: E02485	avec délai sur devis
	7-10 page 1	Union	Hitachi Réf fabricant: E02492	avec délai sur devis
	7-2 page 1	Exp. valve	Hitachi Réf fabricant: E01716	avec délai sur devis
	7-3 page 1	Strainer	Hitachi Réf fabricant: E01206	avec délai sur devis
	7-4 page 1	Water strainer	Hitachi Réf fabricant: E03749	avec délai sur devis
	7-4 page 1	Water strainer unit	Hitachi Réf fabricant: E03830	avec délai sur devis
	7-4-1 page 1	Mesh	Hitachi Réf fabricant: E02948	avec délai sur devis
	7-4-1 page 1	Mesh	Hitachi Réf fabricant: E02946	avec délai sur devis
	7-4-1 page 1	Mesh	Hitachi Réf fabricant: E03750	avec délai sur devis
	7-4-2 page 1	Gasket	Hitachi Réf fabricant: E02947	avec délai sur devis
	7-4-2 page 1	Gasket	Hitachi Réf fabricant: E02949	avec délai sur devis
	7-4-2 page 1	Gasket	Hitachi Réf fabricant: E03751	avec délai sur devis
	7-5 page 1	Union	Hitachi Réf fabricant: E02487	avec délai sur devis
	7-6 page 1	Union	Hitachi Réf fabricant: E02488	avec délai sur devis
	7-7 page 1	Flare nut	Hitachi Réf fabricant: E02489	avec délai sur devis
	7-8 page 1	Flare nut	Hitachi Réf fabricant: E02490	avec délai sur devis
	7-9 page 1	Pipe 4	Hitachi Réf fabricant: E03668	avec délai sur devis
	8 page 4	Fuse holder	Hitachi Réf fabricant: E01015	avec délai sur devis
	8 page 1	Manometer	Hitachi Réf fabricant: E02493	avec délai sur devis
	8 page 1	Manometer	Hitachi Réf fabricant: E03800	avec délai sur devis
	9 page 4	Magnetic contactor	Hitachi Réf fabricant: E02517	avec délai sur devis
	9 page 1	Pressure sw	Hitachi Réf fabricant: E02494	avec délai sur devis
	10 page 1	Control	Hitachi Réf fabricant: E02777	avec délai sur devis
	10 page 1	Control	Hitachi Réf fabricant: E02495	avec délai sur devis
	10 page 1	Lcd control	Hitachi Réf fabricant: E03478	avec délai sur devis
	10 page 4	Terminal board	Hitachi Réf fabricant: E02518	avec délai sur devis
	10 page 4	Terminal board	Hitachi Réf fabricant: E02792	avec délai sur devis
	11 page 1	Gasket	Hitachi Réf fabricant: E02496	avec délai sur devis
	11 page 4	Terminal board	Hitachi Réf fabricant: E02519	avec délai sur devis
	12 page 1	Gasket	Hitachi Réf fabricant: E02497	avec délai sur devis
	12 page 4	Terminal board	Hitachi Réf fabricant: E01089	avec délai sur devis
	13 page 1	Cover assy	Hitachi Réf fabricant: E02498	avec délai sur devis
	13 page 4	Spacer	Hitachi Réf fabricant: P19112	avec délai sur devis
	13-1 page 1	Lcd cover	Hitachi Réf fabricant: E02499	avec délai sur devis
	13-2 page 1	Magnet	Hitachi Réf fabricant: E02500	avec délai sur devis
	14 page 1	Screw	Hitachi Réf fabricant: E02501	avec délai sur devis
	14 page 4	Surge absorber	Hitachi Réf fabricant: P14366	avec délai sur devis
	15 page 4	Clamp	Hitachi Réf fabricant: E02012	avec délai sur devis
	15 page 1	Nylon washer	Hitachi Réf fabricant: E02547	avec délai sur devis
	16 page 4	Rubber bush	Hitachi Réf fabricant: E02060	avec délai sur devis
	16 page 1	Washer	Hitachi Réf fabricant: E02548	avec délai sur devis
	17 page 4	E-box	Hitachi Réf fabricant: E04160	avec délai sur devis
	17 page 4	Power unit	Hitachi Réf fabricant: E02794	avec délai sur devis
	17 page 1	Vanne d isolement	Hitachi Réf fabricant: E02503	avec délai sur devis
	18 page 1	Clamp	Hitachi Réf fabricant: E02504	avec délai sur devis
	18 page 4	E-box cover assy	Hitachi Réf fabricant: E02554	avec délai sur devis
	18 page 4	E-box cover assy	Hitachi Réf fabricant: E02796	avec délai sur devis
	18 page 4	E-box cover assy	Hitachi Réf fabricant: E04162	avec délai sur devis
	19 page 4	E-box sub assy	Hitachi Réf fabricant: E04164	avec délai sur devis
	19 page 4	E-box subassy	Hitachi Réf fabricant: E02798	avec délai sur devis
	19 page 4	E-box subassy	Hitachi Réf fabricant: E02555	avec délai sur devis
	19 page 1	Pump insulation	Hitachi Réf fabricant: E02506	avec délai sur devis
	19 page 1	Pump insulation	Hitachi Réf fabricant: E04056	avec délai sur devis
	20 page 1	Union	Hitachi Réf fabricant: E02507	avec délai sur devis
	21 page 1	Thermistor assy	Hitachi Réf fabricant: E02780	avec délai sur devis
	21 page 4	Transformer 2	Hitachi Réf fabricant: E04077	avec délai sur devis
	22 page 1	Thermistor assy	Hitachi Réf fabricant: E02782	avec délai sur devis
	23 page 1	Thermistor assy	Hitachi Réf fabricant: E02784	avec délai sur devis
	24 page 1	Thermistor assy	Hitachi Réf fabricant: E02786	avec délai sur devis
	25 page 1	Thermistor assy	Hitachi Réf fabricant: E02788	avec délai sur devis
	25 page 1	Thermistor assy	Hitachi Réf fabricant: E03670	avec délai sur devis
	26 page 1	Pump pipe assy 1	Hitachi Réf fabricant: E02513	avec délai sur devis
	27 page 1	Pump pipe assy 2	Hitachi Réf fabricant: E02514	avec délai sur devis
	28 page 1	Drain pipe	Hitachi Réf fabricant: E02546	avec délai sur devis
	29 page 1	P-spring	Hitachi Réf fabricant: E02549	avec délai sur devis
	30 page 1	P-spring	Hitachi Réf fabricant: E02550	avec délai sur devis
	31 page 1	P-spring	Hitachi Réf fabricant: E02551	avec délai sur devis
	32 page 1	Wall support	Hitachi Réf fabricant: E02552	avec délai sur devis
	33 page 1	Control support	Hitachi Réf fabricant: E03801	avec délai sur devis
	33 page 1	Control support	Hitachi Réf fabricant: E02553	avec délai sur devis
	34 page 1	Thermostat	Hitachi Réf fabricant: E02980	avec délai sur devis
	34 page 1	Thermostat	Hitachi Réf fabricant: E02938	avec délai sur devis
	35 page 1	The cap	Hitachi Réf fabricant: E02937	avec délai sur devis
	36 page 1	Harness power pump assy	Hitachi Réf fabricant: E04221	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Hitachi RWM-5.0FSN3E ainsi que des liens vers les articles Hitachi. En parcourant la page Hitachi, vous pourrez également trouver toutes les pièces Hitachi présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
