Unité interne Hitachi HWM-WE

HITACHI propose des nomenclatures pouvant regrouper plusieurs modèles différents, en fonction de la puissance et de la date de fabrication. Pour identifier précisément le modèle et la référence, nous vous conseillons de télécharger et d’ouvrir le fichier PDF, ou de nous contacter muni de la référence indiquée sur la plaque signalétique de votre appareil. Sur le site PiecesXPress, en haut à droite, vous trouverez la rubrique "Demande de prix".

page 1

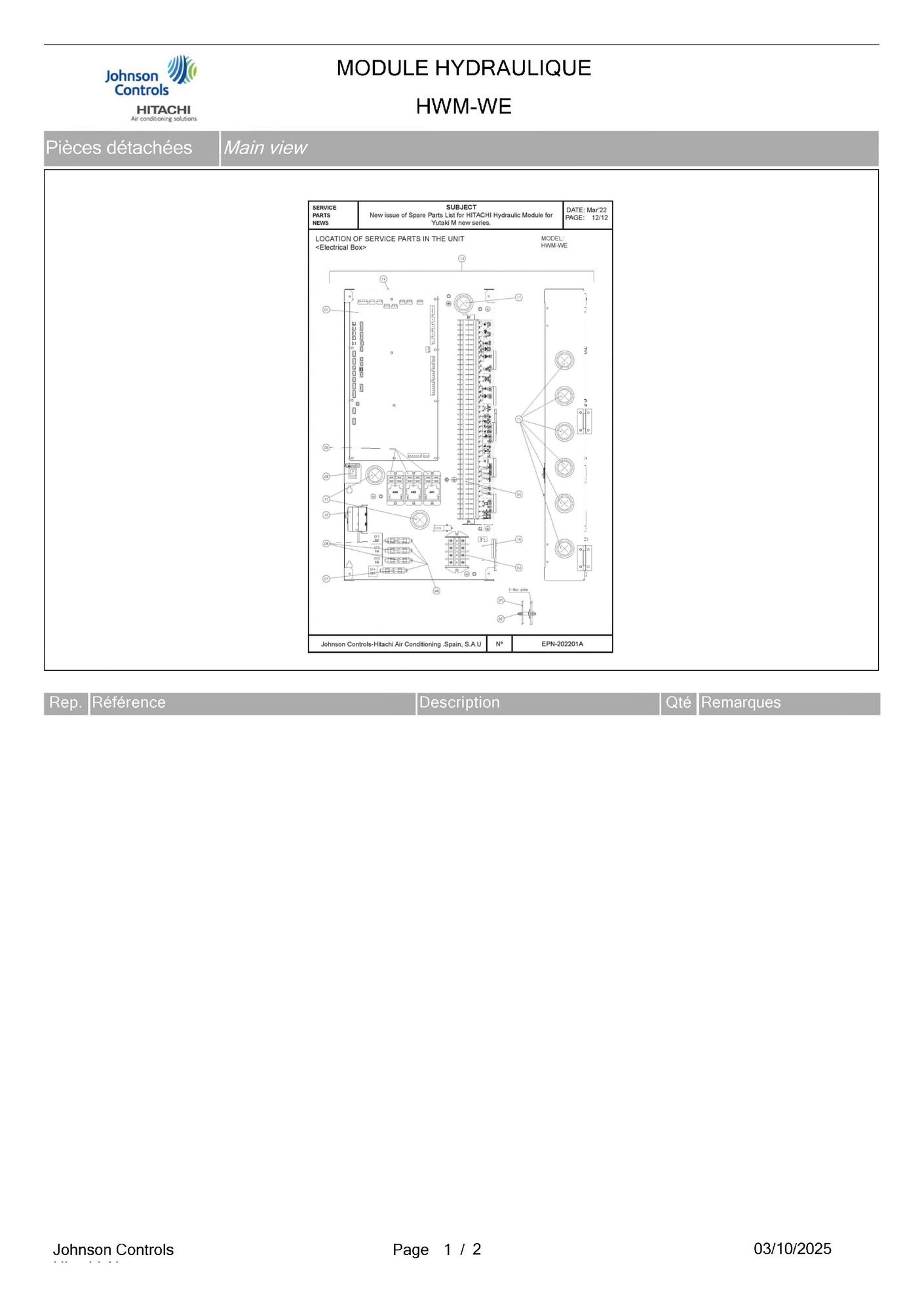

page 3

Position

Schéma

E06155	Electric heater	1
E06159	Surface thermostat	1-1
E06307	Air purge	2
E02475	Security valve	3
E04873	Gasket	4
E02507	Union	5
E02546	Drain pipe	6
E07224	Pressure sensor	7
E02496	Gasket	8
E02528	Gasket	9
E07689	Water pump	10
E04840	Filter ball	11
E04841	Filter	11-1
E04842	Seeger	11-2
E05014	Manometer	12
E04989	Thermistor assy 1	13
E04986	Thermistor assy 1	14
E02551	P-spring	15
E02497	Gasket	16
E04893	Expansion vessel ( 6l )	17
1000011471	E-box cover assy	18
1000011475	Remote controller	19
E02504	Clamp	20
E07665	Lcd support	21
E07200	Service cover assy	22
E07132	Lcd frame	22-1
E07226	Hitachi label	22-2
E02552	Wall support	23
E04824	Gasket	24
E04846	Shutdown valve	25
E05026	Clamp	26
P25678	Sus screw	27

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité interne Hitachi HWM-WE

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Electric heater	Hitachi Réf fabricant: E06155	avec délai sur devis
	1 page 3	Pcb	Hitachi Réf fabricant: 1000011412	avec délai sur devis
	1-1 page 1	Surface thermostat	Hitachi Réf fabricant: E06159	avec délai sur devis
	2 page 1	Air purge	Hitachi Réf fabricant: E06307	avec délai sur devis
	2 page 3	Spacer	Hitachi Réf fabricant: E01789	avec délai sur devis
	3 page 1	Security valve	Hitachi Réf fabricant: E02475	avec délai sur devis
	3 page 3	Terminal board	Hitachi Réf fabricant: E02519	avec délai sur devis
	4 page 1	Gasket	Hitachi Réf fabricant: E04873	avec délai sur devis
	4 page 3	Terminal board	Hitachi Réf fabricant: E04778	avec délai sur devis
	5 page 3	Relay	Hitachi Réf fabricant: E04779	avec délai sur devis
	5 page 1	Union	Hitachi Réf fabricant: E02507	avec délai sur devis
	6 page 1	Drain pipe	Hitachi Réf fabricant: E02546	avec délai sur devis
	6 page 3	Fuse	Hitachi Réf fabricant: E04781	avec délai sur devis
	7 page 3	Fuse	Hitachi Réf fabricant: E04782	avec délai sur devis
	7 page 1	Pressure sensor	Hitachi Réf fabricant: E07224	avec délai sur devis
	8 page 3	Fuse holder	Hitachi Réf fabricant: E02516	avec délai sur devis
	8 page 1	Gasket	Hitachi Réf fabricant: E02496	avec délai sur devis
	9 page 1	Gasket	Hitachi Réf fabricant: E02528	avec délai sur devis
	9 page 3	Rocker switch	Hitachi Réf fabricant: E07134	avec délai sur devis
	10 page 3	Clamp	Hitachi Réf fabricant: E02012	avec délai sur devis
	10 page 1	Water pump	Hitachi Réf fabricant: E07689	avec délai sur devis
	11 page 1	Filter ball	Hitachi Réf fabricant: E04840	avec délai sur devis
	11 page 3	Rubber bush	Hitachi Réf fabricant: E02060	avec délai sur devis
	11-1 page 1	Filter	Hitachi Réf fabricant: E04841	avec délai sur devis
	11-2 page 1	Seeger	Hitachi Réf fabricant: E04842	avec délai sur devis
	12 page 1	Manometer	Hitachi Réf fabricant: E05014	avec délai sur devis
	12 page 3	Thermostat	Hitachi Réf fabricant: E04785	avec délai sur devis
	13 page 3	Electrical box	Hitachi Réf fabricant: 1000011430	avec délai sur devis
	13 page 1	Thermistor assy 1	Hitachi Réf fabricant: E04989	avec délai sur devis
	14 page 3	E-box sub assy	Hitachi Réf fabricant: E07207	avec délai sur devis
	14 page 1	Thermistor assy 1	Hitachi Réf fabricant: E04986	avec délai sur devis
	15 page 1	P-spring	Hitachi Réf fabricant: E02551	avec délai sur devis
	16 page 1	Gasket	Hitachi Réf fabricant: E02497	avec délai sur devis
	17 page 1	Expansion vessel ( 6l )	Hitachi Réf fabricant: E04893	avec délai sur devis
	18 page 1	E-box cover assy	Hitachi Réf fabricant: 1000011471	avec délai sur devis
	19 page 1	Remote controller	Hitachi Réf fabricant: 1000011475	avec délai sur devis
	20 page 1	Clamp	Hitachi Réf fabricant: E02504	avec délai sur devis
	21 page 1	Lcd support	Hitachi Réf fabricant: E07665	avec délai sur devis
	22 page 1	Service cover assy	Hitachi Réf fabricant: E07200	avec délai sur devis
	22-1 page 1	Lcd frame	Hitachi Réf fabricant: E07132	avec délai sur devis
	22-2 page 1	Hitachi label	Hitachi Réf fabricant: E07226	avec délai sur devis
	23 page 1	Wall support	Hitachi Réf fabricant: E02552	avec délai sur devis
	24 page 1	Gasket	Hitachi Réf fabricant: E04824	avec délai sur devis
	25 page 1	Shutdown valve	Hitachi Réf fabricant: E04846	avec délai sur devis
	26 page 1	Clamp	Hitachi Réf fabricant: E05026	avec délai sur devis
	27 page 1	Sus screw	Hitachi Réf fabricant: P25678	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Hitachi HWM-WE ainsi que des liens vers les articles Hitachi. En parcourant la page Hitachi, vous pourrez également trouver toutes les pièces Hitachi présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
