Position vue éclatée
|
Article
|
Référence fabricant
|
Disponibilité et prix
|
|
|
|

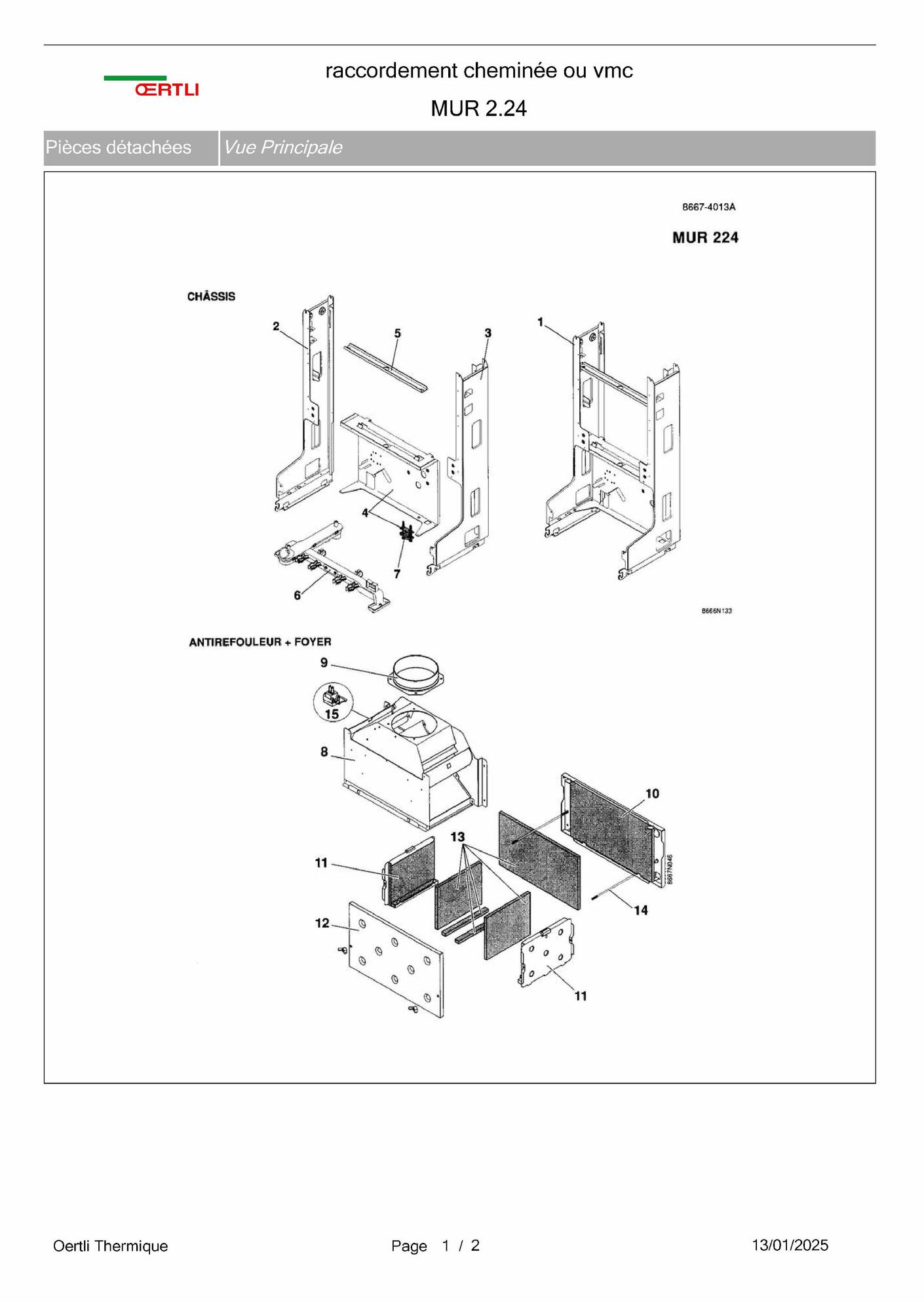

1 page 1
|
Chassis cpl
|
Oertli
Réf fabricant: 181681
|
avec délai
sur devis
|
|
|
|
2 page 1
|
Montant gauche cpl
|
Oertli
Réf fabricant: 181682
|
avec délai
sur devis
|
|
|
|
3 page 1
|
Montant droit cpl
|
Oertli
Réf fabricant: 181683
|
avec délai
sur devis
|
|
|
|
4 page 1
|
Support de chassis cpl
|
Oertli
Réf fabricant: 181684
|
avec délai
sur devis
|
|
|
|
5 page 1
|
Support de vase cpl
|
Oertli
Réf fabricant: 181685
|
|
|
|
|
6 page 1
|
Support de tubulures cpl
|
Oertli
Réf fabricant: 181686
|
|
|
|
|
7 page 1
|
Serre-cable cpl
|
Oertli
Réf fabricant: 181783
|
avec délai
sur devis
|
|
|
|
8 page 1
|
Antirefouleur cpl
|
Oertli
Réf fabricant: 181687
|
|
|
|
|
9 page 1
|
Buse cpl
|
Oertli
Réf fabricant: 181688
|
avec délai
sur devis
|
|
|
|
10 page 1
|
Fond de foyer cpl
|
Oertli
Réf fabricant: 181689
|
|
|
|
|
11 page 1
|
Plaque lat.foyer isolee
|
Oertli
Réf fabricant: 181690
|
|
|
|
|
12 page 1
|
Plaque av.foyer isolee
|
Oertli
Réf fabricant: 181691
|
|
|
|
|
13 page 1
|
Kit isolation foyer
|
Oertli
Réf fabricant: 181692
|
|
|
|
|
14 page 1
|
Kit tige fixation plaq.av
|
Oertli
Réf fabricant: 181693
|
|
|
|
|
15 page 1
|
Sonde antirefouleur
|
Oertli
Réf fabricant: 181732
|
|
|
|
|

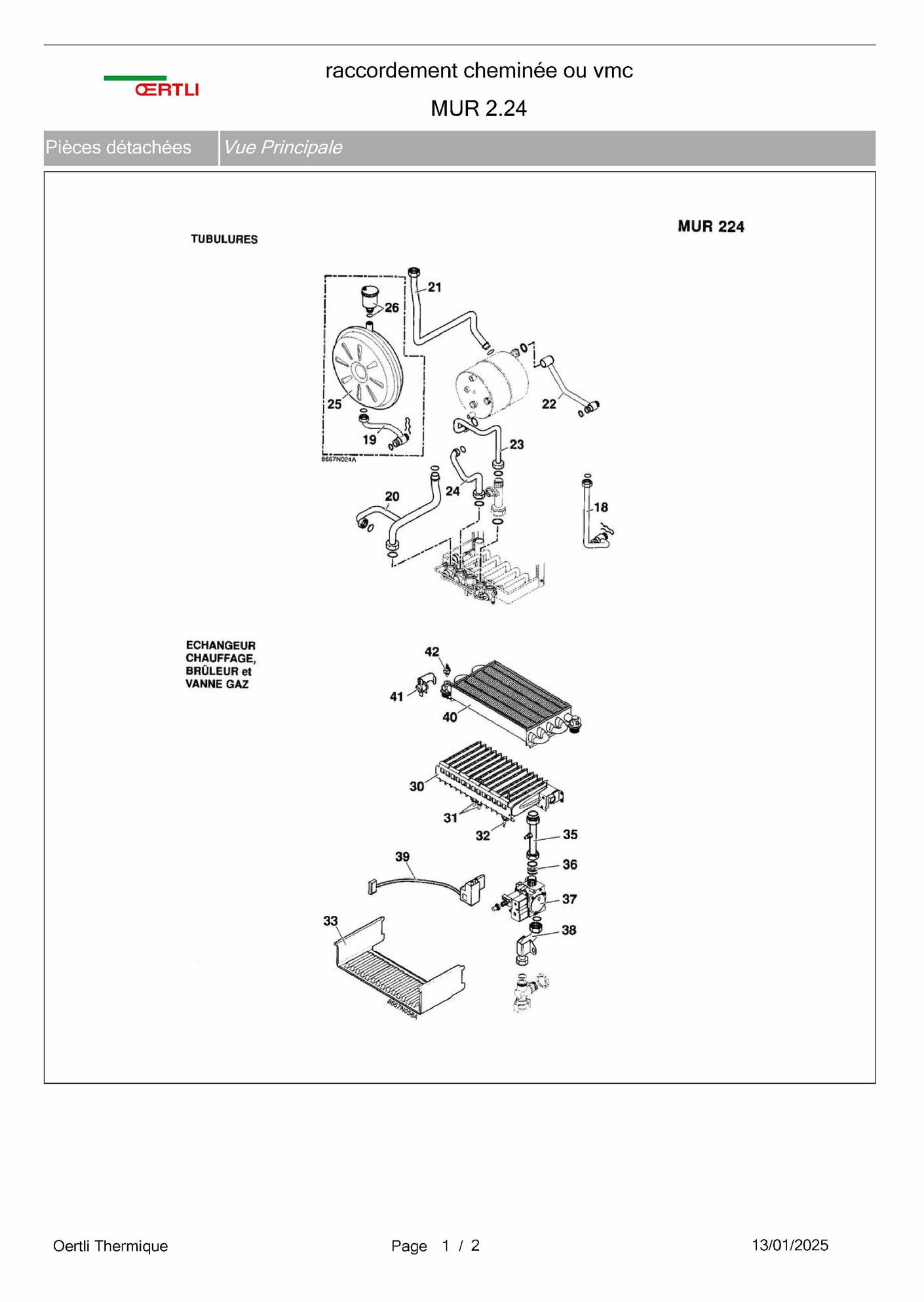

19 page 3
|
Tube vase dexpansion cpl
|
Oertli
Réf fabricant: 181696
|
|
|
|
|
20 page 3
|
Tube depart primaire cpl
|
Oertli
Réf fabricant: 181697
|
avec délai
sur devis
|
|
|
|
21 page 3
|
Tube dep.echang.chauf.cpl
|
Oertli
Réf fabricant: 181698
|
avec délai
sur devis
|
|
|
|
22 page 3
|
Tube de bouclage cpl
|
Oertli
Réf fabricant: 181699
|
avec délai
sur devis
|
|
|
|
23 page 3
|
Tube eau froide san. cpl
|
Oertli
Réf fabricant: 181700
|
|
|
|
|
24 page 3
|
Tube ecs cpl
|
Oertli
Réf fabricant: 181701
|
|
|
|
|
25 page 3
|
Vase d expansion 8l
|
Oertli
Réf fabricant: 181702
|
|
|
|
|
26 page 3
|
Purgeur air autom.+joint
|
Oertli
Réf fabricant: 181703
|
|
|
|
|
30 page 3
|
Bruleur gn worgas
|
Oertli
Réf fabricant: 181704
|
|
|
|
|
31 page 3
|
Electrode allumage set
|
Oertli
Réf fabricant: 181705
|
|
|
|
|
32 page 3
|
Sonde d ionisation cpl
|
Oertli
Réf fabricant: 181706
|
|
|
|
|
33 page 3
|
Plaque anti-rayonnement
|
Oertli
Réf fabricant: 181711
|
avec délai
sur devis
|
|
|
|
35 page 3
|
Tube gaz vanne-nourr. sit
|
Oertli
Réf fabricant: 181709
|
|
|
|
|
36 page 3
|
Diaphragme d.5.2 gn cpl
|
Oertli
Réf fabricant: 181710
|
|
|
|
|
37 page 3
|
Vanne gaz sit gn 0845-046
|
Oertli
Réf fabricant: 181707
|
|
|
|
|
38 page 3
|
Tube arrivee gaz sit
|
Oertli
Réf fabricant: 181708
|
|
|
|
|
39 page 3
|
Allumeur sit cpl
|
Oertli
Réf fabricant: 181755
|
avec délai
sur devis
|
|
|
|
40 page 3
|
Echangeur chauffage cpl
|
Oertli
Réf fabricant: 181712
|
|
|
|
|
41 page 3
|
Thermostat de securite ...
|
Oertli
Réf fabricant: 181730
|
|
|
|
|
42 page 3
|
Sonde depart chauff. / ...
|
Oertli
Réf fabricant: 181731
|
|
|
|
|

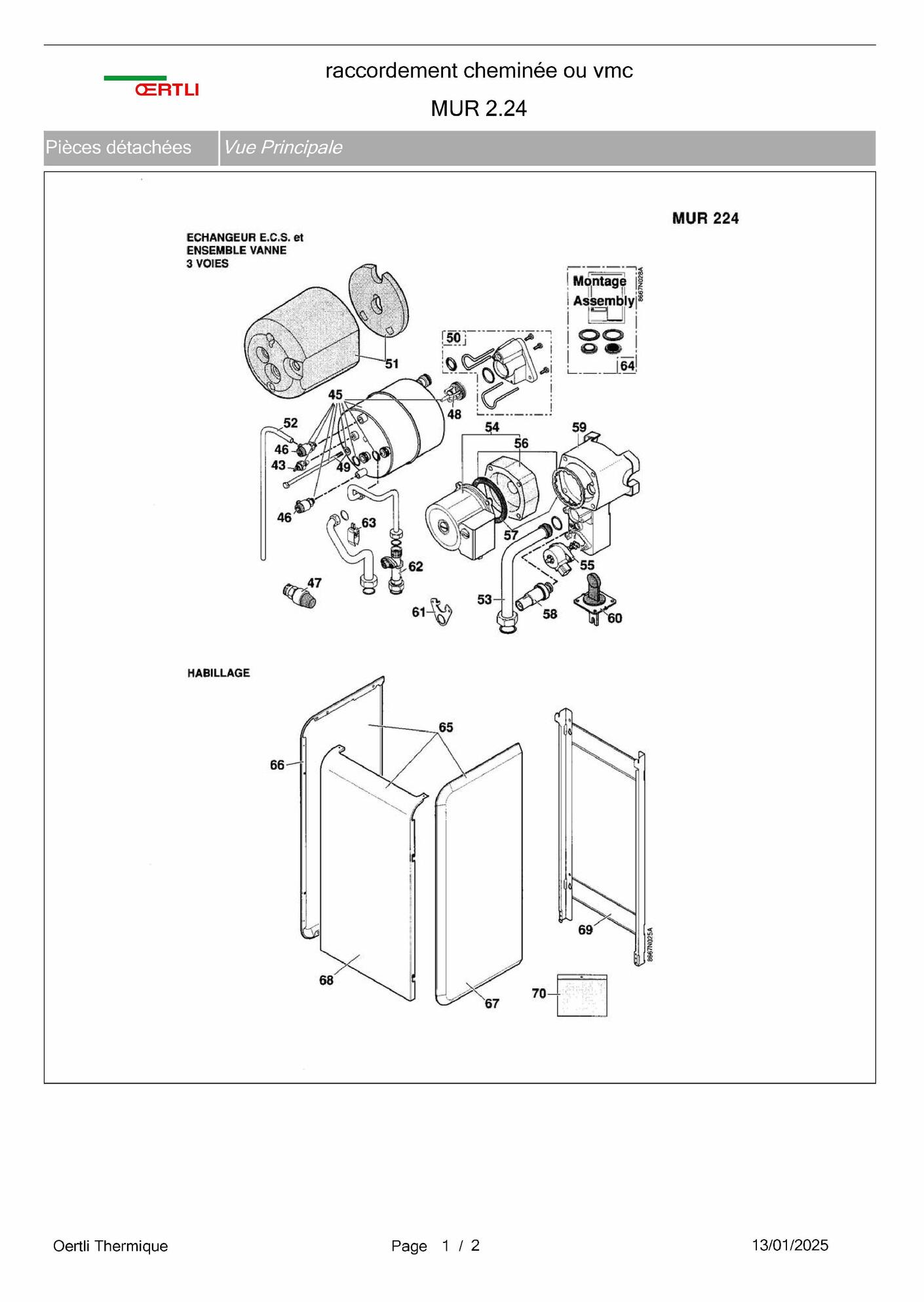

45 page 5
|
Echangeur ecs cpl
|
Oertli
Réf fabricant: 181713
|
avec délai
sur devis
|
|
|
|
46 page 5
|
Robinet de vidange
|
Oertli
Réf fabricant: 181714
|
avec délai
sur devis
|
|
|
|
47 page 5
|
Soupape de securite 3 bar ...
|
Oertli
Réf fabricant: 181729
|
|
|
|
|
48 page 5
|
Clapet anti-retour
|
Oertli
Réf fabricant: 181715
|
|
|
|
|
49 page 5
|
Kit fix. echang. ecs
|
Oertli
Réf fabricant: 181716
|
avec délai
sur devis
|
|
|
|
50 page 5
|
Embase echang. ecs cpl
|
Oertli
Réf fabricant: 181717
|
|
|
|
|
51 page 5
|
Kit isol. echangeur ecs
|
Oertli
Réf fabricant: 181718
|
avec délai
sur devis
|
|
|
|
52 page 5
|
Tube de vidange
|
Oertli
Réf fabricant: 181719
|
|
|
|
|
53 page 5
|
Tube retour primaire cpl
|
Oertli
Réf fabricant: 181694
|
|
|
|
|
54 page 5
|
Circulateur wilo
|
Oertli
Réf fabricant: 181720
|
|
|
|
|
55 page 5
|
Moteur pas a pas
|
Oertli
Réf fabricant: 181721
|
|
|
|
|
56 page 5
|
Embase circulateur cpl
|
Oertli
Réf fabricant: 181722
|
|
|
|
|
57 page 5
|
Joints circulateur (set)
|
Oertli
Réf fabricant: 181723
|
|
|
|
|
58 page 5
|
Manometre electronique
|
Oertli
Réf fabricant: 181728
|
|
|
|
|
59 page 5
|
Corps de vanne + clapet
|
Oertli
Réf fabricant: 181724
|
|
|
|
|
60 page 5
|
Clapet v3v
|
Oertli
Réf fabricant: 181725
|
|
|
|
|
61 page 5
|
Bride vanne 3 voies cpl
|
Oertli
Réf fabricant: 181726
|
|
|
|
|
62 page 5
|
Detecteur de debit cpl
|
Oertli
Réf fabricant: 181733
|
avec délai
sur devis
|
|
|
|
63 page 5
|
Sonde depart ecs
|
Oertli
Réf fabricant: 181735
|
|
|
|
|
64 page 5
|
Kit regul. debit 8-10l
|
Oertli
Réf fabricant: 181734
|
|
|
|
|
65 page 5
|
Habillage cplt oert
|
Oertli
Réf fabricant: 181736
|
avec délai
sur devis
|
|
|
|
66 page 5
|
Panneau lat. gauche cpl
|
Oertli
Réf fabricant: 181737
|
avec délai
sur devis
|
|
|
|
67 page 5
|
Panneau lat. droit cpl
|
Oertli
Réf fabricant: 181738
|
|
|
|
|
68 page 5
|
Panneau avant cplt oert
|
Oertli
Réf fabricant: 181739
|
avec délai
sur devis
|
|
|
|
69 page 5
|
Dosseret assemble
|
Oertli
Réf fabricant: 181763
|
|
|
|
|
70 page 5
|
Sachet visserie chaudiere
|
Oertli
Réf fabricant: 181740
|
avec délai
sur devis
|
|
|
|

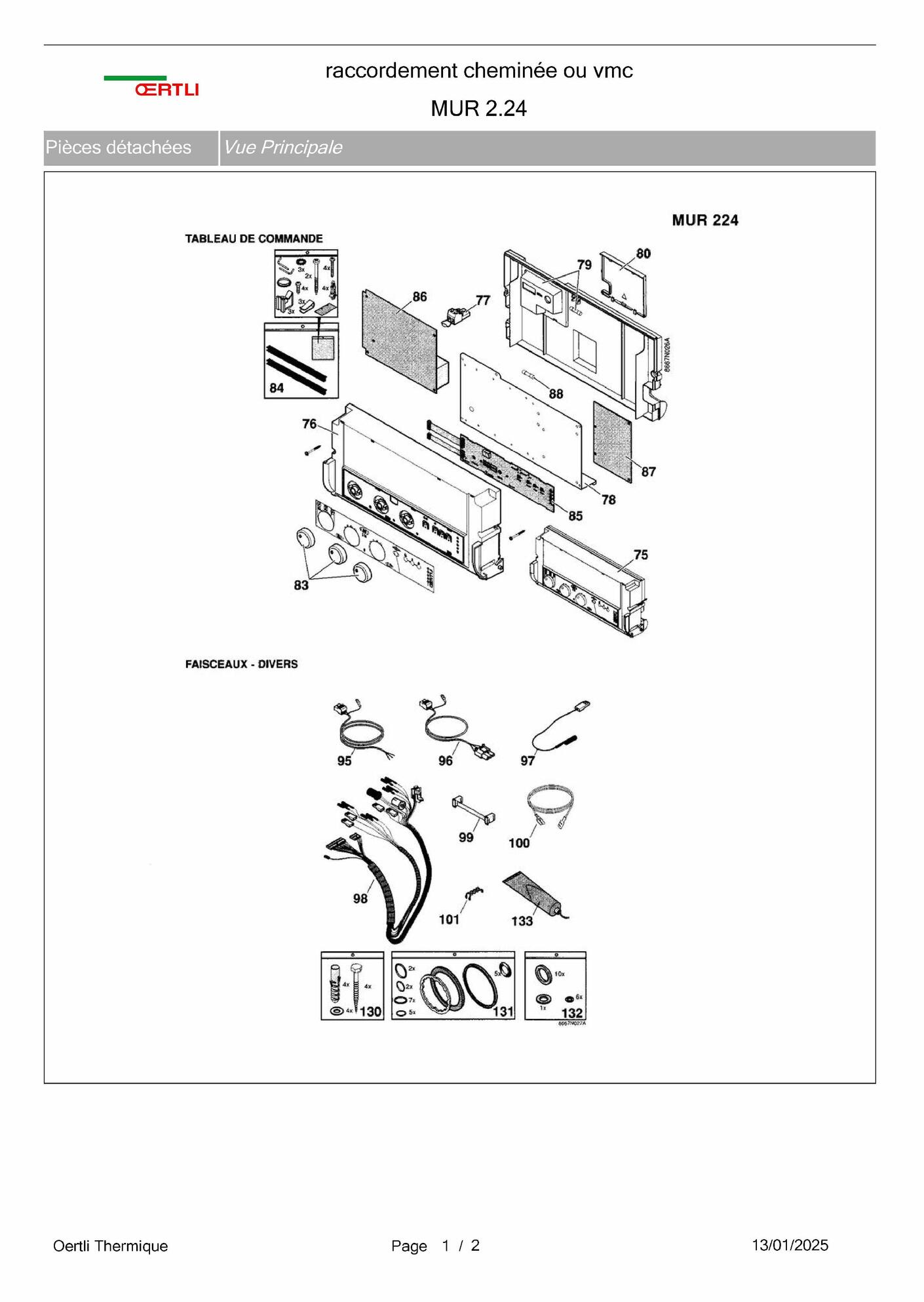

75 page 7
|
Tabl cde 224 gn cplt oe
|
Oertli
Réf fabricant: 181741
|
avec délai
sur devis
|
|
|
|
76 page 7
|
Facade tabl cde prem oert
|
Oertli
Réf fabricant: 181742
|
avec délai
sur devis
|
|
|
|
77 page 7
|
Connecteur 2 pts tam
|
Oertli
Réf fabricant: 181754
|
avec délai
sur devis
|
|
|
|
78 page 7
|
Support de cartes cpl
|
Oertli
Réf fabricant: 181743
|
avec délai
sur devis
|
|
|
|
79 page 7
|
Couvercle arriere cpl
|
Oertli
Réf fabricant: 181744
|
|
|
|
|
80 page 7
|
Couvercle raccord.
|
Oertli
Réf fabricant: 181745
|
|
|
|
|
83 page 7
|
Kit bouton commande
|
Oertli
Réf fabricant: 181746
|
avec délai
sur devis
|
|
|
|
84 page 7
|
Kit accessoire tableau
|
Oertli
Réf fabricant: 181747
|
|
|
|
|
85 page 7
|
Carte affichage cpl
|
Oertli
Réf fabricant: 181748
|
|
|
|
|
86 page 7
|
Carte uc murale
|
Oertli
Réf fabricant: 181750
|
avec délai
sur devis
|
|
|
|
87 page 7
|
Carte securite chem. cpl
|
Oertli
Réf fabricant: 181753
|
|
|
|
|
88 page 7
|
Fusible 4a 5x20 retarde
|
Oertli
Réf fabricant: 120551
|
|
|
|
|
95 page 7
|
Cable d alimentation
|
Oertli
Réf fabricant: 181758
|
avec délai
sur devis
|
|
|
|
96 page 7
|
Cable pompe
|
Oertli
Réf fabricant: 181759
|
|
|
|
|
97 page 7
|
Cable sonde dionisation
|
Oertli
Réf fabricant: 181760
|
|
|
|
|
98 page 7
|
Faisceau de base 2.24 ch.
|
Oertli
Réf fabricant: 181756
|
|
|
|
|
99 page 7
|
Cable liaison bus uc-cs
|
Oertli
Réf fabricant: 181761
|
|
|
|
|
100 page 7
|
Fil de mise a la masse
|
Oertli
Réf fabricant: 181762
|
|
|
|
|
101 page 7
|
Capot connecteur amp 6pts
|
Oertli
Réf fabricant: 181757
|
avec délai
sur devis
|
|
|
|

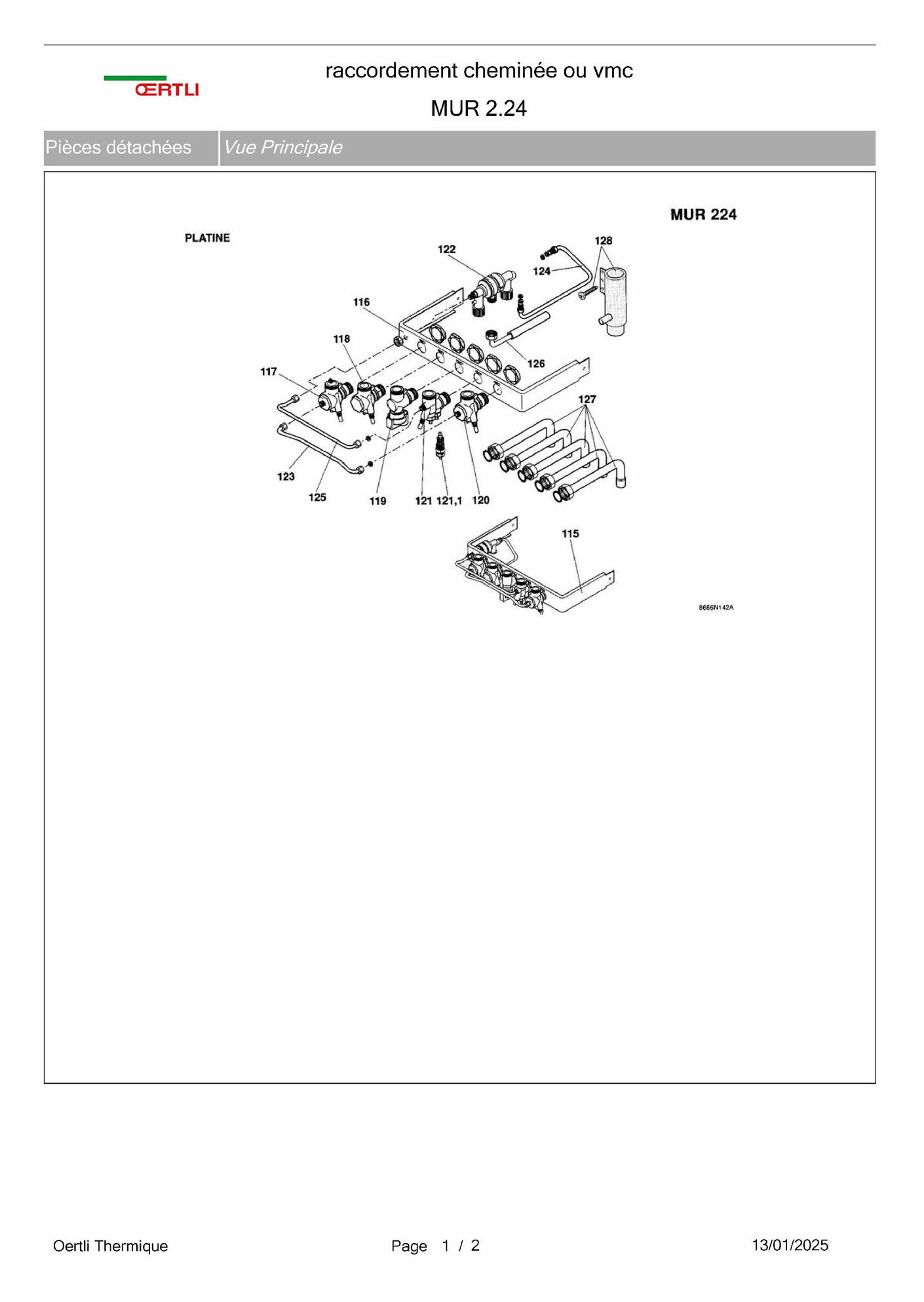

115 page 9
|
Platine raccord. 2.24 cpl
|
Oertli
Réf fabricant: 181764
|
avec délai
sur devis
|
|
|
|
116 page 9
|
Platine de racc. nue+fix.
|
Oertli
Réf fabricant: 181765
|
avec délai
sur devis
|
|
|
|
117 page 9
|
Robinet depart chauff.cpl
|
Oertli
Réf fabricant: 181766
|
|
|
|
|
118 page 9
|
Robinet 3/4" avec piquage ...
|
Oertli
Réf fabricant: 181767
|
|
|
|
|
118 page 3
|
Tube ret.echang.chauf.cpl
|
Oertli
Réf fabricant: 181695
|
avec délai
sur devis
|
|
|
|
119 page 9
|
Robinet gaz cpl
|
Oertli
Réf fabricant: 181768
|
|
|
|
|
120 page 9
|
Robinet 3/4" cpl
|
Oertli
Réf fabricant: 181769
|
|
|
|
|
121 page 9
|
Robinet entree eau fr.cpl
|
Oertli
Réf fabricant: 181770
|
|
|
|
|
121.... page 9
|
Vis regl.+filtre rob. efs
|
Oertli
Réf fabricant: 181771
|
|
|
|
|
122 page 9
|
Disconnecteur
|
Oertli
Réf fabricant: 181772
|
|
|
|
|
123 page 9
|
Tube racc. by-pass cpl
|
Oertli
Réf fabricant: 181773
|
|
|
|
|
124 page 9
|
Tube racc. aval disco.cpl
|
Oertli
Réf fabricant: 181774
|
|
|
|
|
125 page 9
|
Tube racc.amont disco.cpl
|
Oertli
Réf fabricant: 181775
|
|
|
|
|
126 page 9
|
Tube ecoulement disco.cpl
|
Oertli
Réf fabricant: 181776
|
|
|
|
|
127 page 9
|
Kit tubul.raccord 2.24cpl
|
Oertli
Réf fabricant: 181777
|
|
|
|
|
128 page 9
|
Raccord evacuation cpl
|
Oertli
Réf fabricant: 181778
|
|
|
|
|
130 page 7
|
Sachet fixation dosseret
|
Oertli
Réf fabricant: 181780
|
|
|
|
|
131 page 7
|
Joints chaudiere (sachet)
|
Oertli
Réf fabricant: 181781
|
|
|
|
|
132 page 7
|
Joints platine (sachet)
|
Oertli
Réf fabricant: 181779
|
|
|
