Chaudière Oertli MUR 2.24 FF GN (86674014)

OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

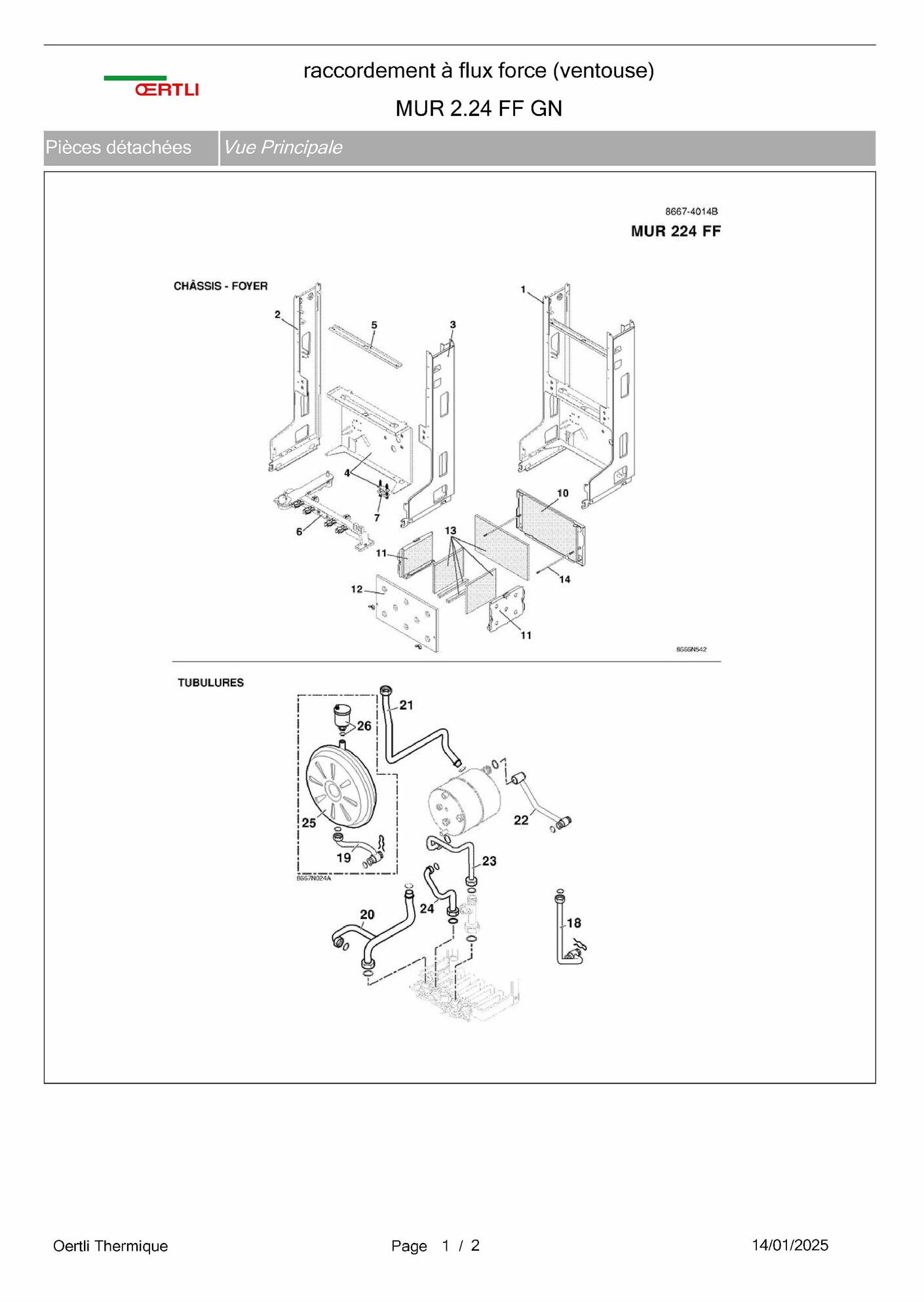

page 1

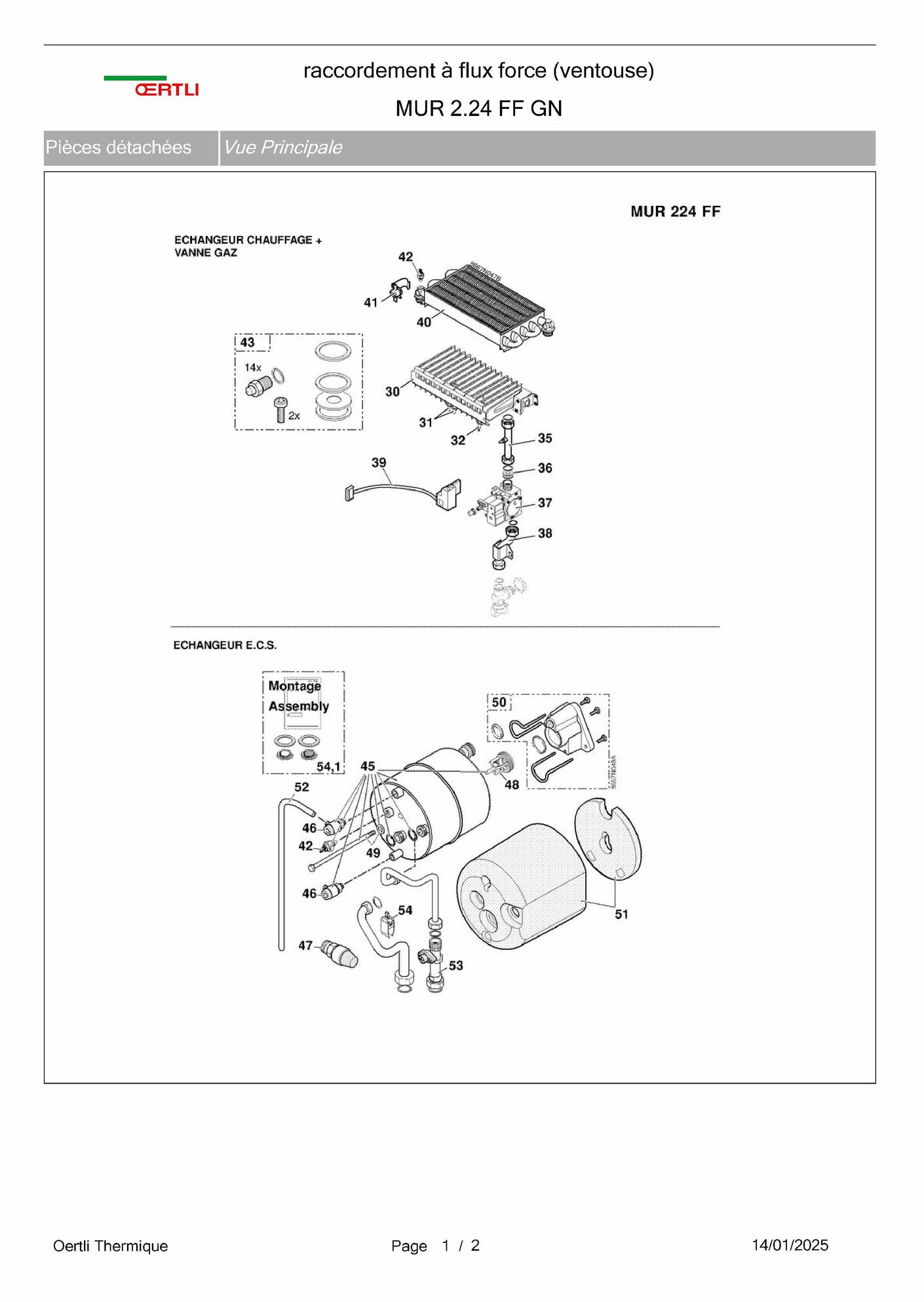

page 3

page 5

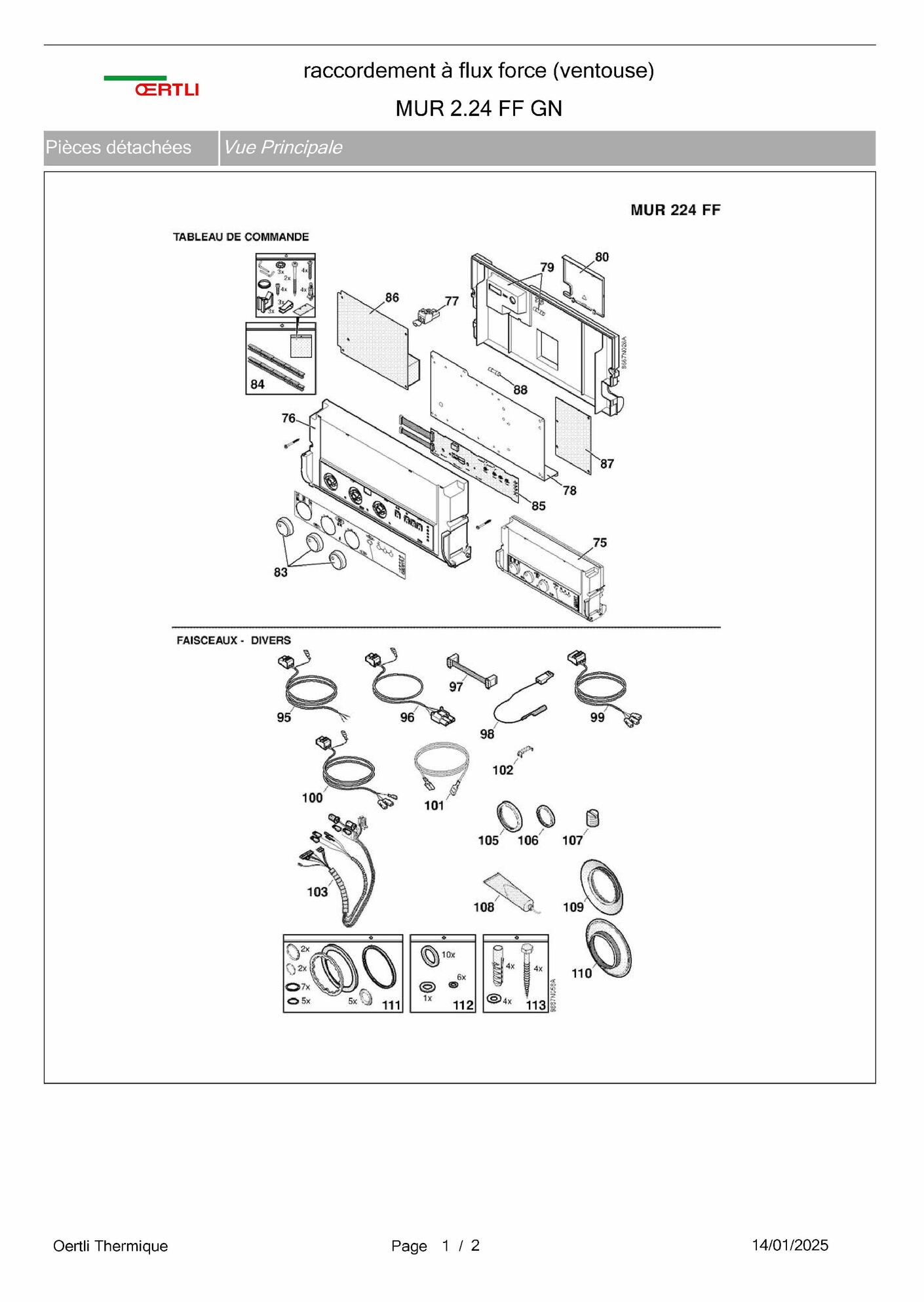

page 7

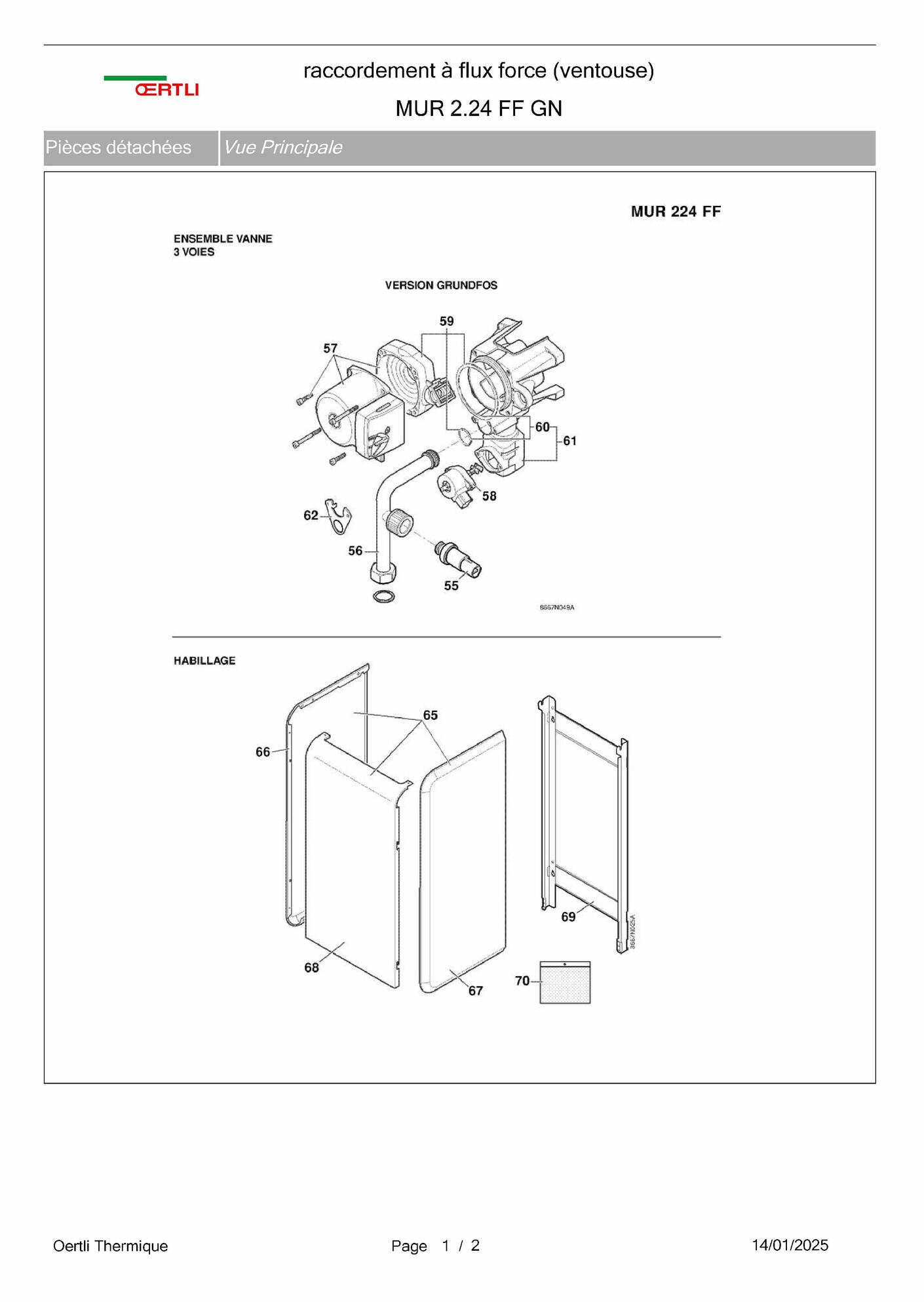

page 9

Position

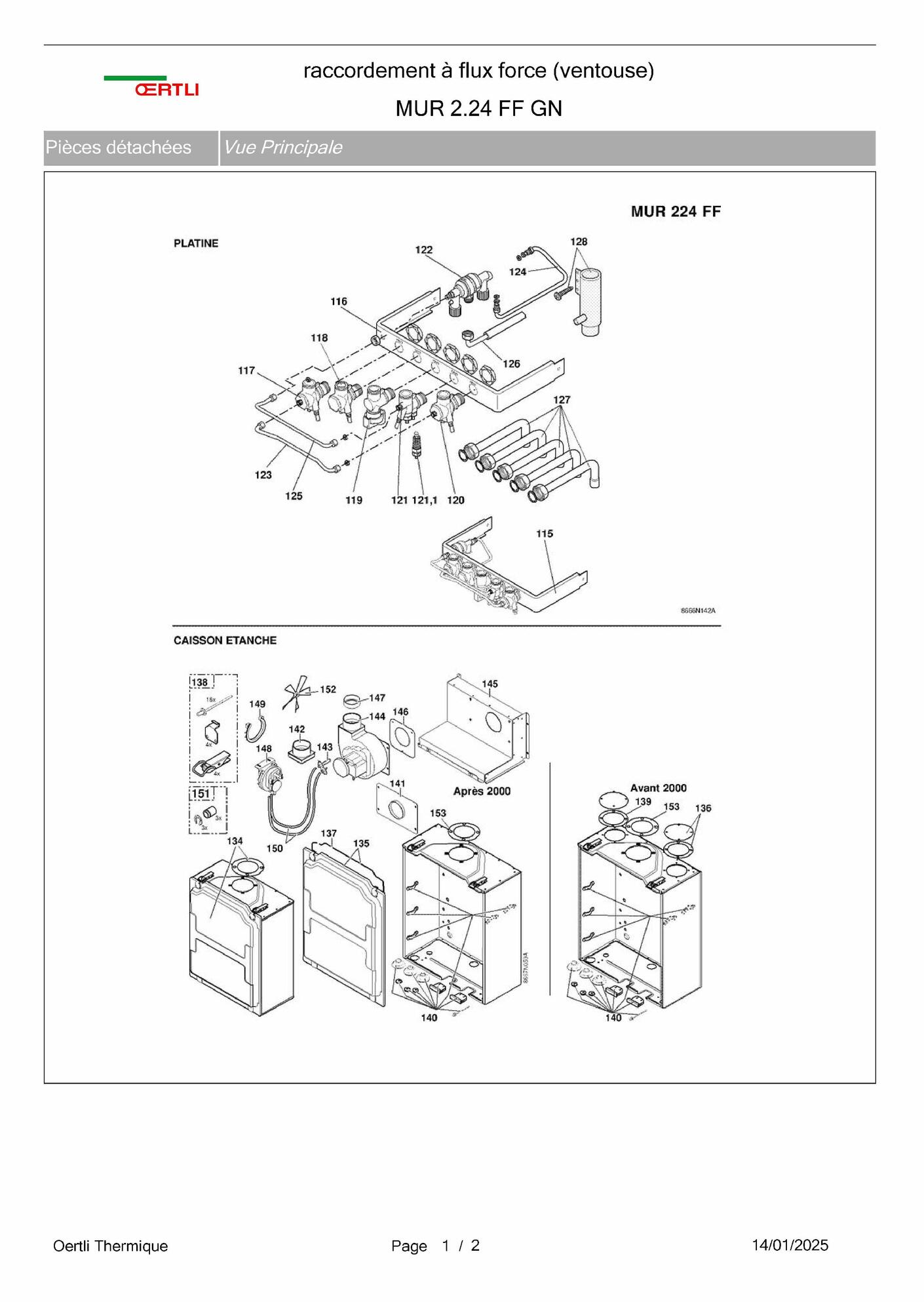

Schéma

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Chaudière Oertli MUR 2.24 FF GN (86674014)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Chassis cpl	Oertli Réf fabricant: 181681	avec délai sur devis
	2 page 1	Montant gauche cpl	Oertli Réf fabricant: 181682	avec délai sur devis
	3 page 1	Montant droit cpl	Oertli Réf fabricant: 181683	avec délai sur devis
	4 page 1	Support de chassis cpl	Oertli Réf fabricant: 181684	avec délai sur devis
	5 page 1	Support de vase cpl	Oertli Réf fabricant: 181685
	6 page 1	Support de tubulures cpl	Oertli Réf fabricant: 181686
	7 page 1	Serre-cable cpl	Oertli Réf fabricant: 181783	avec délai sur devis
	10 page 1	Fond de foyer cpl	Oertli Réf fabricant: 181689
	11 page 1	Plaque lat.foyer isolee	Oertli Réf fabricant: 181690
	12 page 1	Plaque av.foyer isolee	Oertli Réf fabricant: 181691
	13 page 1	Kit isolation foyer	Oertli Réf fabricant: 181692
	14 page 1	Kit tige fixation plaq.av	Oertli Réf fabricant: 181693
	18 page 1	Tube ret.echang.chauf.cpl	Oertli Réf fabricant: 181695	avec délai sur devis
	19 page 1	Tube vase dexpansion cpl	Oertli Réf fabricant: 181696
	20 page 1	Tube depart primaire cpl	Oertli Réf fabricant: 181697	avec délai sur devis
	21 page 1	Tube dep.echang.chauf.cpl	Oertli Réf fabricant: 181698	avec délai sur devis
	22 page 1	Tube de bouclage cpl	Oertli Réf fabricant: 181699	avec délai sur devis
	23 page 1	Tube eau froide san. cpl	Oertli Réf fabricant: 181700
	24 page 1	Tube ecs cpl	Oertli Réf fabricant: 181701
	25 page 1	Vase d expansion 8l	Oertli Réf fabricant: 181702
	26 page 1	Purgeur air autom.+joint	Oertli Réf fabricant: 181703
	30 page 3	Bruleur gn worgas	Oertli Réf fabricant: 181704
	31 page 3	Electrode allumage set	Oertli Réf fabricant: 181705
	32 page 3	Sonde d ionisation cpl	Oertli Réf fabricant: 181706
	35 page 3	Tube gaz vanne-nourr. sit	Oertli Réf fabricant: 181709
	36 page 3	Diaphragme d.5.2 gn cpl	Oertli Réf fabricant: 181710
	37 page 3	Vanne gaz sit gn 0845-046	Oertli Réf fabricant: 181707
	38 page 3	Tube arrivee gaz sit	Oertli Réf fabricant: 181708
	39 page 3	Allumeur sit cpl	Oertli Réf fabricant: 181755	avec délai sur devis
	40 page 3	Echangeur chauffage cpl	Oertli Réf fabricant: 181712
	41 page 3	Thermostat de securite ...	Oertli Réf fabricant: 181730
	42 page 3	Sonde depart chauff. / ...	Oertli Réf fabricant: 181731
	43 page 3	Kit conversion bp/sit	Oertli Réf fabricant: 160221
	45 page 3	Echangeur ecs cpl	Oertli Réf fabricant: 181713	avec délai sur devis
	46 page 3	Robinet de vidange	Oertli Réf fabricant: 181714	avec délai sur devis
	47 page 3	Soupape de securite 3 bar ...	Oertli Réf fabricant: 181729
	48 page 3	Clapet anti-retour	Oertli Réf fabricant: 181715
	49 page 3	Kit fix. echang. ecs	Oertli Réf fabricant: 181716	avec délai sur devis
	50 page 3	Embase echang. ecs cpl	Oertli Réf fabricant: 181717
	51 page 3	Kit isol. echangeur ecs	Oertli Réf fabricant: 181718	avec délai sur devis
	52 page 3	Tube de vidange	Oertli Réf fabricant: 181719
	53 page 3	Detecteur de debit cpl	Oertli Réf fabricant: 181733	avec délai sur devis
	54 page 3	Sonde depart ecs	Oertli Réf fabricant: 181735
	54.1 page 3	Kit regul. debit 8-10l	Oertli Réf fabricant: 181734
	55 page 5	Manometre electronique	Oertli Réf fabricant: 181728
	56 page 5	Tube retour primaire cpl	Oertli Réf fabricant: 181798	avec délai sur devis
	57 page 5	Circulateur ups 15-50 + ...	Oertli Réf fabricant: 181799
	58 page 5	Moteur pas a pas	Oertli Réf fabricant: 181721
	59 page 5	Embase grundfos + joint	Oertli Réf fabricant: 181800
	60 page 5	Joints toriq.circul-corps	Oertli Réf fabricant: 181801
	61 page 5	Corps de vanne+clapet+joint	Oertli Réf fabricant: 181802
	62 page 5	Bride vanne 3 voies cpl	Oertli Réf fabricant: 181726
	65 page 5	Habillage ff cplt oert	Oertli Réf fabricant: 181806	avec délai sur devis
	66 page 5	Panneau lat. gauche cpl	Oertli Réf fabricant: 181737	avec délai sur devis
	67 page 5	Panneau lat. droit cpl	Oertli Réf fabricant: 181738
	68 page 5	Dosseret assemble	Oertli Réf fabricant: 181763
	68 page 5	Panneau avant cplt oert	Oertli Réf fabricant: 181739	avec délai sur devis
	70 page 5	Sachet visserie chaudiere	Oertli Réf fabricant: 181740	avec délai sur devis
	75 page 7	Tabl cde 224ff gn cplt oe	Oertli Réf fabricant: 181807	avec délai sur devis
	76 page 7	Facade tabl cde prem oert	Oertli Réf fabricant: 181742	avec délai sur devis
	77 page 7	Connecteur 2 pts tam	Oertli Réf fabricant: 181754	avec délai sur devis
	78 page 7	Support de cartes cpl	Oertli Réf fabricant: 181743	avec délai sur devis
	79 page 7	Couvercle arriere cpl	Oertli Réf fabricant: 181744
	80 page 7	Couvercle raccord.	Oertli Réf fabricant: 181745
	83 page 7	Kit bouton commande	Oertli Réf fabricant: 181746	avec délai sur devis
	84 page 7	Kit accessoire tableau	Oertli Réf fabricant: 181747
	85 page 7	Carte affichage cpl	Oertli Réf fabricant: 181748
	86 page 7	Carte uc murale	Oertli Réf fabricant: 181750	avec délai sur devis
	87 page 7	Carte securite ff cpl	Oertli Réf fabricant: 181808
	88 page 7	Fusible 4a 5x20 retarde	Oertli Réf fabricant: 120551
	95 page 7	Cable d alimentation	Oertli Réf fabricant: 181758	avec délai sur devis
	96 page 7	Cable pompe	Oertli Réf fabricant: 181759
	97 page 7	Cable liaison bus uc-cs	Oertli Réf fabricant: 181761
	98 page 7	Cable sonde dionisation	Oertli Réf fabricant: 181760
	99 page 7	Faisceau pressostat air	Oertli Réf fabricant: 181810	avec délai sur devis
	100 page 7	Faisceau ventilateur	Oertli Réf fabricant: 181811	avec délai sur devis
	101 page 7	Fil de mise a la masse	Oertli Réf fabricant: 181762
	102 page 7	Capot connecteur amp 6pts	Oertli Réf fabricant: 181757	avec délai sur devis
	103 page 7	Faisceau de base 2.24 ff	Oertli Réf fabricant: 181809
	105 page 7	Joint ventouse dia.100mm	Oertli Réf fabricant: 181813
	106 page 7	Joint ventouse dia.60mm	Oertli Réf fabricant: 181812
	107 page 7	Bouchon prise de mesure	Oertli Réf fabricant: 181817
	108 page 7	Graisse pour joint tor.	Oertli Réf fabricant: 181782
	109 page 7	Rosette exterieure	Oertli Réf fabricant: 181816
	110 page 7	Rosette interieure	Oertli Réf fabricant: 181815
	111 page 7	Joints chaudiere (sachet)	Oertli Réf fabricant: 181781
	112 page 7	Joints platine (sachet)	Oertli Réf fabricant: 181779
	113 page 7	Sachet fixation dosseret	Oertli Réf fabricant: 181780
	115 page 9	Platine raccord. 2.24 cpl	Oertli Réf fabricant: 181764	avec délai sur devis
	116 page 9	Platine de racc. nue+fix.	Oertli Réf fabricant: 181765	avec délai sur devis
	117 page 9	Robinet depart chauff.cpl	Oertli Réf fabricant: 181766
	118 page 9	Robinet 3/4" avec piquage ...	Oertli Réf fabricant: 181767
	119 page 9	Robinet gaz cpl	Oertli Réf fabricant: 181768
	120 page 9	Robinet 3/4" cpl	Oertli Réf fabricant: 181769
	121 page 9	Robinet entree eau fr.cpl	Oertli Réf fabricant: 181770
	121.... page 9	Vis regl.+filtre rob. efs	Oertli Réf fabricant: 181771
	122 page 9	Disconnecteur	Oertli Réf fabricant: 181772
	123 page 9	Tube racc. by-pass cpl	Oertli Réf fabricant: 181773
	124 page 9	Tube racc. aval disco.cpl	Oertli Réf fabricant: 181774
	125 page 9	Tube racc.amont disco.cpl	Oertli Réf fabricant: 181775
	126 page 9	Tube ecoulement disco.cpl	Oertli Réf fabricant: 181776
	127 page 9	Kit tubul.raccord 2.24cpl	Oertli Réf fabricant: 181777
	128 page 9	Raccord evacuation cpl	Oertli Réf fabricant: 181778
	134 page 9	Caisson etanche cpl	Oertli Réf fabricant: 181727
	135 page 9	Couvercle assemble	Oertli Réf fabricant: 181751	avec délai sur devis
	136 page 9	Obturateur cpl	Oertli Réf fabricant: 181784
	137 page 9	Joint de couvercle	Oertli Réf fabricant: 181785
	138 page 9	Kit fix. couvercle avant	Oertli Réf fabricant: 181786	avec délai sur devis
	139 page 9	Joint de buse d.80	Oertli Réf fabricant: 125904
	140 page 9	Kit passe-tube/passe-fil	Oertli Réf fabricant: 181787
	141 page 9	Pavillon ventilateur cpl	Oertli Réf fabricant: 181788
	142 page 9	Adaptateur dia.60 vent.	Oertli Réf fabricant: 181789
	143 page 9	Prise de pression	Oertli Réf fabricant: 181790
	144 page 9	Ventilateur rl97/4200 + ...	Oertli Réf fabricant: 181791
	145 page 9	Support extraction fumee	Oertli Réf fabricant: 181794
	146 page 9	Diaphragme air d.70	Oertli Réf fabricant: 181795
	147 page 9	Diaphragme air aval d.44	Oertli Réf fabricant: 181796
	147 page 9	Diaphragme air aval d.46	Oertli Réf fabricant: 181797	avec délai sur devis
	148 page 9	Pressostat air cpl	Oertli Réf fabricant: 181803
	149 page 9	Bride a encliq. pressostat	Oertli Réf fabricant: 181804
	150 page 9	Tube prise pression (kit)	Oertli Réf fabricant: 181805
	151 page 9	S/e plots amortis.vent.	Oertli Réf fabricant: 181792
	152 page 9	Helice de refroidissement	Oertli Réf fabricant: 181793
	153 page 9	Joint superieur chaud.	Oertli Réf fabricant: 181814

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Oertli MUR 2.24 FF GN (86674014) ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
