Chaudière Oertli MUR 3.24 FF (86674044)

OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

page 1

page 3

page 5

page 7

page 9

page 11

page 13

Position

Schéma

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Chaudière Oertli MUR 3.24 FF (86674044)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix

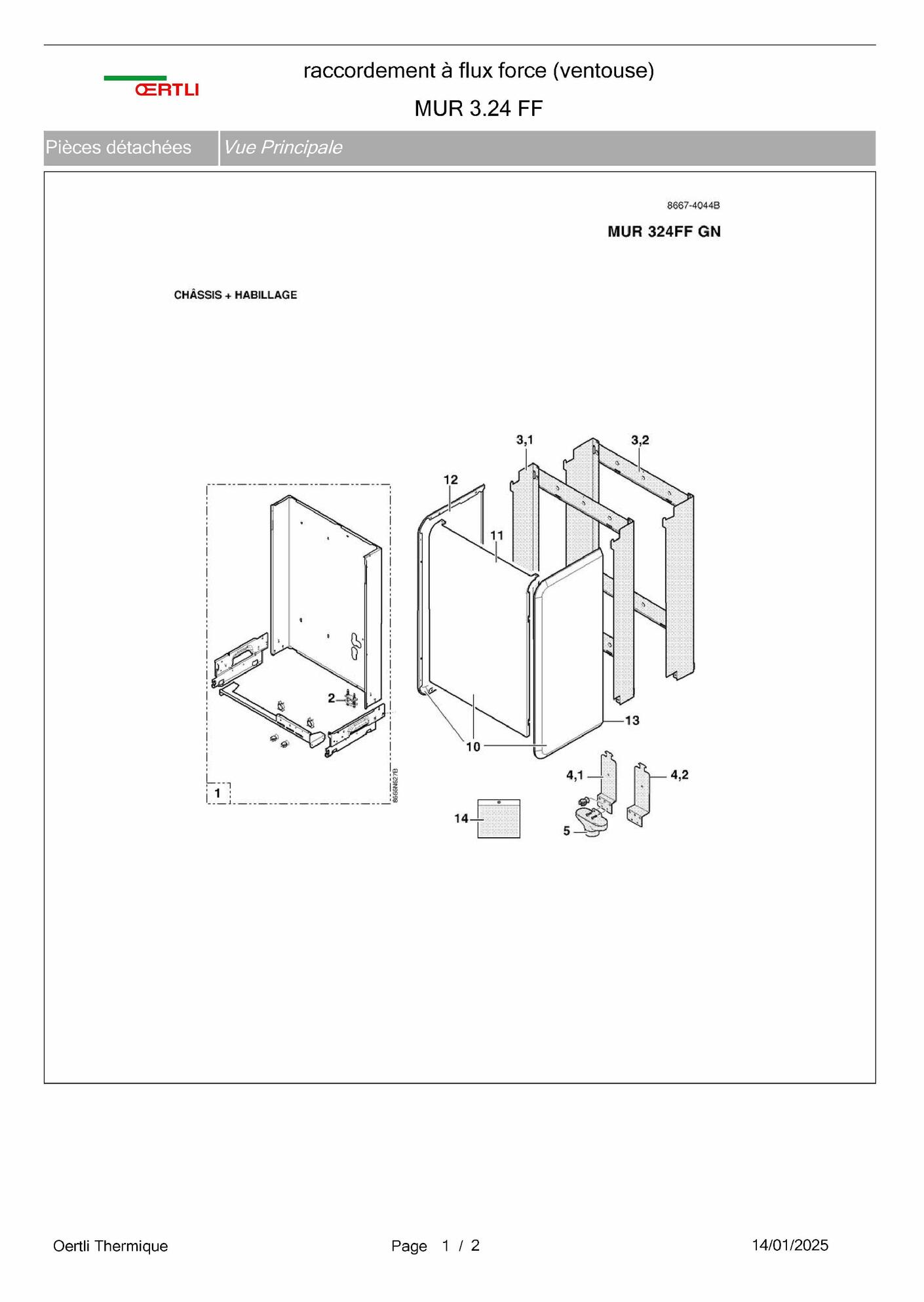

	1 page 1	Chassis city bic cplt	Oertli Réf fabricant: 181936	avec délai sur devis
	2 page 1	Serre-cable cpl	Oertli Réf fabricant: 181783	avec délai sur devis
	3.1 page 1	Dosseret assbl peint bic	Oertli Réf fabricant: 181917	avec délai sur devis
	3.2 page 1	Dosst rehau assbl peint	Oertli Réf fabricant: 181934
	4.1 page 1	Support entonnoir bic	Oertli Réf fabricant: 181932	avec délai sur devis
	4.2 page 1	Support entonnoir rehaus	Oertli Réf fabricant: 181948	avec délai sur devis
	5 page 1	Entonnoir	Oertli Réf fabricant: 181933
	10 page 1	Hab mur 324ff cplt embal	Oertli Réf fabricant: 181946	avec délai sur devis
	11 page 1	Pann av cplt mur 324 gn	Oertli Réf fabricant: 181911	avec délai sur devis
	12 page 1	Panneau lat. gauche cpl	Oertli Réf fabricant: 181737	avec délai sur devis
	13 page 1	Panneau lat. droit cpl	Oertli Réf fabricant: 181738
	14 page 1	Sachet visserie chaudiere	Oertli Réf fabricant: 181740	avec délai sur devis

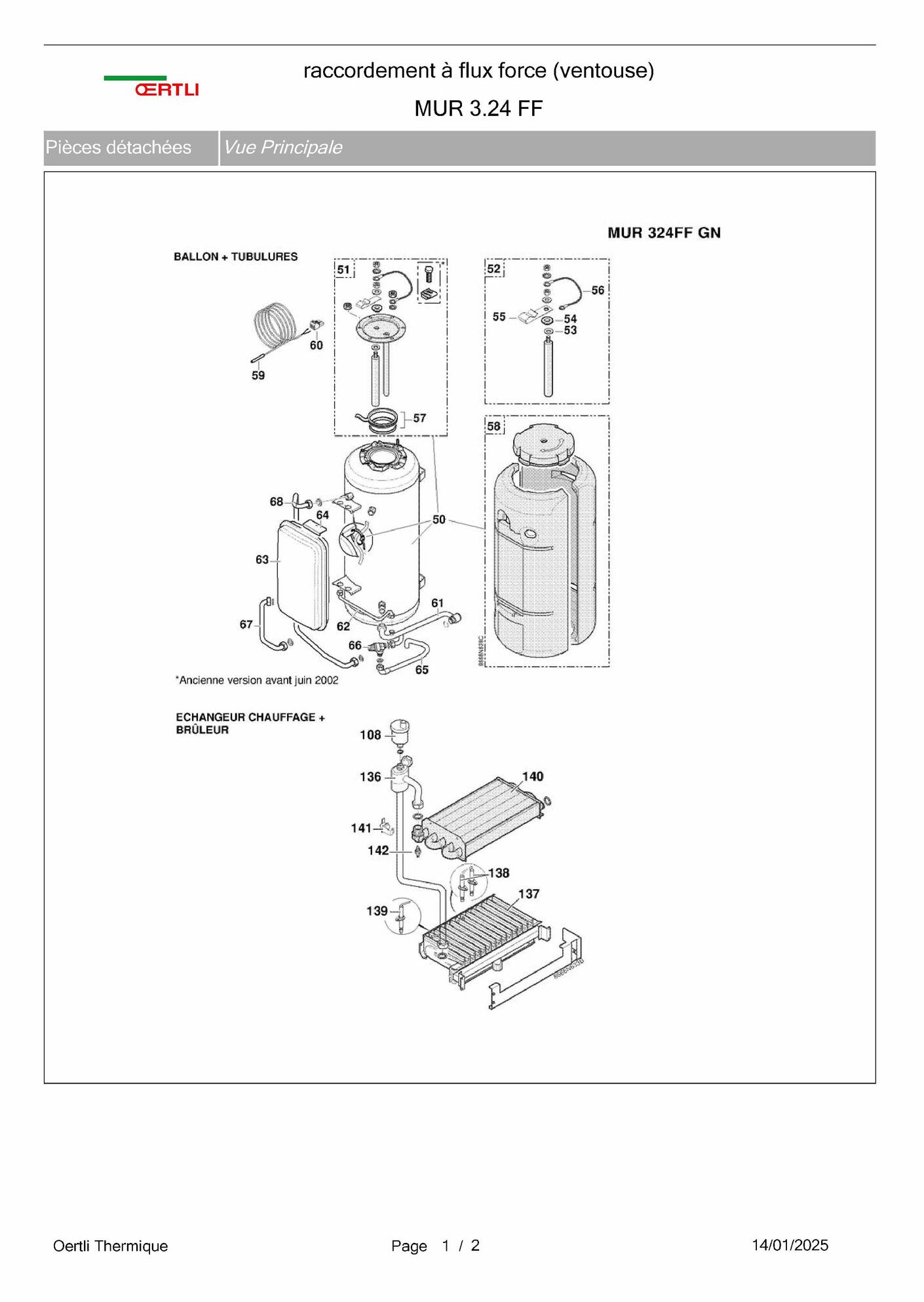

	50 page 3	Ballon 55l cplt bic	Oertli Réf fabricant: 181903
	51 page 3	Tampon+joint+anode	Oertli Réf fabricant: 181904
	52 page 3	Anode d.33 lg.180mm	Oertli Réf fabricant: 181905	avec délai sur devis
	53 page 3	Joint d.35x8,5x2	Oertli Réf fabricant: 603353
	54 page 3	Entretoise nylon m8	Oertli Réf fabricant: 124474
	55 page 3	Clip cable a fixer	Oertli Réf fabricant: 181906
	56 page 3	Fil de masse	Oertli Réf fabricant: 124825
	57 page 3	Joint 7mm + jonc 5mm	Oertli Réf fabricant: 126479
	58 page 3	Kit isolation ballon 55l	Oertli Réf fabricant: 181898
	59 page 3	Sonde ntc ecs 2m	Oertli Réf fabricant: 181909
	60 page 3	Connecteur 2 pts sonde ecs	Oertli Réf fabricant: 126476
	61 page 3	Tube bouclage + jts	Oertli Réf fabricant: 181888
	62 page 3	Tube racc.vase expans.+jt	Oertli Réf fabricant: 181889
	63 page 3	Vase d expansion 8l	Oertli Réf fabricant: 181890
	64 page 3	Crochet accrochage vase	Oertli Réf fabricant: 181891
	65 page 3	Tube ecoulement soup assb	Oertli Réf fabricant: 181930
	66 page 3	Soupape de securite prem bic	Oertli Réf fabricant: 181908
	67 page 3	Tube entree efs cpl	Oertli Réf fabricant: 181928
	68 page 3	Tube depart ecs cpl	Oertli Réf fabricant: 181929

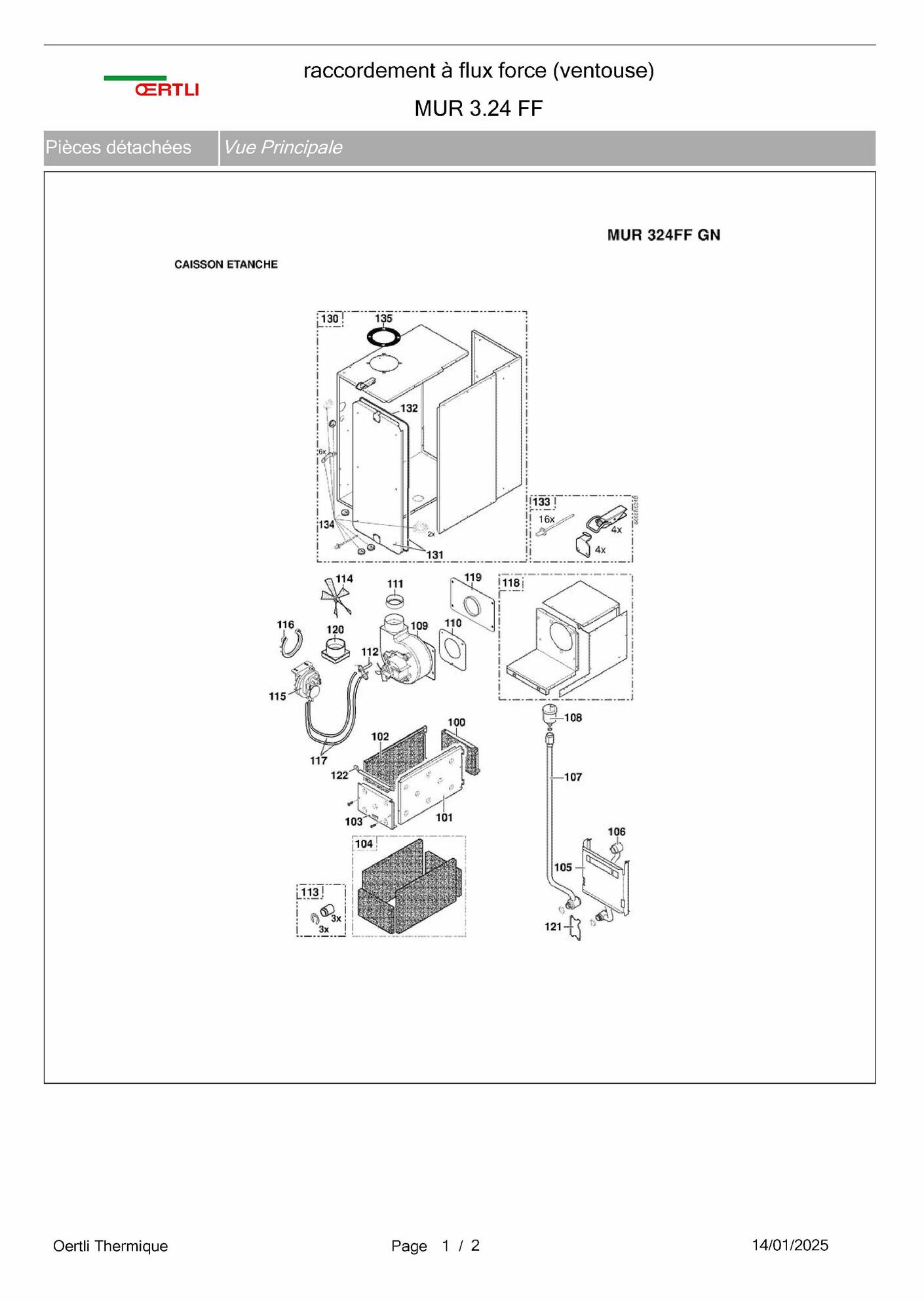

	100 page 5	Plaque arr foyer	Oertli Réf fabricant: 181879
	101 page 5	Plaque lat dr foyer	Oertli Réf fabricant: 181880
	102 page 5	Plaq lat ga foy assbl bic	Oertli Réf fabricant: 181881	avec délai sur devis
	103 page 5	Plaque av foyer	Oertli Réf fabricant: 181882
	104 page 5	Kit isolation foyer	Oertli Réf fabricant: 181883
	105 page 5	Support foyer	Oertli Réf fabricant: 181877	avec délai sur devis
	106 page 5	Tube ret.echang.chauf+jts	Oertli Réf fabricant: 181885
	107 page 5	Tube de purge cpl + jts	Oertli Réf fabricant: 181887
	108 page 3	Purgeur air autom.+joint	Oertli Réf fabricant: 181703
	109 page 5	Ventilateur rl97/4200	Oertli Réf fabricant: 181941
	110 page 5	Diaphragme air d.70	Oertli Réf fabricant: 181795
	111 page 5	Diaphragme air aval d.44	Oertli Réf fabricant: 181796
	111 page 5	Diaphragme air aval d.46	Oertli Réf fabricant: 181797	avec délai sur devis
	112 page 5	Prise de pression	Oertli Réf fabricant: 181790
	113 page 5	S/e plots amortis.vent.	Oertli Réf fabricant: 181792
	114 page 5	Helice de refroidissement	Oertli Réf fabricant: 181793
	115 page 5	Pressostat air cpl	Oertli Réf fabricant: 181803
	116 page 5	Bride a encliq. pressostat	Oertli Réf fabricant: 181804
	117 page 5	Kit tube prise pression	Oertli Réf fabricant: 181943
	118 page 5	Extr fumees assbl bic	Oertli Réf fabricant: 181952	avec délai sur devis
	119 page 5	Pavillon daspirat.vent.	Oertli Réf fabricant: 181942
	120 page 5	Adaptateur dia.60 vent.	Oertli Réf fabricant: 181789
	121 page 5	Tole maintien douille	Oertli Réf fabricant: 181892
	122 page 5	Equerre maintien echg	Oertli Réf fabricant: 181893	avec délai sur devis
	130 page 5	Caisson etanche cplt bic	Oertli Réf fabricant: 181947	avec délai sur devis
	131 page 5	Couvercle assemble bic	Oertli Réf fabricant: 181938
	132 page 5	Joint de couvercle	Oertli Réf fabricant: 181785
	133 page 5	Kit fix. couvercle avant	Oertli Réf fabricant: 181786	avec délai sur devis
	134 page 5	Kit passe-fil/passe-tube	Oertli Réf fabricant: 181949
	135 page 5	Joint superieur chaud.	Oertli Réf fabricant: 181814
	136 page 3	Tube dep.echang.chauf+jts	Oertli Réf fabricant: 181884
	137 page 3	Bruleur gn worgas	Oertli Réf fabricant: 181704
	138 page 3	Electrode allumage (set)	Oertli Réf fabricant: 181895
	139 page 3	Sonde d ionisation cpl	Oertli Réf fabricant: 181706
	140 page 3	Echangeur chauffage + jts	Oertli Réf fabricant: 181902
	141 page 3	Thermostat de securite ...	Oertli Réf fabricant: 181730
	142 page 3	Sonde depart chauff. / ...	Oertli Réf fabricant: 181731

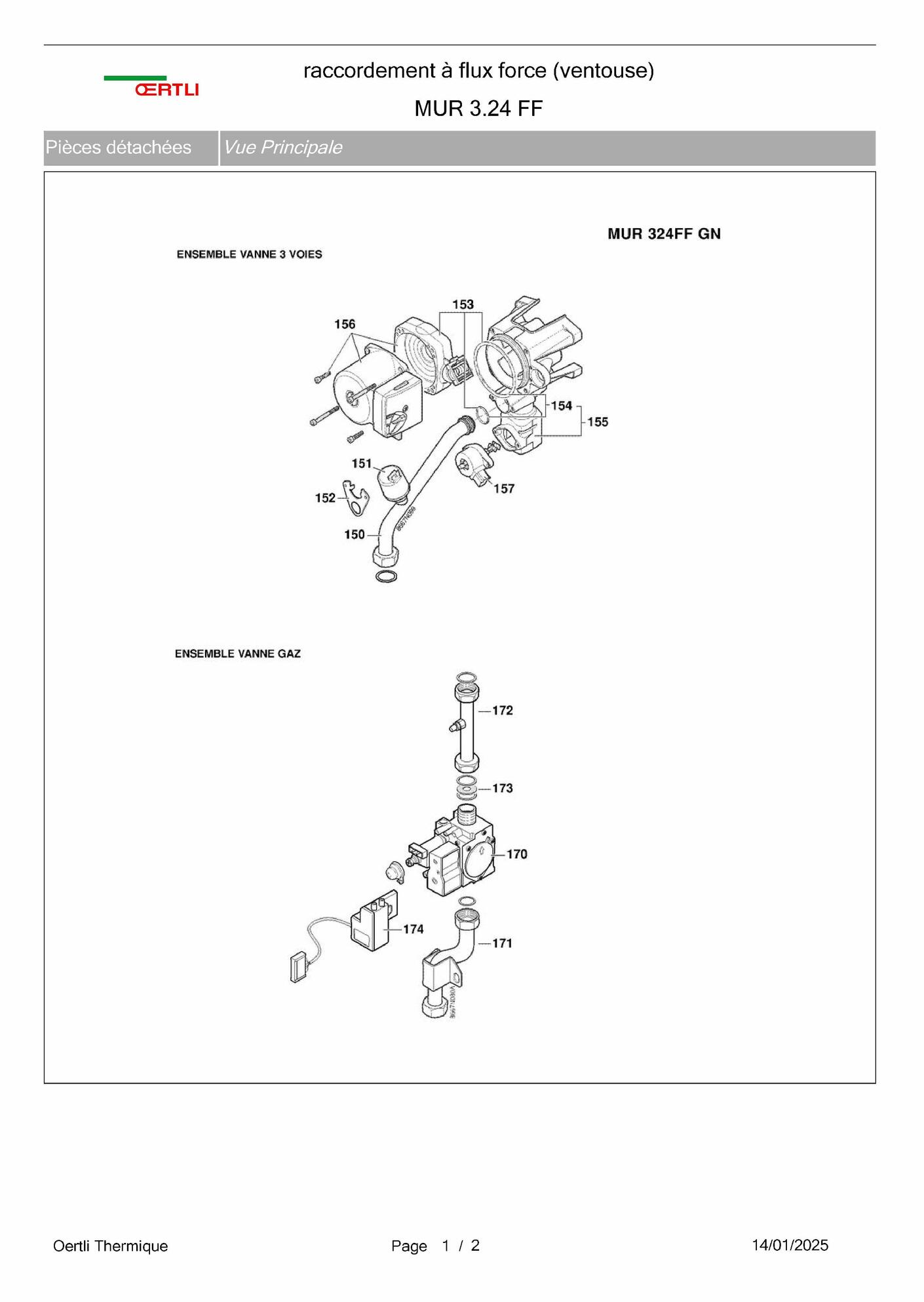

	150 page 7	Tube ret.primaire + jts	Oertli Réf fabricant: 181886	avec délai sur devis
	151 page 7	Manometre huba	Oertli Réf fabricant: 181907
	152 page 7	Bride vanne 3 voies cpl	Oertli Réf fabricant: 181726
	153 page 7	Embase grundfos + joint	Oertli Réf fabricant: 181800
	154 page 7	Joints toriq.circul-corps	Oertli Réf fabricant: 181801
	155 page 7	Corps de vanne+clapet+joint	Oertli Réf fabricant: 181802
	156 page 7	Circulateur ups 15-50 + ...	Oertli Réf fabricant: 181799
	157 page 7	Moteur pas a pas	Oertli Réf fabricant: 181721
	170 page 7	Vanne gaz sit gn 0845-046	Oertli Réf fabricant: 181707
	171 page 7	Tube arrivee gaz + jts	Oertli Réf fabricant: 181897	avec délai sur devis
	172 page 7	Tube gaz vanne-nour.+jts	Oertli Réf fabricant: 181899
	173 page 7	Diaphragme d.5.2 gn cpl	Oertli Réf fabricant: 181710
	174 page 7	Allumeur sit cpl	Oertli Réf fabricant: 181755	avec délai sur devis

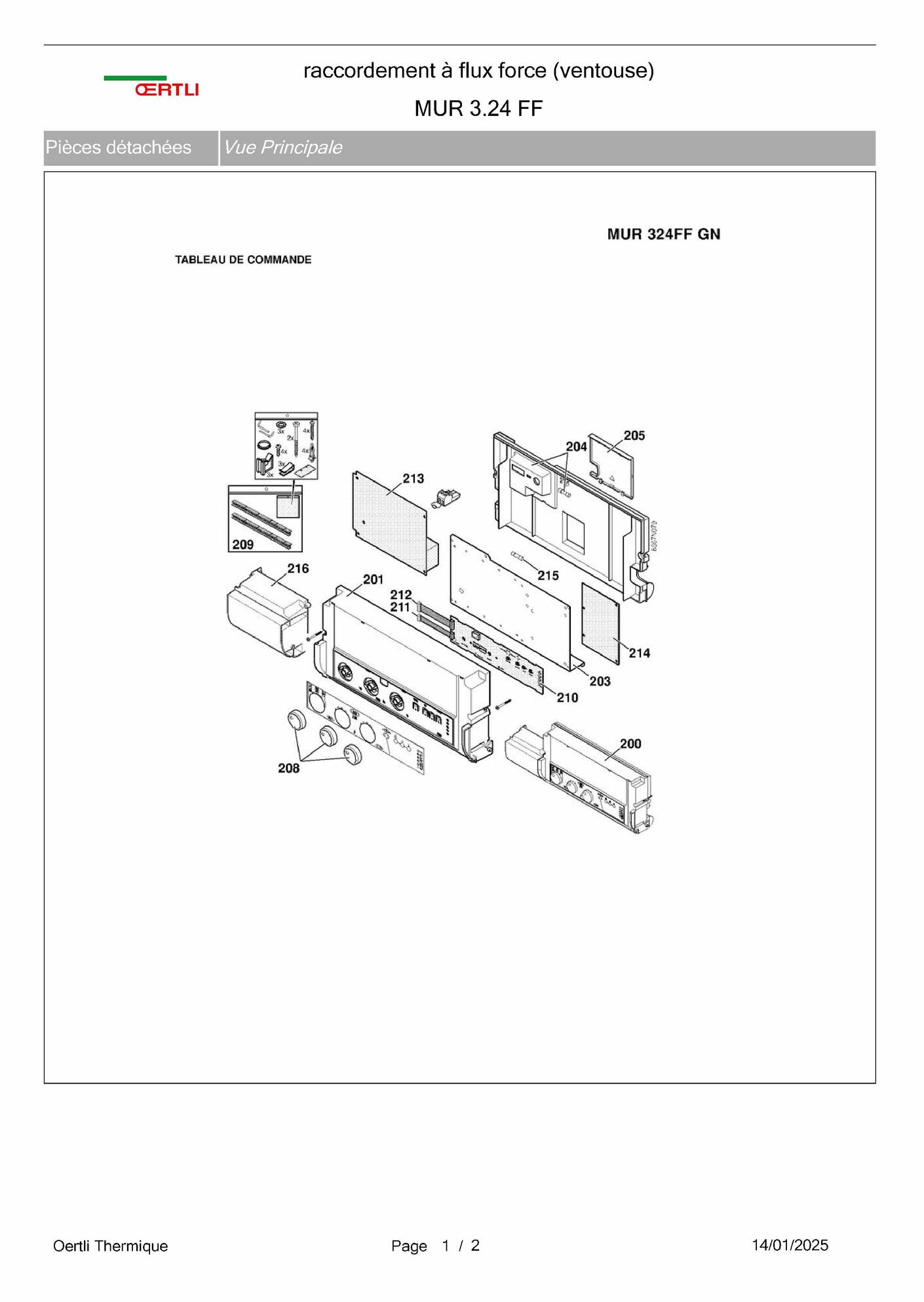

	200 page 9	Tabl cde mur 324 ff cplt	Oertli Réf fabricant: 181944	avec délai sur devis
	201 page 9	Facade tabl cde prem oert	Oertli Réf fabricant: 181742	avec délai sur devis
	203 page 9	Support de cartes cpl	Oertli Réf fabricant: 181743	avec délai sur devis
	204 page 9	Couvercle arriere cpl	Oertli Réf fabricant: 181744
	205 page 9	Couvercle raccord.	Oertli Réf fabricant: 181745
	208 page 9	Kit bouton commande	Oertli Réf fabricant: 181746	avec délai sur devis
	209 page 9	Kit accessoire tableau	Oertli Réf fabricant: 181747
	210 page 9	Carte affichage cpl	Oertli Réf fabricant: 181748
	211 page 9	Bretelle de raccord. 10pt	Oertli Réf fabricant: 181913
	212 page 9	Bretelle de raccord. 14pt	Oertli Réf fabricant: 181914
	213 page 9	Carte uc murale	Oertli Réf fabricant: 181750	avec délai sur devis
	214 page 9	Carte securite ff cpl	Oertli Réf fabricant: 181808
	215 page 9	Fusible 4a 5x20 retarde	Oertli Réf fabricant: 120551
	216 page 9	Rallonge tableau cde oert	Oertli Réf fabricant: 181935	avec délai sur devis

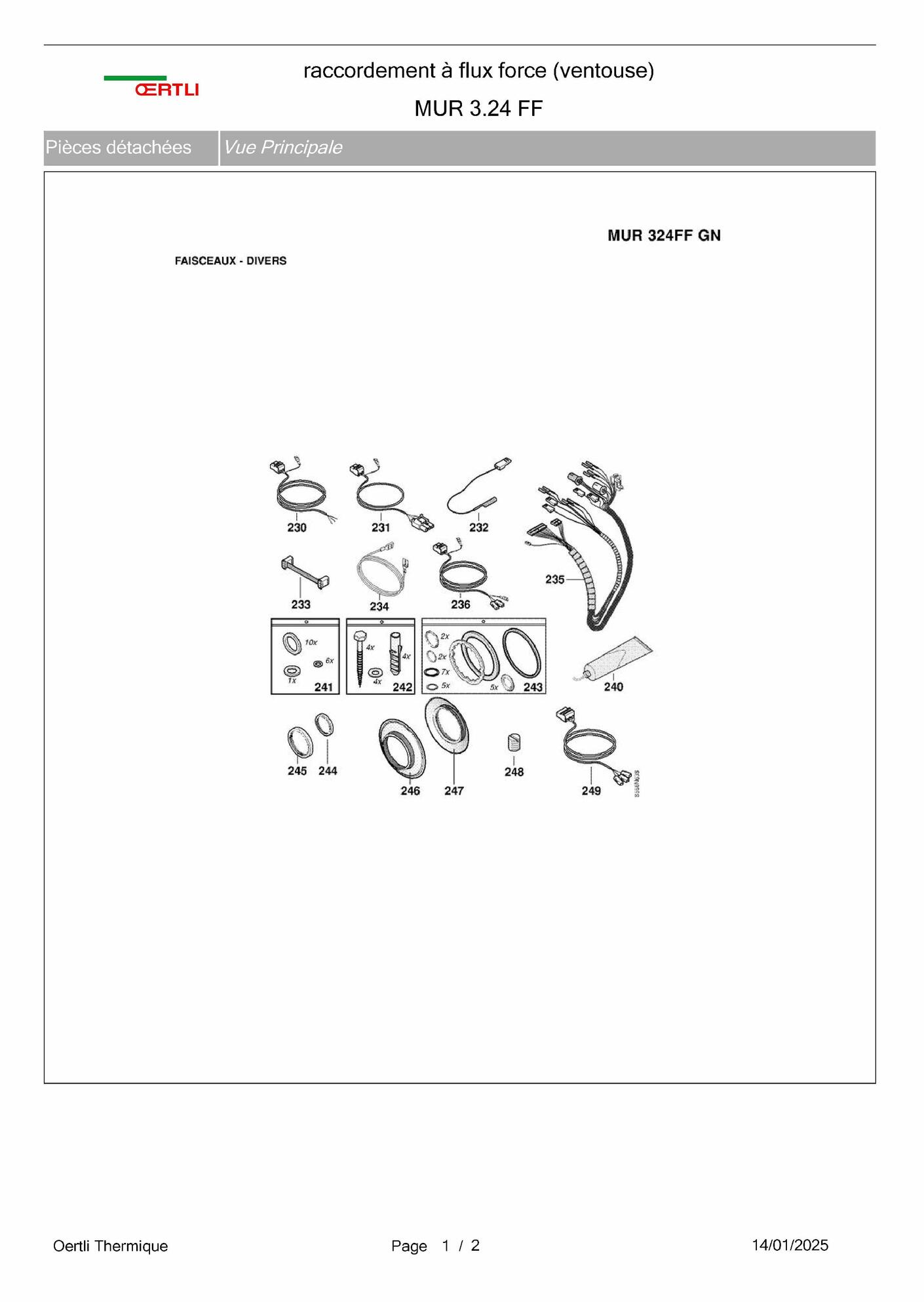

	230 page 11	Cable d alimentation	Oertli Réf fabricant: 181758	avec délai sur devis
	231 page 11	Cable pompe bic	Oertli Réf fabricant: 181916
	232 page 11	Cable sonde dionisation	Oertli Réf fabricant: 181760
	233 page 11	Cable liaison bus uc-cs	Oertli Réf fabricant: 181761
	234 page 11	Fil de mise a la masse	Oertli Réf fabricant: 181762
	235 page 11	Faisceau base 24ff bic	Oertli Réf fabricant: 181953
	236 page 11	Faisceau ventilateur	Oertli Réf fabricant: 181811	avec délai sur devis
	240 page 11	Graisse pour joint tor.	Oertli Réf fabricant: 181782
	241 page 11	Joints platine (sachet)	Oertli Réf fabricant: 181779
	242 page 11	Sachet fixation dosseret	Oertli Réf fabricant: 181780
	243 page 11	Sachet joints chaudiere	Oertli Réf fabricant: 181951
	244 page 11	Joint ventouse dia.60mm	Oertli Réf fabricant: 181812
	245 page 11	Joint ventouse dia.100mm	Oertli Réf fabricant: 181813
	246 page 11	Rosette interieure	Oertli Réf fabricant: 181815
	247 page 11	Rosette exterieure	Oertli Réf fabricant: 181816
	248 page 11	Bouchon prise de mesure	Oertli Réf fabricant: 181817
	249 page 11	Cable pressostat air bic	Oertli Réf fabricant: 181945	avec délai sur devis

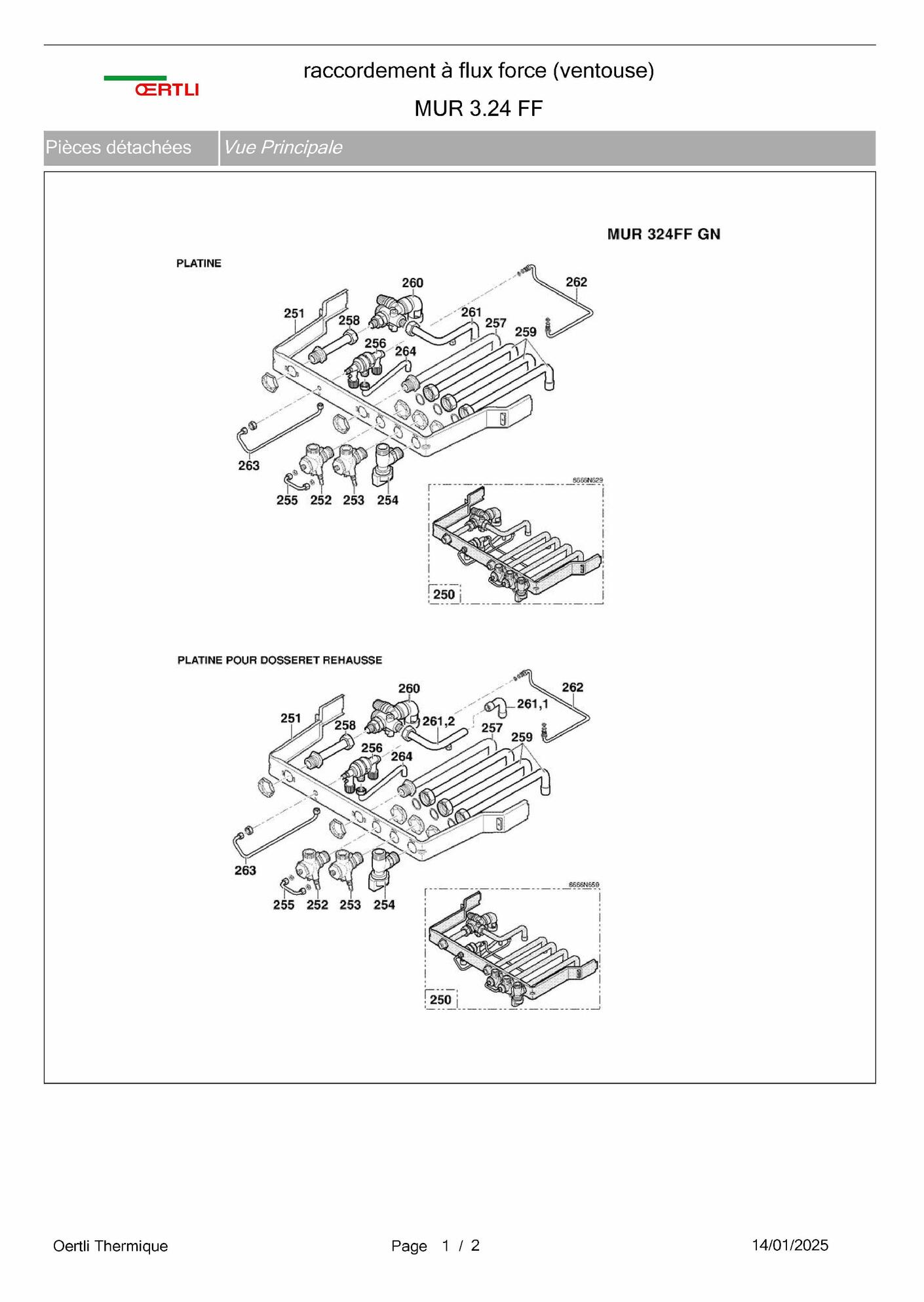

	250 page 13	Plati racc assbl bic	Oertli Réf fabricant: 181918	avec délai sur devis
	250 page 13	Platine raccordement bic	Oertli Réf fabricant: 181919	avec délai sur devis
	252 page 13	Robinet depart chauff.cpl	Oertli Réf fabricant: 181766
	253 page 13	Robinet 3/4" cpl	Oertli Réf fabricant: 181769
	254 page 13	Robinet gaz cpl	Oertli Réf fabricant: 181768
	255 page 13	Tube racc.by-pass cpl	Oertli Réf fabricant: 181920
	256 page 13	Disconnecteur	Oertli Réf fabricant: 181772
	256 page 13	Embase circulateur cpl	Oertli Réf fabricant: 181722
	257 page 13	Tube raccordement ecs	Oertli Réf fabricant: 181937	avec délai sur devis
	257 page 13	Tube raccordement ecs cpl	Oertli Réf fabricant: 181921	avec délai sur devis
	258 page 13	Tube raccordement efs cpl	Oertli Réf fabricant: 181922
	259 page 13	Kit tub.racc.prim+gaz cpl	Oertli Réf fabricant: 181923	avec délai sur devis
	259 page 13	Kit tub.racc.prim+gaz cpl	Oertli Réf fabricant: 181939	avec délai sur devis
	260 page 13	Groupe securite+mamelon	Oertli Réf fabricant: 181924
	261 page 13	Tube racc. amont efs cpl	Oertli Réf fabricant: 181925
	261.... page 13	Coude 90 16x55	Oertli Réf fabricant: 181950
	261.... page 13	Tube racc.amont efs	Oertli Réf fabricant: 181940
	262 page 13	Tube racc.aval disco.cpl	Oertli Réf fabricant: 181926
	263 page 13	Tube racc.amont disco.cpl	Oertli Réf fabricant: 181927
	264 page 13	Tube ecoulement disco.cpl	Oertli Réf fabricant: 181931

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Oertli MUR 3.24 FF (86674044) ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
