Chaudière Oertli GS 140 FP (85194070)

OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

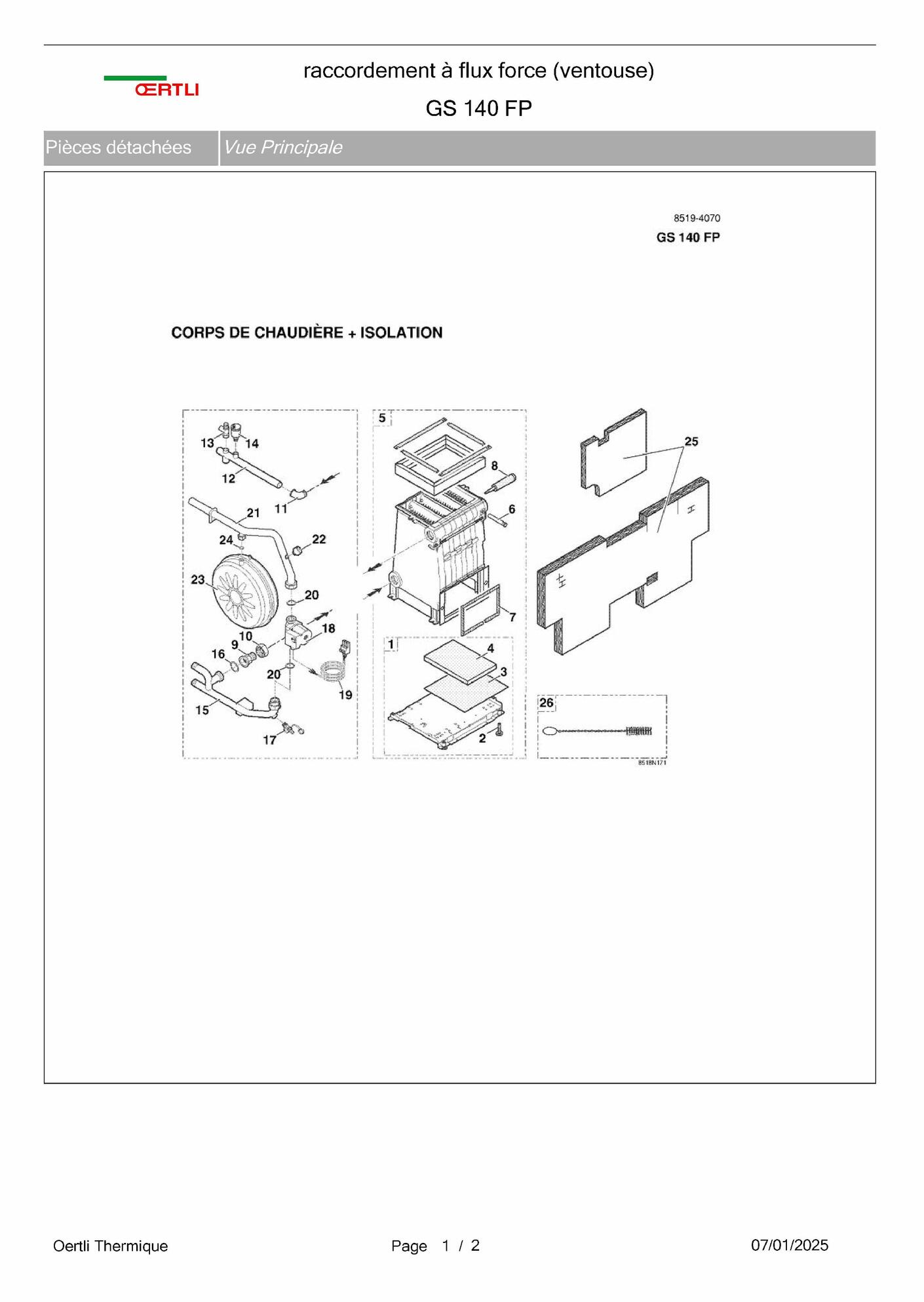

page 1

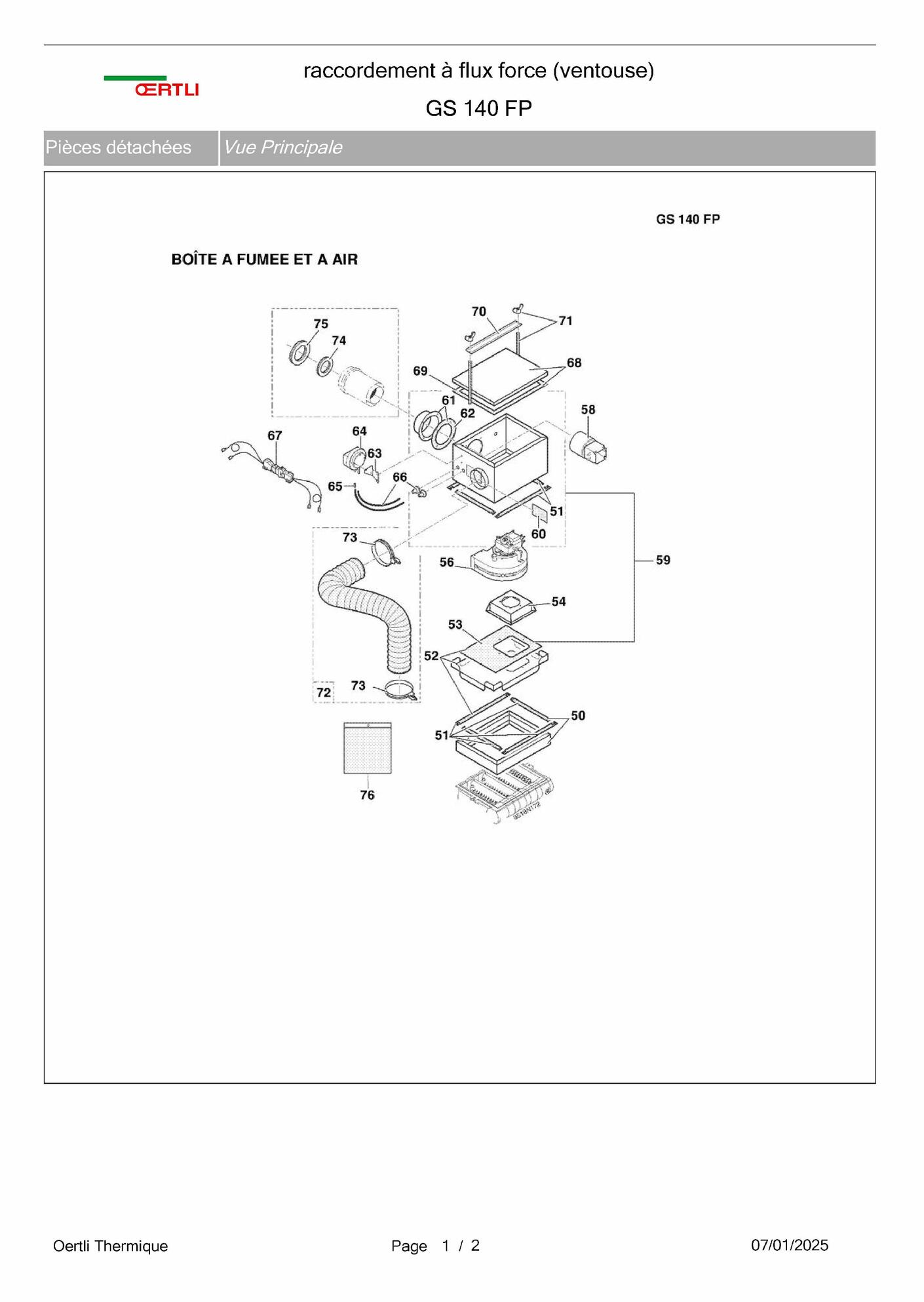

page 3

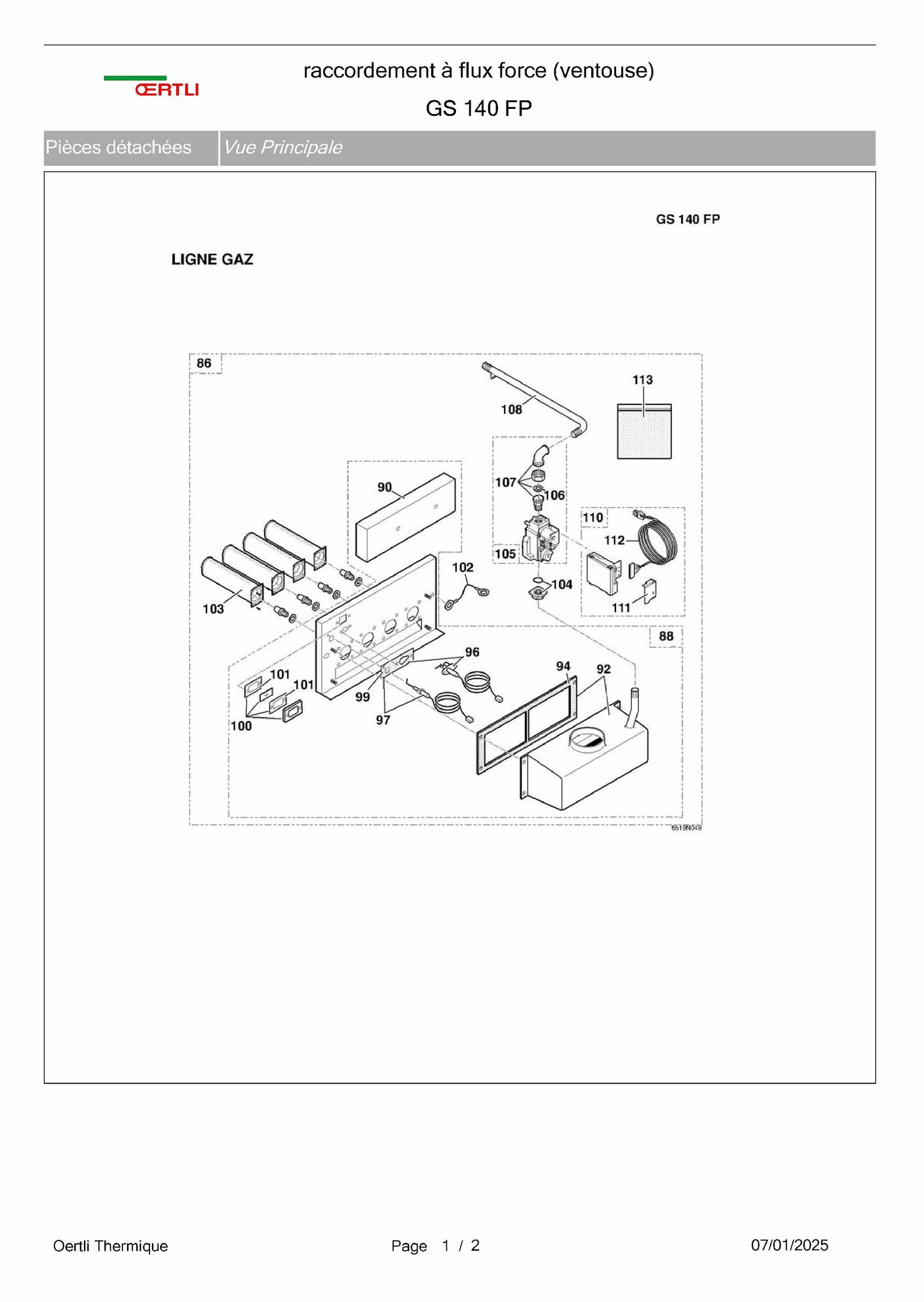

page 5

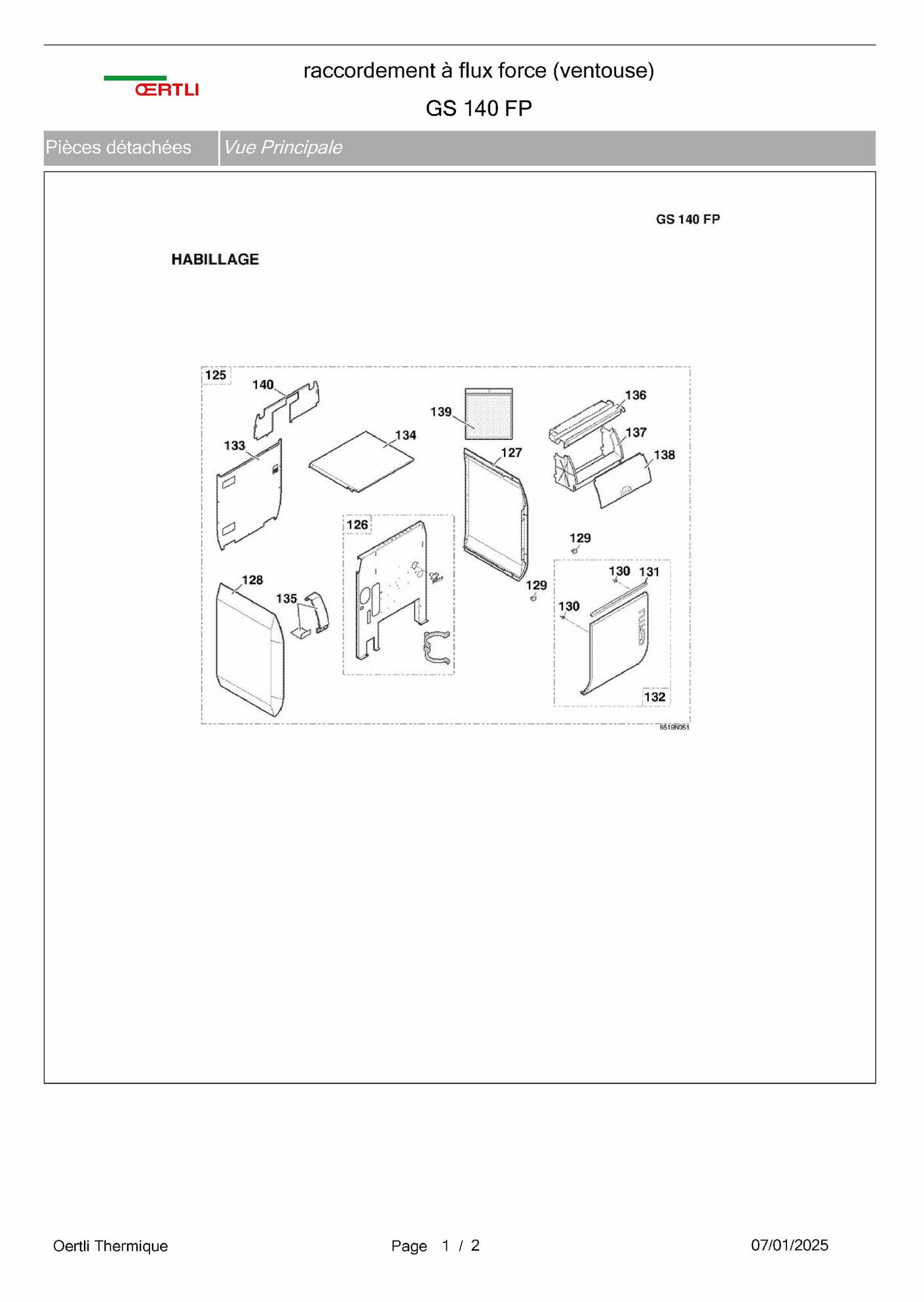

page 7

Position

Schéma

182519	Socle tole dtg e134ffcplt	1
182520	Socle tole dtg e135ffcplt	1
182521	Socle tole dtg e136ffcplt	1
124750	Pied regl noir m8x25/f	2
125878	Joint socle-corps 125ff	3
125879	Joint socle-corps 126ff	3
182522	Joint socle-corps 124ff	3
125880	Isolation sous brul 125ff	4
182523	Isolation sous brul 124ff	4
125881	Isolation sous brul 126ff	4
182524	Corps de chaud 4 el ff ...	5
182452	Corps de chaud 5 el ff	5
182453	Corps de chaud 6 el ff ...	5
122632	Doigt de gant 1/2 lg160	6
125883	Tresse adhesive d15 t550	7
121418	Mastic silic novasil s17 nouv 300001012	8
125559	Piece folle n371 1	9
124800	Ecrou n374 1 x 1 1/2	10
124872	Coude n92 1	11
182504	Tube de depart dtg e 130	12
182616	Soupape sec 1/2 m 17087	13
600736	Purgeur d air	14
182505	Tube retour inf dtg e 130	15
122410	Joint vert 44x32x2	16
181971	Robinet de vidange sans joint 1/2	17
123702	Circulateur ups 25-50 130 3h	18
125012	Circuit elec accelerateur	19
125005	Joint neoprene 44x32x3	20
182506	Tube retour sup dtg e 130	21
600315	Manometre	22
125010	Vase expan rond 12 litres	23
180010	Joint vert 24x17x2	24
182527	Isolation complete 4el	25
125918	Isolation complete 5el	25
181481	Isolation complete 126ff	25
121110	Goupillon nylon plat	26

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Chaudière Oertli GS 140 FP (85194070)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Socle tole dtg e134ffcplt	Oertli Réf fabricant: 182519	avec délai sur devis
	1 page 1	Socle tole dtg e135ffcplt	Oertli Réf fabricant: 182520	avec délai sur devis
	1 page 1	Socle tole dtg e136ffcplt	Oertli Réf fabricant: 182521	avec délai sur devis
	2 page 1	Pied reglable noir m8x25	Oertli Réf fabricant: 124750
	3 page 1	Corps de chaudiere 3el	Oertli Réf fabricant: 125878
	3 page 1	Joint socle / corps 6el	Oertli Réf fabricant: 125879
	3 page 1	Joint socle/corps 4el	Oertli Réf fabricant: 182522
	4 page 1	Isolation sous brul 125ff	Oertli Réf fabricant: 125880
	4 page 1	Isolation sous brul 4el	Oertli Réf fabricant: 182523
	4 page 1	Isolation sous bruleur 6el	Oertli Réf fabricant: 125881
	5 page 1	Corps de chaud 4 el ff ...	Oertli Réf fabricant: 182524	avec délai sur devis
	5 page 1	Corps de chaud 5 el ff ...	Oertli Réf fabricant: 182452
	5 page 1	Corps de chaud 6 el ff ...	Oertli Réf fabricant: 182453	avec délai sur devis
	6 page 1	Doigt de gant 1/2"-lg160	Oertli Réf fabricant: 122632
	7 page 1	Tresse adhesive d15 t550	Oertli Réf fabricant: 125883
	8 page 1	Tube colle 310 ml	Oertli Réf fabricant: 121418
	9 page 1	Piece folle n371 1"	Oertli Réf fabricant: 125559
	10 page 1	Ecrou n374 1"	Oertli Réf fabricant: 124800
	11 page 1	Coude m-f a4 1"	Oertli Réf fabricant: 124872
	12 page 1	Tube de depart dtg e 130	Oertli Réf fabricant: 182504
	13 page 1	Soupape de securite 1/2 m ...	Oertli Réf fabricant: 182616
	14 page 1	Purgeur air automat.3/8"	Oertli Réf fabricant: 600736
	15 page 1	Tube retour inf dtg e 130	Oertli Réf fabricant: 182505
	16 page 1	Joint vert 44x32x2	Oertli Réf fabricant: 122410
	17 page 1	Robinet de vidange 1/2"	Oertli Réf fabricant: 181971
	18 page 1	Circulateur ups 25-50 130 3h	Oertli Réf fabricant: 123702
	19 page 1	Cable d alimentation ...	Oertli Réf fabricant: 125012
	20 page 1	Joint neoprene 44x32x3	Oertli Réf fabricant: 125005
	21 page 1	Tube retour sup dtg e 130	Oertli Réf fabricant: 182506
	22 page 1	Manometre d.40 axial 3bar	Oertli Réf fabricant: 600315
	23 page 1	Vase d expansion rond.12l	Oertli Réf fabricant: 125010
	24 page 1	Joint vert 24x17x2	Oertli Réf fabricant: 180010
	25 page 1	Isolation complete 4el	Oertli Réf fabricant: 182527	avec délai sur devis
	25 page 1	Isolation complete 5el	Oertli Réf fabricant: 125918	avec délai sur devis
	25 page 1	Isolation complete 6el	Oertli Réf fabricant: 181481
	26 page 1	Brosse nylon 44 x 11 lg.500	Oertli Réf fabricant: 121110
	50 page 3	Boite a fumee 4el	Oertli Réf fabricant: 182528	avec délai sur devis
	50 page 3	Boite a fumee 5el	Oertli Réf fabricant: 125885
	50 page 3	Boite a fumee 6el	Oertli Réf fabricant: 125886
	51 page 3	Joint boite fumee 126 ff	Oertli Réf fabricant: 125888
	51 page 3	Joint boite fumee 4el	Oertli Réf fabricant: 182529
	51 page 3	Kit de convers.prop.4el	Oertli Réf fabricant: 125887
	52 page 3	Couv.+joint boite fumee 6el	Oertli Réf fabricant: 125890	avec délai sur devis
	52 page 3	Couv.avec jt boit.fum.4el	Oertli Réf fabricant: 182530	avec délai sur devis
	52 page 3	Couvercle boite fum 5el - ff	Oertli Réf fabricant: 125889	avec délai sur devis
	53 page 3	Joint caisson vent 124ff	Oertli Réf fabricant: 182531
	53 page 3	Joint caisson vent. 5el	Oertli Réf fabricant: 125893	avec délai sur devis
	53 page 3	Joint caisson vent. 6el	Oertli Réf fabricant: 125894	avec délai sur devis
	54 page 3	Support ventilateur	Oertli Réf fabricant: 181475
	56 page 3	Ventilateur fime gr 01485	Oertli Réf fabricant: 125897
	58 page 3	Embout ventilateur 4	Oertli Réf fabricant: 182533	avec délai sur devis
	58 page 3	Embout ventilateur 5el	Oertli Réf fabricant: 125898	avec délai sur devis
	58 page 3	Embout ventilateur 6el	Oertli Réf fabricant: 125872	avec délai sur devis
	59 page 3	Boite a air 134ff	Oertli Réf fabricant: 182532	avec délai sur devis
	59 page 3	Boite a air 135 ff	Oertli Réf fabricant: 182463	avec délai sur devis
	59 page 3	Boite a air 136ff	Oertli Réf fabricant: 182464	avec délai sur devis
	60 page 3	Volet reglage air	Oertli Réf fabricant: 125905
	60 page 3	Volet reglage air 4el - ...	Oertli Réf fabricant: 182672
	61 page 3	Buse d.125 + joint	Oertli Réf fabricant: 125900
	62 page 3	Joint de buse d.125	Oertli Réf fabricant: 125902
	63 page 3	Support de pressost 130ff	Oertli Réf fabricant: 182466
	64 page 3	Pressostat air complet	Oertli Réf fabricant: 125907
	65 page 3	Injecteur daspiration	Oertli Réf fabricant: 125909
	66 page 3	Tube pression+pas.fil 4-5-6	Oertli Réf fabricant: 181360
	67 page 3	Circuit electrique psex-ven	Oertli Réf fabricant: 125910
	68 page 3	Couv. boite air av. joint ...	Oertli Réf fabricant: 125911
	68 page 3	Couv. boite air av. joint ...	Oertli Réf fabricant: 125912
	68 page 3	Couvercle boite air 124ff	Oertli Réf fabricant: 182534	avec délai sur devis
	69 page 3	Joint boite a air 124ff	Oertli Réf fabricant: 182749	avec délai sur devis
	69 page 3	Joint boite a air 5el ff	Oertli Réf fabricant: 182468
	69 page 3	Joint boite a air 6el ff	Oertli Réf fabricant: 182469
	70 page 3	Traverse boite air 134ff	Oertli Réf fabricant: 182535
	70 page 3	Traverse boite air 135ff	Oertli Réf fabricant: 182471
	70 page 3	Traverse boite air 136ff	Oertli Réf fabricant: 182472
	71 page 3	Tige filetee complete	Oertli Réf fabricant: 125915
	72 page 3	Gaine complete	Oertli Réf fabricant: 125916
	73 page 3	Collier serflex	Oertli Réf fabricant: 125917
	74 page 3	Joint a levre silicone d.80	Oertli Réf fabricant: 125920
	75 page 3	Joint a levre silicone d.125	Oertli Réf fabricant: 125921
	76 page 3	Acc.corps/ boite fumee-air	Oertli Réf fabricant: 125882	avec délai sur devis
	86 page 5	Circuit gaz cplt 134ff	Oertli Réf fabricant: 182536	avec délai sur devis
	86 page 5	Circuit gaz cplt 135ff	Oertli Réf fabricant: 182474	avec délai sur devis
	86 page 5	Circuit gaz cplt 136ff	Oertli Réf fabricant: 182475	avec délai sur devis
	88 page 5	Plaque brul.cplt+jt 124ff	Oertli Réf fabricant: 182537	avec délai sur devis
	88 page 5	Plaque bruleur cpl+joint 5el	Oertli Réf fabricant: 125924	avec délai sur devis
	88 page 5	Plaque bruleur cplt+joint ...	Oertli Réf fabricant: 125925	avec délai sur devis
	90 page 5	Isolation brul cplt 124ff	Oertli Réf fabricant: 182538	avec délai sur devis
	90 page 5	Isolation bruleur 125ff	Oertli Réf fabricant: 125927
	90 page 5	Isolation bruleur ff 126	Oertli Réf fabricant: 125928
	92 page 5	Boite bruleur cplt 134ff	Oertli Réf fabricant: 182539	avec délai sur devis
	92 page 5	Boite bruleur cplt 135ff	Oertli Réf fabricant: 182479
	92 page 5	Boite bruleur cplt 136ff	Oertli Réf fabricant: 182480	avec délai sur devis
	94 page 5	Joint capot 4el ff	Oertli Réf fabricant: 182540
	94 page 5	Joint capot 5el	Oertli Réf fabricant: 125937
	94 page 5	Joint capot 6el	Oertli Réf fabricant: 125938
	96 page 5	Electrode allumage ...	Oertli Réf fabricant: 125929
	97 page 5	Sonde d ionisation cplt+jt	Oertli Réf fabricant: 125931
	99 page 5	Joint sonde et bougie	Oertli Réf fabricant: 182825
	100 page 5	Regard complet	Oertli Réf fabricant: 125933	avec délai sur devis
	101 page 5	Joint de regard	Oertli Réf fabricant: 125934
	102 page 5	Cable mise a la masse	Oertli Réf fabricant: 125060
	103 page 5	Bruleur furigas + vis	Oertli Réf fabricant: 125926
	104 page 5	Bride droite ho 1/2" +jt	Oertli Réf fabricant: 125109
	105 page 5	Vanne gaz ho vk4105c1066	Oertli Réf fabricant: 125939
	106 page 5	Joint vert 30x21x2	Oertli Réf fabricant: 122418
	107 page 5	Foyer complet 14el	Oertli Réf fabricant: 125112
	108 page 5	Tube arrivee gaz 1/2"	Oertli Réf fabricant: 182483	avec délai sur devis
	110 page 5	Coffret de securite ho ...	Oertli Réf fabricant: 182485
	111 page 5	Kit capot de protection	Oertli Réf fabricant: 125533
	112 page 5	Cable bruleur dtg 130 ff	Oertli Réf fabricant: 182486
	113 page 5	Visserie tiroir bruleur	Oertli Réf fabricant: 125025
	125 page 7	Habillage gs144 fp	Oertli Réf fabricant: 182541	avec délai sur devis
	125 page 7	Habillage gs145 fp	Oertli Réf fabricant: 182542	avec délai sur devis
	125 page 7	Habillage gs146 fp	Oertli Réf fabricant: 182543	avec délai sur devis
	126 page 7	Plaq fron cplt dtg e134ff	Oertli Réf fabricant: 182544	avec délai sur devis
	126 page 7	Plaq fron cplt dtg e135ff	Oertli Réf fabricant: 182545	avec délai sur devis
	126 page 7	Plaq fron cplt dtg e136ff	Oertli Réf fabricant: 182546	avec délai sur devis
	127 page 7	Panneau lateral droit	Oertli Réf fabricant: 182346
	128 page 7	Panneau lateral gauche	Oertli Réf fabricant: 182347
	129 page 7	Gache	Oertli Réf fabricant: 600466
	130 page 7	Kit gaz b/p ofg 56	Oertli Réf fabricant: 600484	avec délai sur devis
	131 page 7	Poignee de porte 5-6 oe	Oertli Réf fabricant: 182498
	131 page 7	Poignee de porte 7-8 oe	Oertli Réf fabricant: 182499	avec délai sur devis
	132 page 7	Porte cplte gs140 lg516	Oertli Réf fabricant: 182438
	132 page 7	Porte cplte gs140 lg660	Oertli Réf fabricant: 182439
	133 page 7	Pan ar inf cplt dtge134ff	Oertli Réf fabricant: 182547	avec délai sur devis
	133 page 7	Pan ar inf cplt dtge135ff	Oertli Réf fabricant: 182548	avec délai sur devis
	133 page 7	Pan ar inf cplt dtge136ff	Oertli Réf fabricant: 182549	avec délai sur devis
	134 page 7	Chapiteau dtg 130 5-6gl - ...	Oertli Réf fabricant: 182349
	134 page 7	Chapiteau dtg130 ...	Oertli Réf fabricant: 182442
	135 page 7	Ens pce complemtaire lg220	Oertli Réf fabricant: 182445
	135 page 7	Piece complementaire lg.76mm	Oertli Réf fabricant: 182444	avec délai sur devis
	136 page 7	Cache-cartes gs140	Oertli Réf fabricant: 182333
	137 page 7	Carcasse gs140	Oertli Réf fabricant: 182332	avec délai sur devis
	138 page 7	Vitre gs140	Oertli Réf fabricant: 182335
	139 page 7	Visserie habillage	Oertli Réf fabricant: 182840
	140 page 7	Pan ar sup cplt e134ff	Oertli Réf fabricant: 182815	avec délai sur devis
	140 page 7	Pan ar sup cplt e135ff	Oertli Réf fabricant: 182816	avec délai sur devis
	140 page 7	Pan ar sup cplt e136ff	Oertli Réf fabricant: 182817	avec délai sur devis
