Chaudière Oertli GSR 130 FAP (88885600)

OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

page 1

page 3

page 5

page 7

page 9

Position

Schéma

181477	Socle complet 5el	1
181478	Socle complet 6el	1
124750	Pied regl noir m8x25/f	2
125877	Support vase expansion	3
125878	Joint socle-corps 125ff	4
125879	Joint socle-corps 126ff	4
125880	Isolation sous brul 125ff	5
125881	Isolation sous brul 126ff	5
181480	Corps de chaud 6 el ff ...	6
181479	Corps de chaud 5 el ff (dtg125+e)	6
122632	Doigt de gant 1/2 lg160	7
121873	Sepa doigt de gant lg 90	8
125883	Tresse adhesive d15 t550	9
121418	Mastic silic novasil s17 nouv 300001012	10
125918	Isolation complete 5el	11
181481	Isolation complete 126ff	11
121110	Goupillon nylon plat	12
125009	Soupape securite iso 3 bar nf	13
600736	Purgeur d air	14
125010	Vase expan rond 12 litres	16
125011	Tube retour super 120ff	17
123702	Circulateur ups 25-50 130 3h	18
125013	Tube retour infer 120ff	19
125884	Tube depart 120ff	20
124800	Ecrou n374 1 x 1 1/2	21
122410	Joint vert 44x32x2	22
125559	Piece folle n371 1	23
180010	Joint vert 24x17x2	24
600315	Manometre	25
125005	Joint neoprene 44x32x3	26
125012	Circuit elec accelerateur	27
124871	Robinet de vidande	28

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Chaudière Oertli GSR 130 FAP (88885600)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix

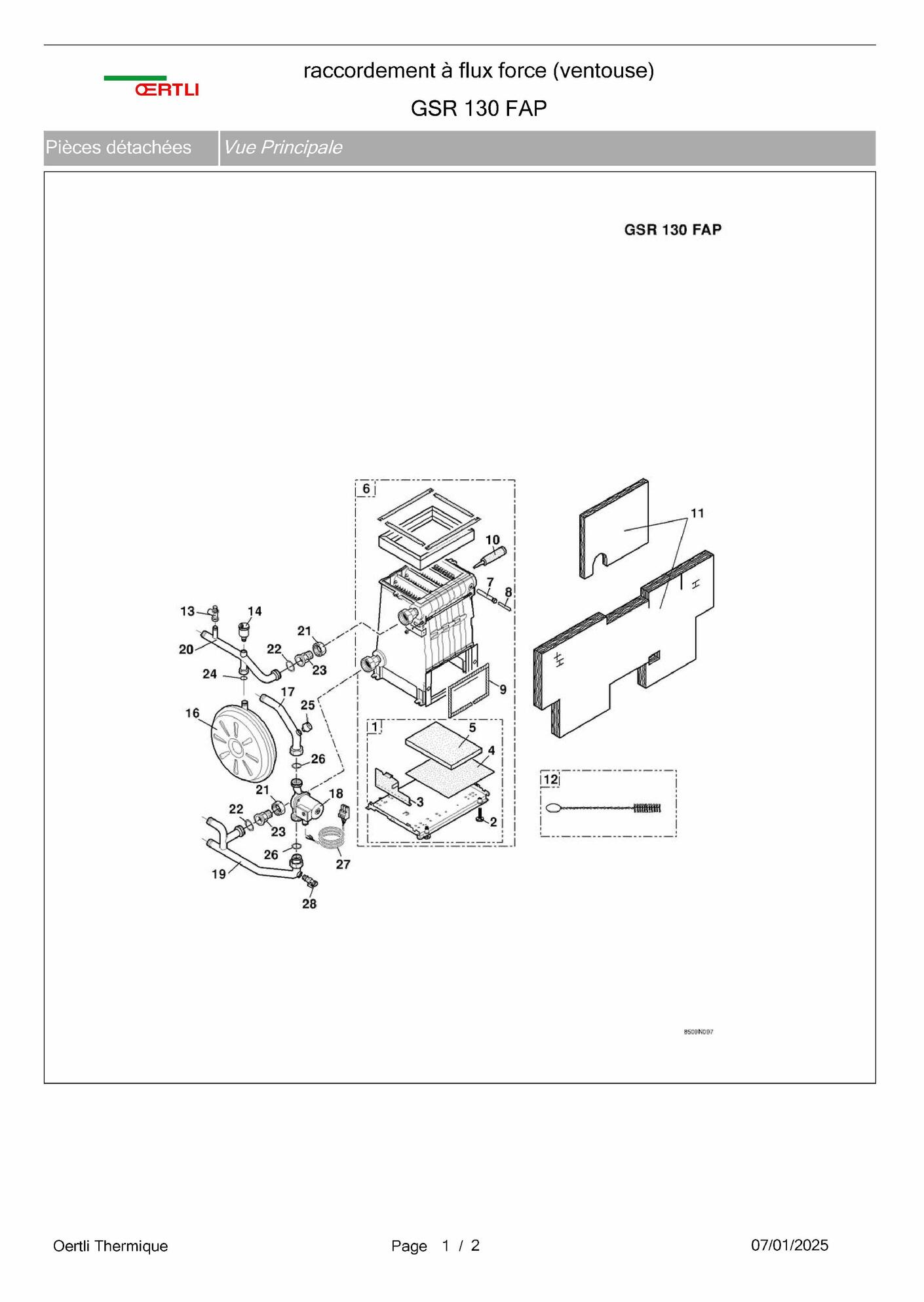

	1 page 1	Socle complet 5el	Oertli Réf fabricant: 181477	avec délai sur devis
	1 page 1	Socle complet 6el	Oertli Réf fabricant: 181478	avec délai sur devis
	2 page 1	Pied reglable noir m8x25	Oertli Réf fabricant: 124750
	3 page 1	Support vase expansion	Oertli Réf fabricant: 125877	avec délai sur devis
	4 page 1	Corps de chaudiere 3el	Oertli Réf fabricant: 125878
	4 page 1	Joint socle / corps 6el	Oertli Réf fabricant: 125879
	5 page 1	Isolation sous brul 125ff	Oertli Réf fabricant: 125880
	5 page 1	Isolation sous bruleur 6el	Oertli Réf fabricant: 125881
	6 page 1	Corps de chaud 6 el ff ...	Oertli Réf fabricant: 181480	avec délai sur devis
	6 page 1	Corps et socle assemble 5	Oertli Réf fabricant: 181479
	7 page 1	Doigt de gant 1/2"-lg160	Oertli Réf fabricant: 122632
	8 page 1	Separateur doigt de gant ...	Oertli Réf fabricant: 121873
	9 page 1	Tresse adhesive d15 t550	Oertli Réf fabricant: 125883
	10 page 1	Tube colle 310 ml	Oertli Réf fabricant: 121418
	11 page 1	Isolation complete 5el	Oertli Réf fabricant: 125918	avec délai sur devis
	11 page 1	Isolation complete 6el	Oertli Réf fabricant: 181481
	12 page 1	Brosse nylon 44 x 11 lg.500	Oertli Réf fabricant: 121110
	13 page 1	Soupape de securite 3bar	Oertli Réf fabricant: 125009
	14 page 1	Purgeur air automat.3/8"	Oertli Réf fabricant: 600736
	16 page 1	Vase d expansion rond.12l	Oertli Réf fabricant: 125010
	17 page 1	Tube de retour superieur	Oertli Réf fabricant: 125011
	18 page 1	Circulateur ups 25-50 130 3h	Oertli Réf fabricant: 123702
	19 page 1	Tube de retour inferieur	Oertli Réf fabricant: 125013
	20 page 1	Tube de depart	Oertli Réf fabricant: 125884
	21 page 1	Ecrou n374 1"	Oertli Réf fabricant: 124800
	22 page 1	Joint vert 44x32x2	Oertli Réf fabricant: 122410
	23 page 1	Piece folle n371 1"	Oertli Réf fabricant: 125559
	24 page 1	Joint vert 24x17x2	Oertli Réf fabricant: 180010
	25 page 1	Manometre d.40 axial 3bar	Oertli Réf fabricant: 600315
	26 page 1	Joint neoprene 44x32x3	Oertli Réf fabricant: 125005
	27 page 1	Cable d alimentation ...	Oertli Réf fabricant: 125012
	28 page 1	Robinet de vidande	Oertli Réf fabricant: 124871	avec délai sur devis

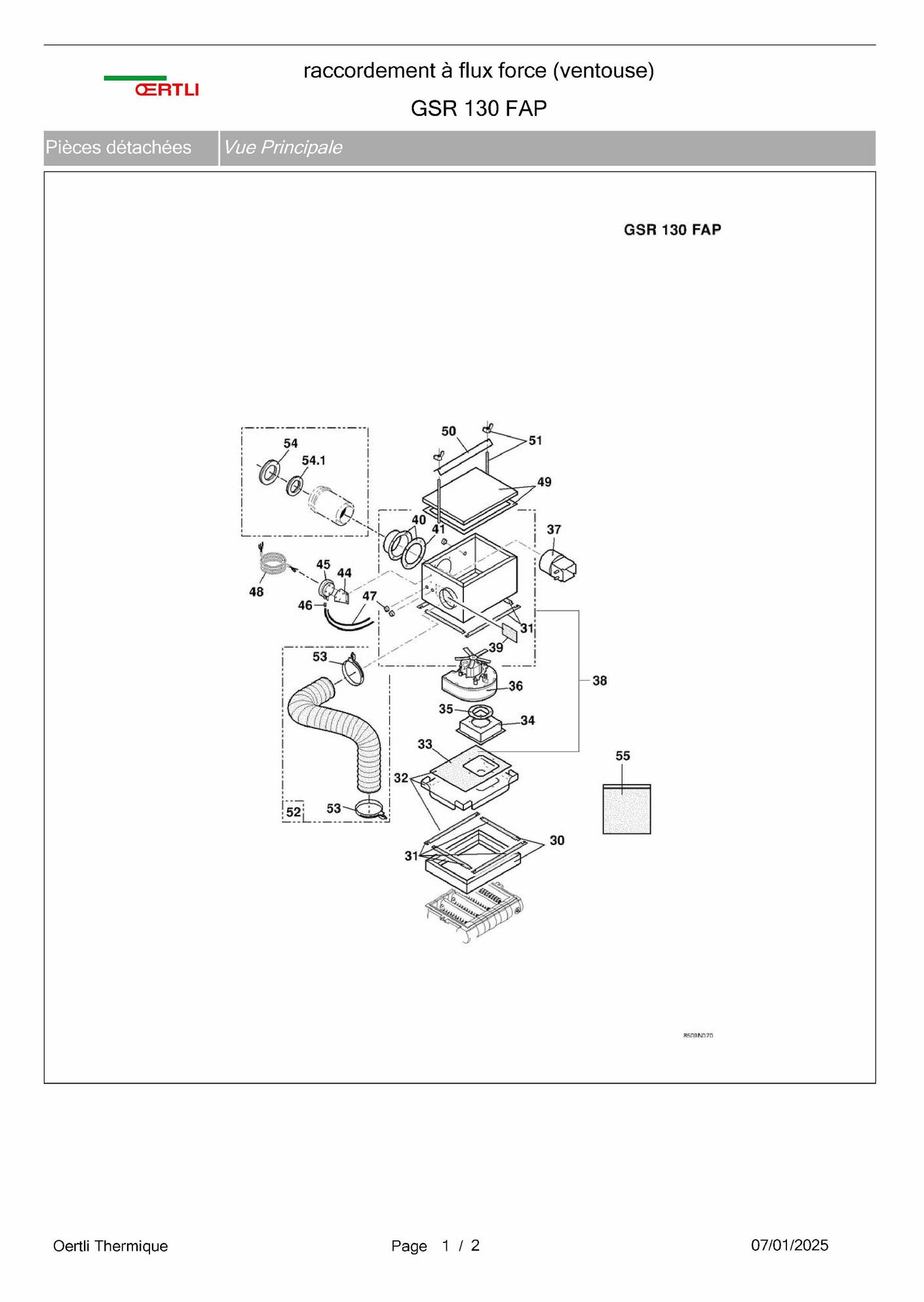

	30 page 3	Boite a fumee 5el	Oertli Réf fabricant: 125885
	30 page 3	Boite a fumee 6el	Oertli Réf fabricant: 125886
	31 page 3	Joint boite fumee 126 ff	Oertli Réf fabricant: 125888
	31 page 3	Kit de convers.prop.4el	Oertli Réf fabricant: 125887
	32 page 3	Couv.+joint boite fumee 6el	Oertli Réf fabricant: 125890	avec délai sur devis
	32 page 3	Couvercle boite fum 5el - ff	Oertli Réf fabricant: 125889	avec délai sur devis
	33 page 3	Joint caisson vent. 5el	Oertli Réf fabricant: 125893	avec délai sur devis
	33 page 3	Joint caisson vent. 6el	Oertli Réf fabricant: 125894	avec délai sur devis
	34 page 3	Support ventilateur	Oertli Réf fabricant: 181475
	35 page 3	Joint ventilateur	Oertli Réf fabricant: 125896
	36 page 3	Ventilateur fime gr 01485	Oertli Réf fabricant: 125897
	37 page 3	Embout ventilateur 5el	Oertli Réf fabricant: 125898	avec délai sur devis
	37 page 3	Embout ventilateur 6el	Oertli Réf fabricant: 125872	avec délai sur devis
	38 page 3	Boite air av. buses 5el	Oertli Réf fabricant: 125891	avec délai sur devis
	38 page 3	Boite air av. buses 6el	Oertli Réf fabricant: 125892	avec délai sur devis
	39 page 3	Volet air +ft reglage 6el	Oertli Réf fabricant: 181498	avec délai sur devis
	40 page 3	Buse d.110 + joint	Oertli Réf fabricant: 125899
	40 page 3	Buse d.125 + joint	Oertli Réf fabricant: 125900
	41 page 3	Joint de buse d.110	Oertli Réf fabricant: 125901	avec délai sur devis
	41 page 3	Joint de buse d.125	Oertli Réf fabricant: 125902
	44 page 3	Support pressostat	Oertli Réf fabricant: 125906	avec délai sur devis
	45 page 3	Pressostat air complet	Oertli Réf fabricant: 125907
	46 page 3	Injecteur daspiration	Oertli Réf fabricant: 125909
	47 page 3	Tube pression+pas.fil 4-5-6	Oertli Réf fabricant: 181360
	48 page 3	Circuit electrique psex-ven	Oertli Réf fabricant: 125910
	49 page 3	Couv. boite air av. joint ...	Oertli Réf fabricant: 125911
	49 page 3	Couv. boite air av. joint ...	Oertli Réf fabricant: 125912
	50 page 3	Traverse pour ...	Oertli Réf fabricant: 125913	avec délai sur devis
	50 page 3	Traverse pour ...	Oertli Réf fabricant: 125914
	51 page 3	Tige filetee complete	Oertli Réf fabricant: 125915
	52 page 3	Gaine complete	Oertli Réf fabricant: 125916
	53 page 3	Collier serflex	Oertli Réf fabricant: 125917
	54 page 3	Joint a levre silicone d.125	Oertli Réf fabricant: 125921
	54.1 page 3	Joint a levre silicone d.80	Oertli Réf fabricant: 125920
	55 page 3	Acc.corps/ boite fumee-air	Oertli Réf fabricant: 125882	avec délai sur devis

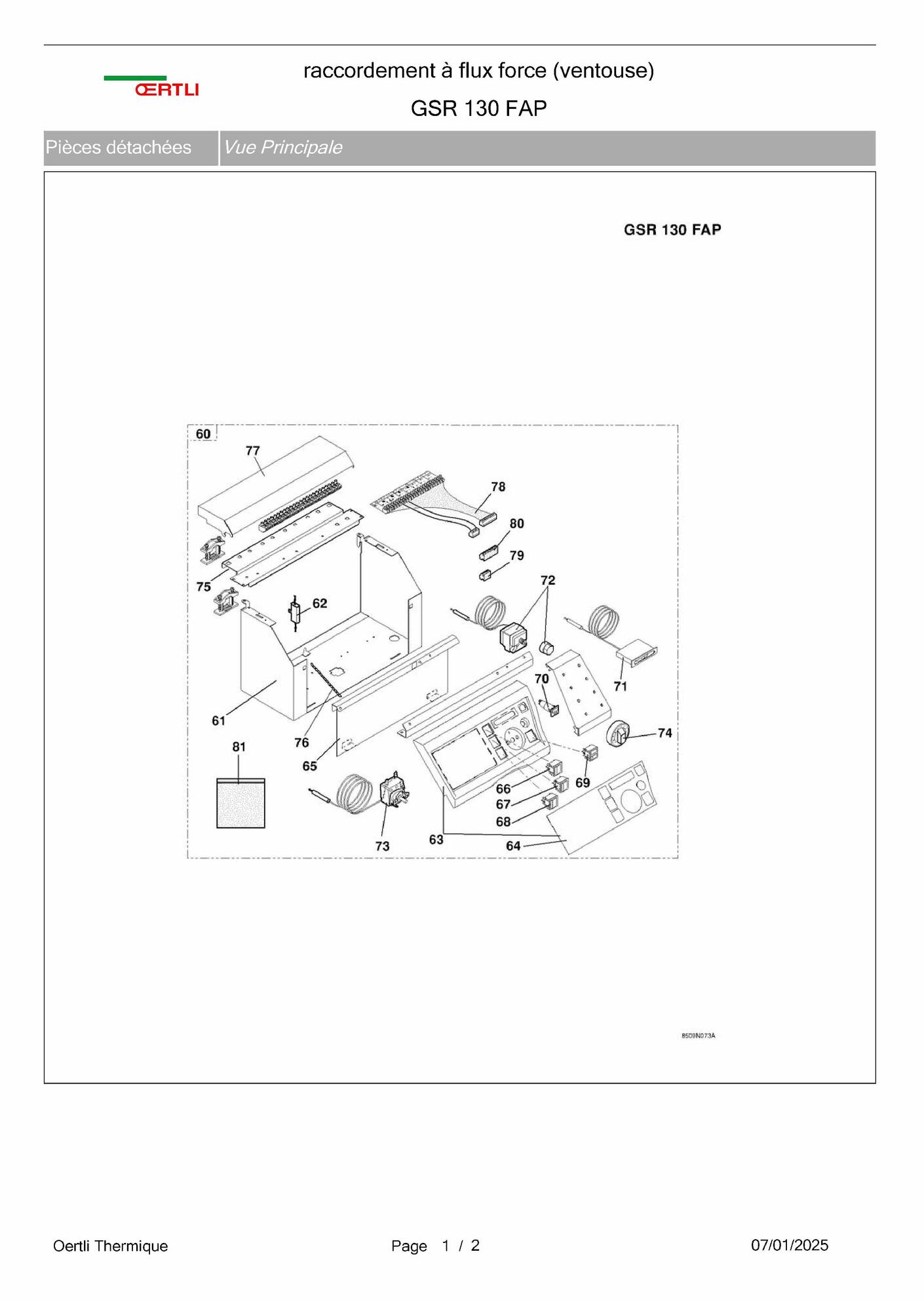

	60 page 5	Tableau de cde fa 285	Oertli Réf fabricant: 181367	avec délai sur devis
	61 page 5	Support tableau commande 285	Oertli Réf fabricant: 180728	avec délai sur devis
	62 page 5	Filtre antiparasite 285	Oertli Réf fabricant: 180729	avec délai sur devis
	63 page 5	Facade tableau + peau 285	Oertli Réf fabricant: 180730	avec délai sur devis
	64 page 5	Peau tableau 285	Oertli Réf fabricant: 180731	avec délai sur devis
	65 page 5	Plaque avant tableau 285	Oertli Réf fabricant: 180732	avec délai sur devis
	66 page 5	Interrupteur bipol.vert m/a	Oertli Réf fabricant: 120888
	67 page 5	Interrupteur bipolaire	Oertli Réf fabricant: 122306
	68 page 5	Interrupteur test stb	Oertli Réf fabricant: 120548
	69 page 5	Interrupteur de rearmement	Oertli Réf fabricant: 120553
	70 page 5	Disjoncteur 4a ts710/4a	Oertli Réf fabricant: 180407
	71 page 5	Thermometre plat	Oertli Réf fabricant: 121083
	72 page 5	Thermostat de securite 110°	Oertli Réf fabricant: 600541
	73 page 5	Thermostat de reglage	Oertli Réf fabricant: 120557
	74 page 5	Bouton de reglage + ergot	Oertli Réf fabricant: 124949
	75 page 5	Support barette premont. 285	Oertli Réf fabricant: 180733	avec délai sur devis
	76 page 5	Chaine lg160	Oertli Réf fabricant: 121091	avec délai sur devis
	77 page 5	Capot tableau premonte 285	Oertli Réf fabricant: 180734	avec délai sur devis
	78 page 5	Faisceau princip. 285	Oertli Réf fabricant: 180735	avec délai sur devis
	79 page 5	Connecteur x2 - 4 pts - 22 ...	Oertli Réf fabricant: 125410
	80 page 5	Connecteur x3 - 9 pts - 1 ...	Oertli Réf fabricant: 125411
	81 page 5	Sachet visserie tab .std	Oertli Réf fabricant: 125029

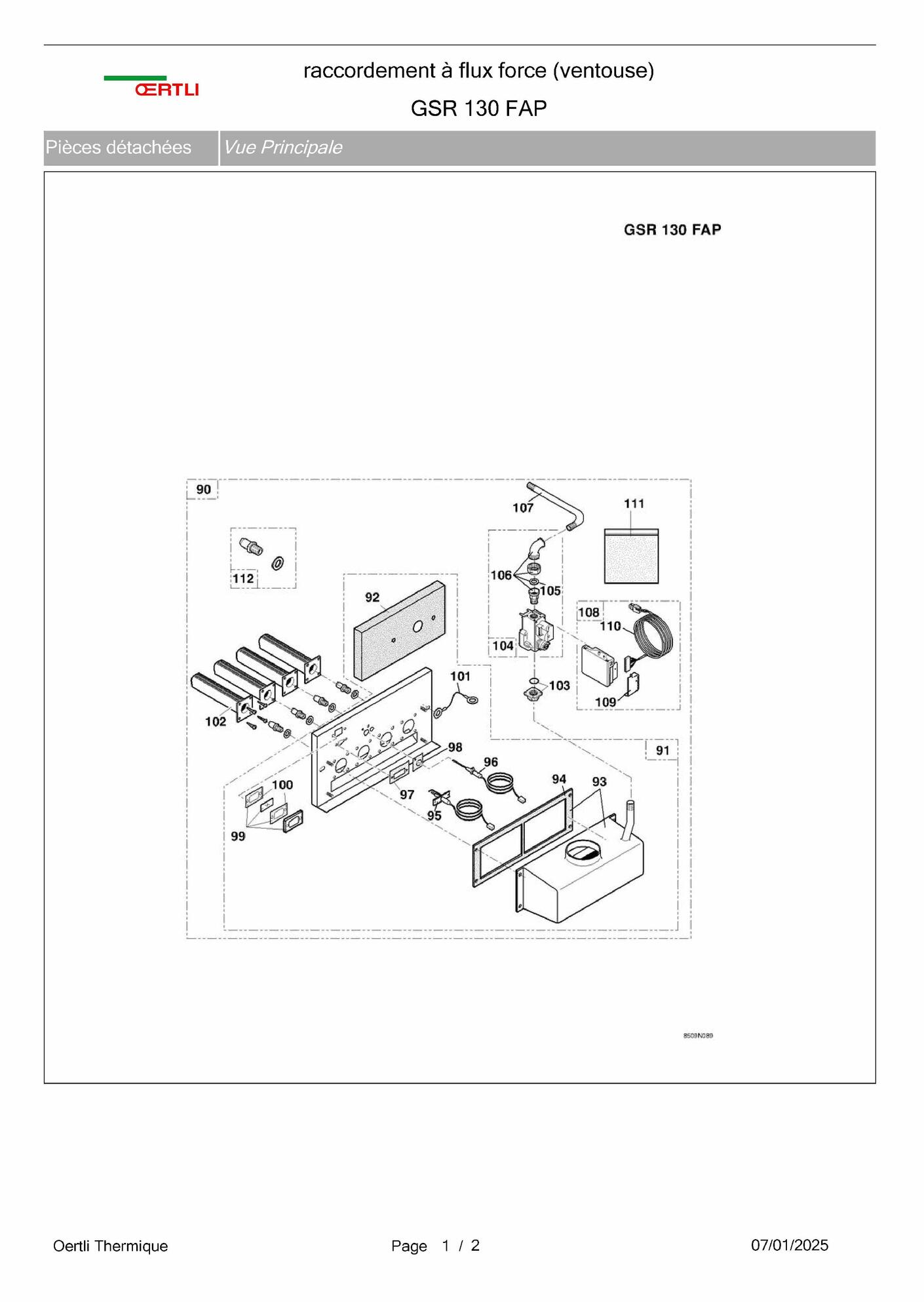

	90 page 7	Circuit gaz cpl 5el	Oertli Réf fabricant: 181482	avec délai sur devis
	90 page 7	Circuit gaz cpl 6el	Oertli Réf fabricant: 181483	avec délai sur devis
	91 page 7	Plaque bruleur cpl+joint 5el	Oertli Réf fabricant: 125924	avec délai sur devis
	91 page 7	Plaque bruleur cplt+joint ...	Oertli Réf fabricant: 125925	avec délai sur devis
	92 page 7	Isolation bruleur ff 126	Oertli Réf fabricant: 125928
	93 page 7	Capot avec joint 6el	Oertli Réf fabricant: 181485	avec délai sur devis
	94 page 7	Joint capot 6el	Oertli Réf fabricant: 125938
	95 page 7	Electrode allumage ...	Oertli Réf fabricant: 125929
	96 page 7	Sonde d ionisation cplt+jt	Oertli Réf fabricant: 125931
	97 page 7	Joint bougie allumage 120ff	Oertli Réf fabricant: 125930
	98 page 7	Joint sonde 120ff - 130ff	Oertli Réf fabricant: 125932
	99 page 7	Regard complet	Oertli Réf fabricant: 125933	avec délai sur devis
	100 page 7	Joint de regard	Oertli Réf fabricant: 125934
	101 page 7	Cable mise a la masse	Oertli Réf fabricant: 125060
	102 page 7	Bruleur furigas + vis	Oertli Réf fabricant: 125926
	103 page 7	Bride droite ho 1/2" +jt	Oertli Réf fabricant: 125109
	104 page 7	Vanne gaz ho vk4105c1066	Oertli Réf fabricant: 125939
	105 page 7	Joint vert 30x21x2	Oertli Réf fabricant: 122418
	106 page 7	Foyer complet 14el	Oertli Réf fabricant: 125112
	107 page 7	Tube arrivee gaz	Oertli Réf fabricant: 125940	avec délai sur devis
	108 page 7	Coffret securite cable	Oertli Réf fabricant: 125941
	109 page 7	Kit capot de protection	Oertli Réf fabricant: 125533
	110 page 7	Circuit electrique cs-tab	Oertli Réf fabricant: 125942
	111 page 7	Visserie tiroir bruleur	Oertli Réf fabricant: 125025
	112 page 7	Kit de conv.prop. 5el 285	Oertli Réf fabricant: 181365	avec délai sur devis

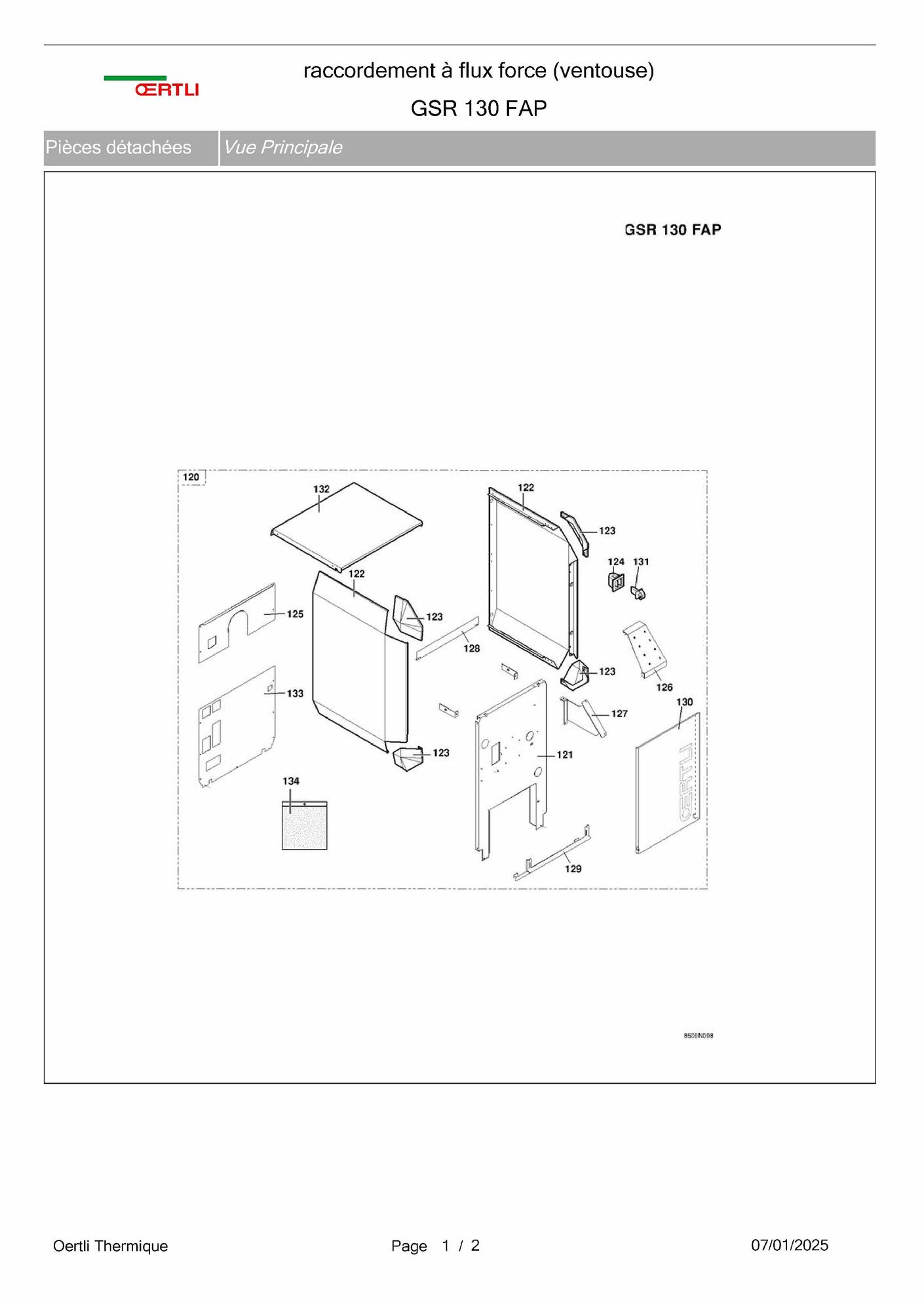

	120 page 9	Habillage cplt 5 fap	Oertli Réf fabricant: 181486	avec délai sur devis
	120 page 9	Habillage cplt 6 fap	Oertli Réf fabricant: 181487	avec délai sur devis
	121 page 9	Plaque front cplte 6 fap	Oertli Réf fabricant: 181489	avec délai sur devis
	121 page 9	Plaque front fap 5 blanc	Oertli Réf fabricant: 181488	avec délai sur devis
	122 page 9	Panneau lateral	Oertli Réf fabricant: 180743	avec délai sur devis
	123 page 9	Coin plastique gsr130	Oertli Réf fabricant: 180698	avec délai sur devis
	124 page 9	Gache	Oertli Réf fabricant: 600466
	125 page 9	Panneau arr sup cpl 5 fap	Oertli Réf fabricant: 181490	avec délai sur devis
	125 page 9	Panneau arr sup cpl 6 fap	Oertli Réf fabricant: 181491	avec délai sur devis
	126 page 9	Piece complement. 7-8el	Oertli Réf fabricant: 180760	avec délai sur devis
	127 page 9	Support piece compl.	Oertli Réf fabricant: 181374	avec délai sur devis
	128 page 9	Cache tableau 5-6el	Oertli Réf fabricant: 180763	avec délai sur devis
	128 page 9	Cache tableau 7-8el	Oertli Réf fabricant: 180764	avec délai sur devis
	129 page 9	Enjoliveur porte 5-6 bla	Oertli Réf fabricant: 180767	avec délai sur devis
	129 page 9	Enjoliveur porte 7-8 bla	Oertli Réf fabricant: 180768	avec délai sur devis
	130 page 9	Porte cpl 7-8 el	Oertli Réf fabricant: 180772	avec délai sur devis
	131 page 9	Pene	Oertli Réf fabricant: 600464
	132 page 9	Chapiteau 5-6 blanc	Oertli Réf fabricant: 180775	avec délai sur devis
	132 page 9	Chapiteau 7-8 blanc	Oertli Réf fabricant: 180776	avec délai sur devis
	133 page 9	Panneau arr inf 6 fap	Oertli Réf fabricant: 181493	avec délai sur devis
	133 page 9	Panneau arr inf cpl 5 fap	Oertli Réf fabricant: 181492	avec délai sur devis
	134 page 9	Sachet visserie habillage	Oertli Réf fabricant: 125066

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Oertli GSR 130 FAP (88885600) ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
