Chaudière Oertli DGX ECO 15-27 (88885593)



OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.
page 1
page 3
page 5
Pièces détachées Chaudière Oertli DGX ECO 15-27 (88885593) chez Pièces Express


Référence fabricant
Position Schéma
0305888 Corps de chauffe dgx 14 cpl 1.01
0281285 Echangeur dgxeco 19 1.01
0281286 Echangeur dgxeco 23 1.01
0281287 Corps de chauffe dgxeco 27 1.01
0281275 Anti refouleur dgxeco15 1.02
281277 Anti-refouleur dgceco 23 1.02
281276 Anti-refouleur dgxeco 19 1.02
281278 Antirefouleur dgxeco 27 1.02
0287471 Plaque arr.bruleur dgx 1.03
0287470 Plaque arr.bruleur dgx 1.03
0287469 Plaque arr.bruleur dgx 1.03
287472 Refractaire 1.03
0283866 Plaque de protect.dgxeco15 1.04
0283867 Plaque de protect.dgxeco19 1.04
0283868 Plaque de protect.dgxeco23 1.04
0283869 Plaque de protect.dgxeco27 1.04
0082123 Robinet de vidange 1.05
0282877 Bac recup.dgxeco 15,27 1.06
380237 Doigt gant 1/2 kt 0


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Chaudière Oertli DGX ECO 15-27 (88885593)



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix

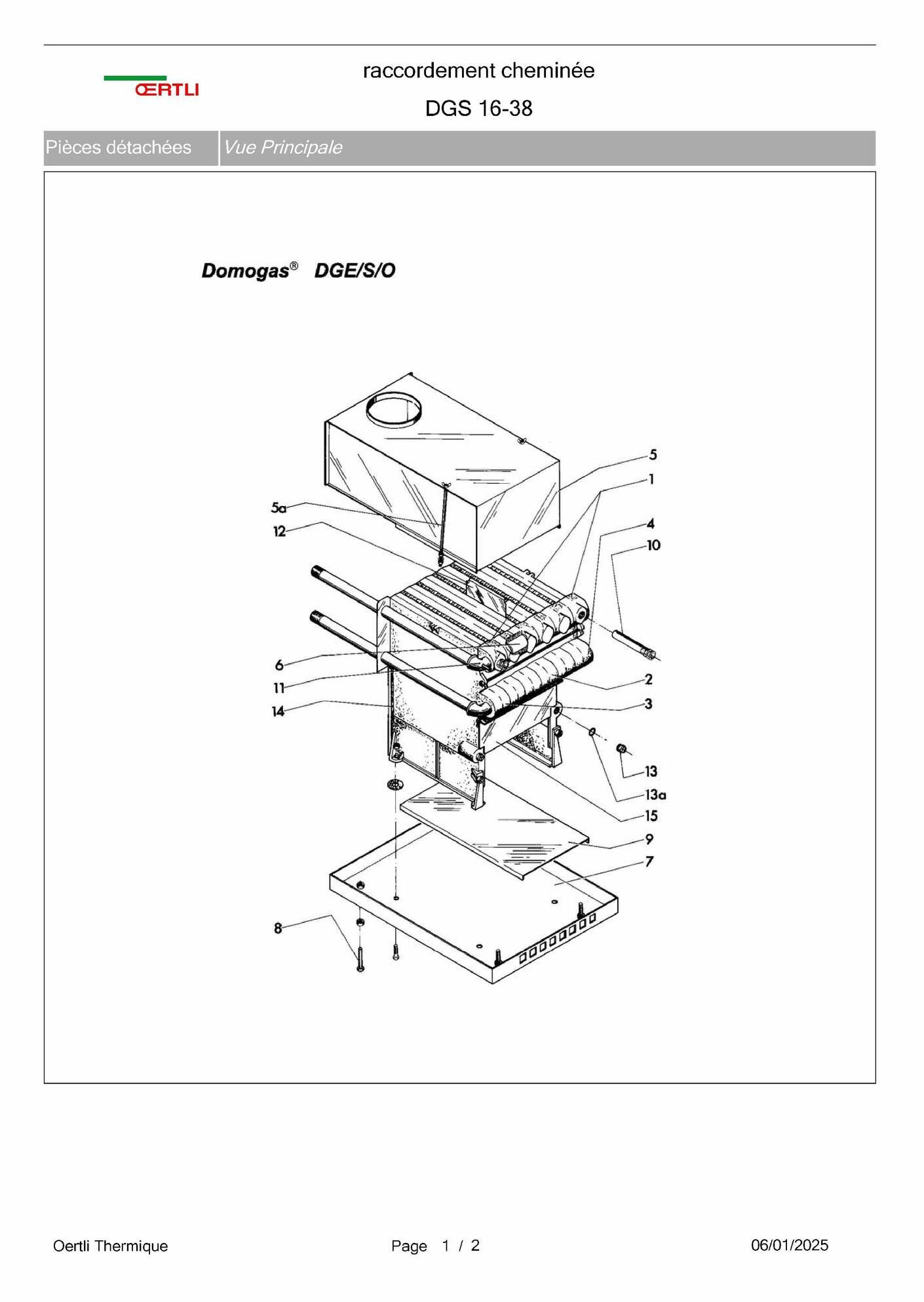

1.01 page 1 Corps de chauffe dgx 14 cpl

Oertli
Réf fabricant: 0305888
avec délai
sur devis
1.01 page 1 Echangeur dgxeco 19

Oertli
Réf fabricant: 0281285
avec délai
sur devis
1.01 page 1 Echangeur dgxeco 23

Oertli
Réf fabricant: 0281286
avec délai
sur devis
Corps de chauffe dgx 26 cpl Oertli 0281287
1.01 page 1 Corps de chauffe dgx 26 cpl
Code article PEX: 114112
Oertli
Réf fabricant: 0281287

obsolète

Anti refouleur dgxeco15 Oertli 0281275
1.02 page 1 Anti refouleur dgxeco15
Code article PEX: 112737
Oertli
Réf fabricant: 0281275

obsolète

1.02 page 1 Anti-refouleur dgceco 23

Oertli
Réf fabricant: 281277
avec délai
sur devis
1.02 page 1 Anti-refouleur dgxeco 19

Oertli
Réf fabricant: 281276
avec délai
sur devis
1.02 page 1 Antirefouleur dgxeco 27

Oertli
Réf fabricant: 281278
avec délai
sur devis
Plaque arr.bruleur dgx Oertli 0287471
1.03 page 1 Plaque arr.bruleur dgx
Code article PEX: 113286
Oertli
Réf fabricant: 0287471

obsolète

Plaque arr.bruleur dgx Oertli 0287470
1.03 page 1 Plaque arr.bruleur dgx
Code article PEX: 113285
Oertli
Réf fabricant: 0287470

obsolète

Plaque arr.bruleur dgx Oertli 0287469
1.03 page 1 Plaque arr.bruleur dgx
Code article PEX: 113284
Oertli
Réf fabricant: 0287469

obsolète

1.03 page 1 Refractaire

Oertli
Réf fabricant: 287472
avec délai
sur devis
1.04 page 1 Plaque de protect.dgxeco15

Oertli
Réf fabricant: 0283866
avec délai
sur devis
1.04 page 1 Plaque de protect.dgxeco19

Oertli
Réf fabricant: 0283867
avec délai
sur devis
1.04 page 1 Plaque de protect.dgxeco23

Oertli
Réf fabricant: 0283868
avec délai
sur devis
1.04 page 1 Plaque de protect.dgxeco27

Oertli
Réf fabricant: 0283869
avec délai
sur devis
1.05 page 1 Robinet de vidange

Oertli
Réf fabricant: 0082123
avec délai
sur devis
1.06 page 1 Bac recup.dgxeco 15,27

Oertli
Réf fabricant: 0282877
avec délai
sur devis
Bruleur dgxco 19 Oertli 0286068

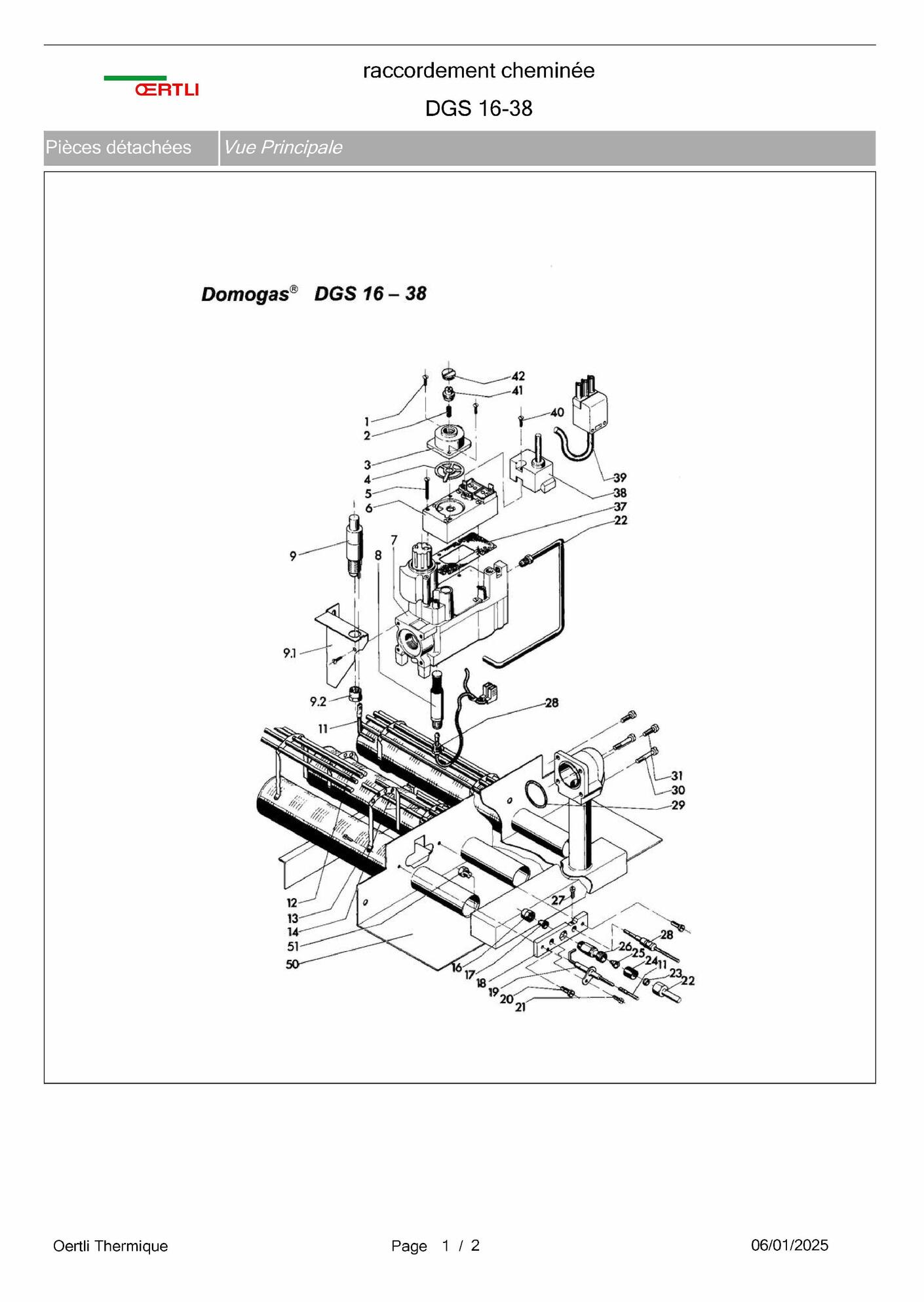

2.00 page 3 Bruleur dgxco 19
Code article PEX: 113182
Oertli
Réf fabricant: 0286068

obsolète

Bruleur dgxco 23 Oertli 0286069
2.00 page 3 Bruleur dgxco 23
Code article PEX: 113183
Oertli
Réf fabricant: 0286069

obsolète

Bruleur dgxeco 15 Oertli 0286067
2.00 page 3 Bruleur dgxeco 15
Code article PEX: 113181
Oertli
Réf fabricant: 0286067

obsolète

Rampe dgxeco Oertli 0286070
2.00 page 3 Rampe dgxeco
Code article PEX: 113185
Oertli
Réf fabricant: 0286070

obsolète

2.01 page 3 Joint

Oertli
Réf fabricant: 288826
Protection avant dgxeco 19 Oertli 0280758
2.02 page 3 Protection avant dgxeco 19
Code article PEX: 112720
Oertli
Réf fabricant: 0280758

obsolète

Protection avant dgxeco 23 Oertli 0280759
2.02 page 3 Protection avant dgxeco 23
Code article PEX: 112721
Oertli
Réf fabricant: 0280759

obsolète

Protection avant dgxeco 27 Oertli 0280760
2.02 page 3 Protection avant dgxeco 27
Code article PEX: 112723
Oertli
Réf fabricant: 0280760

obsolète

Protection avant dgxeco15 Oertli 0280757
2.02 page 3 Protection avant dgxeco15
Code article PEX: 112719
Oertli
Réf fabricant: 0280757

obsolète

2.03 page 3 Vanne gaz vk4100a

Oertli
Réf fabricant: 284998
2.04 page 3 Regul.pression

Oertli
Réf fabricant: 381820
avec délai
sur devis
2.05 page 3 Faisceau vanne dgx

Oertli
Réf fabricant: 285001
avec délai
sur devis
Joint bride vent. Oertli 0288503
2.06 page 3 Joint bride vent.
Code article PEX: 113345
Oertli
Réf fabricant: 0288503

obsolète

2.07 page 3 Boitier dallumage

Oertli
Réf fabricant: 284999
2.08 page 3 Electrode dallumage

Oertli
Réf fabricant: 286623
Sonde ionisation Oertli 0286624
2.09 page 3 Sonde ionisation
Code article PEX: 661190
Oertli
Réf fabricant: 0286624
± 3 jours ouvrés
36,36 € TTC
2.10 page 3 Veilleuse complete

Oertli
Réf fabricant: 285003
2.11 page 3 Tube veilleuse

Oertli
Réf fabricant: 285002
2.12 page 3 Cable ionisation

Oertli
Réf fabricant: 285004
avec délai
sur devis
2.14 page 3 Diffuseur bruleur a rampe

Oertli
Réf fabricant: 284367
avec délai
sur devis
Joint 2x 30x 18 Oertli 0261729
2.15 page 3 Joint 2x 30x 18
Code article PEX: 112577
Oertli
Réf fabricant: 0261729

obsolète

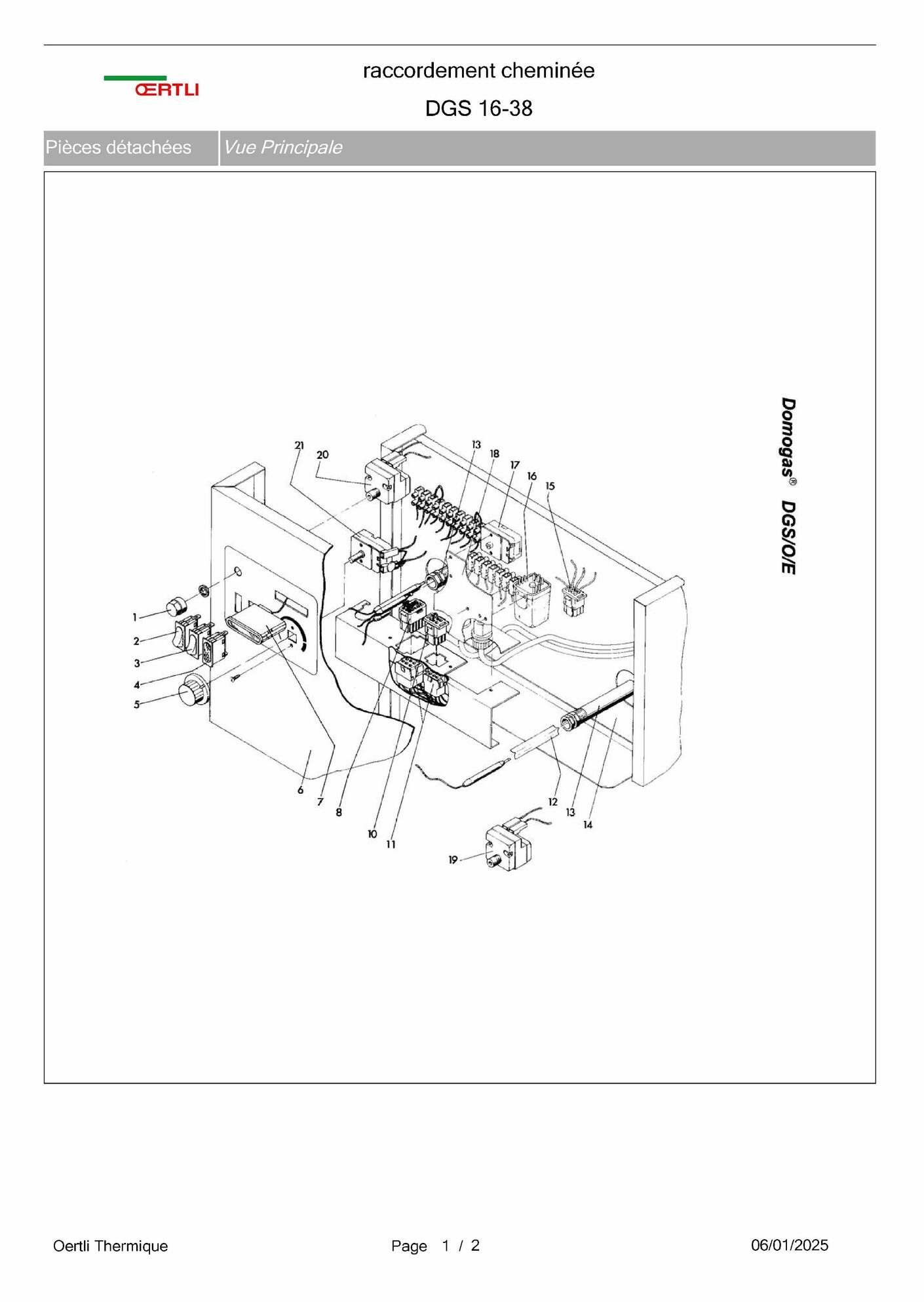

3.02 page 5 Interrupteur m.a

Oertli
Réf fabricant: 382505
3.03 page 5 Interrupteur ete-hiver

Oertli
Réf fabricant: 382506
avec délai
sur devis
Inter.rouge Oertli 0284840
3.04 page 5 Inter.rouge
Code article PEX: 113038
Oertli
Réf fabricant: 0284840

obsolète

3.05 page 5 Boitier fusible tabl.bord

Oertli
Réf fabricant: 284842
avec délai
sur devis
3.06 page 5 Fusible tb n m

Oertli
Réf fabricant: 384892
avec délai
sur devis
3.07 page 5 Thermostat de reglage 83°c

Oertli
Réf fabricant: 384995
3.08 page 5 Thermostat de securite 110°c

Oertli
Réf fabricant: 382182
3.09 page 5 Filtre anti-parasite

Oertli
Réf fabricant: 284123
avec délai
sur devis
3.10 page 5 Bouton stb

Oertli
Réf fabricant: 284997
avec délai
sur devis
3.11 page 5 Pont

Oertli
Réf fabricant: 0288014
avec délai
sur devis
Tableau kd Oertli 0288016
3.12 page 5 Tableau kd
Code article PEX: 113318
Oertli
Réf fabricant: 0288016

obsolète

Panneau arr.tableau Oertli 0288017
3.13 page 5 Panneau arr.tableau
Code article PEX: 113319
Oertli
Réf fabricant: 0288017

obsolète

3.14 page 5 Capot superieur tableau

Oertli
Réf fabricant: 0288018
avec délai
sur devis
3.15 page 5 Boitier nu tb

Oertli
Réf fabricant: 288019
avec délai
sur devis
Portillon Oertli 0285856
3.16 page 5 Portillon
Code article PEX: 113176
Oertli
Réf fabricant: 0285856

obsolète

3.17 page 5 Bouton aquastat reglage

Oertli
Réf fabricant: 384996
3.18 page 5 Cache tb

Oertli
Réf fabricant: 386484
avec délai
sur devis
Tole de montage Oertli 0288023
3.19 page 5 Tole de montage
Code article PEX: 113320
Oertli
Réf fabricant: 0288023

obsolète

3.20 page 5 Console de montage

Oertli
Réf fabricant: 0288024
avec délai
sur devis
3.21 page 5 Connecteur wieland 3 pl.

Oertli
Réf fabricant: 384459
3.22 page 5 Connecteur femelle 3 pl.

Oertli
Réf fabricant: 286393
Tube raccord.x3 kd Oertli 0288027
3.23 page 5 Tube raccord.x3 kd
Code article PEX: 113321
Oertli
Réf fabricant: 0288027

obsolète

  Doigt gant 1/2 kt

Oertli
Réf fabricant: 380237
avec délai
sur devis
Injecteur veill. d. 0,4 Oertli 0288349
? page 5 Injecteur veill. d. 0,4
Code article PEX: 114165
Oertli
Réf fabricant: 0288349

obsolète



Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Oertli DGX ECO 15-27 (88885593) ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
