Chaudière Oertli GBM 140-5-7-9 N (88885623)

OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

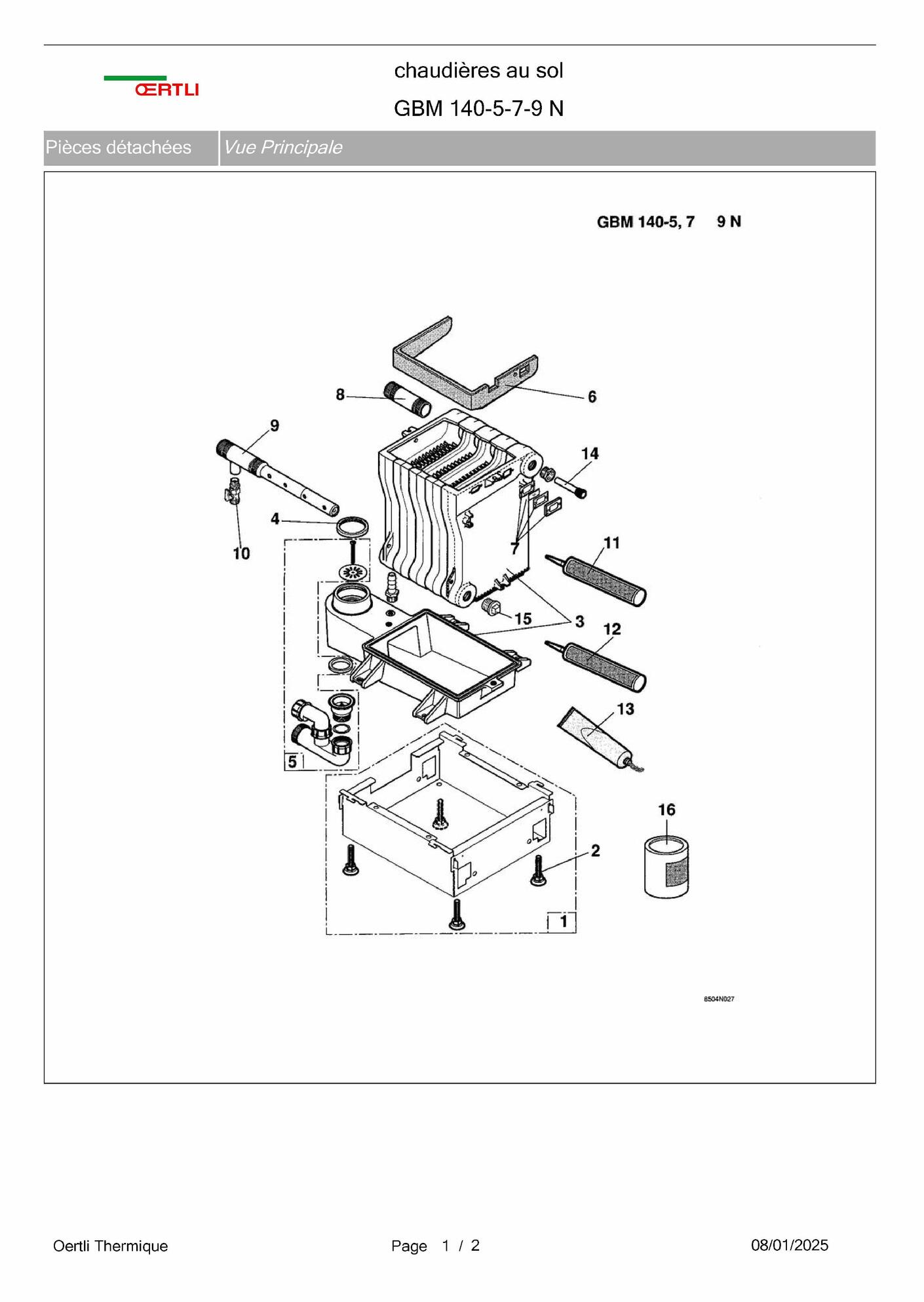

page 1

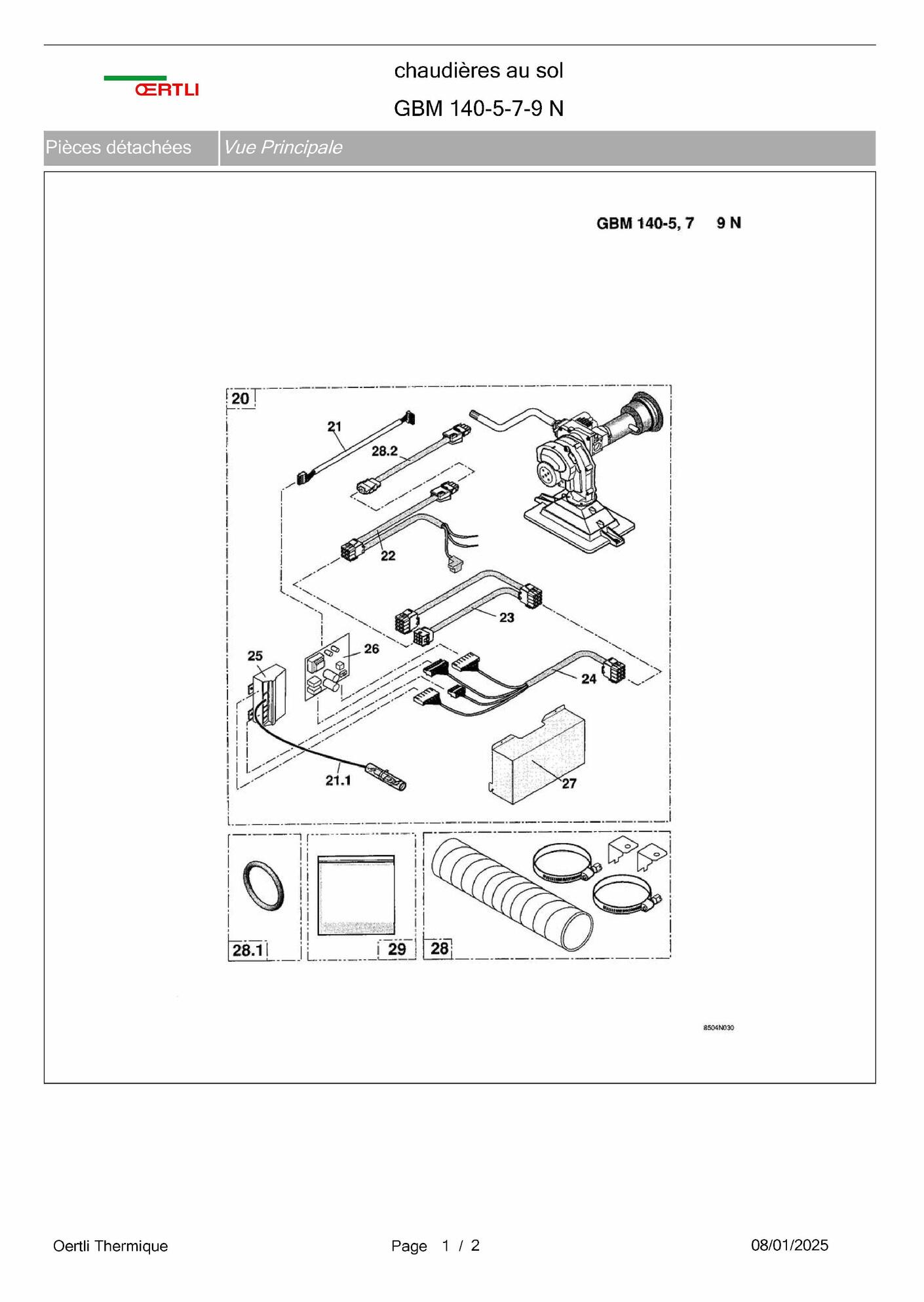

page 3

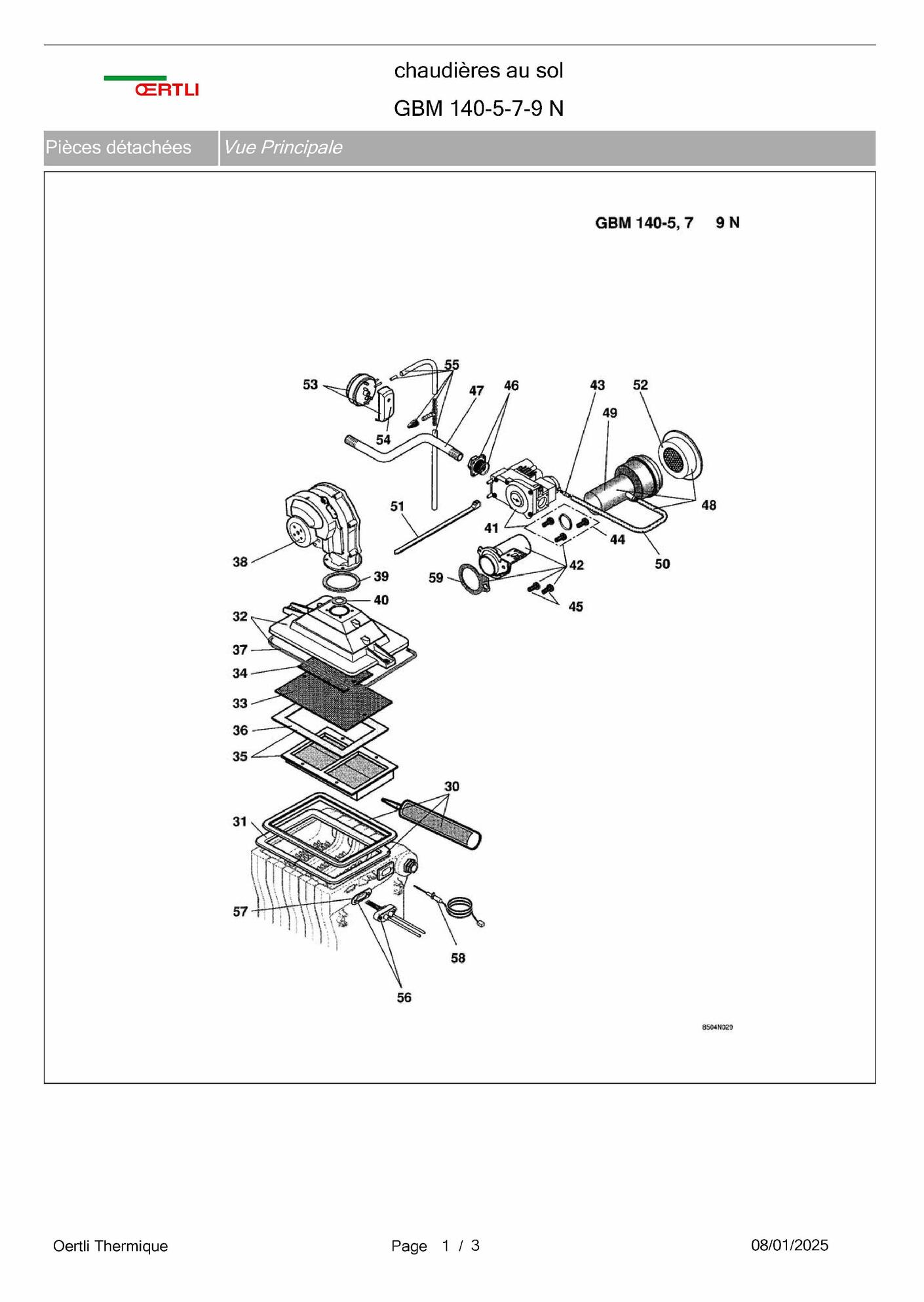

page 5

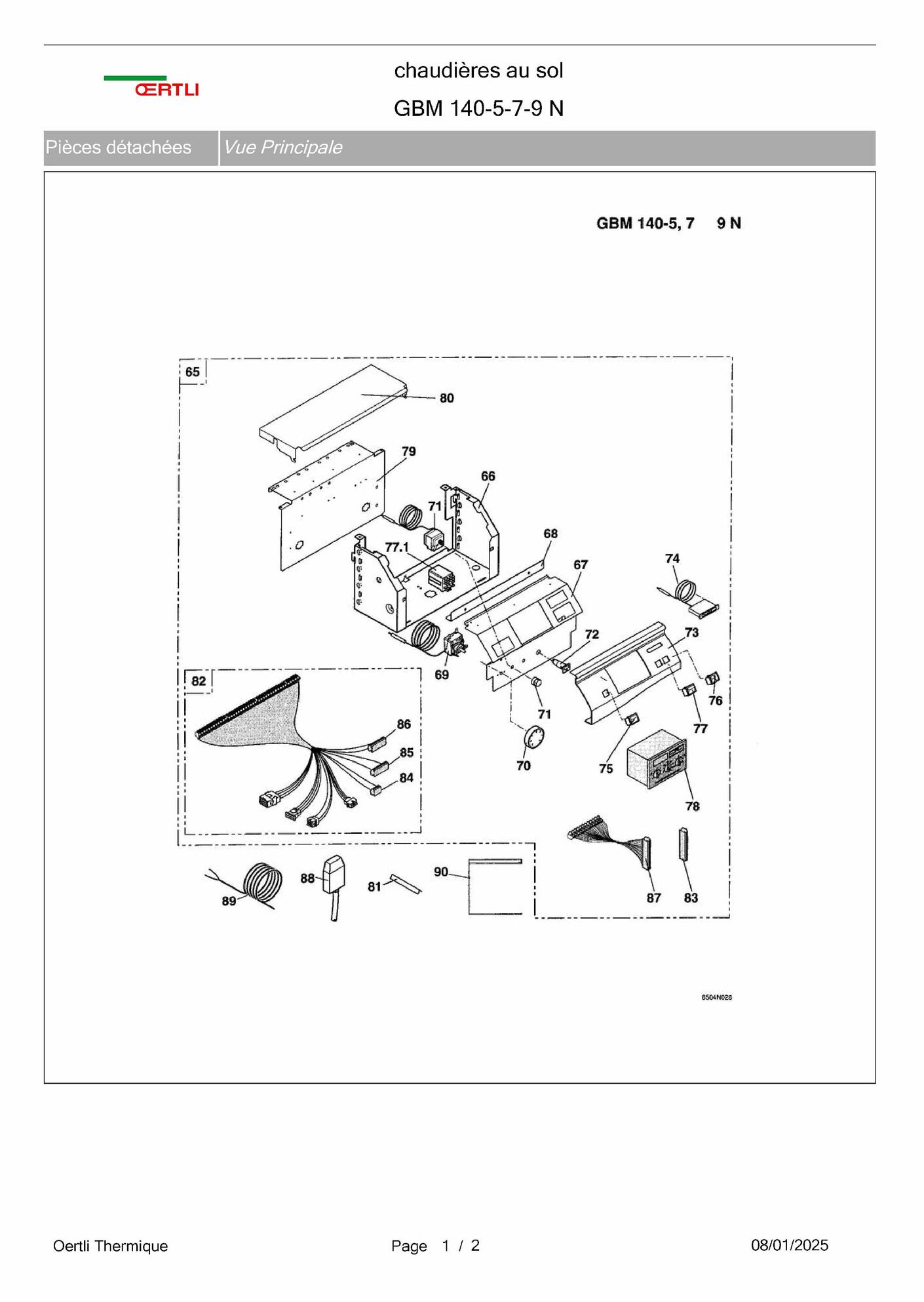

page 7

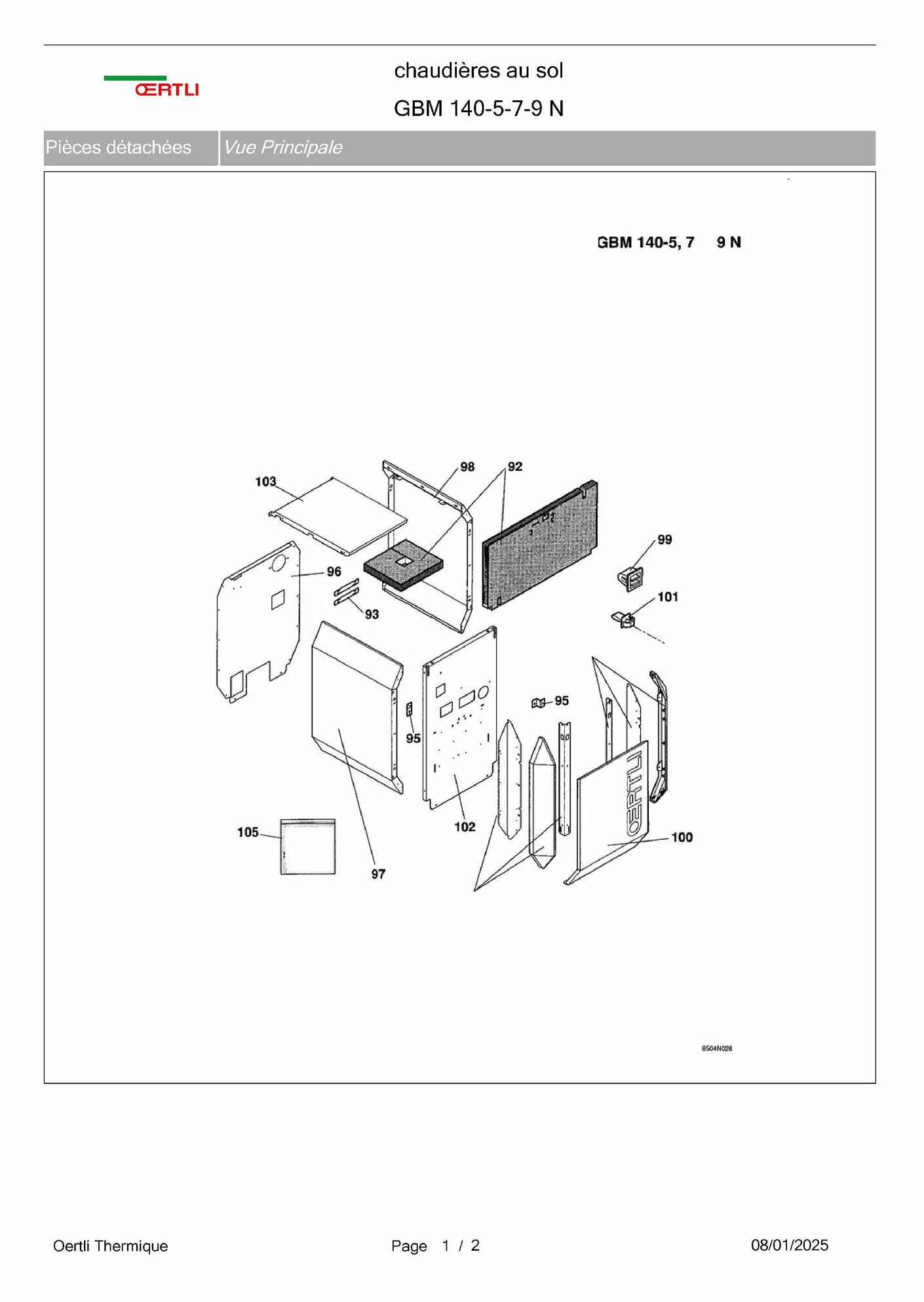

page 9

Position

Schéma

180548	Socle cpl 5el 301	1
180549	Socle cpl 7el 301	1
180550	Socle cpl 9el 301	1
180331	Pied regl v1939 m10x35	2
180551	Bac+corps sbk5	3
180552	Bac+corps sbk7 - 14	3
180553	Bac+corps sbk9 - 18	3
180555	Joint d.82 + collerette d.110	4
180554	Joint levre tube alu d 80	4
180556	Siphon complet sbk	5
180557	Isolation foyer sbk5	6
180558	Isolation foyer sbk7 - 14	6
180559	Isolation foyer sbk9 - 18	6
180561	Tube dep/ret 1 1/4 lg150	8
180562	Tube repartiteur sbk5	9
180563	Tube repartiteur sbk7	9
180564	Tube repartiteur sbk9	9
124871	Robinet de vidande	10
180565	Mastic silicone as310 nouv 300001009	11
121418	Mastic silic novasil s17 nouv 300001012	12
701654	Pate etan permabond a1044 nouv 300001019	13
122632	Doigt de gant 1/2 lg160	14
600683	Bouchon n290 1	15
180566	Bidon 10kg granulat cond	16

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Chaudière Oertli GBM 140-5-7-9 N (88885623)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Socle cpl 5el 301	Oertli Réf fabricant: 180548	avec délai sur devis
	1 page 1	Socle cpl 7el 301	Oertli Réf fabricant: 180549	avec délai sur devis
	1 page 1	Socle cpl 9el 301	Oertli Réf fabricant: 180550	avec délai sur devis
	2 page 1	Pied reglable m10 x 35	Oertli Réf fabricant: 180331
	3 page 1	Bac+corps sbk5	Oertli Réf fabricant: 180551	avec délai sur devis
	3 page 1	Bac+corps sbk7 - 14	Oertli Réf fabricant: 180552	avec délai sur devis
	3 page 1	Bac+corps sbk9 - 18	Oertli Réf fabricant: 180553	avec délai sur devis
	4 page 1	Joint d.82 + collerette ...	Oertli Réf fabricant: 180555
	4 page 1	Joint levre tube alu d80	Oertli Réf fabricant: 180554
	5 page 1	Siphon cpl sbk	Oertli Réf fabricant: 180556
	6 page 1	Isolation foyer sbk5	Oertli Réf fabricant: 180557
	6 page 1	Isolation foyer sbk7 - 14	Oertli Réf fabricant: 180558
	6 page 1	Isolation foyer sbk9 - 18	Oertli Réf fabricant: 180559
	8 page 1	Tube depart	Oertli Réf fabricant: 180561
	9 page 1	Tube repartiteur sbk5	Oertli Réf fabricant: 180562
	9 page 1	Tube repartiteur sbk7-14	Oertli Réf fabricant: 180563
	9 page 1	Tube repartiteur sbk9-18	Oertli Réf fabricant: 180564
	10 page 1	Robinet de vidande	Oertli Réf fabricant: 124871	avec délai sur devis
	11 page 1	Mastic silicone as310	Oertli Réf fabricant: 180565
	12 page 1	Tube colle 310 ml	Oertli Réf fabricant: 121418
	13 page 1	Pate detancheitee ...	Oertli Réf fabricant: 701654
	14 page 1	Doigt de gant 1/2"-lg160	Oertli Réf fabricant: 122632
	15 page 1	Bouchon 1"	Oertli Réf fabricant: 600683
	16 page 1	Bidon 10kg granulat cond	Oertli Réf fabricant: 180566	avec délai sur devis
	20 page 3	Circuit gaz cpl 5el 301	Oertli Réf fabricant: 180567	avec délai sur devis
	20 page 3	Circuit gaz cpl 7el 301	Oertli Réf fabricant: 180568	avec délai sur devis
	20 page 3	Circuit gaz cpl 9el 301	Oertli Réf fabricant: 180569	avec délai sur devis
	21 page 3	Circuit elec ventilateur	Oertli Réf fabricant: 180616
	21.1 page 3	Circuit elect scs-sonde i	Oertli Réf fabricant: 180615
	22 page 3	Circuit elec vannes gaz Code article PEX: 125547	Oertli Réf fabricant: 83874913	± 3 jours ouvrés sur devis
	23 page 3	Circuit socle amp 301	Oertli Réf fabricant: 180618	avec délai sur devis
	24 page 3	Circuit elect. scs vario	Oertli Réf fabricant: 180619
	25 page 3	Coffret de securite ho ...	Oertli Réf fabricant: 700828
	26 page 3	Carte vario sbk	Oertli Réf fabricant: 180620
	27 page 3	Capot protection 301	Oertli Réf fabricant: 180621	avec délai sur devis
	28 page 3	Sac.acc.gaine transluc.5	Oertli Réf fabricant: 180622	avec délai sur devis
	28.1 page 3	Joint a levre silicone d.125	Oertli Réf fabricant: 125921
	28.1 page 3	Joint a levre silicone d.80	Oertli Réf fabricant: 125920
	28.2 page 3	Circuit elec vn haute-tem	Oertli Réf fabricant: 180685
	29 page 3	Visserie circuit gaz sbk	Oertli Réf fabricant: 180623
	30 page 5	Cadre/tresse/sili. gbm7-14	Oertli Réf fabricant: 180571
	30 page 5	Cadre/tresse/sili.gbm9-18	Oertli Réf fabricant: 180572
	30 page 5	Cadre/tresse/silic.gbm5	Oertli Réf fabricant: 180570
	31 page 5	Joint 15x3 - lg 2m	Oertli Réf fabricant: 180573
	32 page 5	Socle cpl 10el	Oertli Réf fabricant: 180576
	32 page 5	Support bruleur sbk5	Oertli Réf fabricant: 180574
	32 page 5	Support bruleur sbk7-14	Oertli Réf fabricant: 180575
	33 page 5	Tole rep.inf.+fix.sbk7-14	Oertli Réf fabricant: 180578
	33 page 5	Tole rep.inf.+fix.sbk9-18	Oertli Réf fabricant: 180579
	33 page 5	Tole repart.inf.+fix.sbk5	Oertli Réf fabricant: 180577
	34 page 5	Antirefouleur cpl 5el	Oertli Réf fabricant: 180580
	34 page 5	Tole rep.sup.+fix.sbk7-14	Oertli Réf fabricant: 180581
	34 page 5	Tole reparti.sup sbk9-18	Oertli Réf fabricant: 180582	avec délai sur devis
	35 page 5	Bruleur premonte sbk5	Oertli Réf fabricant: 180583	avec délai sur devis
	35 page 5	Bruleur premonte sbk7-14	Oertli Réf fabricant: 180584	avec délai sur devis
	35 page 5	Bruleur premonte sbk9-18	Oertli Réf fabricant: 180585
	36 page 5	Joint supp brul.sbk7-14	Oertli Réf fabricant: 180587
	36 page 5	Joint supp.brul.sbk9-18	Oertli Réf fabricant: 180588
	36 page 5	Joint supp.bruleur sbk5	Oertli Réf fabricant: 180586
	37 page 5	Tresse d.10 adhesive	Oertli Réf fabricant: 122635
	38 page 5	Ventil mvl rg130/08003612	Oertli Réf fabricant: 180589
	38 page 5	Ventil mvl rg148/12003612	Oertli Réf fabricant: 180590
	39 page 5	Joint ventilateur	Oertli Réf fabricant: 180591
	40 page 5	Diaphrag.air d32 sbk7-14	Oertli Réf fabricant: 180593
	40 page 5	Diaphrag.air d38 sbk9-18	Oertli Réf fabricant: 180594
	40 page 5	Diaphragme air d25 sbk5	Oertli Réf fabricant: 180592
	41 page 5	Vanne gaz vk 4115v1063b + ...	Oertli Réf fabricant: 180595
	42 page 5	Venturi+jt+vis duo 7 a18	Oertli Réf fabricant: 180597
	42 page 5	Venturi+jt+vis duo sbk5	Oertli Réf fabricant: 180596
	43 page 5	Prise pression	Oertli Réf fabricant: 180598
	44 page 5	Joint+3 vis(venturi/vanne	Oertli Réf fabricant: 180599
	45 page 5	Vis duotaptite cblz m5*12	Oertli Réf fabricant: 180600
	46 page 5	Bride droite ho 1/2" +jt	Oertli Réf fabricant: 125109
	47 page 5	Tube arrivee gaz sbk5	Oertli Réf fabricant: 180601
	47 page 5	Tube arrivee gaz sbk7-14	Oertli Réf fabricant: 180602
	47 page 5	Tube arrivee gaz sbk9-18	Oertli Réf fabricant: 180603
	48 page 5	Ensemble arrivee air	Oertli Réf fabricant: 180604
	49 page 5	Embout aird80-50+joints	Oertli Réf fabricant: 180605
	50 page 5	Tube silicone	Oertli Réf fabricant: 180606
	51 page 5	Collier insulok 18r	Oertli Réf fabricant: 180607
	52 page 5	Ensemble filtrage air sbk	Oertli Réf fabricant: 180608
	53 page 5	Pressostat air sit	Oertli Réf fabricant: 180609
	54 page 5	Capot protection pressost	Oertli Réf fabricant: 180610
	55 page 5	Injecteur asp.+tube d8*5	Oertli Réf fabricant: 180611
	56 page 5	Electrode incandescence ...	Oertli Réf fabricant: 180612
	57 page 5	Isol.electrode incandesc.	Oertli Réf fabricant: 700829
	58 page 5	Sonde d ionisation cabl. ...	Oertli Réf fabricant: 180613
	59 page 5	Joint entre venturi/venti	Oertli Réf fabricant: 180614
	65 page 7	Dispositif de commande 301	Oertli Réf fabricant: 180624	avec délai sur devis
	66 page 7	Support tableau 301	Oertli Réf fabricant: 180625	avec délai sur devis
	67 page 7	Support tab.+serigraphie 301	Oertli Réf fabricant: 180626	avec délai sur devis
	68 page 7	Equerre support tableau 301	Oertli Réf fabricant: 180627	avec délai sur devis
	69 page 7	Thermostat de reglage 30-90°	Oertli Réf fabricant: 603041
	70 page 7	Bouton de reglage	Oertli Réf fabricant: 700276
	71 page 7	Thermostat de securite 110°	Oertli Réf fabricant: 600541
	72 page 7	Disjoncteur 4a ts710/4a	Oertli Réf fabricant: 180407
	73 page 7	Facade tableau cpl 301	Oertli Réf fabricant: 180628	avec délai sur devis
	74 page 7	Thermometre plat	Oertli Réf fabricant: 121083
	75 page 7	Interrupteur bipol.vert m/a	Oertli Réf fabricant: 120888
	76 page 7	Interrupteur de rearmement	Oertli Réf fabricant: 120553
	77 page 7	Interrupteur test stb	Oertli Réf fabricant: 120548
	77.1 page 7	Relais finder 60.62 220v	Oertli Réf fabricant: 121988
	78 page 7	Regulateur	Oertli Réf fabricant: 126646
	79 page 7	Support cartes premonte 301	Oertli Réf fabricant: 180629	avec délai sur devis
	80 page 7	Capot protection 301	Oertli Réf fabricant: 180630	avec délai sur devis
	81 page 7	Separateur doigt de gant ...	Oertli Réf fabricant: 121873
	82 page 7	Circuit electrique 301	Oertli Réf fabricant: 180631	avec délai sur devis
	83 page 7	Connecteur 16p monte 301	Oertli Réf fabricant: 180634
	84 page 7	Connecteur x2 - 4 pts - 22 ...	Oertli Réf fabricant: 125410
	85 page 7	Connecteur x3 - 9 pts - 1 ...	Oertli Réf fabricant: 125411
	86 page 7	Connecteur x4 pour cablage	Oertli Réf fabricant: 125412
	87 page 7	Connecteur basse tension	Oertli Réf fabricant: 125523
	88 page 7	Sonde exterieure af200	Oertli Réf fabricant: 120333
	89 page 7	Sonde kvt 40 lg 2m	Oertli Réf fabricant: 120743
	90 page 7	Viss.tabl.diem.sbk5-7-9	Oertli Réf fabricant: 180635	avec délai sur devis
	91 page 9	Habillage cpl 7el 301	Oertli Réf fabricant: 180640	avec délai sur devis
	91 page 9	Habillage cpl 9el 301	Oertli Réf fabricant: 180641	avec délai sur devis
	92 page 9	Isolat.corps 7el (pour ...	Oertli Réf fabricant: 180637
	92 page 9	Isolat.corps 9el (pour ...	Oertli Réf fabricant: 180638	avec délai sur devis
	92 page 9	Isolation cplte corps 5	Oertli Réf fabricant: 180636
	93 page 9	Attache isolation	Oertli Réf fabricant: 123214
	95 page 9	Patte fix pl fr cplte sbk	Oertli Réf fabricant: 180642	avec délai sur devis
	96 page 9	Panneau arriere cpl 301	Oertli Réf fabricant: 180649	avec délai sur devis
	97 page 9	Panneau lateral 5el 301	Oertli Réf fabricant: 180644	avec délai sur devis
	97 page 9	Panneau lateral 7el 301	Oertli Réf fabricant: 180645	avec délai sur devis
	97 page 9	Panneau lateral 9el 301	Oertli Réf fabricant: 180646	avec délai sur devis
	98 page 9	Panneau lateral 5el 301	Oertli Réf fabricant: 180644	avec délai sur devis
	98 page 9	Panneau lateral 7el 301	Oertli Réf fabricant: 180645	avec délai sur devis
	98 page 9	Panneau lateral 9el 301	Oertli Réf fabricant: 180646	avec délai sur devis
	99 page 9	Gache	Oertli Réf fabricant: 600466
	100 page 9	Porte cpl 301	Oertli Réf fabricant: 180648	avec délai sur devis
	101 page 9	Pene	Oertli Réf fabricant: 600464
	102 page 9	Plaque frontale cpl 301	Oertli Réf fabricant: 180643	avec délai sur devis
	103 page 9	Chapiteau 7el 301	Oertli Réf fabricant: 180651	avec délai sur devis
	103 page 9	Chapiteau 9el 301	Oertli Réf fabricant: 180652	avec délai sur devis
	103 page 9	Chapiteau ro text gbm5	Oertli Réf fabricant: 180650	avec délai sur devis
	105 page 9	Visserie habillage sbk	Oertli Réf fabricant: 180653
