Chaudière Oertli CKR 140 (88885548)

OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

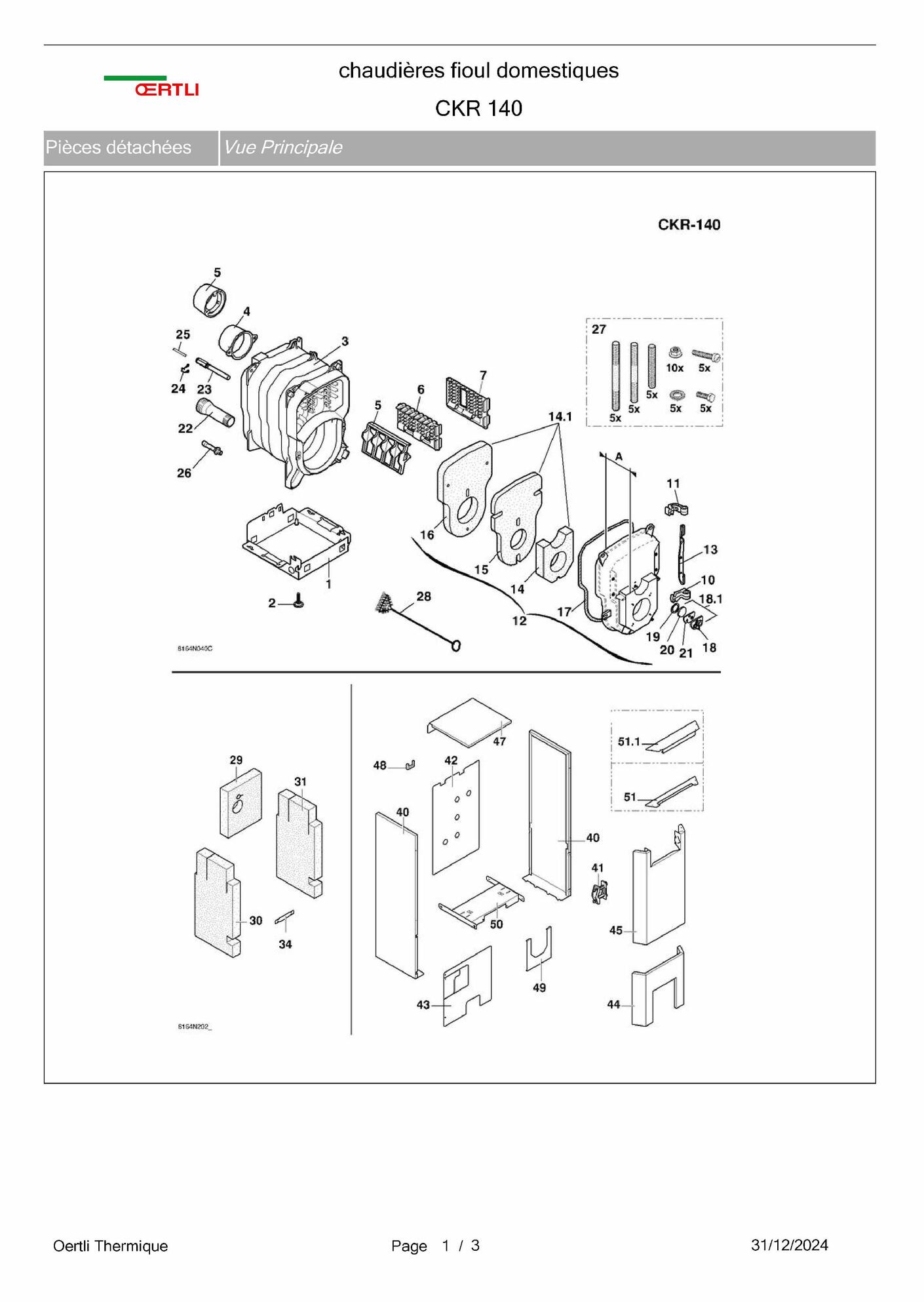

page 1

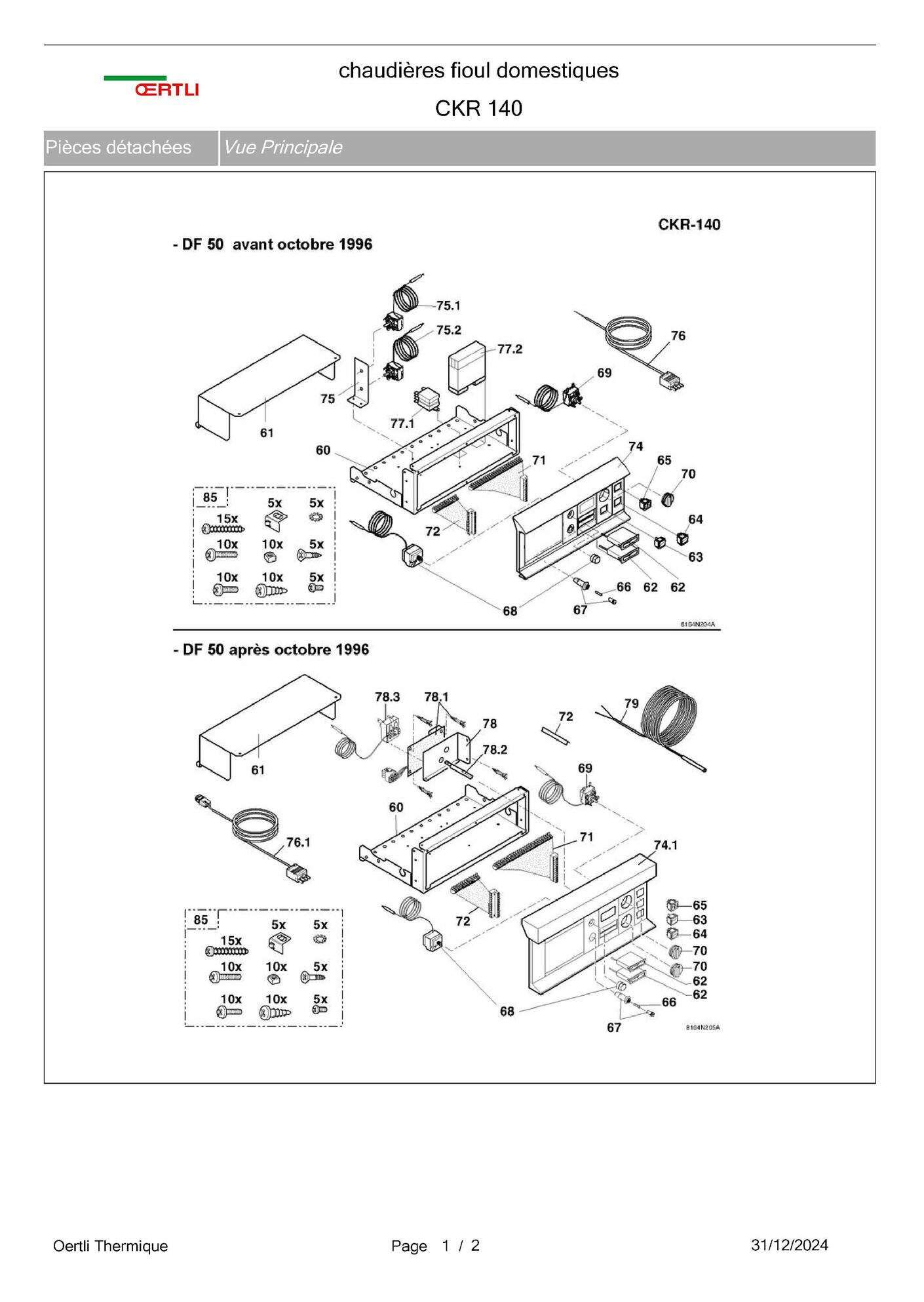

page 4

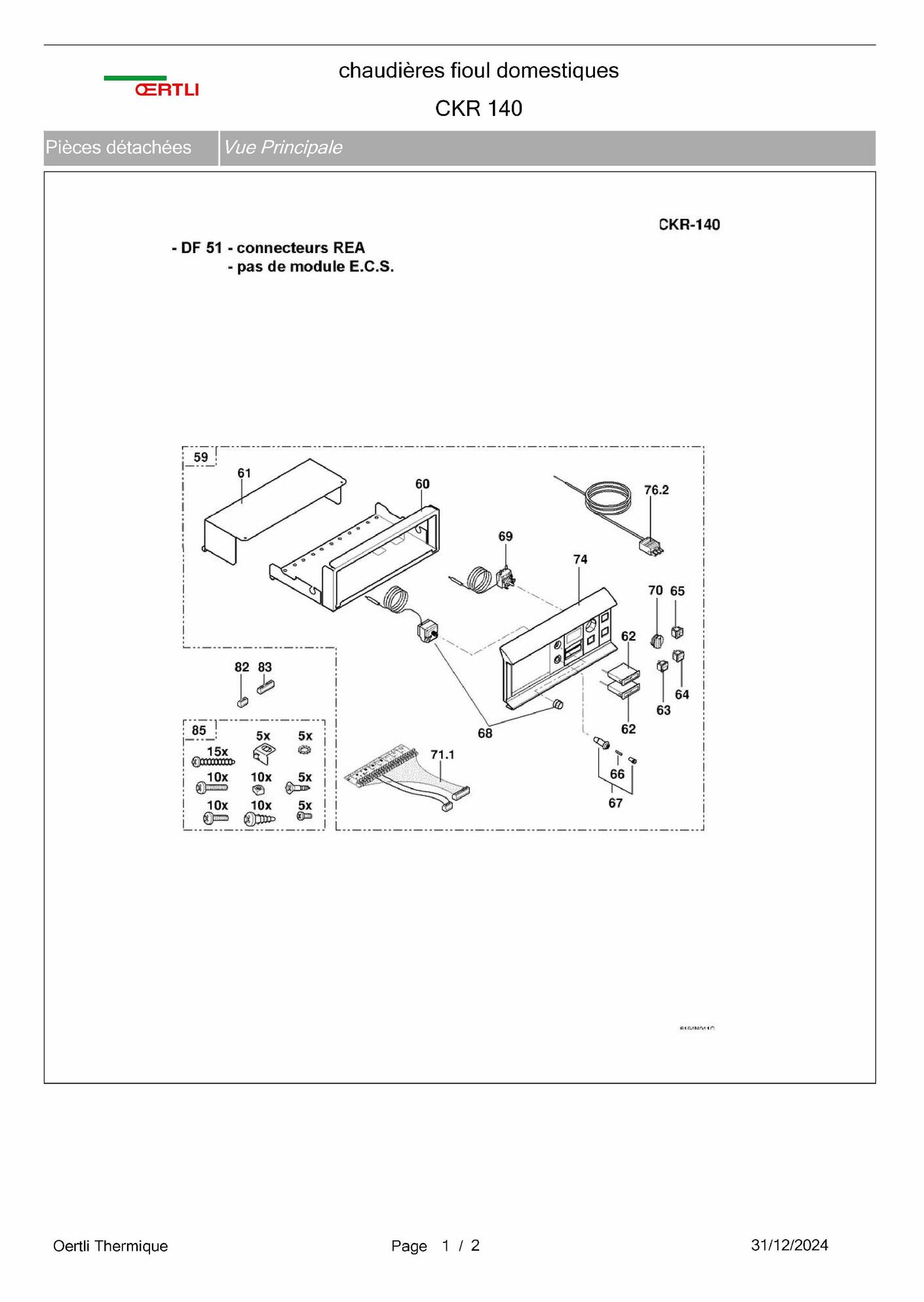

page 6

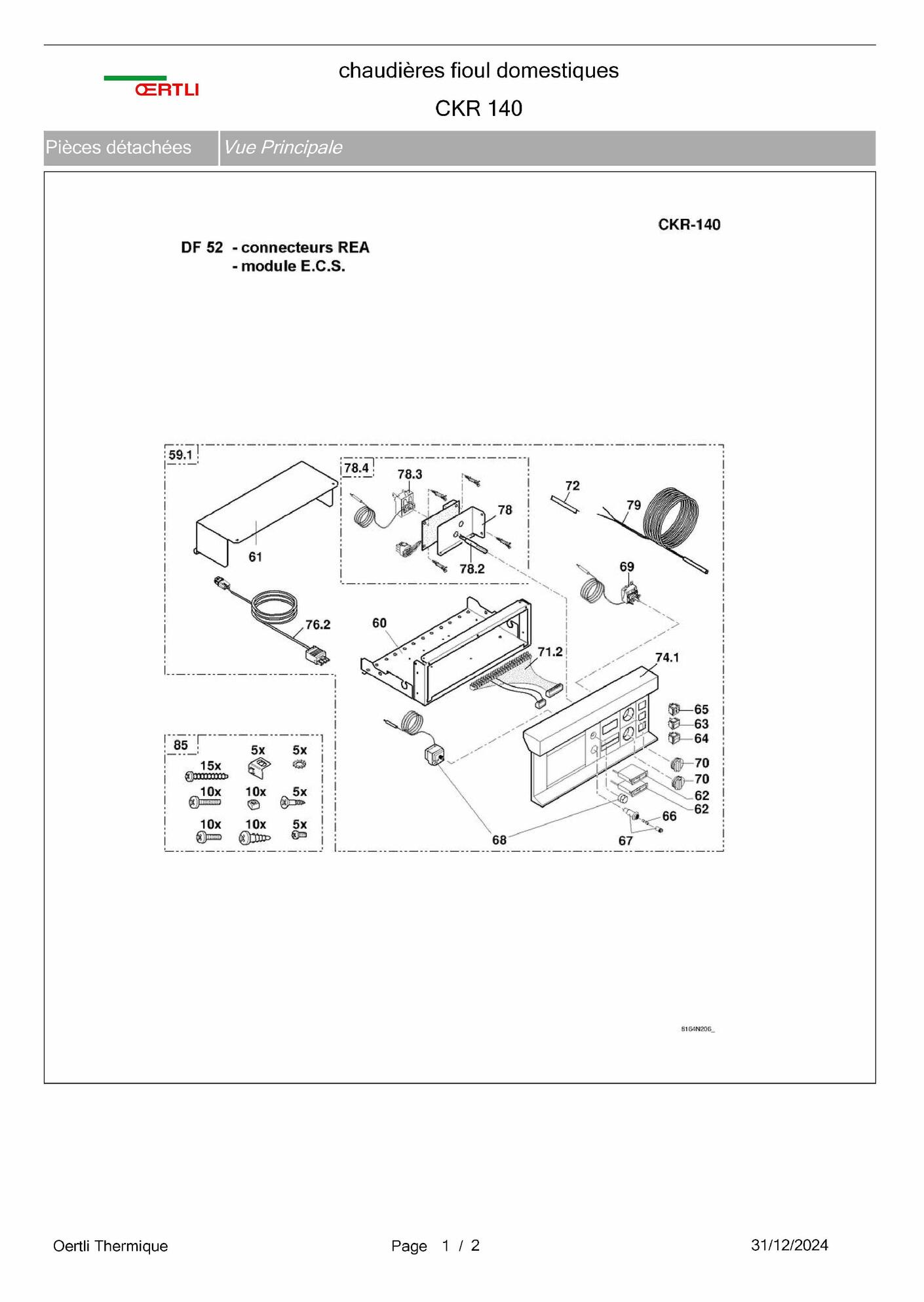

page 8

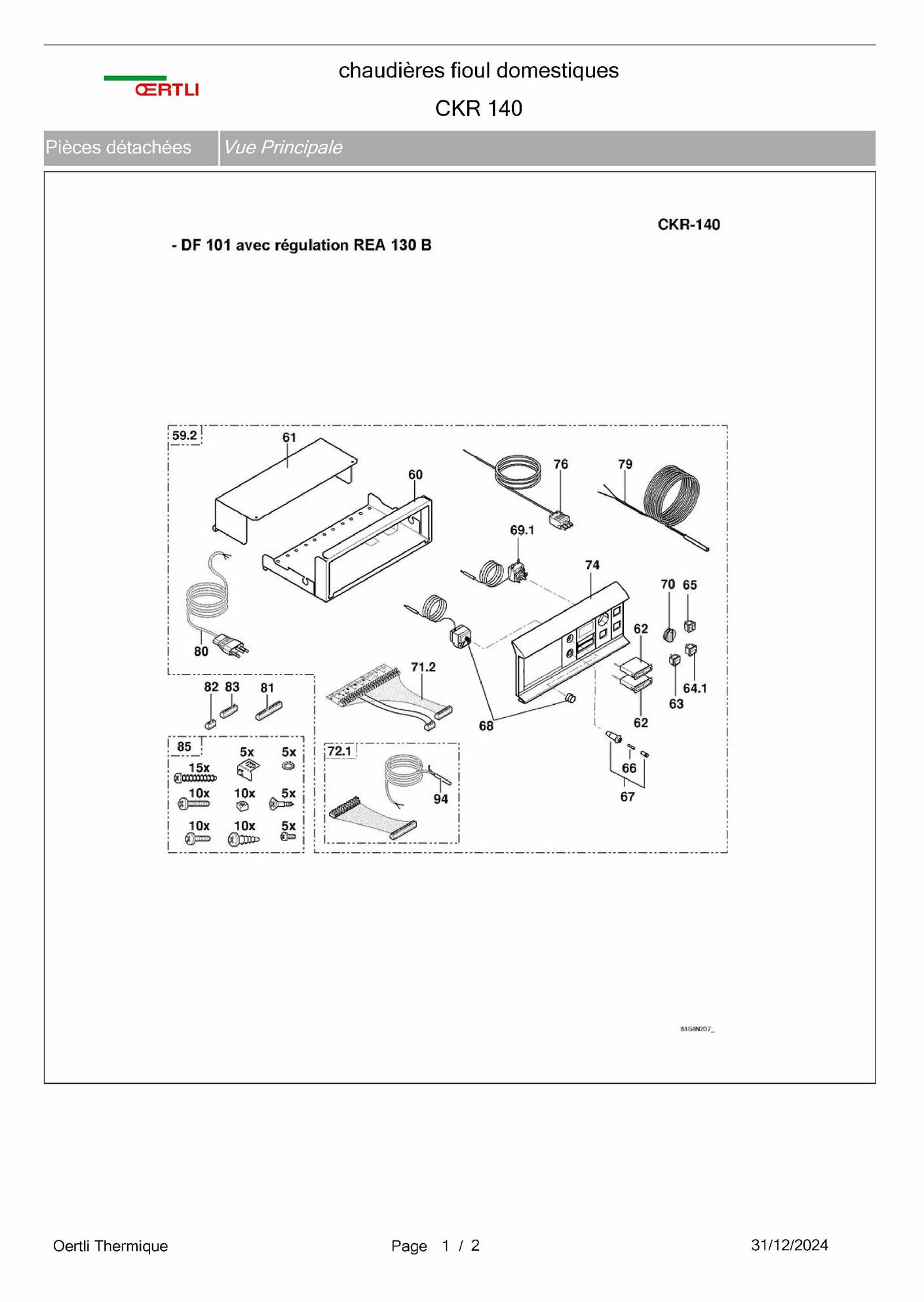

page 10

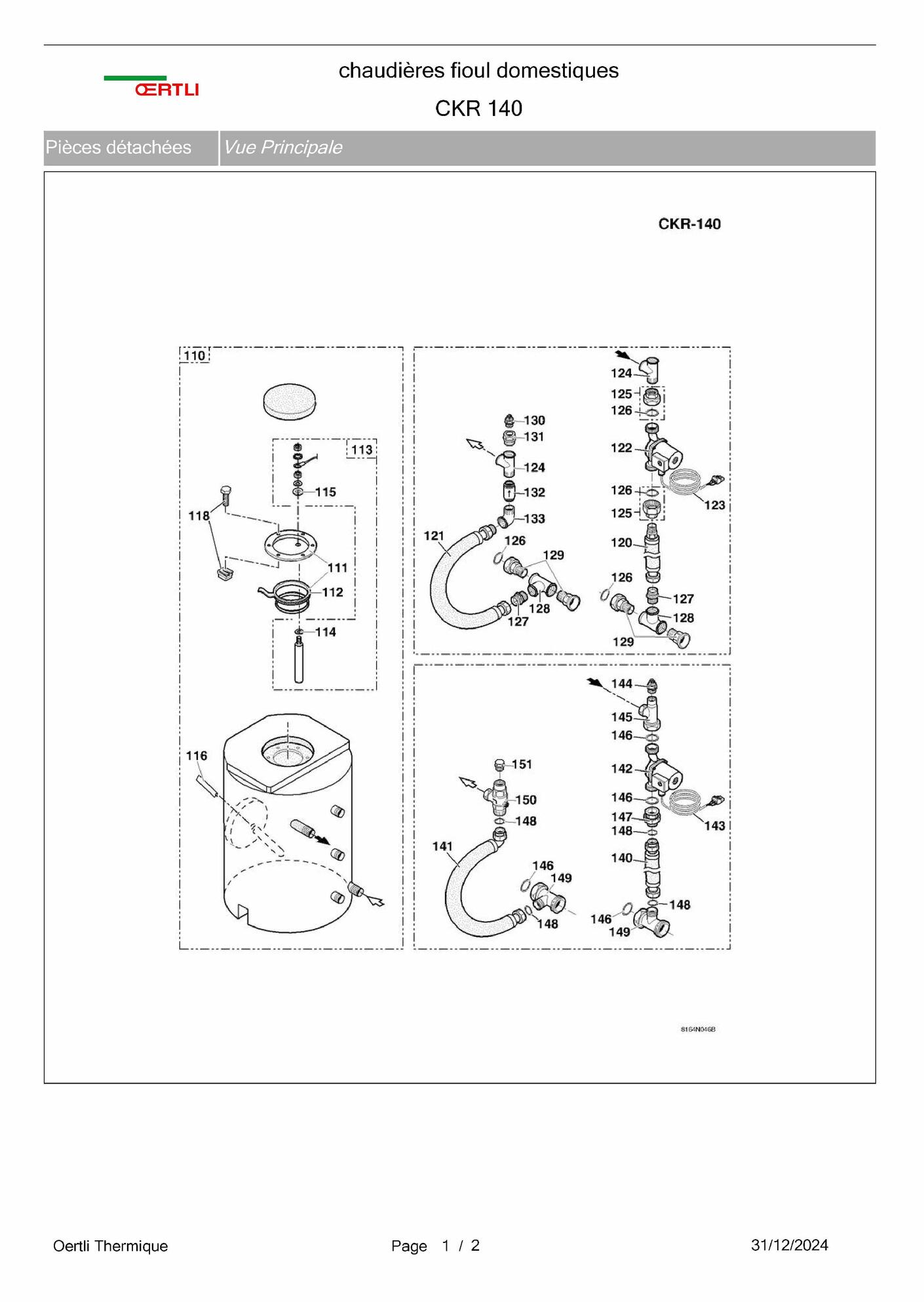

page 12

Position

Schéma

123188	Socle complet 3el	1
123189	Socle complet 4el	1
123190	Socle complet 5el	1
121862	Pied regl vmg45 m10x60 zn	2
121863	Corps de chaudiere 3 el.	3
121864	Corps de chaudiere cpl 4el	3
121865	Corps de chaudiere cpl 5el	3
123191	Buse d125/130	4
125161	Anneau pour buse d150/153	5
121866	Turbulateur gauche	5
121867	Turbulateur central	6
121868	Turbulateur droit	7
123192	Charniere inf peinte	10
123193	Charniere sup peinte	11
700303	Porte foyere cpl a=104.5 (après 03/96)	12
123194	Porte foyere cplt a=120.5 (avt 03/96)	12
123196	Axe pour porte peint	13
123197	Isolation avant porte	14
121869	Isol porte ckr-pkr	14.1
123198	Isolation int. porte	15
123199	Isolation arriere porte	16
121870	Cordon d10,5 silicone au mètre	17
123200	Rosace peinte	18
121871	Voyant complet	18.1
123201	Joint plat 24x18x1,5 voy	19
123202	Voyant	20
123203	Isolation pr rosace	21
123204	Tube dep/re peint purn140	22
123205	Doigt de gant 1/2 lg145	23
120166	Ressort pr doigt de gant	24
121873	Sepa doigt de gant lg 90	25
123206	Tube de vidange	26
121874	Sachet visserie corps	27
121883	Goupillon nylon diamètre 50 750mm	28
123207	Isolation arriere	29
123208	Isolation corps gauche 3el	30
123209	Isolation corps gauche 4el	30
123210	Isolation corps gauche 5el	30
123211	Isolation corps droite 3el	31
123212	Isolation corps droite 4el	31
123213	Isolation corps droite 5el	31
123214	Attache	34
123218	Panneau lateral cpl 3-4el	40
123219	Panneau lateral cpl 5el	40
123220	Serre cable pa 268/ro	41
123221	Panneau arr. sup.	42
123223	Panneau arr. inf. 4el	43
123224	Panneau avant inf.	44
123225	Panneau avant sup.	45
123227	Chapiteau	47
123228	Panneau avant porte	48
123871	Protection cables	48
123228	Panneau avant porte	49
123229	Support ballon 3el	50
123230	Support de ballon 4el	50
123231	Support de ballon 5el	50
123232	Couvercle de tableau	51
123233	Couvercle de tableau	51.a
121876	Isolation corps cpl.3el	_
121877	Isolation corps cpl.4el	_
121878	Isolation corps cpl.5el	_
123217	Jaquette cpl	_
123215	Jaquette cpl 3el	_
123216	Jaquette cpl 4gl	_

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Chaudière Oertli CKR 140 (88885548)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Socle complet 3el	Oertli Réf fabricant: 123188	avec délai sur devis
	1 page 1	Socle complet 4el	Oertli Réf fabricant: 123189	avec délai sur devis
	1 page 1	Socle complet 5el	Oertli Réf fabricant: 123190	avec délai sur devis
	2 page 1	Pied reglable	Oertli Réf fabricant: 121862
	3 page 1	Corps de chaudiere 3 el.	Oertli Réf fabricant: 121863	avec délai sur devis
	3 page 1	Corps de chaudiere cpl 4el	Oertli Réf fabricant: 121864	avec délai sur devis
	3 page 1	Corps de chaudiere cpl 5el	Oertli Réf fabricant: 121865	avec délai sur devis
	4 page 1	Buse	Oertli Réf fabricant: 123191
	5 page 1	Anneau pour buse d150/153	Oertli Réf fabricant: 125161
	5 page 1	Turbulateur gauche	Oertli Réf fabricant: 121866
	6 page 1	Turbulateur central	Oertli Réf fabricant: 121867
	7 page 1	Turbulateur droit	Oertli Réf fabricant: 121868
	10 page 1	Charniere inferieure	Oertli Réf fabricant: 123192
	11 page 1	Charniere superieure	Oertli Réf fabricant: 123193
	12 page 1	Porte foy.peinte ep.104.5	Oertli Réf fabricant: 700303
	12 page 1	Porte foyere av.01/03/96	Oertli Réf fabricant: 123194
	13 page 1	Axe pour porte foyere	Oertli Réf fabricant: 123196
	14 page 1	Isolation avant porte	Oertli Réf fabricant: 123197
	14.1 page 1	Isolation porte cpl	Oertli Réf fabricant: 121869
	15 page 1	Isolation int. porte	Oertli Réf fabricant: 123198
	16 page 1	Isolation arr. porte	Oertli Réf fabricant: 123199
	17 page 1	Joint d.10.5 silicone ( ...	Oertli Réf fabricant: 121870
	18 page 1	Rosace	Oertli Réf fabricant: 123200
	18.1 page 1	Voyant cpl	Oertli Réf fabricant: 121871
	19 page 1	Joint pour voyant	Oertli Réf fabricant: 123201
	20 page 1	Voyant	Oertli Réf fabricant: 123202
	21 page 1	Isolation pour rosace	Oertli Réf fabricant: 123203
	22 page 1	Tube depart-retour	Oertli Réf fabricant: 123204
	23 page 1	Doigt de gant	Oertli Réf fabricant: 123205
	24 page 1	Ressort de maintien	Oertli Réf fabricant: 120166
	25 page 1	Separateur doigt de gant ...	Oertli Réf fabricant: 121873
	26 page 1	Tube de vidange	Oertli Réf fabricant: 123206	avec délai sur devis
	27 page 1	Sachet visserie corps	Oertli Réf fabricant: 121874
	28 page 1	Brosse nylon d.50 x 100 ...	Oertli Réf fabricant: 121883
	29 page 1	Isolation arriere	Oertli Réf fabricant: 123207	avec délai sur devis
	30 page 1	Isolation corps gauche 3el	Oertli Réf fabricant: 123208	avec délai sur devis
	30 page 1	Isolation corps gauche 4el	Oertli Réf fabricant: 123209	avec délai sur devis
	30 page 1	Isolation corps gauche 5el	Oertli Réf fabricant: 123210	avec délai sur devis
	31 page 1	Isolation corps droite 3el	Oertli Réf fabricant: 123211	avec délai sur devis
	31 page 1	Isolation corps droite 4el	Oertli Réf fabricant: 123212	avec délai sur devis
	31 page 1	Isolation corps droite 5el	Oertli Réf fabricant: 123213	avec délai sur devis
	34 page 1	Attache isolation	Oertli Réf fabricant: 123214
	40 page 1	Panneau lateral cpl 3-4el	Oertli Réf fabricant: 123218	avec délai sur devis
	40 page 1	Panneau lateral cpl 5el	Oertli Réf fabricant: 123219	avec délai sur devis
	41 page 1	Serre-cable	Oertli Réf fabricant: 123220
	42 page 1	Panneau arr. sup.	Oertli Réf fabricant: 123221	avec délai sur devis
	43 page 1	Panneau arr. inf. 4el	Oertli Réf fabricant: 123223	avec délai sur devis
	44 page 1	Panneau avant inf.	Oertli Réf fabricant: 123224	avec délai sur devis
	45 page 1	Panneau avant sup.	Oertli Réf fabricant: 123225	avec délai sur devis
	47 page 1	Chapiteau	Oertli Réf fabricant: 123227	avec délai sur devis
	48 page 1	Panneau avant porte	Oertli Réf fabricant: 123228	avec délai sur devis
	48 page 1	Protection cable en plast.	Oertli Réf fabricant: 123871
	49 page 1	Panneau avant porte	Oertli Réf fabricant: 123228	avec délai sur devis
	50 page 1	Support ballon 3el	Oertli Réf fabricant: 123229	avec délai sur devis
	50 page 1	Support de ballon 4el	Oertli Réf fabricant: 123230	avec délai sur devis
	50 page 1	Support de ballon 5el	Oertli Réf fabricant: 123231	avec délai sur devis
	51 page 1	Couvercle de tableau	Oertli Réf fabricant: 123232	avec délai sur devis
	51.a page 1	Couvercle de tableau	Oertli Réf fabricant: 123233	avec délai sur devis
	59 page 6	Tableau de commande cpl	Oertli Réf fabricant: 23252	avec délai sur devis
	59.1 page 8	Tableau de commande cpl	Oertli Réf fabricant: 126025	avec délai sur devis
	59.2 page 10	Tableau com.ckr-140 ch	Oertli Réf fabricant: 126031	avec délai sur devis
	60 page 10	Support composant cpl	Oertli Réf fabricant: 123236	avec délai sur devis
	61 page 6	Cache composant cpl	Oertli Réf fabricant: 123237	avec délai sur devis
	62 page 6	Thermometre	Oertli Réf fabricant: 121983
	63 page 10	Interrupteur bipol.vert m/a	Oertli Réf fabricant: 120888
	64 page 6	Interrupt.bipolaire test	Oertli Réf fabricant: 122776
	64.1 page 10	Interrupteur test stb	Oertli Réf fabricant: 120548
	65 page 6	Interrupteur inverseur	Oertli Réf fabricant: 121886
	65 page 10	Turbulateur gauche	Oertli Réf fabricant: 121866
	66 page 6	Fusible	Oertli Réf fabricant: 123888
	66 page 6	Fusible 4a 5x20 retarde	Oertli Réf fabricant: 120551
	67 page 4	Porte-fusible (4.8 x 0.5)	Oertli Réf fabricant: 121989
	68 page 6	Thermostat secur.code famil	Oertli Réf fabricant: 123952
	68 page 4	Thermostat securite 100	Oertli Réf fabricant: 121986
	69 page 4	Thermostat de reglage 30-90°	Oertli Réf fabricant: 121890
	69.1 page 10	Thermostat de reglage 30-90°	Oertli Réf fabricant: 603041
	70 page 8	Bouton de reglage +ergot	Oertli Réf fabricant: 121891
	71 page 4	Circuit electrique	Oertli Réf fabricant: 123238	avec délai sur devis
	71.1 page 6	Circuit electrique	Oertli Réf fabricant: 123255	avec délai sur devis
	71.2 page 8	Faisceau electr. tableau	Oertli Réf fabricant: 126026	avec délai sur devis
	72 page 8	Circuit elect. pour sonde	Oertli Réf fabricant: 123239	avec délai sur devis
	72.1 page 10	Connecteur basse tension	Oertli Réf fabricant: 125523
	74 page 4	Facade electro mecanique	Oertli Réf fabricant: 123240	avec délai sur devis
	74.1 page 8	Facade electro mecanique ...	Oertli Réf fabricant: 123251	avec délai sur devis
	75 page 4	Support de thermostat	Oertli Réf fabricant: 123241	avec délai sur devis
	75.1 page 4	Thermostat limiteur 60°	Oertli Réf fabricant: 121984
	75.2 page 4	Thermostat limiteur 80	Oertli Réf fabricant: 121985
	76 page 10	Cable bruleur	Oertli Réf fabricant: 126003	avec délai sur devis
	76 page 4	Pr cable bruleur	Oertli Réf fabricant: 121893	avec délai sur devis
	76.1 page 4	Cable bruleur gt1100v	Oertli Réf fabricant: 124566	avec délai sur devis
	76.2 page 8	Cable bruleur	Oertli Réf fabricant: 126003	avec délai sur devis
	76.2 page 6	Pr cable bruleur	Oertli Réf fabricant: 121893	avec délai sur devis
	77.1 page 4	Relais finder 60.62 220v	Oertli Réf fabricant: 121988
	77.2 page 4	Temporisateur	Oertli Réf fabricant: 121987
	78 page 8	Support	Oertli Réf fabricant: 124567	avec délai sur devis
	78.1 page 4	Carte mb2 testee	Oertli Réf fabricant: 124568
	78.2 page 8	Axe	Oertli Réf fabricant: 124569
	78.3 page 8	Thermostat limiteur 80	Oertli Réf fabricant: 121985
	78.4 page 8	Carte mb4 cpl	Oertli Réf fabricant: 126028
	79 page 8	Sonde kvt 40 lg 2m	Oertli Réf fabricant: 120743
	80 page 10	Cable d alimentation	Oertli Réf fabricant: 125988
	81 page 10	Connecteur x1 pour cablage	Oertli Réf fabricant: 125409
	82 page 6	Connecteur x2 - 4 pts - 22 ...	Oertli Réf fabricant: 125410
	83 page 6	Connecteur x3 - 9 pts - 1 ...	Oertli Réf fabricant: 125411
	85 page 10	Materiel spec.tableau	Oertli Réf fabricant: 121894	avec délai sur devis
	94 page 10	Sonde kvt 40 lg 2m	Oertli Réf fabricant: 120743
	110 page 12	Ballon mousse mt130 db40	Oertli Réf fabricant: 123304
	111 page 12	Tampon + anode +joint+fix.	Oertli Réf fabricant: 123305
	112 page 12	Joint a levre d.112x7	Oertli Réf fabricant: 123700	avec délai sur devis
	113 page 12	Anode d.33 lg.330mm	Oertli Réf fabricant: 121119
	114 page 12	Joint d.35x8,5x2	Oertli Réf fabricant: 603353
	115 page 12	Entretoise nylon m8	Oertli Réf fabricant: 124474
	116 page 12	Separateur doigt de gant ...	Oertli Réf fabricant: 121873
	118 page 12	Sachet accessoires	Oertli Réf fabricant: 124751
	120 page 12	Flexible long.600mm	Oertli Réf fabricant: 123309
	121 page 12	Flexible long. 670mm	Oertli Réf fabricant: 123310
	122 page 12	Circulateur ups 25-50 130 3h	Oertli Réf fabricant: 123702
	123 page 12	Circuit electr.pompe bga	Oertli Réf fabricant: 600575
	124 page 12	Te 3/4"	Oertli Réf fabricant: 123313
	125 page 12	Sachet racc.+joints grundf.	Oertli Réf fabricant: 600937
	126 page 12	Joint vert 44x32x2	Oertli Réf fabricant: 122410
	127 page 12	Union male	Oertli Réf fabricant: 123316
	128 page 12	Te 1" x 3/4"x 1" n130	Oertli Réf fabricant: 123317	avec délai sur devis
	129 page 12	Manchon union n336 1"	Oertli Réf fabricant: 123318	avec délai sur devis
	130 page 12	Purgeur air a volant 1/4"	Oertli Réf fabricant: 600576
	131 page 12	Manchon n241 3/4" x 1/4"	Oertli Réf fabricant: 123320	avec délai sur devis
	132 page 12	Clapet anti-retour	Oertli Réf fabricant: 123703
	133 page 12	Coude a4 nr92 3/4"	Oertli Réf fabricant: 123322
	140 page 12	Habillage complet 9el	Oertli Réf fabricant: 125135
	141 page 12	Flexible coude lg600	Oertli Réf fabricant: 126029
	142 page 12	Circulateur ups 25-50 130 3h	Oertli Réf fabricant: 123702
	143 page 12	Circuit electr.pompe bga	Oertli Réf fabricant: 600575
	144 page 12	Purgeur air manuel 1/2"	Oertli Réf fabricant: 122407
	145 page 12	Coude 90o	Oertli Réf fabricant: 122406	avec délai sur devis
	146 page 12	Joint vert 44x32x2	Oertli Réf fabricant: 122410
	147 page 12	Raccord	Oertli Réf fabricant: 122409	avec délai sur devis
	148 page 12	Joint vert 30x21x2	Oertli Réf fabricant: 122418
	149 page 12	Te 1"1/2-1"-1"1/2	Oertli Réf fabricant: 126030	avec délai sur devis
	150 page 12	Clapet antiretour ...	Oertli Réf fabricant: 122414
	151 page 12	Bouchon plein 1/2"	Oertli Réf fabricant: 122415
		Tableau de commande cpl df50	Oertli Réf fabricant: 123235	avec délai sur devis
	_ page 1	Isolation corps cpl.3el	Oertli Réf fabricant: 121876	avec délai sur devis
	_ page 1	Isolation corps cpl.4el	Oertli Réf fabricant: 121877	avec délai sur devis
	_ page 1	Isolation corps cpl.5el	Oertli Réf fabricant: 121878	avec délai sur devis
	_ page 1	Jaquette cpl	Oertli Réf fabricant: 123217	avec délai sur devis
	_ page 1	Jaquette cpl 3el	Oertli Réf fabricant: 123215	avec délai sur devis
	_ page 1	Jaquette cpl 4gl	Oertli Réf fabricant: 123216	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Oertli CKR 140 (88885548) ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

MARQUES	ARTICLES	CATALOGUES	NOMENCLATURES
VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS	VOIR TOUS LES RÉSULTATS

	Je suis professionnel
	Je m'identifie ▾

	Je suis particulier
	Je commande ▾

	Mon panier
	est vide ▾
