Chaudière Oertli OFC 3 (88885555)

OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

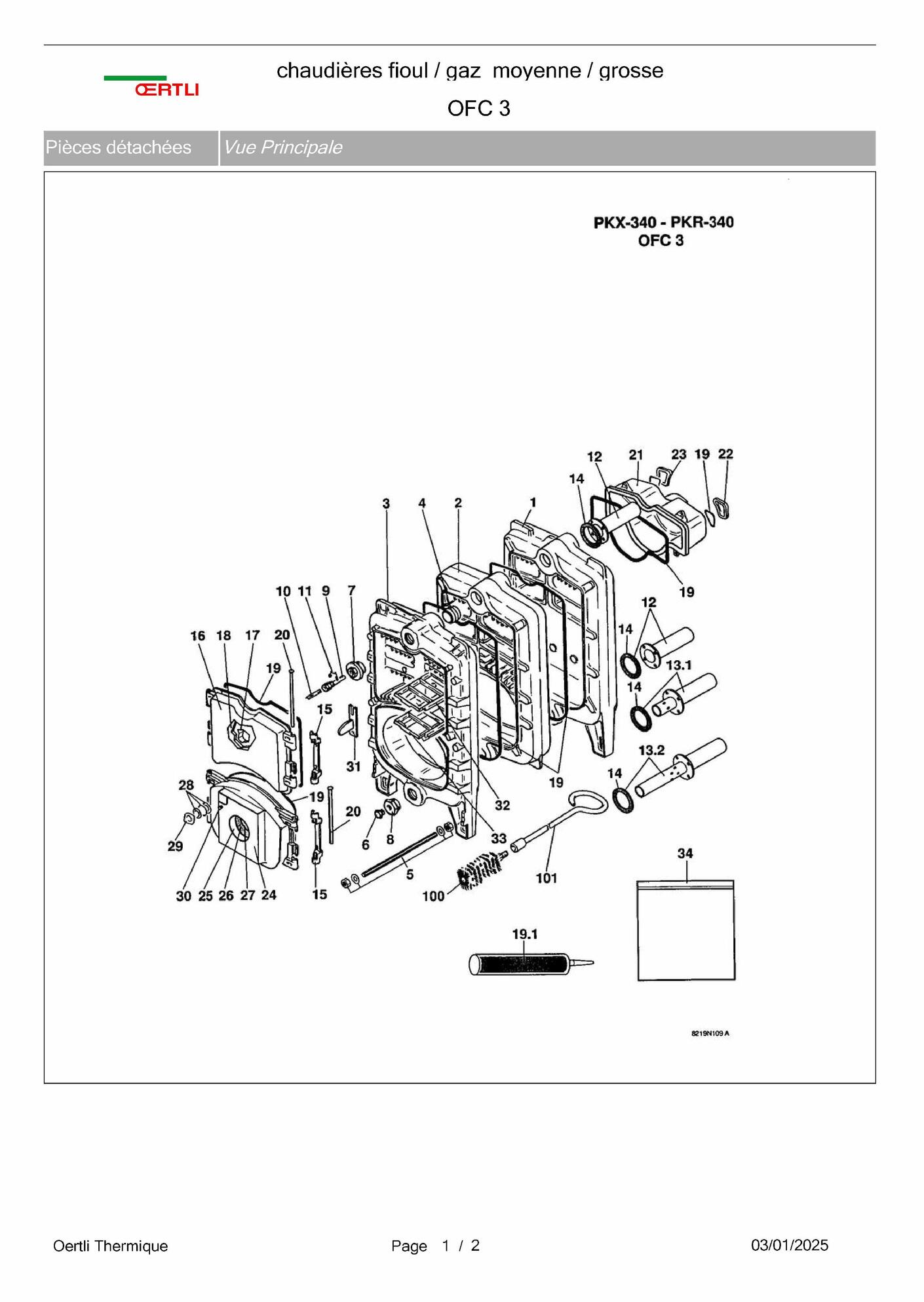

page 1

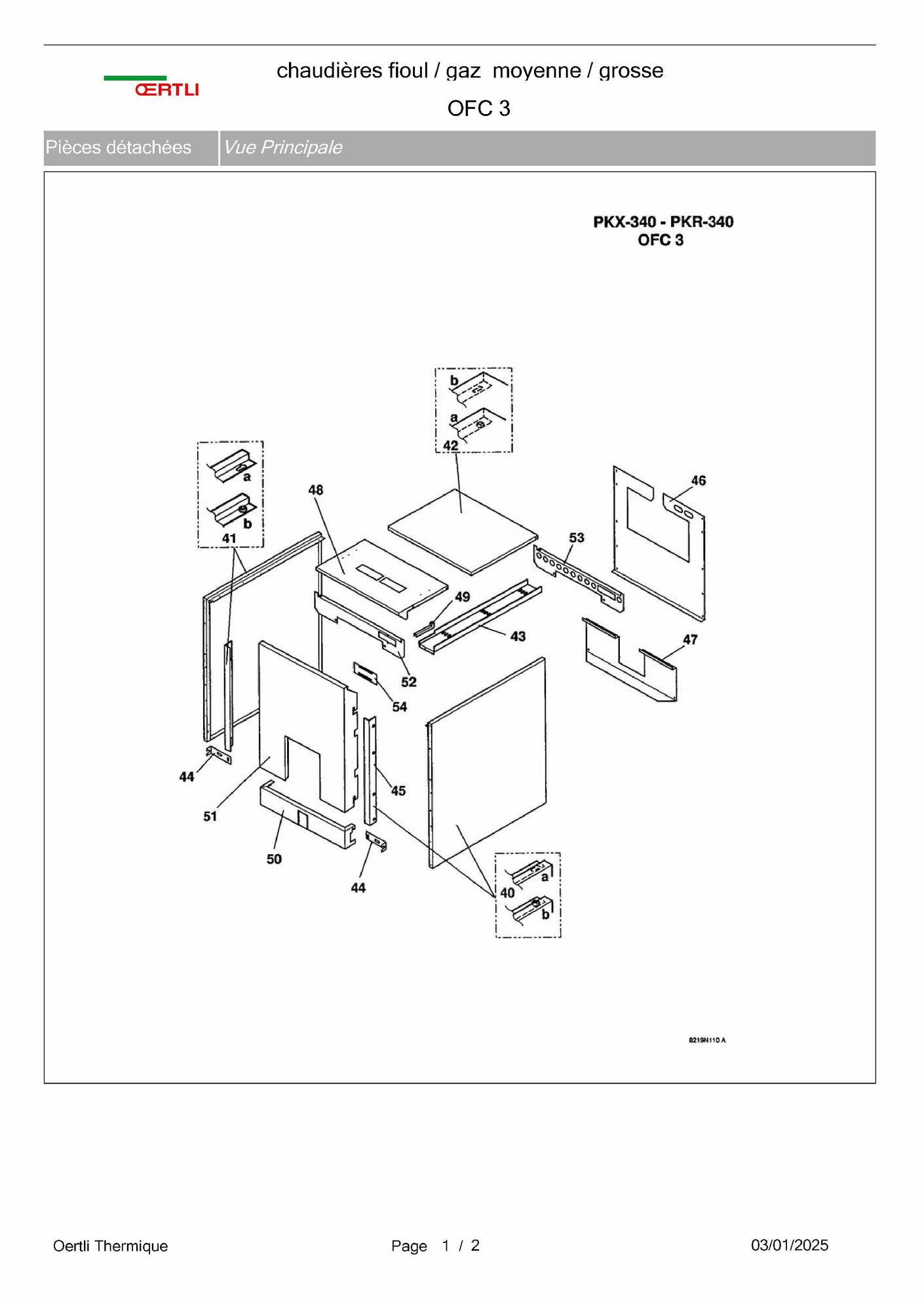

page 3

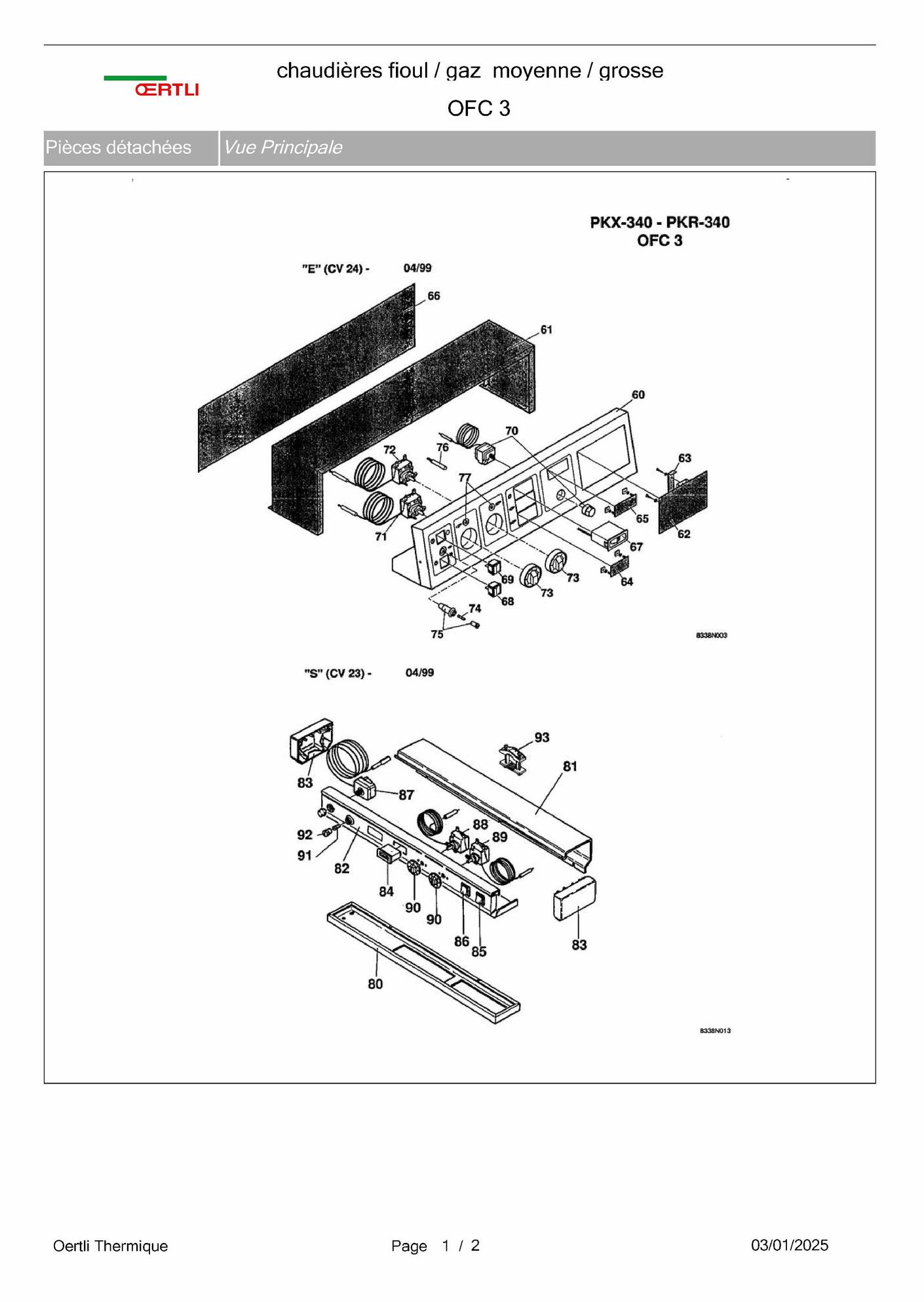

page 5

Position

Schéma

602266	El. arriere gt300 cpl. pr	1
602267	Element intermed. gt 300	2
602265	El. avant gt300 cpl. pr	3
600676	Nipple acier 74,92 peint	4
125209	Tige d assemblage lg.700	5
125210	Tige assemblage lg.860	5
125211	Tige d assemblage lg.1020	5
125212	Tige d assemblage lg.1185	5
125213	Tige d assemblage lg.1345	5
122634	Bouchon n290 1 1/2	6
600690	Bouchon 2 1/2 - 1/2	7
125219	Mamelon n241 2 1/2x1 1/2	8
122632	Doigt de gant 1/2 lg160	9
121873	Sepa doigt de gant lg 90	10
120166	Ressort pr doigt de gant	11
700209	Bride a embout + joint	12
700332	Ens.tube repartit. 8el	13.1
125214	Chassis cpl 12el.	13.2
700320	Joint epdm 90x70x4	14
602449	Charniere porte foy. cpl.	15
700305	Porte de ramonage compl.	16
125226	Isolation porte ramonage	17
125225	Protection porte ramonage	18
121870	Cordon d10,5 silicone au mètre	19
121418	Mastic silic novasil s17 nouv 300001012	19.1
125223	Axe d 12x350	20
125215	Buse d.180 complete	21
125216	Buse d.200 complete	21
125217	Tampon dr. de buse peint	22
125218	Tampon ga. de buse peint	23
700427	Porte foy. d.135 cpl.	24
125221	Protec. rehausse porte	25
603329	Protec. porte foyere	26
603328	Isolation porte foyere	27
121128	Verre de voyant + joints	28
700397	Bride du regard	29
124811	Bouchon n290 1/4	30
125224	Rampe pr porte foy. peint	31
125227	Turbulateur sup. lg.410	32
125228	Turbulateur sup. lg.570	32
125229	Turbulateur inf. lg.412	33
125230	Turbulateur inf. lg.572	33
125293	Sachet vis corps gt300 pr	34
124729	Brosse 60 x 95	100
124730	Tige brosse 1300	101

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Chaudière Oertli OFC 3 (88885555)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Element arriere complet	Oertli Réf fabricant: 602266
	2 page 1	Element intermed.	Oertli Réf fabricant: 602267
	3 page 1	Element avant complet	Oertli Réf fabricant: 602265
	4 page 1	Nipple acier 74,92 peint	Oertli Réf fabricant: 600676
	5 page 1	Tige dassemblage 5el - lg700	Oertli Réf fabricant: 125209
	5 page 1	Tige dassemblage 6el - lg860	Oertli Réf fabricant: 125210
	5 page 1	Tige dassemblage 7el - ...	Oertli Réf fabricant: 125211
	5 page 1	Tige dassemblage 8el - lg ...	Oertli Réf fabricant: 125212
	5 page 1	Tige dassemblage 9el - ...	Oertli Réf fabricant: 125213
	6 page 1	Reduction 2"1/2 - 1"1/2	Oertli Réf fabricant: 122634
	7 page 1	Reduction 2"1/2 - 1/2"	Oertli Réf fabricant: 600690
	8 page 1	Mamelon reduit	Oertli Réf fabricant: 125219
	9 page 1	Doigt de gant 1/2"-lg160	Oertli Réf fabricant: 122632
	10 page 1	Separateur doigt de gant ...	Oertli Réf fabricant: 121873
	11 page 1	Ressort de maintien	Oertli Réf fabricant: 120166
	12 page 1	Bride a embout + joint	Oertli Réf fabricant: 700209	avec délai sur devis
	13.1 page 1	Ens.tube repartit. 8el	Oertli Réf fabricant: 700332	avec délai sur devis
	13.2 page 1	Chassis cpl 12el.	Oertli Réf fabricant: 125214	avec délai sur devis
	14 page 1	Joint pour bride 1"1/3	Oertli Réf fabricant: 700320
	15 page 1	Charniere porte foyer.cpl	Oertli Réf fabricant: 602449
	16 page 1	Porte de ramonage cpl	Oertli Réf fabricant: 700305
	17 page 1	Isolation ext.porte ramonage	Oertli Réf fabricant: 125226
	18 page 1	Isolation int. porte ...	Oertli Réf fabricant: 125225
	19 page 1	Joint d.10.5 silicone ( ...	Oertli Réf fabricant: 121870
	19.1 page 1	Tube colle 310 ml	Oertli Réf fabricant: 121418
	20 page 1	Axe pr.plaq.de f0yer	Oertli Réf fabricant: 125223
	21 page 1	Buse d.180 + joint	Oertli Réf fabricant: 125215
	21 page 1	Patin s cpl	Oertli Réf fabricant: 125216
	22 page 1	Tampon de buse droit	Oertli Réf fabricant: 125217
	23 page 1	Tampon de buse gauche	Oertli Réf fabricant: 125218
	24 page 1	Porte foyer d.135 cpl	Oertli Réf fabricant: 700427
	25 page 1	Protection rehausse	Oertli Réf fabricant: 125221
	26 page 1	Protection porte foyere	Oertli Réf fabricant: 603329
	27 page 1	Isolation porte foyere	Oertli Réf fabricant: 603328
	28 page 1	Verre de voyant + joints	Oertli Réf fabricant: 121128
	29 page 1	Bride du regard	Oertli Réf fabricant: 700397
	30 page 1	Bouchon nr290 1/4"	Oertli Réf fabricant: 124811
	31 page 1	Rampe pour porte foyere	Oertli Réf fabricant: 125224
	32 page 1	Turbulateur sup. lg410	Oertli Réf fabricant: 125227
	32 page 1	Turbulateur sup. lg570	Oertli Réf fabricant: 125228
	33 page 1	Turbulateur inf. lg 412	Oertli Réf fabricant: 125229
	33 page 1	Turbulateur inf. lg.572	Oertli Réf fabricant: 125230
	34 page 1	Sachet visserie corps	Oertli Réf fabricant: 125293
	40a page 3	Panneau lat. droit 8el	Oertli Réf fabricant: 125256	avec délai sur devis
	40a page 3	Panneau lat.droit 5el	Oertli Réf fabricant: 125253	avec délai sur devis
	40a page 3	Panneau lat.droit 6el	Oertli Réf fabricant: 125254	avec délai sur devis
	40a page 3	Panneau lat.droit 7el	Oertli Réf fabricant: 125255	avec délai sur devis
	40a page 3	Panneau lat.droit 9el	Oertli Réf fabricant: 125257	avec délai sur devis
	40b page 3	Panneau lat.droit 5el	Oertli Réf fabricant: 125258	avec délai sur devis
	40b page 3	Panneau lat.droit 6el	Oertli Réf fabricant: 125259	avec délai sur devis
	40b page 3	Panneau lat.droit 7el	Oertli Réf fabricant: 125260	avec délai sur devis
	40b page 3	Panneau lat.droit 8el	Oertli Réf fabricant: 125261	avec délai sur devis
	40b page 3	Panneau lat.droit 9el	Oertli Réf fabricant: 125262	avec délai sur devis
	41a page 3	Panneau lat.gauche 5el	Oertli Réf fabricant: 125243	avec délai sur devis
	41a page 3	Panneau lat.gauche 6el	Oertli Réf fabricant: 125244	avec délai sur devis
	41a page 3	Panneau lat.gauche 7el	Oertli Réf fabricant: 125245	avec délai sur devis
	41a page 3	Panneau lat.gauche 8el	Oertli Réf fabricant: 125246	avec délai sur devis
	41a page 3	Panneau lat.gauche 9el	Oertli Réf fabricant: 125247	avec délai sur devis
	41b page 3	Panneau lat.gauche 5el	Oertli Réf fabricant: 125248	avec délai sur devis
	41b page 3	Panneau lat.gauche 6el	Oertli Réf fabricant: 125249	avec délai sur devis
	41b page 3	Panneau lat.gauche 7el	Oertli Réf fabricant: 125250	avec délai sur devis
	41b page 3	Panneau lat.gauche 8el	Oertli Réf fabricant: 125251	avec délai sur devis
	41b page 3	Panneau lat.gauche 9el	Oertli Réf fabricant: 125252	avec délai sur devis
	42a page 3	Chapiteau arriere 5el ...	Oertli Réf fabricant: 125272	avec délai sur devis
	42a page 3	Chapiteau arriere 6el ...	Oertli Réf fabricant: 125273	avec délai sur devis
	42a page 3	Chapiteau arriere 7el ...	Oertli Réf fabricant: 125274	avec délai sur devis
	42a page 3	Chapiteau arriere 8el ...	Oertli Réf fabricant: 125275	avec délai sur devis
	42a page 3	Chapiteau arriere 9el ...	Oertli Réf fabricant: 125276	avec délai sur devis
	42b page 3	Chapiteau arr.peint 5el ...	Oertli Réf fabricant: 125277	avec délai sur devis
	42b page 3	Chapiteau arr.peint 7el ...	Oertli Réf fabricant: 125278	avec délai sur devis
	42b page 3	Chapiteau arr.peint 8el ...	Oertli Réf fabricant: 125279	avec délai sur devis
	42b page 3	Chapiteau arr.peint 9el ...	Oertli Réf fabricant: 125280	avec délai sur devis
	42b page 3	Chapiteau arriere (ancien)	Oertli Réf fabricant: 603105	avec délai sur devis
	43 page 3	Chemin de cable gt 305	Oertli Réf fabricant: 125264	avec délai sur devis
	43 page 3	Chemin de cable gt 306	Oertli Réf fabricant: 125265	avec délai sur devis
	43 page 3	Chemin de cable gt 307	Oertli Réf fabricant: 125266	avec délai sur devis
	43 page 3	Chemin de cable gt 308	Oertli Réf fabricant: 125267	avec délai sur devis
	43 page 3	Chemin de cable gt 309	Oertli Réf fabricant: 125268	avec délai sur devis
	44 page 3	Patte avant	Oertli Réf fabricant: 125241	avec délai sur devis
	45 page 3	Protection disolation	Oertli Réf fabricant: 125263	avec délai sur devis
	46 page 3	Panneau arriere cpl	Oertli Réf fabricant: 125269	avec délai sur devis
	47 page 3	Panneau arriere inferieur	Oertli Réf fabricant: 125282	avec délai sur devis
	48 page 3	Chapiteau avant	Oertli Réf fabricant: 603137	avec délai sur devis
	48 page 3	Chapiteau avant complet	Oertli Réf fabricant: 180202	avec délai sur devis
	49 page 3	Profil caoutchouc	Oertli Réf fabricant: 124705
	50 page 3	Cache inf.peint isole	Oertli Réf fabricant: 125283	avec délai sur devis
	51 page 3	Panneau avant isole	Oertli Réf fabricant: 125281	avec délai sur devis
	52 page 3	Equerre fixation sup.	Oertli Réf fabricant: 125242	avec délai sur devis
	53 page 3	Equerre fixat.sup.arr.cpl	Oertli Réf fabricant: 125270	avec délai sur devis
	54 page 3	Obturat.chemin de cable	Oertli Réf fabricant: 125271	avec délai sur devis
	60 page 5	Facade tableau	Oertli Réf fabricant: 124665	avec délai sur devis
	61 page 5	Capot	Oertli Réf fabricant: 124666	avec délai sur devis
	62 page 5	Cache sv-matic gris ...	Oertli Réf fabricant: 124667	avec délai sur devis
	63 page 5	Bride	Oertli Réf fabricant: 124668	avec délai sur devis
	64 page 5	Cache	Oertli Réf fabricant: 124669	avec délai sur devis
	65 page 5	Cache	Oertli Réf fabricant: 124670	avec délai sur devis
	66 page 5	Plaque arr.tableau	Oertli Réf fabricant: 124671	avec délai sur devis
	67 page 5	Thermometre plat g.m.	Oertli Réf fabricant: 120559
	68 page 5	Interrupteur bipolaire	Oertli Réf fabricant: 122306
	69 page 5	Interrupteur bipol.vert m/a	Oertli Réf fabricant: 120888
	70 page 5	Thermostat de securite 100°	Oertli Réf fabricant: 120556
	70 page 5	Thermostat de securite 110°c	Oertli Réf fabricant: 122768
	70 page 5	Thermostat secur.code famil	Oertli Réf fabricant: 123952
	71 page 5	Thermostat de reglable ...	Oertli Réf fabricant: 603044
	72 page 5	Thermostat de reglage 30-90°	Oertli Réf fabricant: 121890
	73 page 5	Bouton de reglage +ergot	Oertli Réf fabricant: 121891
	74 page 5	Fusible	Oertli Réf fabricant: 123888
	74 page 5	Fusible 5a	Oertli Réf fabricant: 124672
	75 page 5	Porte-fusible (2.8x0.5)	Oertli Réf fabricant: 120550
	76 page 5	Voyant 230v	Oertli Réf fabricant: 600446
	77 page 5	Lentille rouge	Oertli Réf fabricant: 124673
	80 page 5	Socle tableau std traite	Oertli Réf fabricant: 125286
	81 page 5	Couvercle tableau stand.	Oertli Réf fabricant: 125287	avec délai sur devis
	82 page 5	Facade tableau std complt	Oertli Réf fabricant: 125288	avec délai sur devis
	83 page 5	Joue laterale tabl.std	Oertli Réf fabricant: 125289	avec délai sur devis
	84 page 5	Thermometre plat g.m.	Oertli Réf fabricant: 120559
	85 page 5	Interrupteur test	Oertli Réf fabricant: 125290
	86 page 5	Interrupteur bipolaire	Oertli Réf fabricant: 122306
	87 page 5	Thermostat de securite 100°	Oertli Réf fabricant: 120556
	87 page 5	Thermostat de securite 110°c	Oertli Réf fabricant: 122768
	87 page 5	Thermostat limiteur sec.	Oertli Réf fabricant: 601407	avec délai sur devis
	87 page 5	Thermostat secur.code famil	Oertli Réf fabricant: 123952
	88 page 5	Thermostat de reglable ...	Oertli Réf fabricant: 603044
	89 page 5	Thermostat de reglage 30-90°	Oertli Réf fabricant: 121890
	100 page 1	Br0sse metallique 60 x 95	Oertli Réf fabricant: 124729
	101 page 1	Tige de brosse lg.1300	Oertli Réf fabricant: 124730

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Chaudière Oertli OFC 3 (88885555) ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
