Brûleur Oertli OES 440 GIR (88885544F)

OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

page 1

Position

Schéma

106600	Sonde d ionisation	1
106243	Ligne gaz cpl	2
106308	Ligne gaz cpl	2
106601	S/e 5 joints toriques	3
106242	Coude raccord gaz	4
106599	Electrode d allumage	5
106595	S/e fix. ligne gaz	6
130889	S/e cablage ligne gaz	7
106252	Joint plat d86x52 ep.5mm	8
105465	S/e voyant vert	21
106593	S/e couvercle superieur	22
105983	S/e fixation couvercle	23
106594	S/e bouchons obturateur	24
105613	Entretoise	25
130825	Servomoteur sta30 b2 37/6 3n32l	26
105985	S/e prise de pression	27
105467	S/e volet d air	28
105466	S/e volet d air	28
105661	Condensateur 16f- 420v-470v	30
072250	Bouchon alu. d.35mm	31
130450	Moteur 1100w-400v	32
130445	Moteur 2200w 400v	32
130545	Moteur 750w	32
130822	S/e cablage tri	33
130823	S/e cablage tri	33
130821	S/e cablage cpl	33
131116	Pressostat dl11k cpl	34
100081	Prise wieland fem	35
105464	Prise wieland 7 plots fem	36
100035	Connecteur wieland 4pts femel.	37
130529	Prise wieland 5 plots fem	38
105998	S/e fixation relais	39
130820	Coffret de securite dmg 972 mod.03	41
130441	Contacteur lc1k0610m7	42
130442	Relais thermique lr2k0310	43
130443	Relais thermique lr2k0312	43
130707	Serre-cable	44
130807	Cable moteur	45
105997	Couvercle inferieur	46
106322	Turbine ventilateur 224 x 82	47
106323	Turbine ventilateur d.224 x 102	47
106325	Turbine ventilateur d.224 x 60	47
106358	Support transformateur	60
130260	Transformateur d allumage 052f0034	61
130715	Cable d ionisation	62
105567	Bride entree d air	63
106206	Buse entree d air	63
105645	Tole entree d air	64
106324	Tole entree d air	64
106359	Chassis	65
106373	S/e chassis peint	65
105985	S/e prise de pression	66
106231	Bride raccordement gaz	67
106592	S/e fix. bride gaz	68
106457	Tube intermediaire	69
106232	Tube intermediaire	69
106598	S/e tube de flamme	69
106596	Injecteur air	70
106597	S/e injecteur air	70
105166	S/e caisson d air	71
105616	S/e caisson d air	71
106191	Chicane avec isolation	72
106193	S/e isolation caisson	73
106276	S/e fixation mousse	73
106238	Mamelon reduit 2" en 1"	80
106625	Tube raccordement gaz 1"	80
106499	Tube raccordement gaz 2	80
106632	Bride sortie 2" rampe vef ...	81
106631	Bride sortie 2	81
106998	Bride d impulsion dmv 520	82
106999	Bride d impulsion dmv 525	82
106989	Bride d impulsion dmv-vef 512	82
106561	Rampe gaz dmv 512 s30	83
106562	Rampe gaz dmv 520	83
106563	Rampe gaz dmv 525	83
181063	Press gas 225940 gw150a5	84
181045	Press gaz 225939 gw50a5	84
106628	Bride entree 2	85
106629	Bride entree 2	85
106657	Kit cartouche filtrante	86
106568	Kit prise pression oen 440g + tube	87
106973	Kit jts toriq.dmv 512/520	88
106974	Kit jts toriq.dmv 525	88
105177	S/e capot oertli	90
105981	S/e fixation capot	91
106185	S/e bride de fixation	100
105181	S/e fixation bride	101
140983	Joint bruleur	102
106591	S/e sachet visserie	110
130716	Interrupteur+/-	111
104729	Controle.d etanch.vps 504	112
130880	Bloc actif rwf 40	200
130532	Contacteur oes440g	_
130531	Relais thermique	_
130443	Relais thermique lr2k0312	_
30710	Set protection differentiel	_

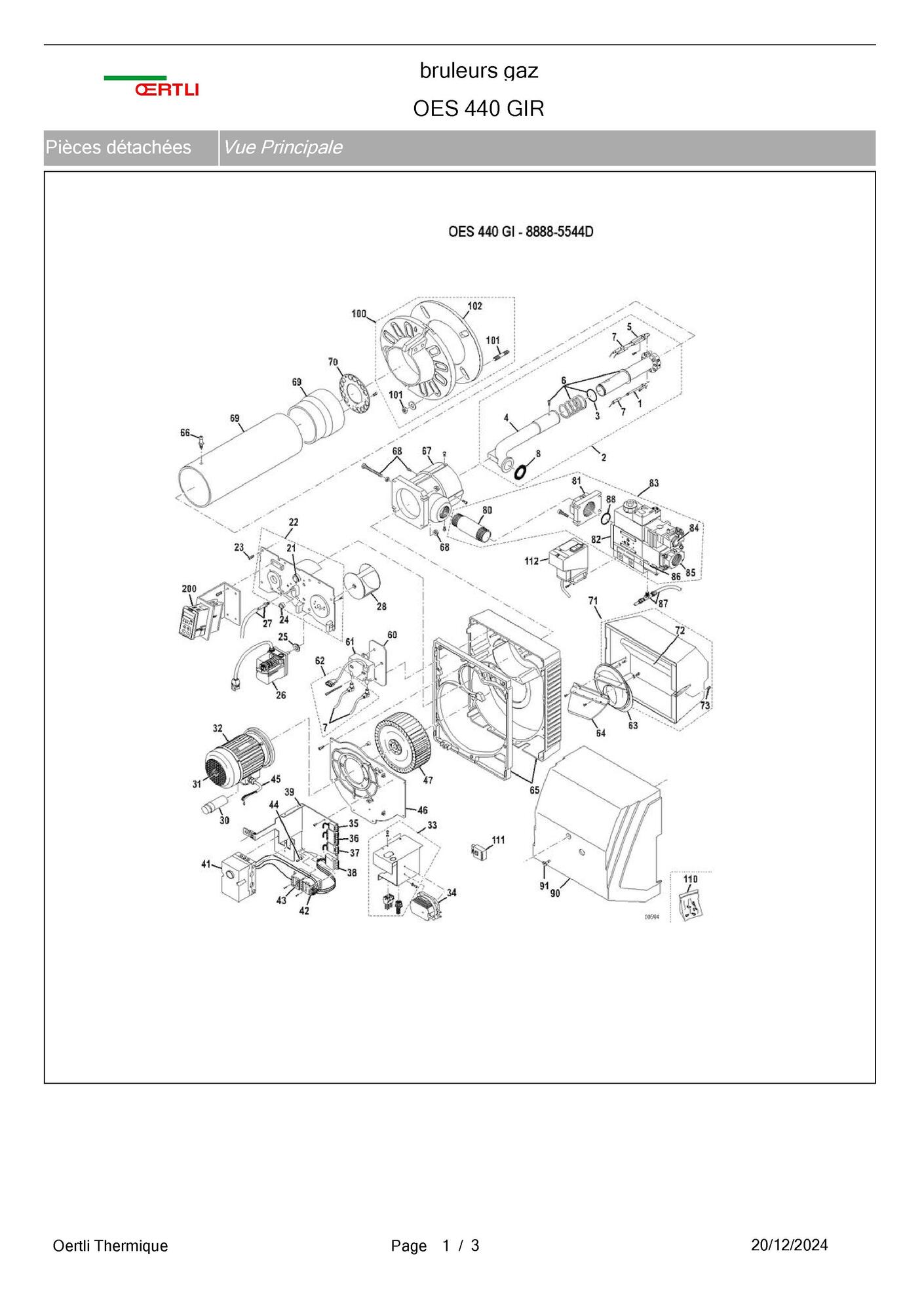

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Brûleur Oertli OES 440 GIR (88885544F)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	S/e sonde ionisation+fix.	Oertli Réf fabricant: 106600
	2 page 1	Ligne gaz oes 441 gm/gi	Oertli Réf fabricant: 106243
	2 page 1	Logne gaz oes 443 gm/gi	Oertli Réf fabricant: 106308
	3 page 1	Set 5 joints toriques	Oertli Réf fabricant: 106601
	4 page 1	Coude raccordement gaz	Oertli Réf fabricant: 106242
	5 page 1	Electrode dallumage	Oertli Réf fabricant: 106599
	6 page 1	S/e fix. ligne gaz	Oertli Réf fabricant: 106595
	7 page 1	S/e cables ligne gaz	Oertli Réf fabricant: 130889
	8 page 1	Joint plat	Oertli Réf fabricant: 106252
	21 page 1	S/e voyant vert	Oertli Réf fabricant: 105465
	22 page 1	S/e couvercle sup.	Oertli Réf fabricant: 106593
	23 page 1	S/e fix.couvercle superieur	Oertli Réf fabricant: 105983
	24 page 1	S/e bouchons obturateur	Oertli Réf fabricant: 106594	avec délai sur devis
	25 page 1	Entretoise	Oertli Réf fabricant: 105613
	26 page 1	Servomoteur cable oen ...	Oertli Réf fabricant: 130825
	27 page 1	S/e prise de pression	Oertli Réf fabricant: 105985
	28 page 1	S/e volet d air	Oertli Réf fabricant: 105467
	28 page 1	S/e volet d air	Oertli Réf fabricant: 105466
	30 page 1	Condensateur 16µf- 420v-470v	Oertli Réf fabricant: 105661
	31 page 1	Bouchon alu. d.35	Oertli Réf fabricant: 072250
	32 page 1	Moteur 1100w-400v oes441.3g	Oertli Réf fabricant: 130450
	32 page 1	Moteur 2200w oes443g	Oertli Réf fabricant: 130445
	32 page 1	Moteur 750w	Oertli Réf fabricant: 130545
	33 page 1	Faisceau cablage oes 441.3 ...	Oertli Réf fabricant: 130822
	33 page 1	Faisceau cablage oes 443 gi	Oertli Réf fabricant: 130823
	33 page 1	S/e cablage cpl mono /g43-1s	Oertli Réf fabricant: 130821
	34 page 1	Pressostat dl11k cpl	Oertli Réf fabricant: 131116
	35 page 1	Prise wie. fem. n.93933.425	Oertli Réf fabricant: 100081
	36 page 1	S/e prise wieland 7pl.fem.	Oertli Réf fabricant: 105464
	37 page 1	Prise wieland 4p fem.	Oertli Réf fabricant: 100035
	38 page 1	Prise wieland 5 plots fem	Oertli Réf fabricant: 130529
	39 page 1	S/e fix. relais+prise wiel	Oertli Réf fabricant: 105998
	41 page 1	Coffret de securite dmg ...	Oertli Réf fabricant: 130820
	42 page 1	Contacteur lc1k0610m7 ...	Oertli Réf fabricant: 130441
	43 page 1	Relais thermique lr2k0310	Oertli Réf fabricant: 130442
	43 page 1	Relais thermique lr2k0312	Oertli Réf fabricant: 130443
	44 page 1	Serre-cable cpl	Oertli Réf fabricant: 130707
	45 page 1	Cable moteur cpl	Oertli Réf fabricant: 130807
	46 page 1	Couvercle inferieur moule	Oertli Réf fabricant: 105997
	47 page 1	Turbine d.224 x 82	Oertli Réf fabricant: 106322
	47 page 1	Turbine ventilateur d.224 ...	Oertli Réf fabricant: 106323
	47 page 1	Turbine ventilateur d.224 ...	Oertli Réf fabricant: 106325
	60 page 1	Support transformateur	Oertli Réf fabricant: 106358
	61 page 1	Transformateur d allumage ...	Oertli Réf fabricant: 130260
	62 page 1	Cable dionisation	Oertli Réf fabricant: 130715
	63 page 1	Bride entree dair oes 440 ...	Oertli Réf fabricant: 105567
	63 page 1	S/e bride entree air	Oertli Réf fabricant: 106206
	64 page 1	Tole entree air oes 441/442	Oertli Réf fabricant: 105645
	64 page 1	Tole entree dair oes 443	Oertli Réf fabricant: 106324
	65 page 1	Chassis peint oes 441 gm/gi	Oertli Réf fabricant: 106359
	65 page 1	Chassis peint oes 443 gm/gi	Oertli Réf fabricant: 106373
	66 page 1	S/e prise de pression	Oertli Réf fabricant: 105985
	67 page 1	Bride raccordement gaz	Oertli Réf fabricant: 106231
	68 page 1	S/e fix. bride gaz	Oertli Réf fabricant: 106592	avec délai sur devis
	69 page 1	Tube intermediaire ...	Oertli Réf fabricant: 106457
	69 page 1	Tube intermediaire ...	Oertli Réf fabricant: 106232
	69 page 1	Tube intermediaire oes ...	Oertli Réf fabricant: 106598
	70 page 1	S/e injecteur air oes 441 ...	Oertli Réf fabricant: 106596
	70 page 1	S/e injecteur air oes 443 ...	Oertli Réf fabricant: 106597
	71 page 1	S/e caisson dair cpl ...	Oertli Réf fabricant: 105166
	71 page 1	S/e caisson dair oen/oes 443	Oertli Réf fabricant: 105616
	72 page 1	S/e chicane + isolation	Oertli Réf fabricant: 106191
	73 page 1	S/e fixation isolation	Oertli Réf fabricant: 106193
	73 page 1	S/e fixation mousse	Oertli Réf fabricant: 106276	avec délai sur devis
	80 page 1	Mamelon reduit 2" en 1"	Oertli Réf fabricant: 106238	avec délai sur devis
	80 page 1	Tube raccordement gaz 1"	Oertli Réf fabricant: 106625	avec délai sur devis
	80 page 1	Tube raccordement gaz 2"	Oertli Réf fabricant: 106499
	81 page 1	Bride sortie 2" rampe vef ...	Oertli Réf fabricant: 106632	avec délai sur devis
	81 page 1	Bride sortie 2" rampe vef ...	Oertli Réf fabricant: 106631
	82 page 1	Bride dimpulsion dmv 520	Oertli Réf fabricant: 106998
	82 page 1	Bride dimpulsion dmv 525	Oertli Réf fabricant: 106999
	82 page 1	Bride dimpulsion dmv-vef 512	Oertli Réf fabricant: 106989
	83 page 1	Rampe gaz dmv-vef 512	Oertli Réf fabricant: 106561
	83 page 1	Rampe gaz dmv-vef 520	Oertli Réf fabricant: 106562
	83 page 1	Rampe gaz dmv-vef 525	Oertli Réf fabricant: 106563
	84 page 1	Pressostat gaz gw150a5	Oertli Réf fabricant: 181063
	84 page 1	Pressostat gw50a5 5-50mbar	Oertli Réf fabricant: 181045
	85 page 1	Bride entree 2" rampe vef ...	Oertli Réf fabricant: 106628
	85 page 1	Bride entree 2" rampe vef ...	Oertli Réf fabricant: 106629
	86 page 1	Cartouche filtrante vef512 ...	Oertli Réf fabricant: 106657
	87 page 1	S/e acces.prise pression	Oertli Réf fabricant: 106568
	88 page 1	Kit jts toriq.dmv 512/520	Oertli Réf fabricant: 106973
	88 page 1	Kit jts toriq.dmv 525	Oertli Réf fabricant: 106974
	90 page 1	S/e capot	Oertli Réf fabricant: 105177
	91 page 1	S/e fixation capot	Oertli Réf fabricant: 105981
	100 page 1	S/e bride oes /oen 440	Oertli Réf fabricant: 106185
	101 page 1	S/e fixation bride oes 440	Oertli Réf fabricant: 105181
	102 page 1	Joint bruleur	Oertli Réf fabricant: 140983
	110 page 1	S/e sachet visserie	Oertli Réf fabricant: 106591
	111 page 1	Interrupteur+/-	Oertli Réf fabricant: 130716
	112 page 1	Controleur detancheite	Oertli Réf fabricant: 104729
	200 page 1	Bloc actif rwf 40	Oertli Réf fabricant: 130880
	_ page 1	Contacteur oes440g	Oertli Réf fabricant: 130532	avec délai sur devis
	_ page 1	Relais thermique	Oertli Réf fabricant: 130531
	_ page 1	Relais thermique lr2k0312	Oertli Réf fabricant: 130443
	_ page 1	Set protection differentiel	Oertli Réf fabricant: 30710	avec délai sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Brûleur Oertli OES 440 GIR (88885544F) ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
