Brûleur Oertli OEN 150 LEV (108786-107840) (88885515I)

OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

page 1

Position

Schéma

101663	S/e accouplement (x10)	1
107150	Condensateur 4f - 420v/470v-hanning	2
107151	Condensateur 4f -420v/470v-rotomatika	2
107363	Moteur 120w	3
107129	Moteur 90w	3
107065	Turbine ventilateur d.133 x 42	4
107130	Entretoise moteur (set)	5
107118	Pompe fioul as47b+tube	6
107112	Pompe fioul bfp 41 r3+tube	6
107014	Tube d alimentation fioul	7
107117	Tube d alimentation fioul	7
107922	Flexible fioul lg.1.60m (2x)	8
107154	Flexible fioul lg1.20m (2x)	8
101977	Bobine electrovanne danfoss	9
000871	Bobine electrovanne suntec	9
101845	Filtre fioul pompe danfoss	10
082474	Filtre pompe suntec	10
107158	Cable d allumage lg.280mm (2x)	20
107159	Vis reglage ligne gicleur	21
104879	Tete de combustion fkn 11/b	22
104410	Tete de combustion fkn11/b	22
107463	Tete de combustion fkn11/b speciale	22
105963	Isolant bloc electrode	23
104558	Bloc electrode 1.2mm fkn 11/b	24
107821	Bloc electrode 1.5mm fkn 11/b	24
111274	Electrode d allumage	24
107220	Joint torique tete de combustion (x10)	25
107089	Gicleur fluidics - 0,45 - 60°hf	26
111295	Gicleur fluidics - 0,50 60°hf	26
111296	Gicleur fluidics - 0,60 60°hf	26
111279	Gicleur fluidics - 0,65 60°hf	26
111286	Gicleur fluidics - 0,75 - 60°hf	26
111287	Gicleur fluidics - 0,85 - 60°hf	26
111288	Gicleur fluidics -1,00 - 60°hf	26
111289	Gicleur 1.10-60° ...	26
107582	Ligne gicl. prechauffee fphb3 030nx2072	27
107046	Ligne gicl. rechauffee fphb3 030n2326	27
107824	Ligne gicleur rechauffee fphb5 030n2084	27
107114	Reglette	28
108785	Entretoise 0.5mm (10x)	29
107071	Transformateur d allumage ebi2p 052f0030	30
107156	Socle cable brul. rechauffe	31
131035	Coffret de securite dko 996 mod.05	32
101755	Coffret securite tf874 1 allure	32
107163	Vis de reglage volet air	40
107128	Set ressort (x5)	41
107045	Volet d air cpl	42
101624	Bride fixation bruleur	50
107056	Bride fixation bruleur + joint	50
101465	Joint d.170/100,8 x 5	51
103956	Joint d.170/90.3 x 5	51
107100	Capot bruleur	60
107164	Platine porte composants	70
107126	Plaque duo-press	71
105021	Tube de flamme alloy lg.292	72
104402	Tube de flamme alloy lg.322	72
104552	Tube de flamme alloy lg.272	72
107123	Carcasse avec 4 inserts	73
108868	Carcasse bruleur sans inserts	73
107124	Caisson d air	74
107265	S/e caisson d air	74
107125	Mousse caisson et carcas.	75
130350	Cellule ird 1010.1 axiale blanc	76
108646	Plots centrage (10x)	77
108560	Kit fixation verrou (2x)	78
104406	Adaptateur tube de flamme	79
107166	Sachet visserie bride brûleur	90
107167	Sachet accesoires bruleur	91
105709	Produit de nettoyage 2l	92

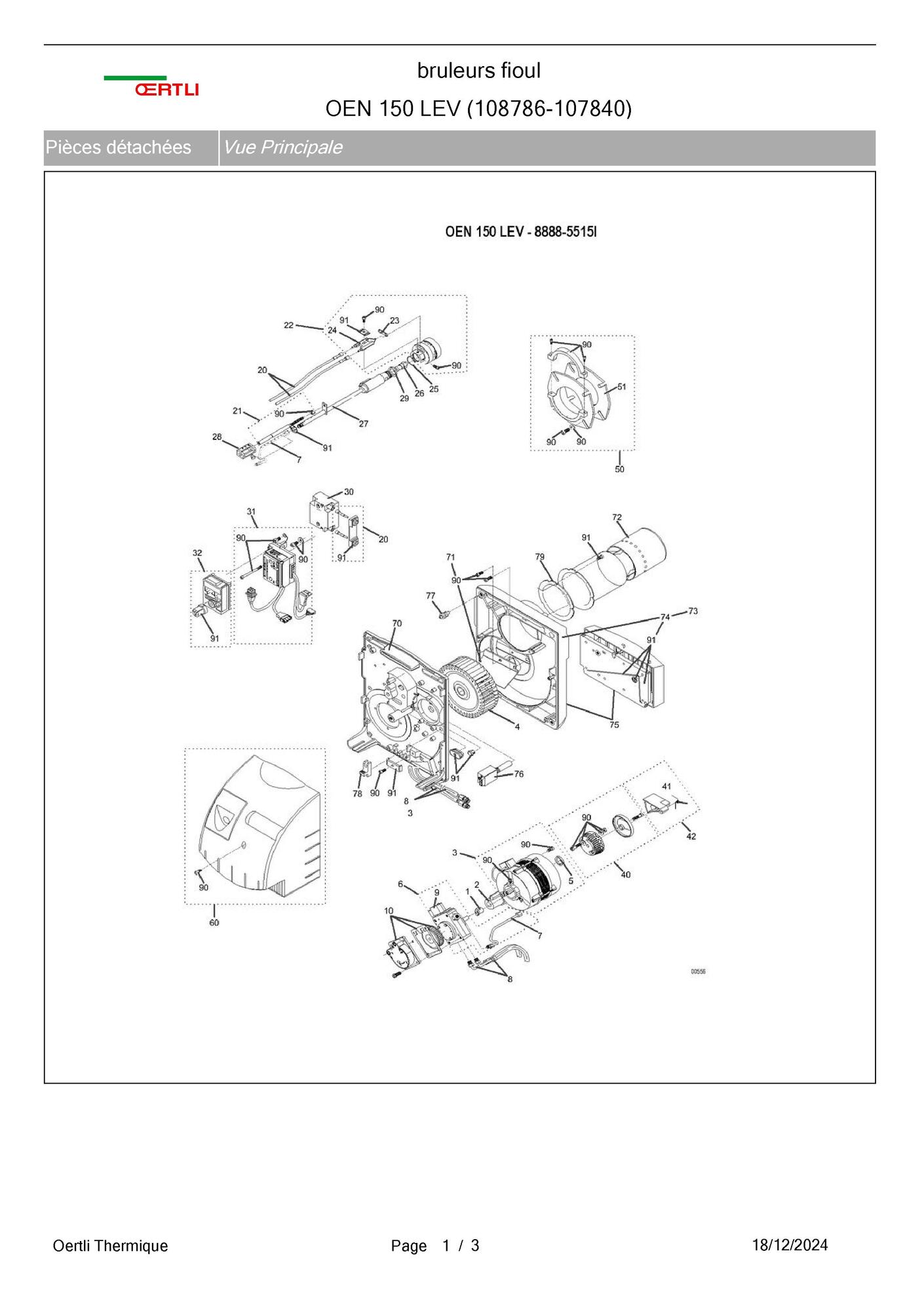

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Brûleur Oertli OEN 150 LEV (108786-107840) (88885515I)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Accouplements moteur atb ...	Oertli Réf fabricant: 101663
	2 page 1	Condensateur 4µf - 420v/470v-hanning	Oertli Réf fabricant: 107150
	2 page 1	Condensateur 4µf -420v/470v-rotomatika	Oertli Réf fabricant: 107151
	3 page 1	Moteur 120w	Oertli Réf fabricant: 107363
	3 page 1	Moteur 90w	Oertli Réf fabricant: 107129
	4 page 1	Turbine ventilateur d.133 ...	Oertli Réf fabricant: 107065
	5 page 1	Entretoise moteur (x5)	Oertli Réf fabricant: 107130
	6 page 1	Pompe fioul as47b+tube	Oertli Réf fabricant: 107118
	6 page 1	Pompe fioul bfp 41 r3+tube	Oertli Réf fabricant: 107112
	7 page 1	Tube alimentation pompe danfoss	Oertli Réf fabricant: 107014
	7 page 1	Tube alimentation pompe suntec	Oertli Réf fabricant: 107117
	8 page 1	Flexible fioul lg.1.60m (2x)	Oertli Réf fabricant: 107922
	8 page 1	Flexible fioul lg1.20m (2x)	Oertli Réf fabricant: 107154
	9 page 1	Bobine electrovanne danfoss	Oertli Réf fabricant: 101977
	9 page 1	Bobine electrovanne suntec	Oertli Réf fabricant: 000871
	10 page 1	Filtre fioul pompe danfoss	Oertli Réf fabricant: 101845	avec délai sur devis
	10 page 1	Filtre pompe suntec	Oertli Réf fabricant: 082474
	20 page 1	Cable d allumage lg.280mm ...	Oertli Réf fabricant: 107158
	21 page 1	Vis reglage ligne gicleur	Oertli Réf fabricant: 107159
	22 page 1	Tete de combustion fkn 11/b	Oertli Réf fabricant: 104879
	22 page 1	Tete de combustion fkn11/b	Oertli Réf fabricant: 104410
	22 page 1	Tete de combustion fkn11/b ...	Oertli Réf fabricant: 107463
	23 page 1	Joint electrode	Oertli Réf fabricant: 105963
	24 page 1	Bloc electrode 1.2mm fkn ...	Oertli Réf fabricant: 104558
	24 page 1	Bloc electrode 1.5mm fkn ...	Oertli Réf fabricant: 107821
	24 page 1	Electrode dallumage	Oertli Réf fabricant: 111274
	25 page 1	Joint torique tete de ...	Oertli Réf fabricant: 107220
	26 page 1	Gicleur 0.45-60° ...	Oertli Réf fabricant: 107089
	26 page 1	Gicleur 0.50-60° ...	Oertli Réf fabricant: 111295
	26 page 1	Gicleur 0.60-60° ...	Oertli Réf fabricant: 111296
	26 page 1	Gicleur 0.65-60° ...	Oertli Réf fabricant: 111279
	26 page 1	Gicleur 0.75-60° ...	Oertli Réf fabricant: 111286
	26 page 1	Gicleur 0.85-60° ...	Oertli Réf fabricant: 111287
	26 page 1	Gicleur 1.00-60° ...	Oertli Réf fabricant: 111288
	26 page 1	Gicleur 1.10-60° ...	Oertli Réf fabricant: 111289	avec délai sur devis
	27 page 1	Ligne gicl. prechauffee 030nx2072	Oertli Réf fabricant: 107582
	27 page 1	Ligne gicl. rechauffee 030n2326	Oertli Réf fabricant: 107046
	27 page 1	Ligne gicleur rechauffee 030n2084	Oertli Réf fabricant: 107824
	28 page 1	Reglette	Oertli Réf fabricant: 107114
	29 page 1	Entretoise 0.5mm (10x)	Oertli Réf fabricant: 108785
	30 page 1	Transformateur d allumage ...	Oertli Réf fabricant: 107071
	31 page 1	Socle cable ( bruleur ...	Oertli Réf fabricant: 107156
	32 page 1	Coffret de securite dko 996 mod.05	Oertli Réf fabricant: 131035
	32 page 1	Coffret de securite tf874 1 allure	Oertli Réf fabricant: 101755
	40 page 1	Vis de reglage volet air	Oertli Réf fabricant: 107163
	41 page 1	Set ressort (x5)	Oertli Réf fabricant: 107128
	42 page 1	Volet dair	Oertli Réf fabricant: 107045
	50 page 1	Bride fixation bruleur	Oertli Réf fabricant: 101624
	50 page 1	Bride fixation bruleur + joint	Oertli Réf fabricant: 107056
	51 page 1	Joint d.170/100,8 x 5	Oertli Réf fabricant: 101465
	51 page 1	Joint d.170/90.3 x 5	Oertli Réf fabricant: 103956
	60 page 1	Capot bruleur	Oertli Réf fabricant: 107100
	70 page 1	Platine porte composants	Oertli Réf fabricant: 107164
	71 page 1	Plaque duo-press	Oertli Réf fabricant: 107126
	72 page 1	Tube de flamme	Oertli Réf fabricant: 105021
	72 page 1	Tube de flamme lg.322mm	Oertli Réf fabricant: 104402
	72 page 1	Tube de flamme oen-130l	Oertli Réf fabricant: 104552
	73 page 1	Carcasse avec 4 inserts	Oertli Réf fabricant: 107123
	73 page 1	Carcasse bruleur sans inserts	Oertli Réf fabricant: 108868
	74 page 1	Caisson dair oes/oen 151	Oertli Réf fabricant: 107124
	74 page 1	Caisson dair oes/oen 155	Oertli Réf fabricant: 107265
	75 page 1	Mousse caisson oes/oen 150	Oertli Réf fabricant: 107125
	76 page 1	Cellule ird 1010.1 axiale ...	Oertli Réf fabricant: 130350
	77 page 1	Plots centrage (10x)	Oertli Réf fabricant: 108646
	78 page 1	Kit fixation verrou (2x)	Oertli Réf fabricant: 108560
	79 page 1	Adaptateur tube de flamme	Oertli Réf fabricant: 104406
	90 page 1	Sachet visserie	Oertli Réf fabricant: 107166
	91 page 1	Sachet accesoires bruleur	Oertli Réf fabricant: 107167
	92 page 1	Produit de nettoyage 2l	Oertli Réf fabricant: 105709

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Brûleur Oertli OEN 150 LEV (108786-107840) (88885515I) ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
