Brûleur Oertli OES 130 L (88885519)

OERTLI propose des nomenclatures qui peuvent contenir plusieurs modèles différents en rapport avec la puissance et la date de fabrication. Pour déterminer le modèle et la référence exacts, nous vous conseillons de télécharger et d’ouvrir le PDF ou de nous contacter muni de la référence du modèle indiquée sur votre plaque signalétique. Sur le site PiecesXPress, en haut à droite, vous trouverez la sélection 'Demande de prix'.

page 1

Position

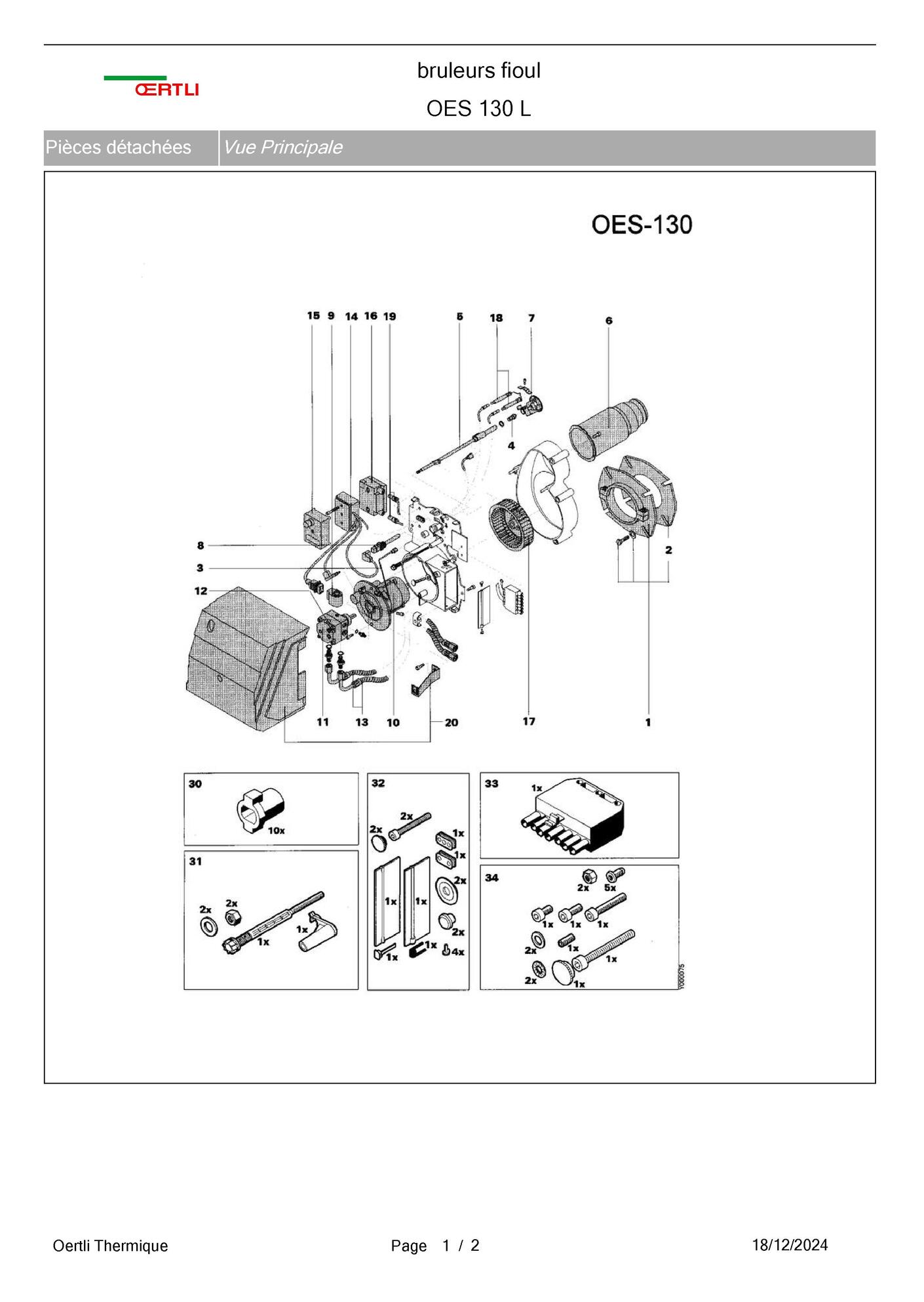

Schéma

103284	Bride coulis +joint +fix	1
103286	Joint d.90	2
012272	Tube dalimentat.	3
052370	Gicleur steinen - 0,50 - 45°s	4
056206	Gicleur steinen - 0,50 - 60°s	4
052371	Gicleur steinen - 0,60 - 45°s	4
103141	Gicleur - 0,65 - 45°s	4
052373	Gicleur steinen - 0,75 - 45°s	4
052374	Gicleur steinen - 0,85 - 45°s	4
052376	Gicleur steinen - 1,00 - 45°s	4
101730	Gicleur delavan - 0,60 - 60°w	5
103732	Ligne gicleur rechauffee fphb3 030n2417	5
103730	Ligne gicl. sans prechauffage lg.245	5
103767	Tube de flamme fks20/fks30/fks112/113	6
103734	Tube de flamme fks 10	6
103736	Tube de flamme fks 40	6
103294	Tete + turbul. fks 111	7
103394	Etoile centrale	7
103295	Tete + turbul. fks 112	7
103392	Tete + turbul. fks 113	7
101949	Cellule mz-770s (avec adaptateur)	8
101977	Bobine electrovanne danfoss	9
103738	Moteur 70w srbfu 0.09/2-b 52	10
101630	Pompe fioul danfoss bfp21 l3l	11
101845	Filtre fioul pompe danfoss	12
961849	Flexible de mazout lg.1.20m	13
102102	Socle + cable m10	14
102104	Socle de relais incl.cabl	14
101755	Coffret securite tf874 1 allure	15
101653	Transformateur em 40/15	16
103740	Turbine ventilateur 160 x 32	17
103300	Electrodes d allumage gtm 110	18
103744	Cables allumages (x2)	19
103934	Capot p1+/p1.2	20
101663	S/e accouplement (x10)	30
103493	Reglage de ligne	31
101757	Materiel special	32
100180	Connecteur 7 plots	33
101756	Sachet visserie m10	34

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Brûleur Oertli OES 130 L (88885519)

Photo	Position vue éclatée	Article	Référence fabricant	Disponibilité et prix
	1 page 1	Material de fixation	Oertli Réf fabricant: 103284
	2 page 1	Joint oes-130l	Oertli Réf fabricant: 103286
	3 page 1	Tube dalimentat.	Oertli Réf fabricant: 012272	avec délai sur devis
	4 page 1	Gicleur 0.50-45° s-steinen	Oertli Réf fabricant: 052370
	4 page 1	Gicleur 0.50-60° s-steinen	Oertli Réf fabricant: 056206
	4 page 1	Gicleur 0.60-45° s-steinen	Oertli Réf fabricant: 052371
	4 page 1	Gicleur 0.65-45° s-steinen	Oertli Réf fabricant: 103141
	4 page 1	Gicleur 0.75-45° s-steinen	Oertli Réf fabricant: 052373
	4 page 1	Gicleur 0.85-45°s-steinen	Oertli Réf fabricant: 052374
	4 page 1	Gicleur 1.00-45°s-steinen	Oertli Réf fabricant: 052376
	5 page 1	Gicleur 0.60-60° w-delavan	Oertli Réf fabricant: 101730
	5 page 1	Ligne gicl. rechauffee ...	Oertli Réf fabricant: 103732
	5 page 1	Ligne gicleur sans chauf. ...	Oertli Réf fabricant: 103730
	6 page 1	Tube de flamme ...	Oertli Réf fabricant: 103767
	6 page 1	Tube de flamme fks 10 ...	Oertli Réf fabricant: 103734
	6 page 1	Tube de flamme fks 40	Oertli Réf fabricant: 103736
	7 page 1	Etoile de centrage oes 131	Oertli Réf fabricant: 103294
	7 page 1	Etoile de centrage oes 134	Oertli Réf fabricant: 103394
	7 page 1	Tete de flamme fks 20 ...	Oertli Réf fabricant: 103295
	7 page 1	Tete de flamme fks 30 ...	Oertli Réf fabricant: 103392
	8 page 1	Cellule mz-770s	Oertli Réf fabricant: 101949
	9 page 1	Bobine electrovanne danfoss	Oertli Réf fabricant: 101977
	10 page 1	Moteur 70w srbfu 0.09/2-b 52	Oertli Réf fabricant: 103738	avec délai sur devis
	11 page 1	Pompe fioul bfp21 l3l ...	Oertli Réf fabricant: 101630
	12 page 1	Filtre fioul pompe danfoss	Oertli Réf fabricant: 101845	avec délai sur devis
	13 page 1	Flexible	Oertli Réf fabricant: 961849
	14 page 1	Socle cable( bruleur sans ...	Oertli Réf fabricant: 102102
	14 page 1	Socle relais ( bruleur ...	Oertli Réf fabricant: 102104
	15 page 1	Coffret de securite tf874 ...	Oertli Réf fabricant: 101755
	16 page 1	Transformateur allumage ...	Oertli Réf fabricant: 101653
	17 page 1	Turbine ventilateur 160 x 32	Oertli Réf fabricant: 103740
	18 page 1	Electrode allumage	Oertli Réf fabricant: 103300
	19 page 1	Cable allumage	Oertli Réf fabricant: 103744
	20 page 1	Capot p1+/p1.2	Oertli Réf fabricant: 103934	avec délai sur devis
	30 page 1	Accouplements moteur atb ...	Oertli Réf fabricant: 101663
	31 page 1	Vis reglage ligne gicleur	Oertli Réf fabricant: 103493
	32 page 1	Materiel special	Oertli Réf fabricant: 101757	avec délai sur devis
	33 page 1	Connecteur male 7 plots	Oertli Réf fabricant: 100180
	34 page 1	Sachet visserie	Oertli Réf fabricant: 101756

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Brûleur Oertli OES 130 L (88885519) ainsi que des liens vers les articles Oertli. En parcourant la page Oertli, vous pourrez également trouver toutes les pièces Oertli présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
