Unité interne Daikin FWXT10AATV3CL

Gamme Altherma

page 1

page 2

Position

Schéma

5025072	Bordure esthetique laterale	1

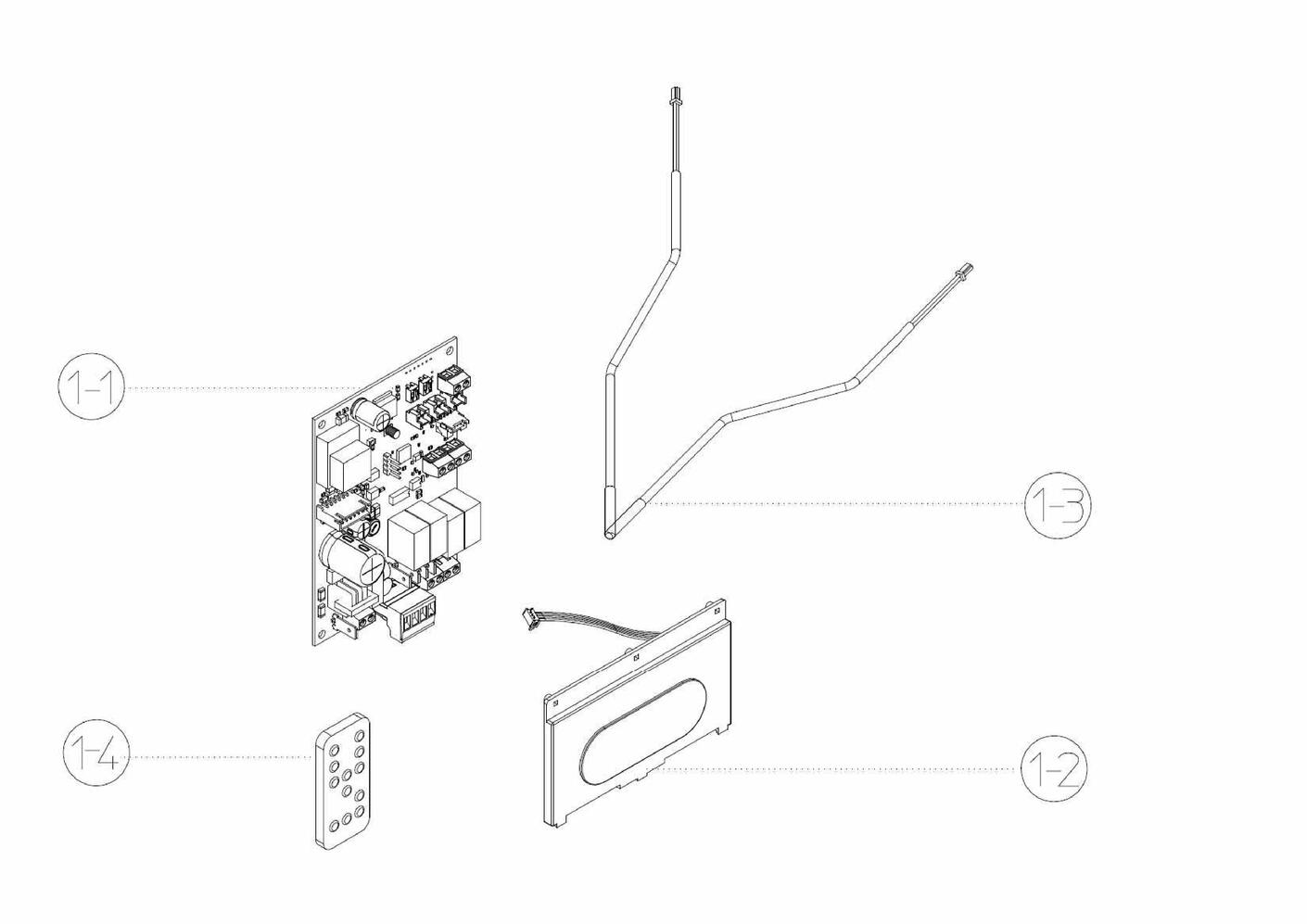

5037155	Pcb fwxt v171128	1-1
5037280	Display	1-2
5024986	Air probe water ntc sensor	1-3
5035992	Teleco. ir rn276236a	1-4
5039178	Frontal panel wall mod.400 sx for cmd touch	2
5025061	Moteur ventilateur inverter / fwxv15aatv FLWD 89-22	3
5025022	Cross flow fan rotor 400	4
5025079	Volet pivotant mod.400	5
5025095	Heat exchanger 400	6
5025078	Step motor	7
5042419	Central condense drain pan mod.400+insul	8
5025053	Habillage bas cote mur rn210191b299	9
5025076	Habillage plaque droite rn213580c299	10
5042422	Condense drain pan right side	11
5025056	Lower fan anti-intrusion grill mod.400	12
5025031	Filter mod.400	13
5024990	Back crosspiece assembled mod 400	14
5025091	Support mural (2pcs)	15
5025015	Raccord prolongation r282405a	16
5025082	Swing flap plastic left support	17
5025074	Habillage plaque gauche rn213581c299	18
5025067	Support de rabat pivotant a droite	19
5042423	Frontal panel wall dx remoting mod.400	20
5024996	Back insulator + cochlea wall 400	21
5025083	Plaque superieure assy	22
5025021	Fan elas. support + ensemble roulement e	23
5025016	Electronic board box	_
5039181	Electronic board cover	_
_	Kit eca689 (-0q00)	_
5037438	Motor cable right hand side hydraulic connection	_
_	Motorized 2-way valve	_
_	Motorized 3-way valve	_

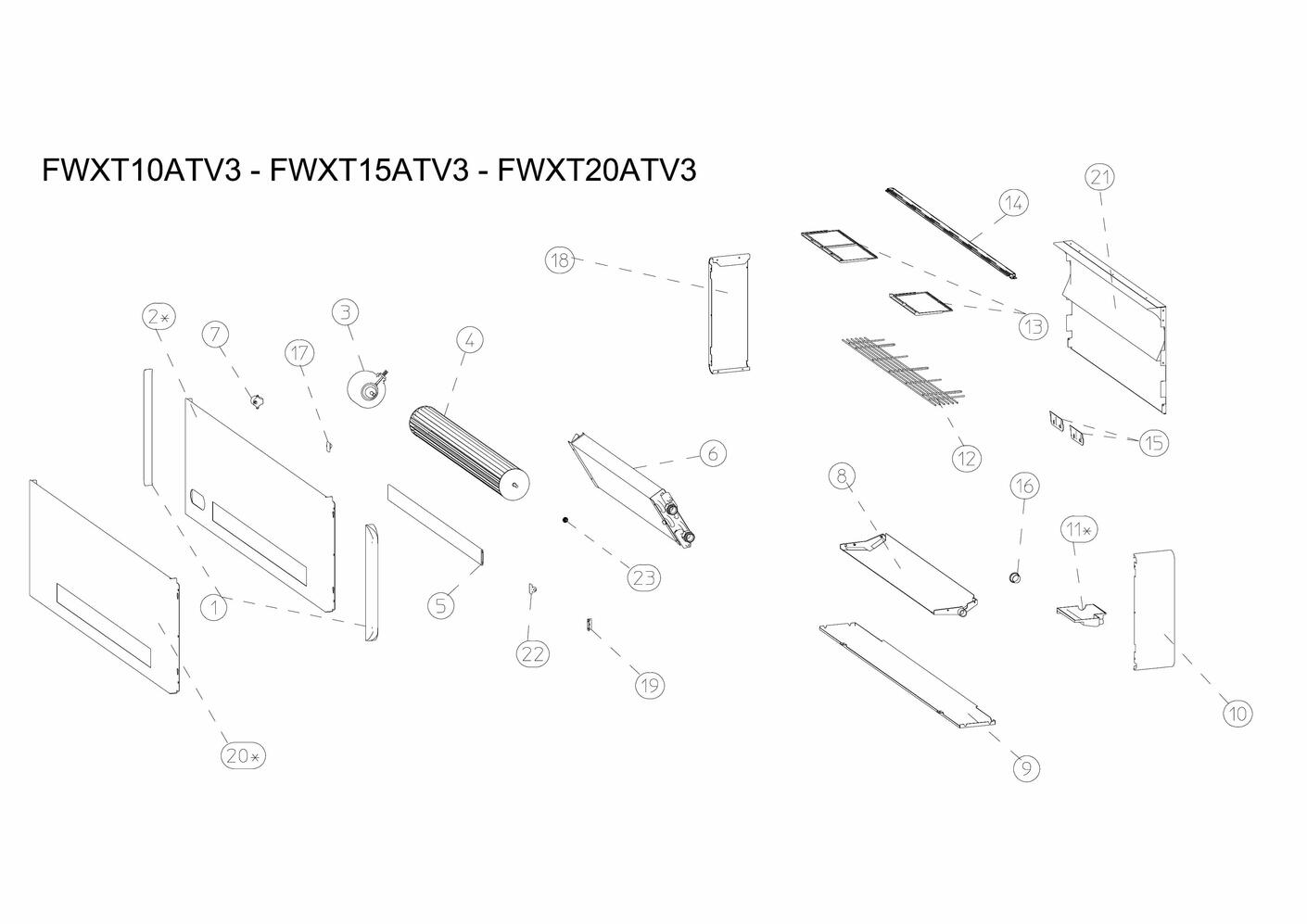

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte

Pièces détachées contenues dans cet appareil Unité interne Daikin FWXT10AATV3CL


Position vue éclatée

Article

Référence fabricant

Disponibilité et prix

Bordure esthetique laterale

Code article PEX: 683082

Daikin

Réf fabricant: 5025072

± 3 jours ouvrés

63,32 € TTC

Pcb fwxt v171128

Code article PEX: 683991

Daikin

Réf fabricant: 5037155

± 3 jours ouvrés

645,40 € TTC

Display

Code article PEX: 684017

Daikin

Réf fabricant: 5037280

± 3 jours ouvrés

259,04 € TTC

Air probe water ntc sensor

Code article PEX: 683058

Daikin

Réf fabricant: 5024986

± 3 jours ouvrés

57,58 € TTC

Teleco. ir rn276236a

Code article PEX: 683595

Daikin

Réf fabricant: 5035992

± 3 jours ouvrés

98,05 € TTC

2 page 2

Frontal panel wall mod.400 sx for cmd touch

Daikin

Réf fabricant: 5039178

avec délai

sur devis

Moteur ventilateur inverter / fwxv15aatv

Code article PEX: 683081

Daikin

Réf fabricant: 5025061

± 3 jours ouvrés

204,22 € TTC

Cross flow fan rotor 400

Code article PEX: 683069

Daikin

Réf fabricant: 5025022

± 3 jours ouvrés

130,44 € TTC

Volet pivotant mod.400

Code article PEX: 744643

Daikin

Réf fabricant: 5025079

± 3 jours ouvrés

125,32 € TTC

6 page 1

Heat exchanger 400

Daikin

Réf fabricant: 5025095

avec délai

sur devis

Step motor

Code article PEX: 683088

Daikin

Réf fabricant: 5025078

± 3 jours ouvrés

65,46 € TTC

Central condense drain pan mod.400+insul

Code article PEX: 685450

Daikin

Réf fabricant: 5042419

± 3 jours ouvrés

91,45 € TTC

Habillage bas cote mur rn210191b299

Code article PEX: 683077

Daikin

Réf fabricant: 5025053

± 3 jours ouvrés

126,65 € TTC

Habillage plaque droite rn213580c299

Code article PEX: 683086

Daikin

Réf fabricant: 5025076

± 3 jours ouvrés

153,10 € TTC

Condense drain pan right side

Code article PEX: 685453

Daikin

Réf fabricant: 5042422

± 3 jours ouvrés

59,15 € TTC

12 page 1

Lower fan anti-intrusion grill mod.400

Daikin

Réf fabricant: 5025056

avec délai

sur devis

13 page 1

Filter mod.400

Daikin

Réf fabricant: 5025031

avec délai

sur devis

14 page 1

Back crosspiece assembled mod 400

Daikin

Réf fabricant: 5024990

avec délai

sur devis

Support mural (2pcs)

Code article PEX: 744645

Daikin

Réf fabricant: 5025091

± 3 jours ouvrés

56,58 € TTC

Raccord prolongation r282405a

Code article PEX: 683066

Daikin

Réf fabricant: 5025015

± 3 jours ouvrés

23,20 € TTC

17 page 2

Swing flap plastic left support

Daikin

Réf fabricant: 5025082

avec délai

sur devis

Habillage plaque gauche rn213581c299

Code article PEX: 683084

Daikin

Réf fabricant: 5025074

± 3 jours ouvrés

153,10 € TTC

Support de rabat pivotant a droite

Code article PEX: 744642

Daikin

Réf fabricant: 5025067

± 3 jours ouvrés

56,68 € TTC

Frontal panel wall dx remoting mod.400

Code article PEX: 685454

Daikin

Réf fabricant: 5042423

± 3 jours ouvrés

147,43 € TTC

21 page 1

Back insulator + cochlea wall 400

Daikin

Réf fabricant: 5024996

avec délai

sur devis

Plaque superieure assy

Code article PEX: 744644

Daikin

Réf fabricant: 5025083

± 3 jours ouvrés

38,53 € TTC

Fan elas. support + ensemble roulement e

Code article PEX: 744637

Daikin

Réf fabricant: 5025021

± 3 jours ouvrés

62,96 € TTC

_ page 2

Electronic board box

Daikin

Réf fabricant: 5025016

avec délai

sur devis

_ page 1

Electronic board cover

Daikin

Réf fabricant: 5039181

avec délai

sur devis

_ page 1

Kit eca689 (-0q00)

Daikin

Réf fabricant: _

avec délai

sur devis

_ page 1

Motor cable right hand side hydraulic connection

Daikin

Réf fabricant: 5037438

avec délai

sur devis

_ page 2

Motorized 2-way valve

Daikin

Réf fabricant: _

avec délai

sur devis

Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FWXT10AATV3CL ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.
