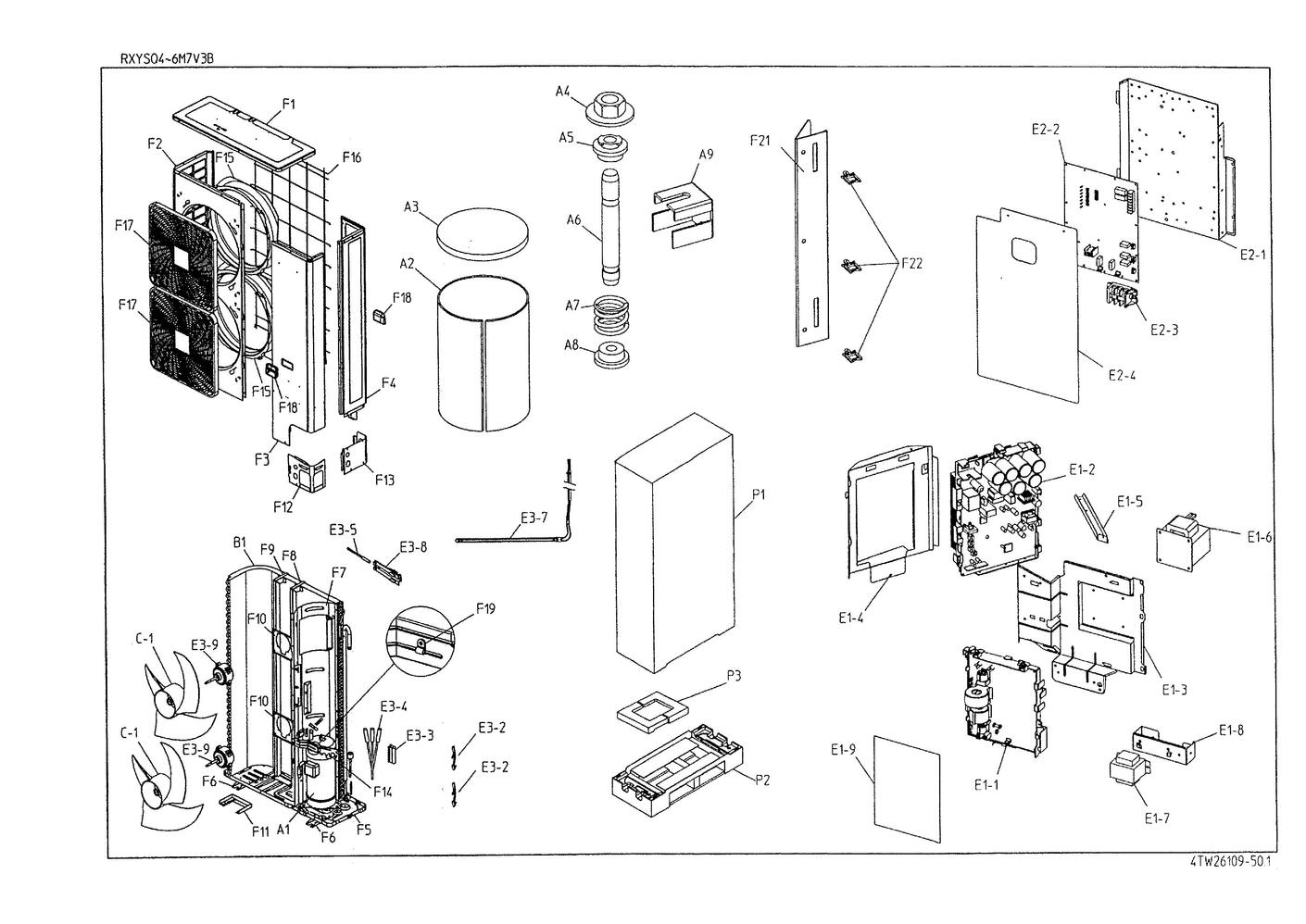

| Photo | Position vue éclatée | Article | Référence fabricant | Disponibilité et prix | |
|
| A1 page 1 | Compressor | Daikin Réf fabricant: 1432617 | avec délai sur devis | |
|
| A2 page 1 | Housse isolation comp. jt160 3p100605-1 | Daikin | ± 3 jours ouvrés 101,10 € TTC | |
|
| A3 page 1 | Isolation compresseur 4p100019-1 | Daikin | ± 3 jours ouvrés sur devis | |
|
| A4 page 1 | Nut with washer | Daikin Réf fabricant: 390204 | avec délai sur devis | |
|
| A5 page 1 | Support sup ressort | Daikin | ± 3 jours ouvrés sur devis | |
|
| A6 page 1 | Bolt for compressor | Daikin Réf fabricant: 0650234 | avec délai sur devis | |
|
| A7 page 1 | Mounting spring | Daikin Réf fabricant: 1179613 | avec délai sur devis | |
|
| A8 page 1 | Spring holder lower (2) w405039-2a | Daikin | ± 3 jours ouvrés sur devis | |
|
| A9 page 1 | Transportation metal | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| B1 page 1 | Heat exchanger assy | Daikin Réf fabricant: 218091P | avec délai sur devis | |
|
| B2-1 page 1 | Vanne d arret 2sa58048 | Daikin | ± 3 jours ouvrés 261,70 € TTC | |
|
| B2-10 page 1 | Bouteille liquide 3p116283-1 | Daikin | obsolète | |
|
| B2-11 page 1 | Capteur pression hp | Daikin | ± 3 jours ouvrés 297,38 € TTC | |
|
| B2-12 page 1 | Service port assy (spare part) | Daikin Réf fabricant: 271103P | avec délai sur devis | |
|
| B2-13 page 1 | High pressure sensor | Daikin Réf fabricant: 1420296 | avec délai sur devis | |
|
| B2-14 page 1 | Low pressure sensor | Daikin Réf fabricant: 1527313 | avec délai sur devis | |
|
| B2-15 page 1 | Solenoid valve coil (hot gas) | Daikin Réf fabricant: 1440719 | avec délai sur devis | |
|
| B2-16 page 1 | Solenoid valve coil (rec. gas purge) | Daikin Réf fabricant: 1440726 | avec délai sur devis | |
|
| B2-2 page 1 | Solenoid valve body | Daikin Réf fabricant: 1411519 | avec délai sur devis | |
|
| B2-3 page 1 | Capillary tube | Daikin Réf fabricant: 1499418 | avec délai sur devis | |
|
| B2-4 page 1 | Filter | Daikin Réf fabricant: 232078 | avec délai sur devis | |
|
| B2-5 page 1 | Filter | Daikin Réf fabricant: 0975539 | avec délai sur devis | |
|
| B2-6 page 1 | Check valve gauge fitt. | Daikin Réf fabricant: 292637 | avec délai sur devis | |
|
| B2-7 page 1 | Four way valve body | Daikin Réf fabricant: 1420582 | avec délai sur devis | |
|
| B2-8 page 1 | Pressure control valve | Daikin Réf fabricant: 1411494 | avec délai sur devis | |
|
| B2-9 page 1 | Strainer | Daikin Réf fabricant: 1301340 | avec délai sur devis | |
|
| B3-1 page 1 | Corps electr edm-b15ygdm-1 2sa50046-1-ke | Daikin | ± 3 jours ouvrés 168,58 € TTC | |
|
| B3-10 page 1 | Liquid receiver assy | Daikin Réf fabricant: 300983P | avec délai sur devis | |
|
| B3-11 page 1 | Liq. receiver mounting plate | Daikin Réf fabricant: 300984P | avec délai sur devis | |
|
| B3-12 page 1 | Liq. receiver mounting plate | Daikin Réf fabricant: 300985P | avec délai sur devis | |
|
| B3-13 page 1 | Liq. receiver mounting plate | Daikin Réf fabricant: 300986P | avec délai sur devis | |
|
| B3-14 page 1 | Clamp pipe | Daikin Réf fabricant: 350027 | avec délai sur devis | |
|
| B3-2 page 1 | Double tube heat exchanger assy | Daikin Réf fabricant: 300980P | avec délai sur devis | |
|
| B3-3 page 1 | Filtre fi233 r3269031-7b | Daikin | ± 3 jours ouvrés 58,02 € TTC | |
|
| B3-4 page 1 | Check valve assy | Daikin Réf fabricant: 1278983 | avec délai sur devis | |
|
| B3-5 page 1 | Corps detenteur 2sa50046-2-ke | Daikin | obsolète | |
|
| B3-6 page 1 | Filter | Daikin Réf fabricant: 0650265 | avec délai sur devis | |
|
| B3-7 page 1 | Stop valve | Daikin Réf fabricant: 1434846 | avec délai sur devis | |
|
| B3-8 page 1 | Ebm type driving part assy | Daikin Réf fabricant: 1408203 | avec délai sur devis | |
|
| B3-9 page 1 | Collier fixation tube 4pa61016-1 | Daikin | ± 3 jours ouvrés 8,94 € TTC | |
|
| B4-1 page 1 | Ecrou 3/8 r18/25d | Daikin | obsolète | |
|
| B4-2 page 1 | Ecrou raccordement tube 5/8 ex 11250004a | Daikin | ± 3 jours ouvrés 28,51 € TTC | |
|
| B4-3 page 1 | Bouchon 3/8"" | Daikin | ± 3 jours ouvrés 6,60 € TTC | |
|
| B4-4 page 1 | Raccord flare 5/8 | Daikin | ± 3 jours ouvrés 7,00 € TTC | |
|
| B4-5 page 1 | Valve cap | Daikin Réf fabricant: 1395718 | avec délai sur devis | |
|
| B4-6 page 1 | Stop valve cap | Daikin Réf fabricant: 8454328 | avec délai sur devis | |
|
| C-1 page 1 | Propeller fan | Daikin Réf fabricant: 1419931 | avec délai sur devis | |
|
| E1-1 page 1 | Pcb assy (noise filter) | Daikin Réf fabricant: 1524934 | avec délai sur devis | |
|
| E1-2 page 1 | Inverter pcb assy | Daikin Réf fabricant: 1524941 | avec délai sur devis | |
|
| E1-3 page 1 | El. compo mounting plate | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| E1-4 page 1 | El. compo mounting plate | Daikin Réf fabricant: 1499463 | avec délai sur devis | |
|
| E1-5 page 1 | Reinforce plate | Daikin Réf fabricant: 1432840 | avec délai sur devis | |
|
| E1-6 page 1 | Reactance rmx(s)-d | Daikin | ± 3 jours ouvrés 376,79 € TTC | |
|
| E1-7 page 1 | Transformateur tr33h20r4 rxysq4-6m | Daikin | ± 3 jours ouvrés 177,24 € TTC | |
|
| E1-8 page 1 | El. compo mounting plate | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| E1-9 page 1 | El. compo box upper cover | Daikin Réf fabricant: 1499470 | avec délai sur devis | |
|
| E2-1 page 1 | El. compo mounting plate (2) | Daikin Réf fabricant: 1499564 | avec délai sur devis | |
|
| E2-2 page 1 | Pcb assy (main) | Daikin Réf fabricant: 1524958 | avec délai sur devis | |
|
| E2-3 page 1 | Terminal strip | Daikin Réf fabricant: 1499643 | avec délai sur devis | |
|
| E2-4 page 1 | El compo box lower cover | Daikin Réf fabricant: 1499487 | avec délai sur devis | |
|
| E3-1 page 1 | Sonde refoulement 3p121625-1 | Daikin | ± 3 jours ouvrés 58,27 € TTC | |
|
| E3-2 page 1 | Support sonde 4pa38890-1 | Daikin | obsolète | |
|
| E3-3 page 1 | Support sonde 4pa18309-3 | Daikin | ± 3 jours ouvrés sur devis | |
|
| E3-4 page 1 | Ensemble sondes r2,4,5t 3p121626-1 | Daikin | ± 3 jours ouvrés 106,66 € TTC | |
|
| E3-5 page 1 | Sonde d air st9303-7 l=1600 3pa50504-7 | Daikin | ± 3 jours ouvrés 35,76 € TTC | |
|
| E3-6 page 1 | Bobine vanne 4 voies rzp125dv1 | Daikin | ± 3 jours ouvrés 74,11 € TTC | |
|
| E3-7 page 1 | Resistance carter 33w 220v 2pc02049-4 | Daikin | ± 3 jours ouvrés 140,44 € TTC | |
|
| E3-8 page 1 | Support sonde 3p003863-1 | Daikin | ± 3 jours ouvrés 8,87 € TTC | |
|
| E3-9 page 1 | Dc fan motor | Daikin Réf fabricant: 1485572 | | |
|
| F1 page 1 | Tole de dessus rzq71b7v3b | Daikin | ± 3 jours ouvrés sur devis | |
|
| F10 page 1 | Fan motor mounting plate | Daikin Réf fabricant: 1511008 | avec délai sur devis | |
|
| F11 page 1 | Fan motor stand | Daikin Réf fabricant: 1510997 | avec délai sur devis | |
|
| F12 page 1 | Cover | Daikin Réf fabricant: 388508P | avec délai sur devis | |
|
| F13 page 1 | Piping cover (rear) | Daikin Réf fabricant: 388507P | avec délai sur devis | |
|
| F14 page 1 | Stop valve mounting plate | Daikin Réf fabricant: 388506P | avec délai sur devis | |
|
| F15 page 1 | Bell mouth | Daikin Réf fabricant: 1409794 | avec délai sur devis | |
|
| F16 page 1 | Suction grill | Daikin Réf fabricant: 322632P | avec délai sur devis | |
|
| F17 page 1 | Grille de soufflage ry71b7v1 | Daikin | ± 3 jours ouvrés sur devis | |
|
| F18 page 1 | H_poignee 3pa53354-1 | Daikin | ± 3 jours ouvrés sur devis | |
|
| F19 page 1 | Cable clamp (d=5,2mm) | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| F2 page 1 | Front plate (1) sticking method | Daikin Réf fabricant: 300651P | avec délai sur devis | |
|
| F20 page 1 | Support plate el compo box | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| F21 page 1 | El compo mounting plate | Daikin Réf fabricant: 1511154 | avec délai sur devis | |
|
| F22 page 1 | Cable holder | Daikin Réf fabricant: 388389P | avec délai sur devis | |
|
| F3 page 1 | Tole de face 2 rxysq/m | Daikin | obsolète | |
|
| F4 page 1 | Tole arriere droite rzq100/125b | Daikin | ± 3 jours ouvrés 244,03 € TTC | |
|
| F5 page 1 | Bottom frame | Daikin Réf fabricant: 308621P | avec délai sur devis | |
|
| F6 page 1 | Installation leg (painted) | Daikin Réf fabricant: 388501P | avec délai sur devis | |
|
| F7 page 1 | Partition plate | Daikin Réf fabricant: 388341P | avec délai sur devis | |
|
| F8 page 1 | Fan motor stand leg | Daikin Réf fabricant: 1510959 | avec délai sur devis | |
|
| F9 page 1 | Fan motor stand leg | Daikin Réf fabricant: 1510973 | avec délai sur devis | |
|
| P1 page 1 | Packing case p/m | Daikin Réf fabricant: P3174 | avec délai sur devis | |
|
| P2 page 1 | Bottom tray assy | Daikin Réf fabricant: P3170 | avec délai sur devis | |
|
| P3 page 1 | Cushion top | Daikin Réf fabricant: P3171 | avec délai sur devis | |
