Unité externe Daikin RXYSQ12ARY6

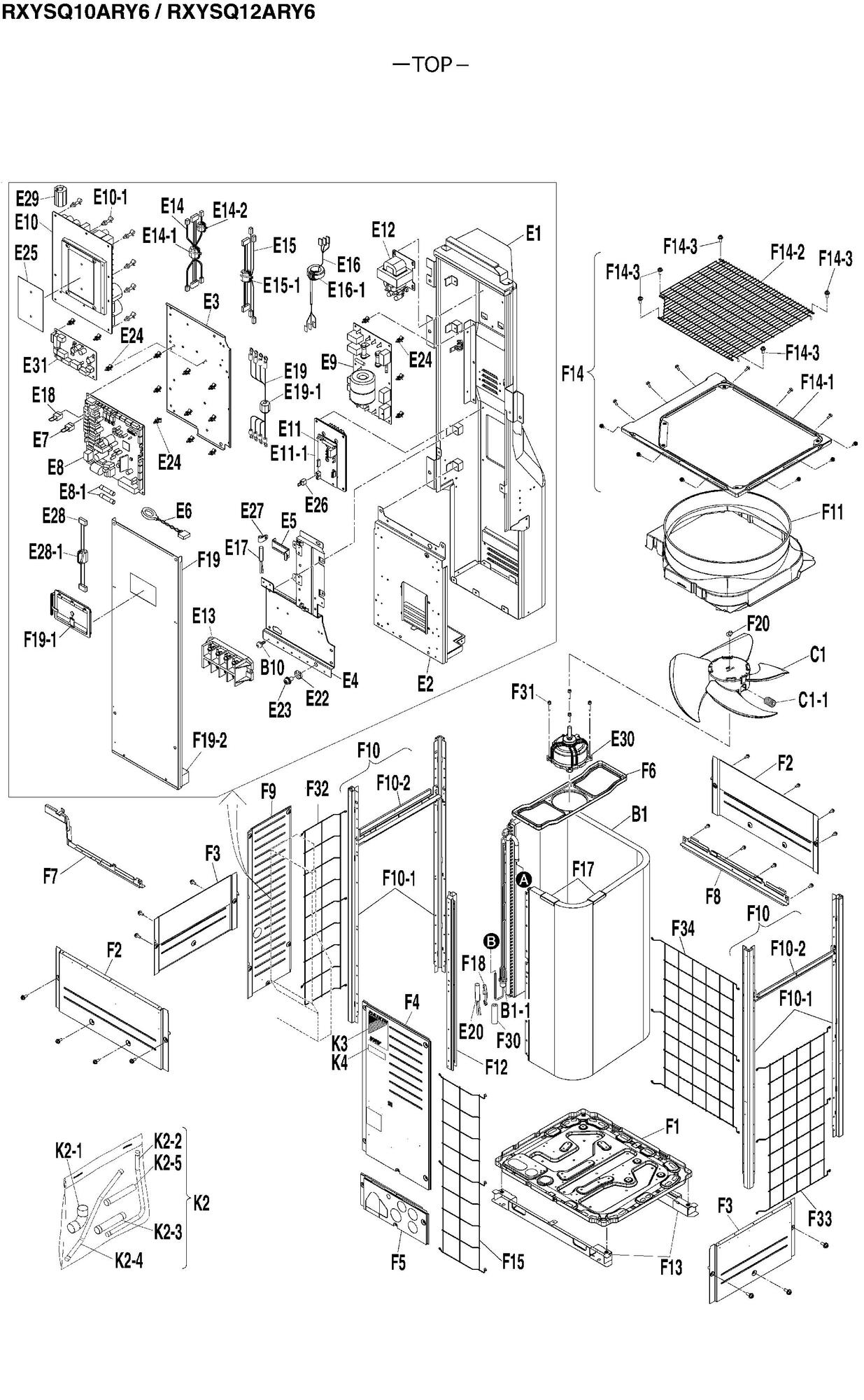

page 1

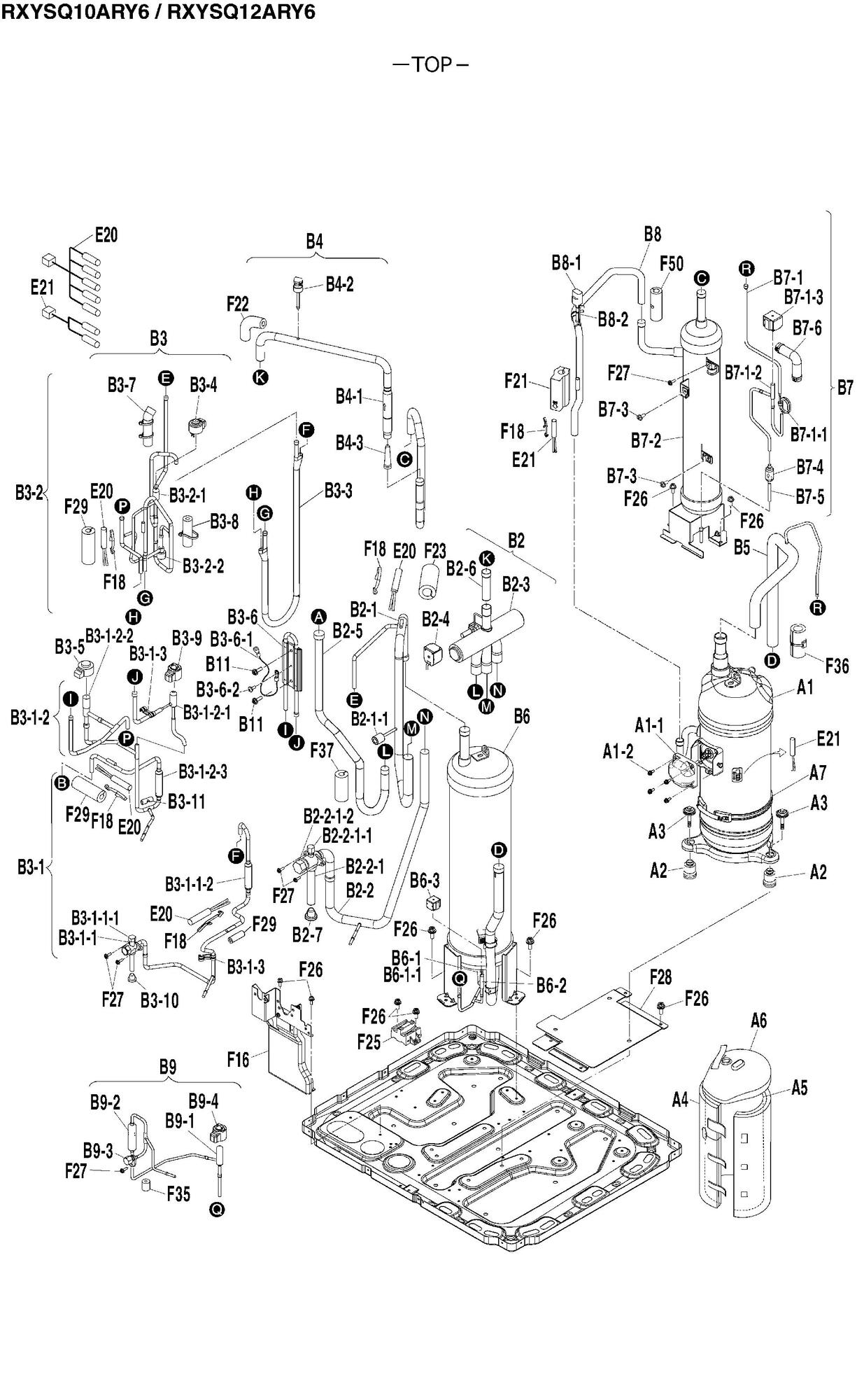

page 2
Pièces détachées Unité externe Daikin RXYSQ12ARY6 chez Pièces Express


Référence fabricant
Position Schéma
2532154 Scroll compressor JT16KBVDYR@TF A1
4022255 Terminal cover assy. A1-1
_ Grounding terminal M6 X 25 A1-2
7002457 Terminal cover assy. A1-3
_ Grounding terminal M6 X 26 A1-4
9982659 Terminal cover assy. A1-5
_ Grounding terminal M6 X 27 A1-6
12962861 Terminal cover assy. A1-7
_ Grounding terminal M6 X 28 A1-8
4012570 Soundproof/ compressor A10
4012571 Soundproof/ compressor A11
2133355 Sound insulator/ compressor A12
4022280 Crank case heater 240V 33W A13
127810J Silent bloc 4p082917-1 A14
2311775 Compressor mounting bolt assy. A15
4012570 Soundproof/ compressor A16
4012571 Soundproof/ compressor A17
2133355 Sound insulator/ compressor A18
4022280 Crank case heater 240V 33W A19
127810J Silent bloc 4p082917-1 A2
5512356 Scroll compressor JT16KBVDYR@TF A2
127810J Silent bloc 4p082917-1 A20
2311775 Compressor mounting bolt assy. A21
4012570 Soundproof/ compressor A22
4012571 Soundproof/ compressor A23
2133355 Sound insulator/ compressor A24
4022280 Crank case heater 240V 33W A25
2311775 Compressor mounting bolt assy. A3
8492558 Scroll compressor JT16KBVDYR@TF A3
11472760 Scroll compressor JT16KBVDYR@TF A4
4012570 Soundproof/ compressor A4
4012571 Soundproof/ compressor A5
2133355 Sound insulator/ compressor A6
4022280 Crank case heater 240V 33W A7
127810J Silent bloc 4p082917-1 A8
2311775 Compressor mounting bolt assy. A9
4903602 Plate finned coil heat exch. assy. B1
4901616 Distributor assy. B1-1
4901616 Distributor assy. B1-2
4901616 Distributor assy. B1-3
4901616 Distributor assy. B1-4
4903602 Plate finned coil heat exch. assy. B2
_ Refrigerant pipe assy. B2
_ Refrigerant pipe assy. (1) B2-1
6024295 Capteur de pression bp 3s481003-2 NSK-BH017D-385 B2-1-1
6024296 Low pressure sensor NSK-BH017D-386 B2-1-2
6024297 Low pressure sensor NSK-BH017D-387 B2-1-3
6024298 Low pressure sensor NSK-BH017D-388 B2-1-4
_ Refrigerant pipe B2-10
_ Refrigerant pipe (2) B2-11
4905553 Sealed rubber plug B2-12
6019596 Corps vanne 4 voies vlv stf-h0731 STF-H0733 B2-13
6026470 Coil/ four way valve STF-H01AJ1962B3 B2-14
_ Refrigerant pipe B2-15
_ Refrigerant pipe (2) B2-16
4909453 Sealed rubber plug B2-17
6019596 Corps vanne 4 voies vlv stf-h0731 STF-H0734 B2-18
6026470 Coil/ four way valve STF-H01AJ1962B4 B2-19
_ Refrigerant pipe assy. (1) B2-2
_ Refrigerant pipe assy. (2) B2-2
_ Gas stop valve assy. B2-2-1
2104681 Stop valve B2-2-1-1
2116831 Bouchon vanne 4p302501-1 H30 B2-2-1-2
2104681 Stop valve B2-2-1-3
2116831 Bouchon vanne 4p302501-1 H31 B2-2-1-4
2104681 Stop valve B2-2-1-5
2116831 Bouchon vanne 4p302501-1 H32 B2-2-1-6
2104681 Stop valve B2-2-1-7
2116831 Bouchon vanne 4p302501-1 H33 B2-2-1-8
_ Gas stop valve assy. B2-2-2
_ Gas stop valve assy. B2-2-3
_ Gas stop valve assy. B2-2-4
_ Refrigerant pipe B2-20
_ Refrigerant pipe (2) B2-21
4913353 Sealed rubber plug B2-22
6019596 Corps vanne 4 voies vlv stf-h0731 STF-H0731 B2-3
_ Refrigerant pipe assy. (1) B2-3
_ Refrigerant pipe assy. (2) B2-3
6026470 Coil/ four way valve STF-H01AJ1962B1 B2-4
_ Refrigerant pipe assy. (1) B2-4
_ Refrigerant pipe assy. (2) B2-4
_ Refrigerant pipe B2-5
_ Refrigerant pipe assy. (2) B2-5
_ Refrigerant pipe (2) B2-6
4901653 Sealed rubber plug B2-7
6019596 Corps vanne 4 voies vlv stf-h0731 STF-H0732 B2-8
6026470 Coil/ four way valve STF-H01AJ1962B2 B2-9
4903602 Plate finned coil heat exch. assy. B3
_ Refrigerant pipe assy. B3
4903603 Liquid pipe assy. B3-1
_ Liquid pipe assy. (1) B3-1-1
_ Liquid stop valve assy. B3-1-1-1
4012781 Filter 100MESH B3-1-1-2
_ Liquid stop valve assy. B3-1-1-3
4012781 Filter 100MESH B3-1-1-4
_ Liquid stop valve assy. B3-1-1-5
4012781 Filter 100MESH B3-1-1-6
_ Liquid stop valve assy. B3-1-1-7
4012781 Filter 100MESH B3-1-1-8
_ Liquid pipe assy. (1) B3-1-2
4903604 Liquid pipe assy. (2) B3-1-2
2204606 Body/ electronic exp. valve (ref. jacket) UKV-25D263 B3-1-2-1
2204606 Body/ electronic exp. valve (ref. jacket) UKV-25D266 B3-1-2-10
1996469 Corps detendeur 3sa50100-1 PAM-BA2YGDM-4 B3-1-2-11
4012781 Filter 100MESH B3-1-2-12
1996469 Corps detendeur 3sa50100-1 PAM-BA2YGDM-1 B3-1-2-2
4012781 Filter 100MESH B3-1-2-3
2204606 Body/ electronic exp. valve (ref. jacket) UKV-25D264 B3-1-2-4
1996469 Corps detendeur 3sa50100-1 PAM-BA2YGDM-2 B3-1-2-5
4012781 Filter 100MESH B3-1-2-6
2204606 Body/ electronic exp. valve (ref. jacket) UKV-25D265 B3-1-2-7
1996469 Corps detendeur 3sa50100-1 PAM-BA2YGDM-3 B3-1-2-8
4012781 Filter 100MESH B3-1-2-9
_ Liquid pipe assy. (1) B3-1-3
4903604 Liquid pipe assy. (2) B3-1-3
1505111 Pipe clamp plate B3-1-3
_ Liquid pipe assy. (1) B3-1-4
4903604 Liquid pipe assy. (2) B3-1-4
1505111 Pipe clamp plate B3-1-4
4903604 Liquid pipe assy. (2) B3-1-5
1505111 Pipe clamp plate B3-1-5
1505111 Pipe clamp plate B3-1-6
4903605 Heat sink assy. B3-10
4012782 Thermal insulation tube B3-10
5009792 Ensemble echangeur double tube 3p291546- B3-11
4012783 Pipe insulation pipe cover B3-11
4012520 Bobine / vanne exp. electronique B3-12
4022265 Coil/ electronic exp. valve (ref. jacket) B3-12
4020935 Coil/ electronic exp. valve (main) B3-13
4012782 Thermal insulation tube B3-13
4903605 Heat sink assy. B3-14
4012783 Pipe insulation pipe cover B3-14
4022265 Coil/ electronic exp. valve (ref. jacket) B3-15
5009792 Ensemble echangeur double tube 3p291546- B3-15
4012520 Bobine / vanne exp. electronique B3-16
4020935 Coil/ electronic exp. valve (main) B3-17
4907503 Liquid pipe assy. B3-2
4022264 Liquid pipe assy. (3) B3-2
2114455 Corps detendeur cam-bd18dm-1 B3-2-1
6025452 Pressure control valve 4.0MPA B3-2-2
2114455 Corps detendeur cam-bd18dm-1 B3-2-3
6025452 Pressure control valve 4.0MPA B3-2-4
2114455 Corps detendeur cam-bd18dm-1 B3-2-5
6025452 Pressure control valve 4.0MPA B3-2-6
2114455 Corps detendeur cam-bd18dm-1 B3-2-7
6025452 Pressure control valve 4.0MPA B3-2-8
5009792 Ensemble echangeur double tube 3p291546- B3-3
4911403 Liquid pipe assy. B3-3
4022264 Liquid pipe assy. (3) B3-3
4012520 Bobine / vanne exp. electronique B3-4
4915303 Liquid pipe assy. B3-4
4022264 Liquid pipe assy. (3) B3-4
4020935 Coil/ electronic exp. valve (main) B3-5
4022264 Liquid pipe assy. (3) B3-5
4903605 Heat sink assy. B3-6
6019742 Wire harness B3-6-1
2103640 Hex. bolt B3-6-2
6019742 Wire harness B3-6-3
2103640 Hex. bolt B3-6-4
6019742 Wire harness B3-6-5
2103640 Hex. bolt B3-6-6
5009792 Ensemble echangeur double tube 3p291546- B3-7
4012782 Thermal insulation tube B3-7
4012520 Bobine / vanne exp. electronique B3-8
4012783 Pipe insulation pipe cover B3-8
4020935 Coil/ electronic exp. valve (main) B3-9
4022265 Coil/ electronic exp. valve (ref. jacket) B3-9
4903602 Plate finned coil heat exch. assy. B4
_ Refrigerant pipe assy. B4
_ Refrigerant pipe assy. B5


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXYSQ12ARY6



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
A1 page 1 Scroll compressor

Daikin
Réf fabricant: 2532154
avec délai
sur devis
A1-1 page 1 Terminal cover assy.

Daikin
Réf fabricant: 4022255
avec délai
sur devis
A1-2 page 1 Grounding terminal

Daikin
Réf fabricant: _
avec délai
sur devis
A1-3 page 1 Terminal cover assy.

Daikin
Réf fabricant: 7002457
avec délai
sur devis
A1-4 page 1 Grounding terminal

Daikin
Réf fabricant: _
avec délai
sur devis
A1-5 page 1 Terminal cover assy.

Daikin
Réf fabricant: 9982659
avec délai
sur devis
A1-6 page 1 Grounding terminal

Daikin
Réf fabricant: _
avec délai
sur devis
A1-7 page 2 Terminal cover assy.

Daikin
Réf fabricant: 12962861
avec délai
sur devis
A1-8 page 1 Grounding terminal

Daikin
Réf fabricant: _
avec délai
sur devis
A10 page 1 Soundproof/ compressor

Daikin
Réf fabricant: 4012570
avec délai
sur devis
A11 page 1 Soundproof/ compressor

Daikin
Réf fabricant: 4012571
avec délai
sur devis
A12 page 1 Sound insulator/ compressor

Daikin
Réf fabricant: 2133355
avec délai
sur devis
A13 page 1 Crank case heater

Daikin
Réf fabricant: 4022280
avec délai
sur devis
Silent bloc 4p082917-1 Daikin 127810J
Silent bloc 4p082917-1
Code article PEX: 439011
Daikin
Réf fabricant: 127810J
± 3 jours ouvrés
14,68 € TTC
A15 page 2 Compressor mounting bolt assy.

Daikin
Réf fabricant: 2311775
avec délai
sur devis
A16 page 1 Soundproof/ compressor

Daikin
Réf fabricant: 4012570
avec délai
sur devis
A17 page 2 Soundproof/ compressor

Daikin
Réf fabricant: 4012571
avec délai
sur devis
A18 page 2 Sound insulator/ compressor

Daikin
Réf fabricant: 2133355
avec délai
sur devis
A19 page 2 Crank case heater

Daikin
Réf fabricant: 4022280
avec délai
sur devis
Silent bloc 4p082917-1 Daikin 127810J
Silent bloc 4p082917-1
Code article PEX: 439011
Daikin
Réf fabricant: 127810J
± 3 jours ouvrés
14,68 € TTC
A2 page 1 Scroll compressor

Daikin
Réf fabricant: 5512356
avec délai
sur devis
Silent bloc 4p082917-1 Daikin 127810J
Silent bloc 4p082917-1
Code article PEX: 439011
Daikin
Réf fabricant: 127810J
± 3 jours ouvrés
14,68 € TTC
A21 page 1 Compressor mounting bolt assy.

Daikin
Réf fabricant: 2311775
avec délai
sur devis
A22 page 1 Soundproof/ compressor

Daikin
Réf fabricant: 4012570
avec délai
sur devis
A23 page 1 Soundproof/ compressor

Daikin
Réf fabricant: 4012571
avec délai
sur devis
A24 page 2 Sound insulator/ compressor

Daikin
Réf fabricant: 2133355
avec délai
sur devis
A25 page 2 Crank case heater

Daikin
Réf fabricant: 4022280
avec délai
sur devis
A3 page 2 Compressor mounting bolt assy.

Daikin
Réf fabricant: 2311775
avec délai
sur devis
A3 page 2 Scroll compressor

Daikin
Réf fabricant: 8492558
avec délai
sur devis
A4 page 1 Scroll compressor

Daikin
Réf fabricant: 11472760
avec délai
sur devis
A4 page 1 Soundproof/ compressor

Daikin
Réf fabricant: 4012570
avec délai
sur devis
A5 page 1 Soundproof/ compressor

Daikin
Réf fabricant: 4012571
avec délai
sur devis
A6 page 2 Sound insulator/ compressor

Daikin
Réf fabricant: 2133355
avec délai
sur devis
A7 page 1 Crank case heater

Daikin
Réf fabricant: 4022280
avec délai
sur devis
Silent bloc 4p082917-1 Daikin 127810J
Silent bloc 4p082917-1
Code article PEX: 439011
Daikin
Réf fabricant: 127810J
± 3 jours ouvrés
14,68 € TTC
A9 page 2 Compressor mounting bolt assy.

Daikin
Réf fabricant: 2311775
avec délai
sur devis
B1 page 2 Plate finned coil heat exch. assy.

Daikin
Réf fabricant: 4903602
avec délai
sur devis
B1-1 page 1 Distributor assy.

Daikin
Réf fabricant: 4901616
avec délai
sur devis
B2 page 2 Plate finned coil heat exch. assy.

Daikin
Réf fabricant: 4903602
avec délai
sur devis
B2 page 2 Refrigerant pipe assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Capteur de pression bp 3s481003-2 Daikin 6024295
Capteur de pression bp 3s481003-2
Code article PEX: 457410
Daikin
Réf fabricant: 6024295
± 3 jours ouvrés
227,18 € TTC
B2-1-2 page 1 Low pressure sensor

Daikin
Réf fabricant: 6024296
avec délai
sur devis
B2-1-3 page 1 Low pressure sensor

Daikin
Réf fabricant: 6024297
avec délai
sur devis
B2-1-4 page 2 Low pressure sensor

Daikin
Réf fabricant: 6024298
avec délai
sur devis
B2-10 page 2 Refrigerant pipe

Daikin
Réf fabricant: _
avec délai
sur devis
B2-12 page 2 Sealed rubber plug

Daikin
Réf fabricant: 4905553
avec délai
sur devis
Corps vanne 4 voies vlv stf-h0731 Daikin 6019596
Corps vanne 4 voies vlv stf-h0731
Code article PEX: 457336
Daikin
Réf fabricant: 6019596
± 3 jours ouvrés
249,24 € TTC
B2-14 page 2 Coil/ four way valve

Daikin
Réf fabricant: 6026470
avec délai
sur devis
B2-15 page 1 Refrigerant pipe

Daikin
Réf fabricant: _
avec délai
sur devis
B2-17 page 2 Sealed rubber plug

Daikin
Réf fabricant: 4909453
avec délai
sur devis
Corps vanne 4 voies vlv stf-h0731 Daikin 6019596
Corps vanne 4 voies vlv stf-h0731
Code article PEX: 457336
Daikin
Réf fabricant: 6019596
± 3 jours ouvrés
249,24 € TTC
B2-19 page 1 Coil/ four way valve

Daikin
Réf fabricant: 6026470
avec délai
sur devis
B2-2 page 1 Refrigerant pipe assy. (1)

Daikin
Réf fabricant: _
avec délai
sur devis
B2-2-1-1 page 1 Stop valve

Daikin
Réf fabricant: 2104681
avec délai
sur devis
Bouchon vanne 4p302501-1 Daikin 2116831
Bouchon vanne 4p302501-1
Code article PEX: 444531
Daikin
Réf fabricant: 2116831
± 3 jours ouvrés
27,52 € TTC
B2-2-1-3 page 1 Stop valve

Daikin
Réf fabricant: 2104681
avec délai
sur devis
Bouchon vanne 4p302501-1 Daikin 2116831
Bouchon vanne 4p302501-1
Code article PEX: 444531
Daikin
Réf fabricant: 2116831
± 3 jours ouvrés
27,52 € TTC
B2-2-1-5 page 2 Stop valve

Daikin
Réf fabricant: 2104681
avec délai
sur devis
Bouchon vanne 4p302501-1 Daikin 2116831
Bouchon vanne 4p302501-1
Code article PEX: 444531
Daikin
Réf fabricant: 2116831
± 3 jours ouvrés
27,52 € TTC
B2-2-1-7 page 1 Stop valve

Daikin
Réf fabricant: 2104681
avec délai
sur devis
Bouchon vanne 4p302501-1 Daikin 2116831
Bouchon vanne 4p302501-1
Code article PEX: 444531
Daikin
Réf fabricant: 2116831
± 3 jours ouvrés
27,52 € TTC
B2-2-2 page 1 Gas stop valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B2-22 page 1 Sealed rubber plug

Daikin
Réf fabricant: 4913353
avec délai
sur devis
Corps vanne 4 voies vlv stf-h0731 Daikin 6019596
Corps vanne 4 voies vlv stf-h0731
Code article PEX: 457336
Daikin
Réf fabricant: 6019596
± 3 jours ouvrés
249,24 € TTC
B2-3 page 1 Refrigerant pipe assy. (1)

Daikin
Réf fabricant: _
avec délai
sur devis
B2-4 page 2 Coil/ four way valve

Daikin
Réf fabricant: 6026470
avec délai
sur devis
B2-4 page 1 Refrigerant pipe assy. (1)

Daikin
Réf fabricant: _
avec délai
sur devis
B2-7 page 1 Sealed rubber plug

Daikin
Réf fabricant: 4901653
avec délai
sur devis
Corps vanne 4 voies vlv stf-h0731 Daikin 6019596
Corps vanne 4 voies vlv stf-h0731
Code article PEX: 457336
Daikin
Réf fabricant: 6019596
± 3 jours ouvrés
249,24 € TTC
B2-9 page 2 Coil/ four way valve

Daikin
Réf fabricant: 6026470
avec délai
sur devis
B3 page 2 Plate finned coil heat exch. assy.

Daikin
Réf fabricant: 4903602
avec délai
sur devis
B3 page 1 Refrigerant pipe assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B3-1 page 1 Liquid pipe assy.

Daikin
Réf fabricant: 4903603
avec délai
sur devis
B3-1-1 page 1 Liquid pipe assy. (1)

Daikin
Réf fabricant: _
avec délai
sur devis
B3-1-1-2 page 1 Filter

Daikin
Réf fabricant: 4012781
avec délai
sur devis
B3-1-1-3 page 2 Liquid stop valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B3-1-1-4 page 2 Filter

Daikin
Réf fabricant: 4012781
avec délai
sur devis
B3-1-1-5 page 2 Liquid stop valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B3-1-1-6 page 1 Filter

Daikin
Réf fabricant: 4012781
avec délai
sur devis
B3-1-1-7 page 2 Liquid stop valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B3-1-1-8 page 1 Filter

Daikin
Réf fabricant: 4012781
avec délai
sur devis
B3-1-2 page 2 Liquid pipe assy. (1)

Daikin
Réf fabricant: _
avec délai
sur devis
B3-1-2 page 1 Liquid pipe assy. (2)

Daikin
Réf fabricant: 4903604
avec délai
sur devis
B3-1-2-1 page 2 Body/ electronic exp. valve (ref. jacket)

Daikin
Réf fabricant: 2204606
avec délai
sur devis
Corps detendeur 3sa50100-1 Daikin 1996469
Corps detendeur 3sa50100-1
Code article PEX: 444061
Daikin
Réf fabricant: 1996469
± 3 jours ouvrés
177,16 € TTC
B3-1-2-12 page 1 Filter

Daikin
Réf fabricant: 4012781
avec délai
sur devis
Corps detendeur 3sa50100-1 Daikin 1996469
Corps detendeur 3sa50100-1
Code article PEX: 444061
Daikin
Réf fabricant: 1996469
± 3 jours ouvrés
177,16 € TTC
B3-1-2-3 page 1 Filter

Daikin
Réf fabricant: 4012781
avec délai
sur devis
B3-1-2-4 page 1 Body/ electronic exp. valve (ref. jacket)

Daikin
Réf fabricant: 2204606
avec délai
sur devis
Corps detendeur 3sa50100-1 Daikin 1996469
Corps detendeur 3sa50100-1
Code article PEX: 444061
Daikin
Réf fabricant: 1996469
± 3 jours ouvrés
177,16 € TTC
B3-1-2-6 page 2 Filter

Daikin
Réf fabricant: 4012781
avec délai
sur devis
B3-1-2-7 page 2 Body/ electronic exp. valve (ref. jacket)

Daikin
Réf fabricant: 2204606
avec délai
sur devis
Corps detendeur 3sa50100-1 Daikin 1996469
Corps detendeur 3sa50100-1
Code article PEX: 444061
Daikin
Réf fabricant: 1996469
± 3 jours ouvrés
177,16 € TTC
B3-1-2-9 page 1 Filter

Daikin
Réf fabricant: 4012781
avec délai
sur devis
B3-1-3 page 1 Liquid pipe assy. (1)

Daikin
Réf fabricant: _
avec délai
sur devis
B3-1-3 page 1 Liquid pipe assy. (2)

Daikin
Réf fabricant: 4903604
avec délai
sur devis
B3-1-3 page 1 Pipe clamp plate

Daikin
Réf fabricant: 1505111
avec délai
sur devis
B3-1-4 page 1 Liquid pipe assy. (1)

Daikin
Réf fabricant: _
avec délai
sur devis
B3-1-4 page 1 Liquid pipe assy. (2)

Daikin
Réf fabricant: 4903604
avec délai
sur devis
B3-1-4 page 1 Pipe clamp plate

Daikin
Réf fabricant: 1505111
avec délai
sur devis
B3-1-5 page 1 Liquid pipe assy. (2)

Daikin
Réf fabricant: 4903604
avec délai
sur devis
B3-1-5 page 2 Pipe clamp plate

Daikin
Réf fabricant: 1505111
avec délai
sur devis
B3-10 page 2 Heat sink assy.

Daikin
Réf fabricant: 4903605
avec délai
sur devis
B3-10 page 2 Thermal insulation tube

Daikin
Réf fabricant: 4012782
avec délai
sur devis
Ensemble echangeur double tube 3p291546- Daikin 5009792
Ensemble echangeur double tube 3p291546-
Code article PEX: 452839
Daikin
Réf fabricant: 5009792
± 3 jours ouvrés
90,06 € TTC
B3-11 page 1 Pipe insulation pipe cover

Daikin
Réf fabricant: 4012783
avec délai
sur devis
Bobine / vanne exp. electronique Daikin 4012520
Bobine / vanne exp. electronique
Code article PEX: 744282
Daikin
Réf fabricant: 4012520
± 3 jours ouvrés
61,08 € TTC
B3-12 page 1 Coil/ electronic exp. valve (ref. jacket)

Daikin
Réf fabricant: 4022265
avec délai
sur devis
B3-13 page 1 Coil/ electronic exp. valve (main)

Daikin
Réf fabricant: 4020935
avec délai
sur devis
B3-13 page 1 Thermal insulation tube

Daikin
Réf fabricant: 4012782
avec délai
sur devis
B3-14 page 1 Heat sink assy.

Daikin
Réf fabricant: 4903605
avec délai
sur devis
B3-14 page 1 Pipe insulation pipe cover

Daikin
Réf fabricant: 4012783
avec délai
sur devis
B3-15 page 2 Coil/ electronic exp. valve (ref. jacket)

Daikin
Réf fabricant: 4022265
avec délai
sur devis
Ensemble echangeur double tube 3p291546- Daikin 5009792
Ensemble echangeur double tube 3p291546-
Code article PEX: 452839
Daikin
Réf fabricant: 5009792
± 3 jours ouvrés
90,06 € TTC
Bobine / vanne exp. electronique Daikin 4012520
Bobine / vanne exp. electronique
Code article PEX: 744282
Daikin
Réf fabricant: 4012520
± 3 jours ouvrés
61,08 € TTC
B3-17 page 1 Coil/ electronic exp. valve (main)

Daikin
Réf fabricant: 4020935
avec délai
sur devis
B3-2 page 1 Liquid pipe assy.

Daikin
Réf fabricant: 4907503
avec délai
sur devis
B3-2 page 2 Liquid pipe assy. (3)

Daikin
Réf fabricant: 4022264
avec délai
sur devis
Corps detendeur cam-bd18dm-1 Daikin 2114455
Corps detendeur cam-bd18dm-1
Code article PEX: 444517
Daikin
Réf fabricant: 2114455
± 3 jours ouvrés
73,16 € TTC
B3-2-2 page 1 Pressure control valve

Daikin
Réf fabricant: 6025452
avec délai
sur devis
Corps detendeur cam-bd18dm-1 Daikin 2114455
Corps detendeur cam-bd18dm-1
Code article PEX: 444517
Daikin
Réf fabricant: 2114455
± 3 jours ouvrés
73,16 € TTC
B3-2-4 page 1 Pressure control valve

Daikin
Réf fabricant: 6025452
avec délai
sur devis
Corps detendeur cam-bd18dm-1 Daikin 2114455
Corps detendeur cam-bd18dm-1
Code article PEX: 444517
Daikin
Réf fabricant: 2114455
± 3 jours ouvrés
73,16 € TTC
B3-2-6 page 1 Pressure control valve

Daikin
Réf fabricant: 6025452
avec délai
sur devis
Corps detendeur cam-bd18dm-1 Daikin 2114455
Corps detendeur cam-bd18dm-1
Code article PEX: 444517
Daikin
Réf fabricant: 2114455
± 3 jours ouvrés
73,16 € TTC
B3-2-8 page 2 Pressure control valve

Daikin
Réf fabricant: 6025452
avec délai
sur devis
Ensemble echangeur double tube 3p291546- Daikin 5009792
Ensemble echangeur double tube 3p291546-
Code article PEX: 452839
Daikin
Réf fabricant: 5009792
± 3 jours ouvrés
90,06 € TTC
B3-3 page 1 Liquid pipe assy.

Daikin
Réf fabricant: 4911403
avec délai
sur devis
B3-3 page 2 Liquid pipe assy. (3)

Daikin
Réf fabricant: 4022264
avec délai
sur devis
Bobine / vanne exp. electronique Daikin 4012520
Bobine / vanne exp. electronique
Code article PEX: 744282
Daikin
Réf fabricant: 4012520
± 3 jours ouvrés
61,08 € TTC
B3-4 page 2 Liquid pipe assy.

Daikin
Réf fabricant: 4915303
avec délai
sur devis
B3-4 page 1 Liquid pipe assy. (3)

Daikin
Réf fabricant: 4022264
avec délai
sur devis
B3-5 page 1 Coil/ electronic exp. valve (main)

Daikin
Réf fabricant: 4020935
avec délai
sur devis
B3-5 page 2 Liquid pipe assy. (3)

Daikin
Réf fabricant: 4022264
avec délai
sur devis
B3-6 page 2 Heat sink assy.

Daikin
Réf fabricant: 4903605
avec délai
sur devis
B3-6-1 page 1 Wire harness

Daikin
Réf fabricant: 6019742
avec délai
sur devis
B3-6-2 page 2 Hex. bolt

Daikin
Réf fabricant: 2103640
avec délai
sur devis
B3-6-3 page 2 Wire harness

Daikin
Réf fabricant: 6019742
avec délai
sur devis
B3-6-4 page 1 Hex. bolt

Daikin
Réf fabricant: 2103640
avec délai
sur devis
B3-6-5 page 1 Wire harness

Daikin
Réf fabricant: 6019742
avec délai
sur devis
B3-6-6 page 2 Hex. bolt

Daikin
Réf fabricant: 2103640
avec délai
sur devis
Ensemble echangeur double tube 3p291546- Daikin 5009792
Ensemble echangeur double tube 3p291546-
Code article PEX: 452839
Daikin
Réf fabricant: 5009792
± 3 jours ouvrés
90,06 € TTC
B3-7 page 1 Thermal insulation tube

Daikin
Réf fabricant: 4012782
avec délai
sur devis
Bobine / vanne exp. electronique Daikin 4012520
Bobine / vanne exp. electronique
Code article PEX: 744282
Daikin
Réf fabricant: 4012520
± 3 jours ouvrés
61,08 € TTC
B3-8 page 2 Pipe insulation pipe cover

Daikin
Réf fabricant: 4012783
avec délai
sur devis
B3-9 page 2 Coil/ electronic exp. valve (main)

Daikin
Réf fabricant: 4020935
avec délai
sur devis
B3-9 page 2 Coil/ electronic exp. valve (ref. jacket)

Daikin
Réf fabricant: 4022265
avec délai
sur devis
B4 page 2 Plate finned coil heat exch. assy.

Daikin
Réf fabricant: 4903602
avec délai
sur devis
B4 page 1 Refrigerant pipe assy.

Daikin
Réf fabricant: _
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXYSQ12ARY6 ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
