Unité externe Daikin RXYSQ12TRY6

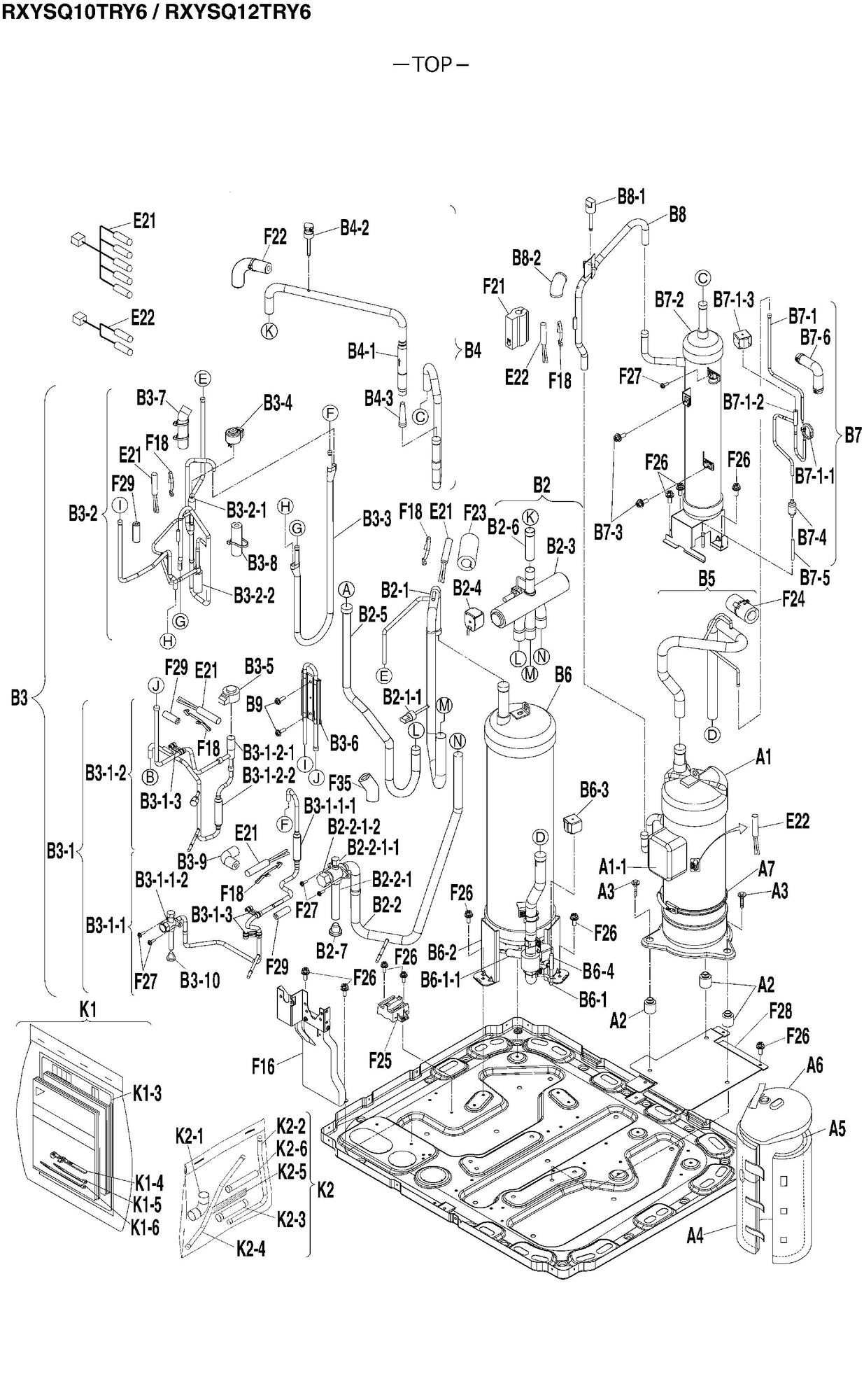

page 1
page 2
Pièces détachées Unité externe Daikin RXYSQ12TRY6 chez Pièces Express


Référence fabricant
Position Schéma
2532521 Scroll compressor JT15JBVDKYR@TF A1
1944918 Terminal cover A1-1
127810J Silent bloc 4p082917-1 A2
162531J Boulon de fixation 4p158863-1 A3
4012570 Soundproof/ compressor A4
4012571 Soundproof/ compressor A5
2133355 Sound insulator/ compressor A6
2015938 Crank case heater 200V 33W A7
4901615 Heat exchanger assy. B1
4901616 Distributor assy. B1-1
119839J Tapping screw M5X 12 B10
_ Refrigerant pipe assy. B2
_ Refrigerant pipe assy. (1) B2-1
6024295 Capteur de pression bp 3s481003-2 NSK-BH017D-385 L=2000 B2-1-1
_ Refrigerant pipe assy. (2) B2-2
_ Gas stop valve assy. B2-2-1
2104681 Stop valve B2-2-1-1
2116831 Bouchon vanne 4p302501-1 B2-2-1-2
6019596 Corps vanne 4 voies vlv stf-h0731 STF-H0731 B2-3
6019634 Bobine vanne 4 voies vlv l=1600 STF-H01AJ1962A1 L=1600 B2-4
_ Refrigerant pipe B2-5
_ Refrigerant pipe (2) B2-6
4901653 Sealed rubber plug B2-7
_ Liquid pipe assy. B3
_ Liquid pipe assy. B3-1
_ Liquid pipe assy. (1) B3-1-1
4012781 Filter 100MESH B3-1-1-1
_ Liquid stop valve assy. B3-1-1-2
_ Liquid pipe assy. (2) B3-1-2
1996469 Corps detendeur 3sa50100-1 PAM-BA2YGDM-1 B3-1-2-1
4012781 Filter 100MESH B3-1-2-2
1505111 Pipe clamp plate B3-1-3
4901619 Sealed rubber plug B3-10
4901618 Liquid pipe assy. (3) B3-2
2114455 Corps detendeur cam-bd18dm-1 CAM-BD18DM-1 B3-2-1
1991750 R* capteur de pression 3sa51010-1 DPR-343DQ73 B3-2-2
5009792 Ensemble echangeur double tube 3p291546- B3-3
4012520 Bobine / vanne exp. electronique CAM-MD12DM-83 B3-4
4012522 Bobine detendeur electronique PAM-MD12DM-6 B3-5
4012524 Dissipateur de chaleur 4p322309-1 NO MODEL NAME B3-6
4012782 Thermal insulation tube B3-7
4012783 Pipe insulation pipe cover B3-8
4012784 Thermal insulation tube B3-9
4901654 Discharge pipe assy. B4
2008769 Check valve LCVP15-7 B4-1
6024294 Capteur de pression hp 3s481004-2 NSK-BH042D-388 L=2000 B4-2
2096331 Refrigerant strainer 100MESH B4-3
4012575 Suction pipe assy. B5
4901621 Accumulator assy. B6
4901622 Oil return pipe B6-1
232005J Filtre ligne compr.fi 222 r3269031-7 FI222 B6-1-1
4901623 Accumulator leg B6-2
4012531 Bobine electrovanne vlv(acc) fq-a0522g-0 FQ-A0522G-001129 L=2500 B6-3
4012530 Body/ solenoid vlv (acc.) fdf2a95 FDF2A95 B6-4
4901655 Oil separator assy. B7
4012577 Discharge pipe assy. B7-1
4012578 Capillary tube B7-1-1
4012530 Body/ solenoid vlv (acc.) fdf2a95 FDF2A95 B7-1-2
4012535 Coil/ solenoid valve (oil1) FQ-A0522G-001085 L=2500 B7-1-3
4901656 Oil separator assy. B7-2
827103J Hex. tapping screw M5X 12 B7-3
4012537 Filtre refrigerant 3p277773-11 - 100mesh 100MESH B7-4
4012785 Discharge pipe B7-5
4012794 Thermal insulation tube B7-6
4012580 Discharge pipe assy. (comp) B8
2092997 Pressostat hp acb-4ub97w 3p275828-1 ACB-1UB107W OFF:4.0MPA ON:3.0MPA B8-1
4012613 Thermal insulation tube B8-2
4013464 Hex. bolt M5 B9
2098337 Helice p68l11s 3p159687-1 P68L11S C1
057178J Vis six pans m10x12 M10X 12 C1-1
4901626 Switch box assy. E1
4012582 Platine inverter pc1116-1 2p309908-1 PC1116-1(C) E10
380401J Carte verrouill. esp. r3428091-2 E10-1
4012547 Printed circuit assy. (fan) PC13001-3(A) E11
4012548 Pcb mounting plate assy. E11-1
4012583 Reactor 36.5A/0.97MH E12
070681J Bornier de raccordement ex0706810 HP-DT100-4P-L2 600V 100A (L1-L3/N) E13
4012584 Wire harness assy. A1P(X20A) - A3P(X4A) E14
113479J Ferrite 3eb76042-1 KRCBC160928B E14-1
4012585 Wire harness assy. A1P(X28A) - A3P(X6A) E15
4008841 Filtre magnetique 3p257822-1 ESD-SR-100 E15-1
4012586 Wire harness assy. (fan) E16
6018262 Ferrite core SFT-72SNBLC-026K E16-1
4012587 Wire harness assy. (comp.) E17
130283J Filtre de ligne 4p084712-1 FT-25M55J-CTY E17-1
4012552 Thermistor (air) ST0603 L=830 E18
135234J Connecteur vhr-2n-rouge 4pa05237-6 VHR-2N E19
4901627 Switch box assy. E2
4012553 Fan motor DFA55B1 8P 500W E20
4012554 Thermistor assy. ST1104/ST1105/ST1104/ST1104/ST1104 E21
4012588 Thermistor (m1c discharge)(m1c body) ST8606/ST8606 E22
066578J Rondelle 4pa50120 E23
080714J Vis m8 x 16 4pa52362-16 M8X 16 E24
4012788 Insulation sheet (tf rubber) E25
380402J Support platine r3458091-1 E26
4901628 Electric compo. mounting plate E3
_ Electric compo. assy. E30
4013774 Switch box E30-1
4013775 Pcb mounting plate E30-2
4015147 Platine ec0686(b) 2p191916-3 EC0686(B) E30-3
380401J Carte verrouill. esp. r3428091-2 E30-4
094235J Rubber bush E30-5
4901629 Electric compo. mounting plate E4
4901630 Set plate/ thermistor E5
2113577 Capteur de contrôle chr-6z-e-x CHR-6Z-E-X E6
4901631 Printed circuit assy. (main) EB14010-1(C) E8
1786446 Fusible 3ea89007-2 2183.15MXP 250V 3.15A E8-1
4012581 Platine (filtre bruit) 2p336706-1 FN388-Y-1(A) E9
4901632 Bottom frame F1
4901639 Side panel assy. F10
4901640 Support F10-1
4902321 Stay (side) assy. F10-2
4901641 Bell mouth F11
4901642 Mounting plate F12
4901643 Bracket F13
4901644 Top plate assy. F14
4901645 Top plate F14-1
4901646 Discharge grille F14-2
025047J Vis tolerie m5x12 4sa01112-12 M5X 12 F14-3
4902312 Protection net (front) F15
_ Mounting plate/ stop valve F16
4901647 Hold plate assy. F17
042396J Support sonde 4pa38890-1 F18
4901648 Cover/ switch box F19
4901649 Inspection hole assy. F19-1
4013567 Sealing material F19-2
4901633 Front plate F2
4901650 Cover/ motor shaft F20
4013910 Thermal insulation F21
_ Thermal insulation tube F22
055045J Insulation tube/ liquid line OD46X ID26 F23
4902316 Weight F24
4012568 Piping cushion rubber F25
_ Hex. head tapping screw F26
035654J Hex. socket screw M5X 16 F27
4901657 Compressor mounting plate F28
144290J Heat insulation tube F29
4901634 Side plate (upper) F3
_ Thermal insulation tube F30
4013460 Hex. head tapping screw M6 F31
4902313 Protection net (left) F32
4902314 Protection net (right) F33
4902315 Protection net (back) F34
4013644 Thermal insulation tube F35
4901635 Front plate (for 54 stage) F4
_ Electric compo. assy. F40
4013776 Cover/ switch box F40-1
035655J Hex. tapping screw M5X 12 F41
827103J Hex. tapping screw M5X 12 F42
4901636 Front plate (lower) F5
4901637 Motor mounting plate F6
_ Stay (front) F7
_ Stay (rear) F8
4901638 Front plate (for 54 stage) F9
_ Accessory set (manual) K1
_ Additional ref. charge label K1-3
065036J Clip/ wire harness K1-4
980774J Collier t-30r (rohs) ne43027-4 K1-5
980772J Clamp/ lead wire K1-6
_ Accessory set (pipe) K2
1799257 L-type joint K2-1
4012592 Auxiliary pipe K2-2
_ Auxiliary pipe gas side front K2-3
4012594 Auxiliary pipe K2-4
4901659 Indication label K2-5
1791532 Auxiliary pipe gas side bottom K2-6
_ Brand name label K3
4901652 Label (warning) K4


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité externe Daikin RXYSQ12TRY6



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
A1 page 1 Scroll compressor

Daikin
Réf fabricant: 2532521
avec délai
sur devis
A1-1 page 1 Terminal cover

Daikin
Réf fabricant: 1944918
avec délai
sur devis
Silent bloc 4p082917-1 Daikin 127810J
Silent bloc 4p082917-1
Code article PEX: 439011
Daikin
Réf fabricant: 127810J
± 3 jours ouvrés
14,68 € TTC
Boulon de fixation 4p158863-1 Daikin 162531J
Boulon de fixation 4p158863-1
Code article PEX: 441487
Daikin
Réf fabricant: 162531J
± 3 jours ouvrés
10,09 € TTC
A4 page 2 Soundproof/ compressor

Daikin
Réf fabricant: 4012570
avec délai
sur devis
A5 page 2 Soundproof/ compressor

Daikin
Réf fabricant: 4012571
avec délai
sur devis
A6 page 1 Sound insulator/ compressor

Daikin
Réf fabricant: 2133355
avec délai
sur devis
A7 page 1 Crank case heater

Daikin
Réf fabricant: 2015938
avec délai
sur devis
B1 page 2 Heat exchanger assy.

Daikin
Réf fabricant: 4901615
avec délai
sur devis
B1-1 page 2 Distributor assy.

Daikin
Réf fabricant: 4901616
avec délai
sur devis
B10 page 1 Tapping screw

Daikin
Réf fabricant: 119839J
avec délai
sur devis
B2 page 2 Refrigerant pipe assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Capteur de pression bp 3s481003-2 Daikin 6024295
Capteur de pression bp 3s481003-2
Code article PEX: 457410
Daikin
Réf fabricant: 6024295
± 3 jours ouvrés
227,18 € TTC
B2-2 page 2 Refrigerant pipe assy. (2)

Daikin
Réf fabricant: _
avec délai
sur devis
B2-2-1-1 page 1 Stop valve

Daikin
Réf fabricant: 2104681
avec délai
sur devis
Bouchon vanne 4p302501-1 Daikin 2116831
Bouchon vanne 4p302501-1
Code article PEX: 444531
Daikin
Réf fabricant: 2116831
± 3 jours ouvrés
27,52 € TTC
Corps vanne 4 voies vlv stf-h0731 Daikin 6019596
Corps vanne 4 voies vlv stf-h0731
Code article PEX: 457336
Daikin
Réf fabricant: 6019596
± 3 jours ouvrés
249,24 € TTC
Bobine vanne 4 voies vlv l=1600 Daikin 6019634
Bobine vanne 4 voies vlv l=1600
Code article PEX: 457339
Daikin
Réf fabricant: 6019634
± 3 jours ouvrés
34,45 € TTC
B2-5 page 2 Refrigerant pipe

Daikin
Réf fabricant: _
avec délai
sur devis
B2-7 page 1 Sealed rubber plug

Daikin
Réf fabricant: 4901653
avec délai
sur devis
B3 page 1 Liquid pipe assy.

Daikin
Réf fabricant: _
avec délai
sur devis
B3-1-1-1 page 1 Filter

Daikin
Réf fabricant: 4012781
avec délai
sur devis
B3-1-1-2 page 1 Liquid stop valve assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Corps detendeur 3sa50100-1 Daikin 1996469
Corps detendeur 3sa50100-1
Code article PEX: 444061
Daikin
Réf fabricant: 1996469
± 3 jours ouvrés
177,16 € TTC
B3-1-2-2 page 2 Filter

Daikin
Réf fabricant: 4012781
avec délai
sur devis
B3-1-3 page 1 Pipe clamp plate

Daikin
Réf fabricant: 1505111
avec délai
sur devis
B3-10 page 1 Sealed rubber plug

Daikin
Réf fabricant: 4901619
avec délai
sur devis
B3-2 page 2 Liquid pipe assy. (3)

Daikin
Réf fabricant: 4901618
avec délai
sur devis
Corps detendeur cam-bd18dm-1 Daikin 2114455
Corps detendeur cam-bd18dm-1
Code article PEX: 444517
Daikin
Réf fabricant: 2114455
± 3 jours ouvrés
73,16 € TTC
R* capteur de pression 3sa51010-1 Daikin 1991750
R* capteur de pression 3sa51010-1
Code article PEX: 444041
Daikin
Réf fabricant: 1991750
± 3 jours ouvrés
180,90 € TTC
Ensemble echangeur double tube 3p291546- Daikin 5009792
Ensemble echangeur double tube 3p291546-
Code article PEX: 452839
Daikin
Réf fabricant: 5009792
± 3 jours ouvrés
90,06 € TTC
Bobine / vanne exp. electronique Daikin 4012520
Bobine / vanne exp. electronique
Code article PEX: 744282
Daikin
Réf fabricant: 4012520
± 3 jours ouvrés
61,08 € TTC
Bobine detendeur electronique Daikin 4012522
Bobine detendeur electronique
Code article PEX: 448503
Daikin
Réf fabricant: 4012522
± 3 jours ouvrés
93,90 € TTC
Dissipateur de chaleur 4p322309-1 Daikin 4012524
Dissipateur de chaleur 4p322309-1
Code article PEX: 448505
Daikin
Réf fabricant: 4012524
± 3 jours ouvrés
161,27 € TTC
B3-7 page 2 Thermal insulation tube

Daikin
Réf fabricant: 4012782
avec délai
sur devis
B3-8 page 1 Pipe insulation pipe cover

Daikin
Réf fabricant: 4012783
avec délai
sur devis
B3-9 page 2 Thermal insulation tube

Daikin
Réf fabricant: 4012784
avec délai
sur devis
B4 page 2 Discharge pipe assy.

Daikin
Réf fabricant: 4901654
avec délai
sur devis
B4-1 page 2 Check valve

Daikin
Réf fabricant: 2008769
avec délai
sur devis
Capteur de pression hp 3s481004-2 Daikin 6024294
Capteur de pression hp 3s481004-2
Code article PEX: 457409
Daikin
Réf fabricant: 6024294
± 3 jours ouvrés
232,10 € TTC
B4-3 page 1 Refrigerant strainer

Daikin
Réf fabricant: 2096331
avec délai
sur devis
B5 page 1 Suction pipe assy.

Daikin
Réf fabricant: 4012575
avec délai
sur devis
B6 page 2 Accumulator assy.

Daikin
Réf fabricant: 4901621
avec délai
sur devis
B6-1 page 1 Oil return pipe

Daikin
Réf fabricant: 4901622
avec délai
sur devis
Filtre ligne compr.fi 222 r3269031-7 Daikin 232005J
Filtre ligne compr.fi 222 r3269031-7
Code article PEX: 445281
Daikin
Réf fabricant: 232005J
± 3 jours ouvrés
53,15 € TTC
B6-2 page 2 Accumulator leg

Daikin
Réf fabricant: 4901623
avec délai
sur devis
Bobine electrovanne vlv(acc) fq-a0522g-0 Daikin 4012531
Bobine electrovanne vlv(acc) fq-a0522g-0
Code article PEX: 448506
Daikin
Réf fabricant: 4012531
± 3 jours ouvrés
103,57 € TTC
Body/ solenoid vlv (acc.) fdf2a95 Daikin 4012530
Body/ solenoid vlv (acc.) fdf2a95
Code article PEX: 680465
Daikin
Réf fabricant: 4012530
± 3 jours ouvrés
42,20 € TTC
B7 page 1 Oil separator assy.

Daikin
Réf fabricant: 4901655
avec délai
sur devis
B7-1 page 1 Discharge pipe assy.

Daikin
Réf fabricant: 4012577
avec délai
sur devis
B7-1-1 page 1 Capillary tube

Daikin
Réf fabricant: 4012578
avec délai
sur devis
Body/ solenoid vlv (acc.) fdf2a95 Daikin 4012530
Body/ solenoid vlv (acc.) fdf2a95
Code article PEX: 680465
Daikin
Réf fabricant: 4012530
± 3 jours ouvrés
42,20 € TTC
B7-1-3 page 1 Coil/ solenoid valve (oil1)

Daikin
Réf fabricant: 4012535
avec délai
sur devis
B7-2 page 2 Oil separator assy.

Daikin
Réf fabricant: 4901656
avec délai
sur devis
B7-3 page 1 Hex. tapping screw

Daikin
Réf fabricant: 827103J
avec délai
sur devis
Filtre refrigerant 3p277773-11 - 100mesh Daikin 4012537
Filtre refrigerant 3p277773-11 - 100mesh
Code article PEX: 680466
Daikin
Réf fabricant: 4012537
± 3 jours ouvrés
8,56 € TTC
B7-5 page 2 Discharge pipe

Daikin
Réf fabricant: 4012785
avec délai
sur devis
B7-6 page 1 Thermal insulation tube

Daikin
Réf fabricant: 4012794
avec délai
sur devis
B8 page 1 Discharge pipe assy. (comp)

Daikin
Réf fabricant: 4012580
avec délai
sur devis
Pressostat hp acb-4ub97w 3p275828-1 Daikin 2092997
Pressostat hp acb-4ub97w 3p275828-1
Code article PEX: 444462
Daikin
Réf fabricant: 2092997
± 3 jours ouvrés
106,21 € TTC
B8-2 page 2 Thermal insulation tube

Daikin
Réf fabricant: 4012613
avec délai
sur devis
B9 page 1 Hex. bolt

Daikin
Réf fabricant: 4013464
avec délai
sur devis
Helice p68l11s 3p159687-1 Daikin 2098337
Helice p68l11s 3p159687-1
Code article PEX: 444477
Daikin
Réf fabricant: 2098337
± 3 jours ouvrés
258,62 € TTC
Vis six pans m10x12 Daikin 057178J
Vis six pans m10x12
Code article PEX: 435350
Daikin
Réf fabricant: 057178J
± 3 jours ouvrés
1,90 € TTC
E1 page 1 Switch box assy.

Daikin
Réf fabricant: 4901626
avec délai
sur devis
Platine inverter pc1116-1 2p309908-1 Daikin 4012582
Platine inverter pc1116-1 2p309908-1
Code article PEX: 680467
Daikin
Réf fabricant: 4012582
± 3 jours ouvrés
1 181,74 € TTC
Carte verrouill. esp. r3428091-2 Daikin 380401J
Carte verrouill. esp. r3428091-2
Code article PEX: 680355
Daikin
Réf fabricant: 380401J
± 3 jours ouvrés
2,86 € TTC
E11 page 2 Printed circuit assy. (fan)

Daikin
Réf fabricant: 4012547
avec délai
sur devis
E11-1 page 2 Pcb mounting plate assy.

Daikin
Réf fabricant: 4012548
avec délai
sur devis
E12 page 1 Reactor

Daikin
Réf fabricant: 4012583
avec délai
sur devis
Bornier de raccordement ex0706810 Daikin 070681J
Bornier de raccordement ex0706810
Code article PEX: 436186
Daikin
Réf fabricant: 070681J
± 3 jours ouvrés
152,72 € TTC
E14 page 2 Wire harness assy.

Daikin
Réf fabricant: 4012584
avec délai
sur devis
Ferrite 3eb76042-1 Daikin 113479J
Ferrite 3eb76042-1
Code article PEX: 438202
Daikin
Réf fabricant: 113479J
± 3 jours ouvrés
26,76 € TTC
E15 page 1 Wire harness assy.

Daikin
Réf fabricant: 4012585
avec délai
sur devis
Filtre magnetique 3p257822-1 Daikin 4008841
Filtre magnetique 3p257822-1
Code article PEX: 448165
Daikin
Réf fabricant: 4008841
± 3 jours ouvrés
7,92 € TTC
E16 page 2 Wire harness assy. (fan)

Daikin
Réf fabricant: 4012586
avec délai
sur devis
E16-1 page 2 Ferrite core

Daikin
Réf fabricant: 6018262
avec délai
sur devis
E17 page 1 Wire harness assy. (comp.)

Daikin
Réf fabricant: 4012587
avec délai
sur devis
Filtre de ligne 4p084712-1 Daikin 130283J
Filtre de ligne 4p084712-1
Code article PEX: 439232
Daikin
Réf fabricant: 130283J
± 3 jours ouvrés
12,02 € TTC
E18 page 1 Thermistor (air)

Daikin
Réf fabricant: 4012552
avec délai
sur devis
Connecteur vhr-2n-rouge 4pa05237-6 Daikin 135234J
Connecteur vhr-2n-rouge 4pa05237-6
Code article PEX: 439506
Daikin
Réf fabricant: 135234J
± 3 jours ouvrés
9,95 € TTC
E2 page 2 Switch box assy.

Daikin
Réf fabricant: 4901627
avec délai
sur devis
E20 page 1 Fan motor

Daikin
Réf fabricant: 4012553
avec délai
sur devis
E21 page 1 Thermistor assy.

Daikin
Réf fabricant: 4012554
avec délai
sur devis
E22 page 2 Thermistor (m1c discharge)(m1c body)

Daikin
Réf fabricant: 4012588
avec délai
sur devis
Rondelle 4pa50120 Daikin 066578J
Rondelle 4pa50120
Code article PEX: 435936
Daikin
Réf fabricant: 066578J
± 3 jours ouvrés
6,13 € TTC
Vis m8 x 16 4pa52362-16 Daikin 080714J
Vis m8 x 16 4pa52362-16
Code article PEX: 436522
Daikin
Réf fabricant: 080714J
± 3 jours ouvrés
10,74 € TTC
E25 page 1 Insulation sheet (tf rubber)

Daikin
Réf fabricant: 4012788
avec délai
sur devis
Support platine r3458091-1 Daikin 380402J
Support platine r3458091-1
Code article PEX: 447592
Daikin
Réf fabricant: 380402J
± 3 jours ouvrés
2,46 € TTC
E3 page 2 Electric compo. mounting plate

Daikin
Réf fabricant: 4901628
avec délai
sur devis
E30 page 1 Electric compo. assy.

Daikin
Réf fabricant: _
avec délai
sur devis
E30-1 page 2 Switch box

Daikin
Réf fabricant: 4013774
avec délai
sur devis
E30-2 page 2 Pcb mounting plate

Daikin
Réf fabricant: 4013775
avec délai
sur devis
Platine ec0686(b) 2p191916-3 Daikin 4015147
Platine ec0686(b) 2p191916-3
Code article PEX: 448824
Daikin
Réf fabricant: 4015147
± 3 jours ouvrés
390,24 € TTC
Carte verrouill. esp. r3428091-2 Daikin 380401J
Carte verrouill. esp. r3428091-2
Code article PEX: 680355
Daikin
Réf fabricant: 380401J
± 3 jours ouvrés
2,86 € TTC
E30-5 page 1 Rubber bush

Daikin
Réf fabricant: 094235J
avec délai
sur devis
E4 page 2 Electric compo. mounting plate

Daikin
Réf fabricant: 4901629
avec délai
sur devis
E5 page 1 Set plate/ thermistor

Daikin
Réf fabricant: 4901630
avec délai
sur devis
Capteur de contrôle chr-6z-e-x Daikin 2113577
Capteur de contrôle chr-6z-e-x
Code article PEX: 444516
Daikin
Réf fabricant: 2113577
± 3 jours ouvrés
83,21 € TTC
E8 page 2 Printed circuit assy. (main)

Daikin
Réf fabricant: 4901631
avec délai
sur devis
Fusible 3ea89007-2 Daikin 1786446
Fusible 3ea89007-2
Code article PEX: 442750
Daikin
Réf fabricant: 1786446
± 3 jours ouvrés
16,60 € TTC
Platine (filtre bruit) 2p336706-1 Daikin 4012581
Platine (filtre bruit) 2p336706-1
Code article PEX: 448508
Daikin
Réf fabricant: 4012581
± 3 jours ouvrés
593,20 € TTC
F1 page 2 Bottom frame

Daikin
Réf fabricant: 4901632
avec délai
sur devis
F10 page 2 Side panel assy.

Daikin
Réf fabricant: 4901639
avec délai
sur devis
F10-1 page 2 Support

Daikin
Réf fabricant: 4901640
avec délai
sur devis
F10-2 page 1 Stay (side) assy.

Daikin
Réf fabricant: 4902321
avec délai
sur devis
F11 page 2 Bell mouth

Daikin
Réf fabricant: 4901641
avec délai
sur devis
F12 page 2 Mounting plate

Daikin
Réf fabricant: 4901642
avec délai
sur devis
F13 page 1 Bracket

Daikin
Réf fabricant: 4901643
avec délai
sur devis
F14 page 2 Top plate assy.

Daikin
Réf fabricant: 4901644
avec délai
sur devis
F14-1 page 2 Top plate

Daikin
Réf fabricant: 4901645
avec délai
sur devis
F14-2 page 1 Discharge grille

Daikin
Réf fabricant: 4901646
avec délai
sur devis
Vis tolerie m5x12 4sa01112-12 Daikin 025047J
Vis tolerie m5x12 4sa01112-12
Code article PEX: 434338
Daikin
Réf fabricant: 025047J
± 3 jours ouvrés
1,90 € TTC
F15 page 1 Protection net (front)

Daikin
Réf fabricant: 4902312
avec délai
sur devis
F16 page 1 Mounting plate/ stop valve

Daikin
Réf fabricant: _
avec délai
sur devis
F17 page 2 Hold plate assy.

Daikin
Réf fabricant: 4901647
avec délai
sur devis
Support sonde 4pa38890-1 Daikin 042396J
Support sonde 4pa38890-1
Code article PEX: 434986
Daikin
Réf fabricant: 042396J
± 3 jours ouvrés
2,40 € TTC
F19 page 2 Cover/ switch box

Daikin
Réf fabricant: 4901648
avec délai
sur devis
F19-1 page 2 Inspection hole assy.

Daikin
Réf fabricant: 4901649
avec délai
sur devis
F19-2 page 1 Sealing material

Daikin
Réf fabricant: 4013567
avec délai
sur devis
F2 page 1 Front plate

Daikin
Réf fabricant: 4901633
avec délai
sur devis
F20 page 2 Cover/ motor shaft

Daikin
Réf fabricant: 4901650
avec délai
sur devis
F21 page 1 Thermal insulation

Daikin
Réf fabricant: 4013910
avec délai
sur devis
F22 page 1 Thermal insulation tube

Daikin
Réf fabricant: _
avec délai
sur devis
F23 page 1 Insulation tube/ liquid line

Daikin
Réf fabricant: 055045J
avec délai
sur devis
F24 page 2 Weight

Daikin
Réf fabricant: 4902316
avec délai
sur devis
F25 page 2 Piping cushion rubber

Daikin
Réf fabricant: 4012568
avec délai
sur devis
F26 page 1 Hex. head tapping screw

Daikin
Réf fabricant: _
avec délai
sur devis
F27 page 2 Hex. socket screw

Daikin
Réf fabricant: 035654J
avec délai
sur devis
F28 page 2 Compressor mounting plate

Daikin
Réf fabricant: 4901657
avec délai
sur devis
F29 page 1 Heat insulation tube

Daikin
Réf fabricant: 144290J
avec délai
sur devis
F3 page 1 Side plate (upper)

Daikin
Réf fabricant: 4901634
avec délai
sur devis
F30 page 2 Thermal insulation tube

Daikin
Réf fabricant: _
avec délai
sur devis
F31 page 1 Hex. head tapping screw

Daikin
Réf fabricant: 4013460
avec délai
sur devis
F32 page 2 Protection net (left)

Daikin
Réf fabricant: 4902313
avec délai
sur devis
F33 page 2 Protection net (right)

Daikin
Réf fabricant: 4902314
avec délai
sur devis
F34 page 2 Protection net (back)

Daikin
Réf fabricant: 4902315
avec délai
sur devis
F35 page 1 Thermal insulation tube

Daikin
Réf fabricant: 4013644
avec délai
sur devis
F4 page 1 Front plate (for 54 stage)

Daikin
Réf fabricant: 4901635
avec délai
sur devis
F40 page 1 Electric compo. assy.

Daikin
Réf fabricant: _
avec délai
sur devis
F40-1 page 2 Cover/ switch box

Daikin
Réf fabricant: 4013776
avec délai
sur devis
F41 page 1 Hex. tapping screw

Daikin
Réf fabricant: 035655J
avec délai
sur devis
F42 page 1 Hex. tapping screw

Daikin
Réf fabricant: 827103J
avec délai
sur devis
F5 page 1 Front plate (lower)

Daikin
Réf fabricant: 4901636
avec délai
sur devis
F6 page 1 Motor mounting plate

Daikin
Réf fabricant: 4901637
avec délai
sur devis
F7 page 2 Stay (front)

Daikin
Réf fabricant: _
avec délai
sur devis
F9 page 1 Front plate (for 54 stage)

Daikin
Réf fabricant: 4901638
avec délai
sur devis
K1 page 2 Accessory set (manual)

Daikin
Réf fabricant: _
avec délai
sur devis
K1-4 page 1 Clip/ wire harness

Daikin
Réf fabricant: 065036J
avec délai
sur devis
Collier t-30r (rohs) ne43027-4 Daikin 980774J
Collier t-30r (rohs) ne43027-4
Code article PEX: 458818
Daikin
Réf fabricant: 980774J

obsolète

K1-6 page 2 Clamp/ lead wire

Daikin
Réf fabricant: 980772J
avec délai
sur devis
K2 page 2 Accessory set (pipe)

Daikin
Réf fabricant: _
avec délai
sur devis
K2-1 page 2 L-type joint

Daikin
Réf fabricant: 1799257
avec délai
sur devis
K2-2 page 2 Auxiliary pipe

Daikin
Réf fabricant: 4012592
avec délai
sur devis
K2-3 page 1 Auxiliary pipe gas side front

Daikin
Réf fabricant: _
avec délai
sur devis
K2-4 page 2 Auxiliary pipe

Daikin
Réf fabricant: 4012594
avec délai
sur devis
K2-5 page 2 Indication label

Daikin
Réf fabricant: 4901659
avec délai
sur devis
K2-6 page 1 Auxiliary pipe gas side bottom

Daikin
Réf fabricant: 1791532
avec délai
sur devis
K3 page 1 Brand name label

Daikin
Réf fabricant: _
avec délai
sur devis
K4 page 1 Label (warning)

Daikin
Réf fabricant: 4901652
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité externe Daikin RXYSQ12TRY6 ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
