Purificateur d air Daikin MC55WVM7

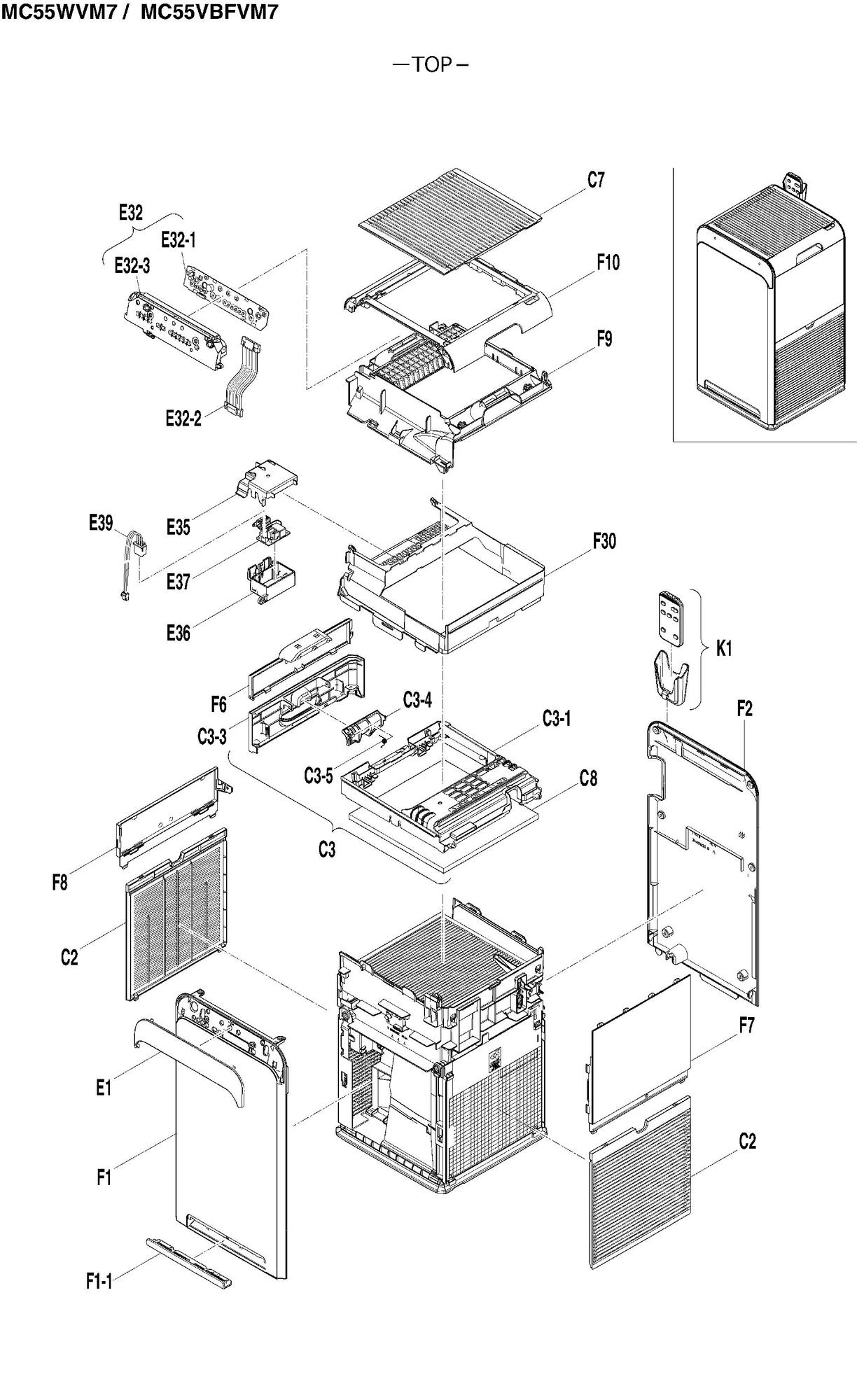

page 1

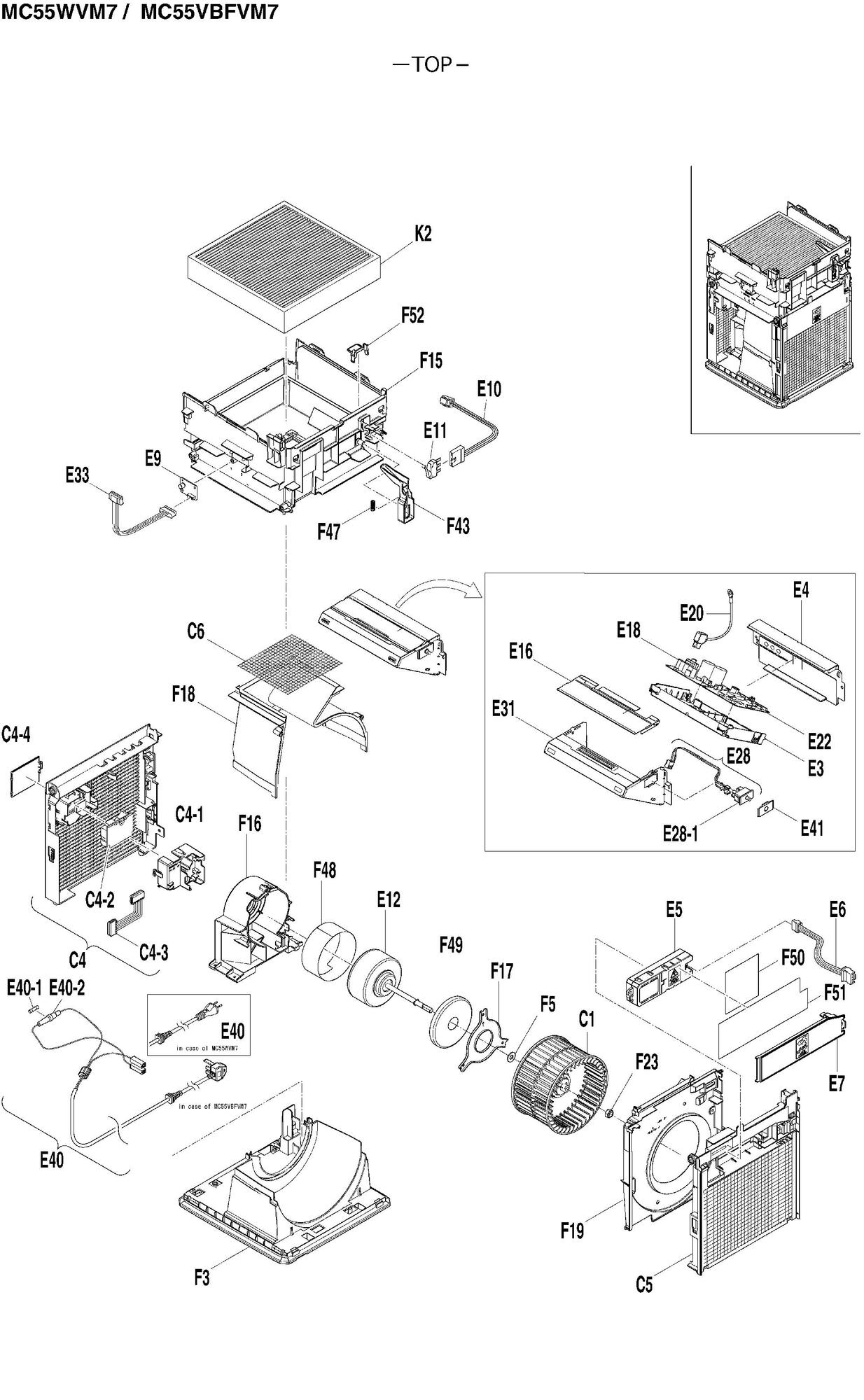

page 2
Pièces détachées Purificateur d air Daikin MC55WVM7 chez Pièces Express


Référence fabricant
Position Schéma
2290366 Sirocco fan rotor 3P390815-2 E C1
2533838 Air filtre C2
2533839 Case (deodorizing filter) assy. C3
2533840 Case (deodorizing filter) C3-1
2533841 Cover (deodorizing filter) C3-3
2533842 Switch (deodorizing filter) C3-4
2533843 Wire spring C3-5
2533844 Suction grille (left) assy. C4
2533845 Holder (dust sensor) C4-1
2238173 Dust sensor C4-2
2290948 Wire harness (dust sensor) 4P386667-1 C C4-3
2533846 Cover (for dust sensor) C4-4
2533847 Suction grille (right) C5
2533848 Air outlet protection net C6
2533849 Discharge grille C7
2522188 Deodorant filter 3P517582-2 B C8
2533850 Braid (indication cover) E1
2290979 Wire harness (deodorization) 4P386666-1 D E10
2059293 Fin de course 3sb45572-1 3SB45572-1 D E11
2343880 Dc fan motor 3SB40772-1 A E12
2533854 Switch box (upper cover) 3P627347-1 A E16
2385288 Printed circuit board assy. (power suppl 2P446835-2 C E18
2290986 Wire harness (for ground) 4P397126-1 A E20
2385358 Printed circuit board assy. (control) 2P447308-3 L E22
2376866 Wire harness assy. (safety sw) 4P267353-2 C E28
2533851 Mounting plate E3
2533855 Switch box (bottom) E31
2533856 Indication lamp cover assy. E32
2385240 Printed circuit board assy. (display) 2P479697-1 C E32-1
2380290 Wire harness (display/ control) 4P386665-2 D E32-2
2533857 Indication lamp cover E32-3
2380315 Wire harness (sensor) 4P386664-2 E E33
2533858 Cover (ionizer) E35
2533859 Case (ionizer) E36
2186119 Printed circuit board (ionizer module) 3P314978-1 F E37
2380322 Wire harness (for ion) 4P386661-2 D E39
2533852 Cover/ switch box E4
2385303 Power cable assy 3P486440-1 A E40
153875J Fusible 21533.15 3eb82016-1 3EB82016-1 H E40-1
049248J Fuse holder 3SB45279-1 E E40-2
2533860 Switch box (left) E41
4027296 Discharge plate streamer assy E5
2376811 Wire harness (for streamer) 4P484092-1 A E6
2533853 Cover (streamer) E7
2287517 Printed circuit board assy. (sensor) 3P394956-1 C E9
2533861 Front panel assy. F1
2533862 Air filter (pre filter front) F1-1
2533870 Top panel F10
2533871 Casing frame (filter) F15
2533872 Fixture F16
2533873 Mounting plate F17
2533874 Fan scroll (top) F18
2533875 Fan scroll (side panel) F19
2533863 Rear panel F2
2533876 U-nut F23
2533864 Bottom base assy. F3
2533877 Frame (ionizer) F30
2533878 Lever (filter detector) F43
2533879 Spring (filter detector) F47
2533880 Side plate (motor) F48
2533881 Front plate (motor) F49
2533865 Plain washer F5
2533882 Sheet cover (drip proof inner) F50
2533883 Sheet cover (outer) F51
2533884 Guide (air filter) F52
2533866 Side panel (left upper) F6
2533867 Side panel (right) assy. F7
2533868 Side panel (left lower) F8
2533869 Handle (top panel) F9
2385365 Remote controller assy 3P491875-3 A K1
_ Air filter OPTION K2


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Purificateur d air Daikin MC55WVM7



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
C1 page 1 Sirocco fan rotor

Daikin
Réf fabricant: 2290366
avec délai
sur devis
Air filtre Daikin 2533838
Air filtre
Code article PEX: 680162
Daikin
Réf fabricant: 2533838
± 3 jours ouvrés
16,90 € TTC
C3 page 2 Case (deodorizing filter) assy.

Daikin
Réf fabricant: 2533839
avec délai
sur devis
C3-1 page 2 Case (deodorizing filter)

Daikin
Réf fabricant: 2533840
avec délai
sur devis
C3-3 page 2 Cover (deodorizing filter)

Daikin
Réf fabricant: 2533841
avec délai
sur devis
C3-4 page 2 Switch (deodorizing filter)

Daikin
Réf fabricant: 2533842
avec délai
sur devis
C3-5 page 2 Wire spring

Daikin
Réf fabricant: 2533843
avec délai
sur devis
Suction grille (left) assy. Daikin 2533844
Suction grille (left) assy.
Code article PEX: 680163
Daikin
Réf fabricant: 2533844
± 3 jours ouvrés
100,81 € TTC
C4-1 page 1 Holder (dust sensor)

Daikin
Réf fabricant: 2533845
avec délai
sur devis
Dust sensor Daikin 2238173
Dust sensor
Code article PEX: 679680
Daikin
Réf fabricant: 2238173
± 3 jours ouvrés
66,13 € TTC
C4-3 page 1 Wire harness (dust sensor)

Daikin
Réf fabricant: 2290948
avec délai
sur devis
C4-4 page 2 Cover (for dust sensor)

Daikin
Réf fabricant: 2533846
avec délai
sur devis
Suction grille (right) Daikin 2533847
Suction grille (right)
Code article PEX: 680164
Daikin
Réf fabricant: 2533847
± 3 jours ouvrés
12,64 € TTC
C6 page 1 Air outlet protection net

Daikin
Réf fabricant: 2533848
avec délai
sur devis
Discharge grille Daikin 2533849
Discharge grille
Code article PEX: 680165
Daikin
Réf fabricant: 2533849
± 3 jours ouvrés
14,08 € TTC
Deodorant filter Daikin 2522188
Deodorant filter
Code article PEX: 680097
Daikin
Réf fabricant: 2522188
± 3 jours ouvrés
165,67 € TTC
E1 page 1 Braid (indication cover)

Daikin
Réf fabricant: 2533850
avec délai
sur devis
E10 page 2 Wire harness (deodorization)

Daikin
Réf fabricant: 2290979
avec délai
sur devis
Fin de course 3sb45572-1 Daikin 2059293
Fin de course 3sb45572-1
Code article PEX: 444352
Daikin
Réf fabricant: 2059293
± 3 jours ouvrés
14,54 € TTC
Dc fan motor Daikin 2343880
Dc fan motor
Code article PEX: 679805
Daikin
Réf fabricant: 2343880
± 3 jours ouvrés
263,11 € TTC
E16 page 1 Switch box (upper cover)

Daikin
Réf fabricant: 2533854
avec délai
sur devis
Printed circuit board assy. (power suppl Daikin 2385288
Printed circuit board assy. (power suppl
Code article PEX: 679866
Daikin
Réf fabricant: 2385288
± 3 jours ouvrés
376,70 € TTC
E20 page 1 Wire harness (for ground)

Daikin
Réf fabricant: 2290986
avec délai
sur devis
Printed circuit board assy. (control) Daikin 2385358
Printed circuit board assy. (control)
Code article PEX: 679868
Daikin
Réf fabricant: 2385358
± 3 jours ouvrés
314,39 € TTC
E28 page 2 Wire harness assy. (safety sw)

Daikin
Réf fabricant: 2376866
avec délai
sur devis
E3 page 2 Mounting plate

Daikin
Réf fabricant: 2533851
avec délai
sur devis
E31 page 1 Switch box (bottom)

Daikin
Réf fabricant: 2533855
avec délai
sur devis
E32 page 1 Indication lamp cover assy.

Daikin
Réf fabricant: 2533856
avec délai
sur devis
Printed circuit board assy. (display) Daikin 2385240
Printed circuit board assy. (display)
Code article PEX: 679864
Daikin
Réf fabricant: 2385240
± 3 jours ouvrés
314,39 € TTC
E32-2 page 1 Wire harness (display/ control)

Daikin
Réf fabricant: 2380290
avec délai
sur devis
E32-3 page 1 Indication lamp cover

Daikin
Réf fabricant: 2533857
avec délai
sur devis
E33 page 2 Wire harness (sensor)

Daikin
Réf fabricant: 2380315
avec délai
sur devis
E35 page 2 Cover (ionizer)

Daikin
Réf fabricant: 2533858
avec délai
sur devis
E36 page 1 Case (ionizer)

Daikin
Réf fabricant: 2533859
avec délai
sur devis
Printed circuit board (ionizer module) Daikin 2186119
Printed circuit board (ionizer module)
Code article PEX: 679609
Daikin
Réf fabricant: 2186119
± 3 jours ouvrés
67,99 € TTC
E39 page 2 Wire harness (for ion)

Daikin
Réf fabricant: 2380322
avec délai
sur devis
E4 page 2 Cover/ switch box

Daikin
Réf fabricant: 2533852
avec délai
sur devis
Power cable assy Daikin 2385303
Power cable assy
Code article PEX: 679867
Daikin
Réf fabricant: 2385303
± 3 jours ouvrés
502,87 € TTC
Fusible 21533.15 3eb82016-1 Daikin 153875J
Fusible 21533.15 3eb82016-1
Code article PEX: 440936
Daikin
Réf fabricant: 153875J
± 3 jours ouvrés
5,86 € TTC
E40-2 page 2 Fuse holder

Daikin
Réf fabricant: 049248J
avec délai
sur devis
Switch box (left) Daikin 2533860
Switch box (left)
Code article PEX: 680166
Daikin
Réf fabricant: 2533860
± 3 jours ouvrés
1,45 € TTC
Discharge plate streamer assy Daikin 4027296
Discharge plate streamer assy
Code article PEX: 680864
Daikin
Réf fabricant: 4027296
± 3 jours ouvrés
176,78 € TTC
E6 page 1 Wire harness (for streamer)

Daikin
Réf fabricant: 2376811
avec délai
sur devis
E7 page 2 Cover (streamer)

Daikin
Réf fabricant: 2533853
avec délai
sur devis
Printed circuit board assy. (sensor) Daikin 2287517
Printed circuit board assy. (sensor)
Code article PEX: 679726
Daikin
Réf fabricant: 2287517
± 3 jours ouvrés
69,36 € TTC
Front panel assy. Daikin 2533861
Front panel assy.
Code article PEX: 680167
Daikin
Réf fabricant: 2533861
± 3 jours ouvrés
53,15 € TTC
F1-1 page 1 Air filter (pre filter front)

Daikin
Réf fabricant: 2533862
avec délai
sur devis
Top panel Daikin 2533870
Top panel
Code article PEX: 680173
Daikin
Réf fabricant: 2533870
± 3 jours ouvrés
12,44 € TTC
F15 page 2 Casing frame (filter)

Daikin
Réf fabricant: 2533871
avec délai
sur devis
F16 page 2 Fixture

Daikin
Réf fabricant: 2533872
avec délai
sur devis
F17 page 2 Mounting plate

Daikin
Réf fabricant: 2533873
avec délai
sur devis
F18 page 1 Fan scroll (top)

Daikin
Réf fabricant: 2533874
avec délai
sur devis
Fan scroll (side panel) Daikin 2533875
Fan scroll (side panel)
Code article PEX: 680174
Daikin
Réf fabricant: 2533875
± 3 jours ouvrés
12,64 € TTC
Rear panel Daikin 2533863
Rear panel
Code article PEX: 680168
Daikin
Réf fabricant: 2533863
± 3 jours ouvrés
29,42 € TTC
F23 page 2 U-nut

Daikin
Réf fabricant: 2533876
avec délai
sur devis
F3 page 2 Bottom base assy.

Daikin
Réf fabricant: 2533864
avec délai
sur devis
F30 page 2 Frame (ionizer)

Daikin
Réf fabricant: 2533877
avec délai
sur devis
F43 page 2 Lever (filter detector)

Daikin
Réf fabricant: 2533878
avec délai
sur devis
F47 page 2 Spring (filter detector)

Daikin
Réf fabricant: 2533879
avec délai
sur devis
F48 page 2 Side plate (motor)

Daikin
Réf fabricant: 2533880
avec délai
sur devis
F49 page 1 Front plate (motor)

Daikin
Réf fabricant: 2533881
avec délai
sur devis
F5 page 2 Plain washer

Daikin
Réf fabricant: 2533865
avec délai
sur devis
F50 page 1 Sheet cover (drip proof inner)

Daikin
Réf fabricant: 2533882
avec délai
sur devis
F51 page 2 Sheet cover (outer)

Daikin
Réf fabricant: 2533883
avec délai
sur devis
F52 page 1 Guide (air filter)

Daikin
Réf fabricant: 2533884
avec délai
sur devis
Side panel (left upper) Daikin 2533866
Side panel (left upper)
Code article PEX: 680169
Daikin
Réf fabricant: 2533866
± 3 jours ouvrés
4,25 € TTC
Side panel (right) assy. Daikin 2533867
Side panel (right) assy.
Code article PEX: 680170
Daikin
Réf fabricant: 2533867
± 3 jours ouvrés
12,44 € TTC
Side panel (left lower) Daikin 2533868
Side panel (left lower)
Code article PEX: 680171
Daikin
Réf fabricant: 2533868
± 3 jours ouvrés
4,25 € TTC
Handle (top panel) Daikin 2533869
Handle (top panel)
Code article PEX: 680172
Daikin
Réf fabricant: 2533869
± 3 jours ouvrés
12,64 € TTC
Remote controller assy Daikin 2385365
Remote controller assy
Code article PEX: 679869
Daikin
Réf fabricant: 2385365
± 3 jours ouvrés
111,66 € TTC
K2 page 1 Air filter

Daikin
Réf fabricant: _
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Purificateur d air Daikin MC55WVM7 ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
