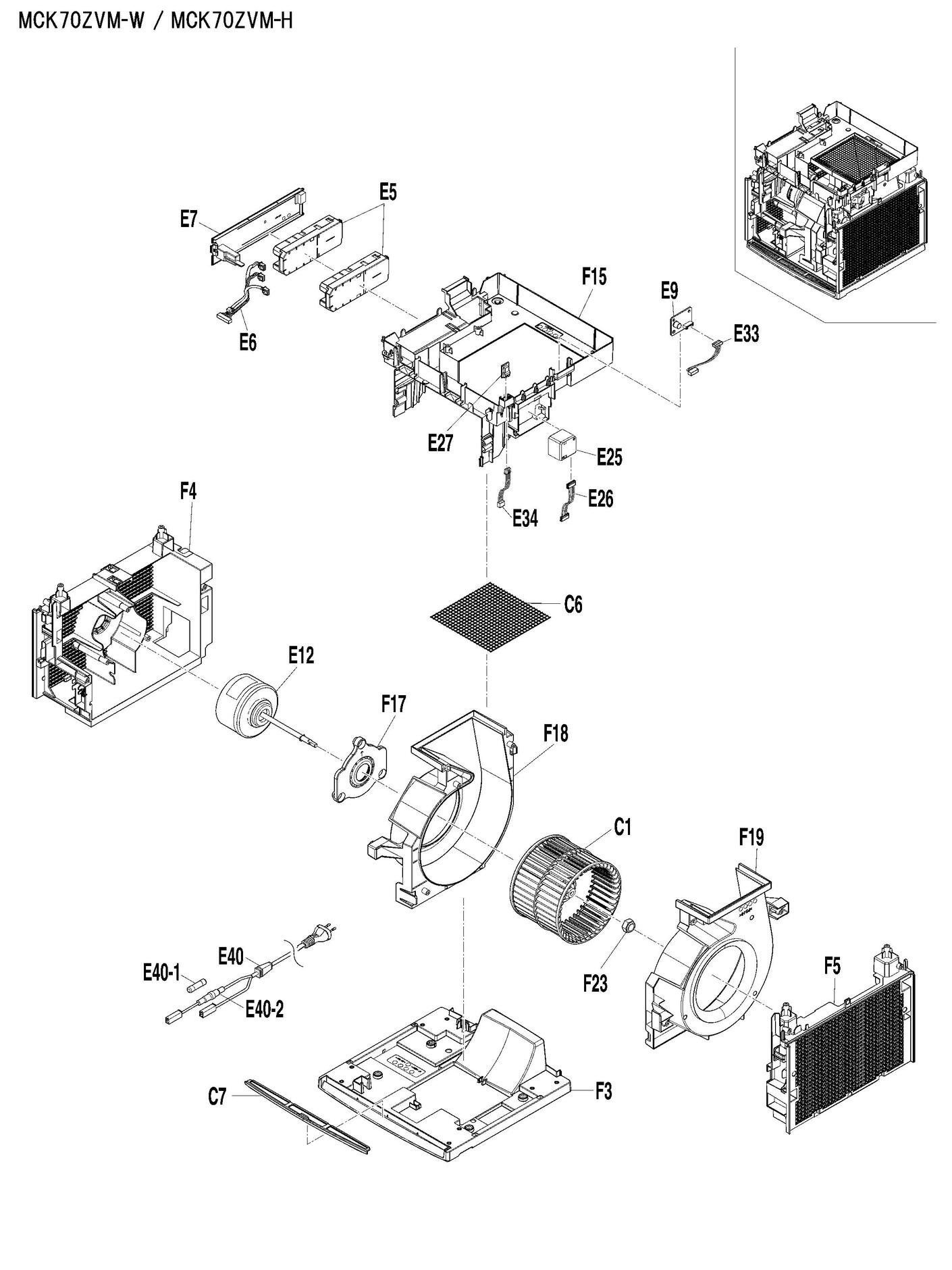

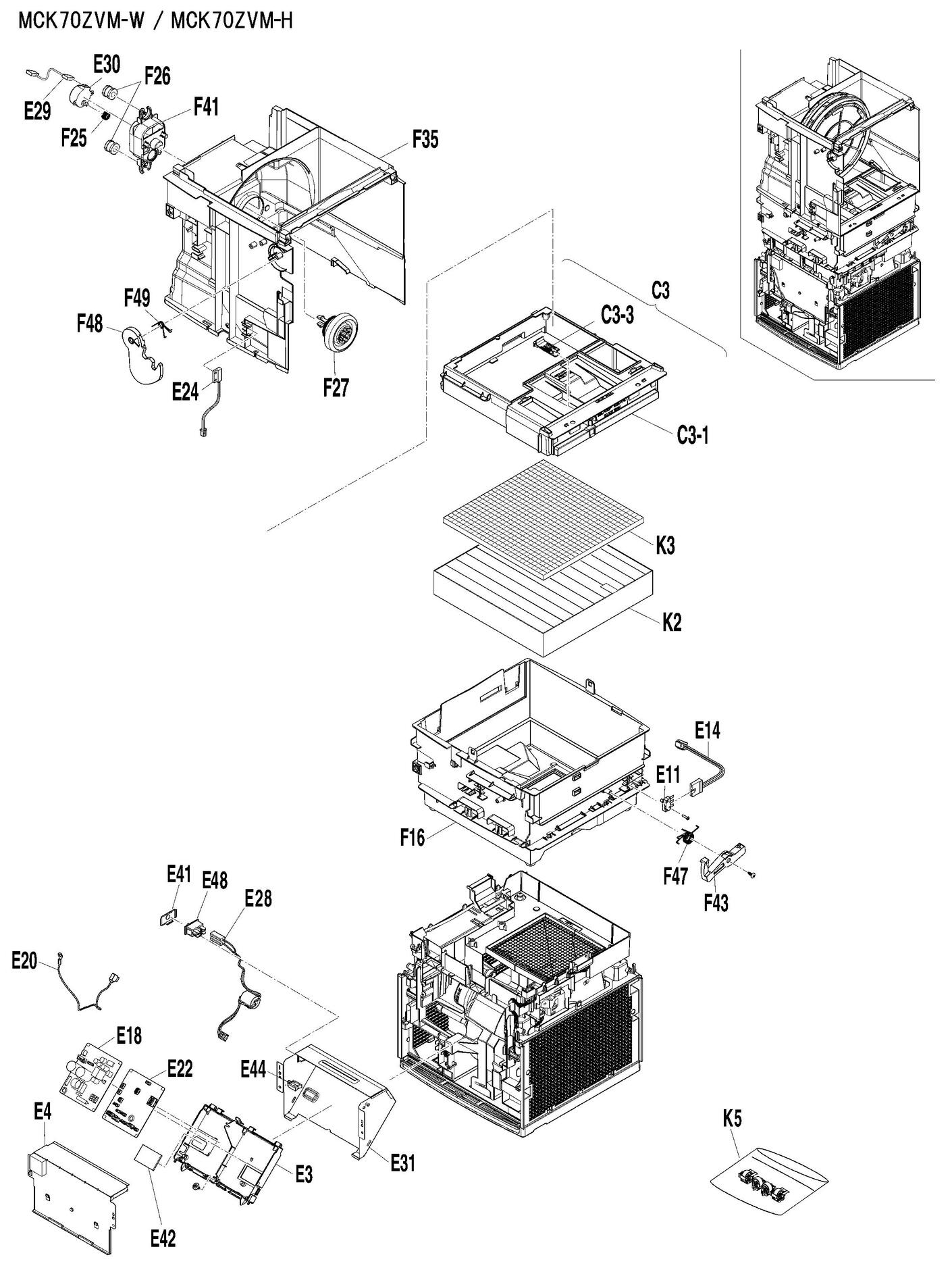

Purificateur d air Daikin MCK70ZVM-W



page 1
page 2
page 3
Pièces détachées Purificateur d air Daikin MCK70ZVM-W chez Pièces Express


Référence fabricant
PositionSchéma
2539245Sirocco fan rotorC1
2539244Air filterC2
_Resin case (specialized filter) assy.C3
2540725Resin case (specialized filter)C3-1
2540726SwitchC3-3
2540723Air outlet protection netC6
2539243Air filter (front)C7
2548655Operation sign coverE1
2059293Fin de course 3sb45572-1 [45010027] D2SW-P01L30T(S)E11
2548650Dc fan motor 10P 81WE12
2539253Wire harness (for deodorizing sw)E14
2548668Printed circuit board assy. (power) CJ22001-2E18
2548818Indication label (operation)E2
2539091Wire harness (for ground)E20
2548667Printed circuit board assy. (control) CJ22002-2E22
2548658Wire harness (operation/indication)E23
2291042Proximity sensorE24
2548653Dust sensor (ppd71)E25
2548654Wire harness (for dust sensor)E26
2546572Capteur d humidite HSHCAL107AE27
2548669Wire harness (safety sw)E28
2539254Wire harness (for stepping motor)E29
2540722Switch box mounting plateE3
158802JMoteur de balayage ftxg25-35e MP35EAZ 12VDC 150OHME30
2540731Switch box bottomE31
2548656Printed circuit board assy. (operation) CJ22004E32
2539255Wire harness (for sensor)E33
2540732Wire harness (for humidity sensor)E34
2531317Cover (ionizer)E35
2540768Resin caseE36
2546280Printed circuit board assy. (ionizer module) MHM307-01AE37
2539257Wire harness (for ion)E39
2540724Switch box cover assy.E4
2548659Power cable assy. 2.5A-250V VCTE40
153875JFusible 21533.15 3eb82016-1 02153.15MXP 250V 3.15AE40-1
049248JFuse holderE40-2
2538684Switch box (left)E41
2462293Insulation sheet (radiation)E42
_Wire clipE44
2554566Finished products assy. (wlan module)E45
2539256Wire harness (control/wifi)E46
2548819Cover (daikin eye)E47
1901151Interupteur 3sb45591-1 AGX24607FE48
2440231Discharge plate streamer assy [01712100001] EST2R55-1AE5
2539252Wire harness (for streamer)E6
2540774Cover (streamer) assy.E7
2287517Printed circuit board assy. (sensor) [30070074_J] CJ14008-1E9
2540798Front panel assy.F1
2548662Cover (dust sensor)F10
2548225Humidifying rotor assy.F11
2540753Humidifying rotor (front)F11-1
2540754Humidifying rotor (rear)F11-2
_Filter (humidifying element) OPTIONF11-3
2540755ShaftF11-4
_Water tank assy.F12
2553277Water tankF12-1
2553280Water tank (water feed port cover)F12-2
_Water feed port coverF12-2-1
_Wire spring (water feed port cover)F12-2-2
2549195Cover (water tank) assy.F12-3
_Valve stemF12-4
_Coil spring (water tank)F12-5
2556051Rubber couplingF12-6
2548046Water pan assy.F14
2548047Float switch assy.F14-1
2540751Resin case assy.F14-2
2540749Cover (water pan)F14-3
2548652Casing frame (el.compo.)F15
2540738Casing frame (air filter)F16
2540734Motor mounting plateF17
2548651Fan scrollF18
2540736Fan scroll (right)F19
2540771Rear panelF2
2071440Lock nutF23
2540745Gear (small)F25
2540746Rubber grommetF26
2540747Gear (large)F27
2540737Bottom panelF3
2540741Casing frame (humidification)F35
2540733Suction grille (left)F4
2540744Gear caseF41
2540739Lever (filter detector)F43
2540740Wire springF47
2540742Support plate (tank)F48
2540743Wire spring (tank support plate)F49
2539250Suction grille (right)F5
2540764Shaft (horizontal blade)F50
2540765Disch. grille hor. blade (front)F51
2540766Disch. grille hor. blade (back)F52
2543136Left side panelF6
2553319Right side panel (lower)F7
2540772Right side panel (upper)F8
2539068Partition panel assy.F9
_Air filter OPTIONK2
2553281Deodorizing filter packK3
2553049Caster assy.K5


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte










Pièces détachées contenues dans cet appareil Purificateur d air Daikin MCK70ZVM-W



PhotoPosition vue éclatéeArticleRéférence fabricantDisponibilité et prix
C1 page 1Sirocco fan rotor

Daikin
Réf fabricant: 2539245
avec délai
sur devis
C2 page 1Air filter

Daikin
Réf fabricant: 2539244
avec délai
sur devis
C3 page 1Resin case (specialized filter) assy.

Daikin
Réf fabricant: _
avec délai
sur devis
C3-1 page 3Resin case (specialized filter)

Daikin
Réf fabricant: 2540725
avec délai
sur devis
C3-3 page 1Switch

Daikin
Réf fabricant: 2540726
avec délai
sur devis
C6 page 2Air outlet protection net

Daikin
Réf fabricant: 2540723
avec délai
sur devis
C7 page 1Air filter (front)

Daikin
Réf fabricant: 2539243
avec délai
sur devis
E1 page 2Operation sign cover

Daikin
Réf fabricant: 2548655
avec délai
sur devis
Fin de course 3sb45572-1 Daikin 2059293
Fin de course 3sb45572-1
Code article PEX: 444352
Daikin
Réf fabricant: 2059293
± 3 jours ouvrés
17,23 € TTC
E12 page 3Dc fan motor

Daikin
Réf fabricant: 2548650
avec délai
sur devis
E14 page 3Wire harness (for deodorizing sw)

Daikin
Réf fabricant: 2539253
avec délai
sur devis
E18 page 1Printed circuit board assy. (power)

Daikin
Réf fabricant: 2548668
avec délai
sur devis
E2 page 3Indication label (operation)

Daikin
Réf fabricant: 2548818
avec délai
sur devis
E20 page 3Wire harness (for ground)

Daikin
Réf fabricant: 2539091
avec délai
sur devis
E22 page 3Printed circuit board assy. (control)

Daikin
Réf fabricant: 2548667
avec délai
sur devis
E23 page 1Wire harness (operation/indication)

Daikin
Réf fabricant: 2548658
avec délai
sur devis
E24 page 2Proximity sensor

Daikin
Réf fabricant: 2291042
avec délai
sur devis
E25 page 2Dust sensor (ppd71)

Daikin
Réf fabricant: 2548653
avec délai
sur devis
E26 page 2Wire harness (for dust sensor)

Daikin
Réf fabricant: 2548654
avec délai
sur devis
Capteur d humidite Daikin 2546572
Capteur d humidite
Code article PEX: 680263
Daikin
Réf fabricant: 2546572
en stock
24,08 € TTC
E28 page 3Wire harness (safety sw)

Daikin
Réf fabricant: 2548669
avec délai
sur devis
E29 page 3Wire harness (for stepping motor)

Daikin
Réf fabricant: 2539254
avec délai
sur devis
E3 page 1Switch box mounting plate

Daikin
Réf fabricant: 2540722
avec délai
sur devis
Moteur de balayage ftxg25-35e Daikin 158802J
Moteur de balayage ftxg25-35e
Code article PEX: 441165
Daikin
Réf fabricant: 158802J
en stock
38,45 € TTC
E31 page 2Switch box bottom

Daikin
Réf fabricant: 2540731
avec délai
sur devis
E32 page 2Printed circuit board assy. (operation)

Daikin
Réf fabricant: 2548656
avec délai
sur devis
E33 page 1Wire harness (for sensor)

Daikin
Réf fabricant: 2539255
avec délai
sur devis
E34 page 1Wire harness (for humidity sensor)

Daikin
Réf fabricant: 2540732
avec délai
sur devis
E35 page 1Cover (ionizer)

Daikin
Réf fabricant: 2531317
avec délai
sur devis
E36 page 2Resin case

Daikin
Réf fabricant: 2540768
avec délai
sur devis
E37 page 2Printed circuit board assy. (ionizer module)

Daikin
Réf fabricant: 2546280
avec délai
sur devis
E39 page 3Wire harness (for ion)

Daikin
Réf fabricant: 2539257
avec délai
sur devis
E4 page 2Switch box cover assy.

Daikin
Réf fabricant: 2540724
avec délai
sur devis
E40 page 3Power cable assy.

Daikin
Réf fabricant: 2548659
avec délai
sur devis
Fusible 21533.15 3eb82016-1 Daikin 153875J
Fusible 21533.15 3eb82016-1
Code article PEX: 440936
Daikin
Réf fabricant: 153875J
± 3 jours ouvrés
13,97 € TTC
E40-2 page 3Fuse holder

Daikin
Réf fabricant: 049248J
avec délai
sur devis
E41 page 3Switch box (left)

Daikin
Réf fabricant: 2538684
avec délai
sur devis
E42 page 1Insulation sheet (radiation)

Daikin
Réf fabricant: 2462293
avec délai
sur devis
E44 page 3Wire clip

Daikin
Réf fabricant: _
avec délai
sur devis
E45 page 1Finished products assy. (wlan module)

Daikin
Réf fabricant: 2554566
avec délai
sur devis
E46 page 1Wire harness (control/wifi)

Daikin
Réf fabricant: 2539256
avec délai
sur devis
E47 page 3Cover (daikin eye)

Daikin
Réf fabricant: 2548819
avec délai
sur devis
Interupteur 3sb45591-1 Daikin 1901151
Interupteur 3sb45591-1
Code article PEX: 443544
Daikin
Réf fabricant: 1901151
obsolète

Discharge plate streamer assy Daikin 2440231
Discharge plate streamer assy
Code article PEX: 679963
Daikin
Réf fabricant: 2440231
obsolète

E6 page 2Wire harness (for streamer)

Daikin
Réf fabricant: 2539252
avec délai
sur devis
E7 page 3Cover (streamer) assy.

Daikin
Réf fabricant: 2540774
avec délai
sur devis
Printed circuit board assy. (sensor) Daikin 2287517
Printed circuit board assy. (sensor)
Code article PEX: 679726
Daikin
Réf fabricant: 2287517
obsolète

F1 page 1Front panel assy.

Daikin
Réf fabricant: 2540798
avec délai
sur devis
F10 page 2Cover (dust sensor)

Daikin
Réf fabricant: 2548662
avec délai
sur devis
F11 page 3Humidifying rotor assy.

Daikin
Réf fabricant: 2548225
avec délai
sur devis
F11-1 page 3Humidifying rotor (front)

Daikin
Réf fabricant: 2540753
avec délai
sur devis
F11-2 page 2Humidifying rotor (rear)

Daikin
Réf fabricant: 2540754
avec délai
sur devis
F11-3 page 3Filter (humidifying element)

Daikin
Réf fabricant: _
avec délai
sur devis
F11-4 page 3Shaft

Daikin
Réf fabricant: 2540755
avec délai
sur devis
F12 page 2Water tank assy.

Daikin
Réf fabricant: _
avec délai
sur devis
F12-1 page 2Water tank

Daikin
Réf fabricant: 2553277
avec délai
sur devis
F12-2 page 2Water tank (water feed port cover)

Daikin
Réf fabricant: 2553280
avec délai
sur devis
F12-2-1 page 3Water feed port cover

Daikin
Réf fabricant: _
avec délai
sur devis
F12-3 page 3Cover (water tank) assy.

Daikin
Réf fabricant: 2549195
avec délai
sur devis
F12-4 page 3Valve stem

Daikin
Réf fabricant: _
avec délai
sur devis
F12-6 page 2Rubber coupling

Daikin
Réf fabricant: 2556051
avec délai
sur devis
F14 page 3Water pan assy.

Daikin
Réf fabricant: 2548046
avec délai
sur devis
F14-1 page 3Float switch assy.

Daikin
Réf fabricant: 2548047
avec délai
sur devis
F14-2 page 2Resin case assy.

Daikin
Réf fabricant: 2540751
avec délai
sur devis
F14-3 page 1Cover (water pan)

Daikin
Réf fabricant: 2540749
avec délai
sur devis
F15 page 2Casing frame (el.compo.)

Daikin
Réf fabricant: 2548652
avec délai
sur devis
F16 page 3Casing frame (air filter)

Daikin
Réf fabricant: 2540738
avec délai
sur devis
F17 page 3Motor mounting plate

Daikin
Réf fabricant: 2540734
avec délai
sur devis
F18 page 3Fan scroll

Daikin
Réf fabricant: 2548651
avec délai
sur devis
F19 page 2Fan scroll (right)

Daikin
Réf fabricant: 2540736
avec délai
sur devis
F2 page 2Rear panel

Daikin
Réf fabricant: 2540771
avec délai
sur devis
F23 page 2Lock nut

Daikin
Réf fabricant: 2071440
avec délai
sur devis
F25 page 2Gear (small)

Daikin
Réf fabricant: 2540745
avec délai
sur devis
F26 page 1Rubber grommet

Daikin
Réf fabricant: 2540746
avec délai
sur devis
F27 page 3Gear (large)

Daikin
Réf fabricant: 2540747
avec délai
sur devis
F3 page 3Bottom panel

Daikin
Réf fabricant: 2540737
avec délai
sur devis
F35 page 2Casing frame (humidification)

Daikin
Réf fabricant: 2540741
avec délai
sur devis
F4 page 3Suction grille (left)

Daikin
Réf fabricant: 2540733
avec délai
sur devis
F41 page 3Gear case

Daikin
Réf fabricant: 2540744
avec délai
sur devis
F43 page 1Lever (filter detector)

Daikin
Réf fabricant: 2540739
avec délai
sur devis
F47 page 2Wire spring

Daikin
Réf fabricant: 2540740
avec délai
sur devis
F48 page 3Support plate (tank)

Daikin
Réf fabricant: 2540742
avec délai
sur devis
F49 page 2Wire spring (tank support plate)

Daikin
Réf fabricant: 2540743
avec délai
sur devis
F5 page 2Suction grille (right)

Daikin
Réf fabricant: 2539250
avec délai
sur devis
F50 page 3Shaft (horizontal blade)

Daikin
Réf fabricant: 2540764
avec délai
sur devis
F51 page 3Disch. grille hor. blade (front)

Daikin
Réf fabricant: 2540765
avec délai
sur devis
F52 page 1Disch. grille hor. blade (back)

Daikin
Réf fabricant: 2540766
avec délai
sur devis
F6 page 3Left side panel

Daikin
Réf fabricant: 2543136
avec délai
sur devis
F7 page 1Right side panel (lower)

Daikin
Réf fabricant: 2553319
avec délai
sur devis
F8 page 2Right side panel (upper)

Daikin
Réf fabricant: 2540772
avec délai
sur devis
F9 page 2Partition panel assy.

Daikin
Réf fabricant: 2539068
avec délai
sur devis
K2 page 2Air filter

Daikin
Réf fabricant: _
avec délai
sur devis
K3 page 3Deodorizing filter pack

Daikin
Réf fabricant: 2553281
avec délai
sur devis
K5 page 1Caster assy.

Daikin
Réf fabricant: 2553049
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Purificateur d air Daikin MCK70ZVM-W ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242

4.7
164 avis
