Purificateur d air Daikin MC55WVM

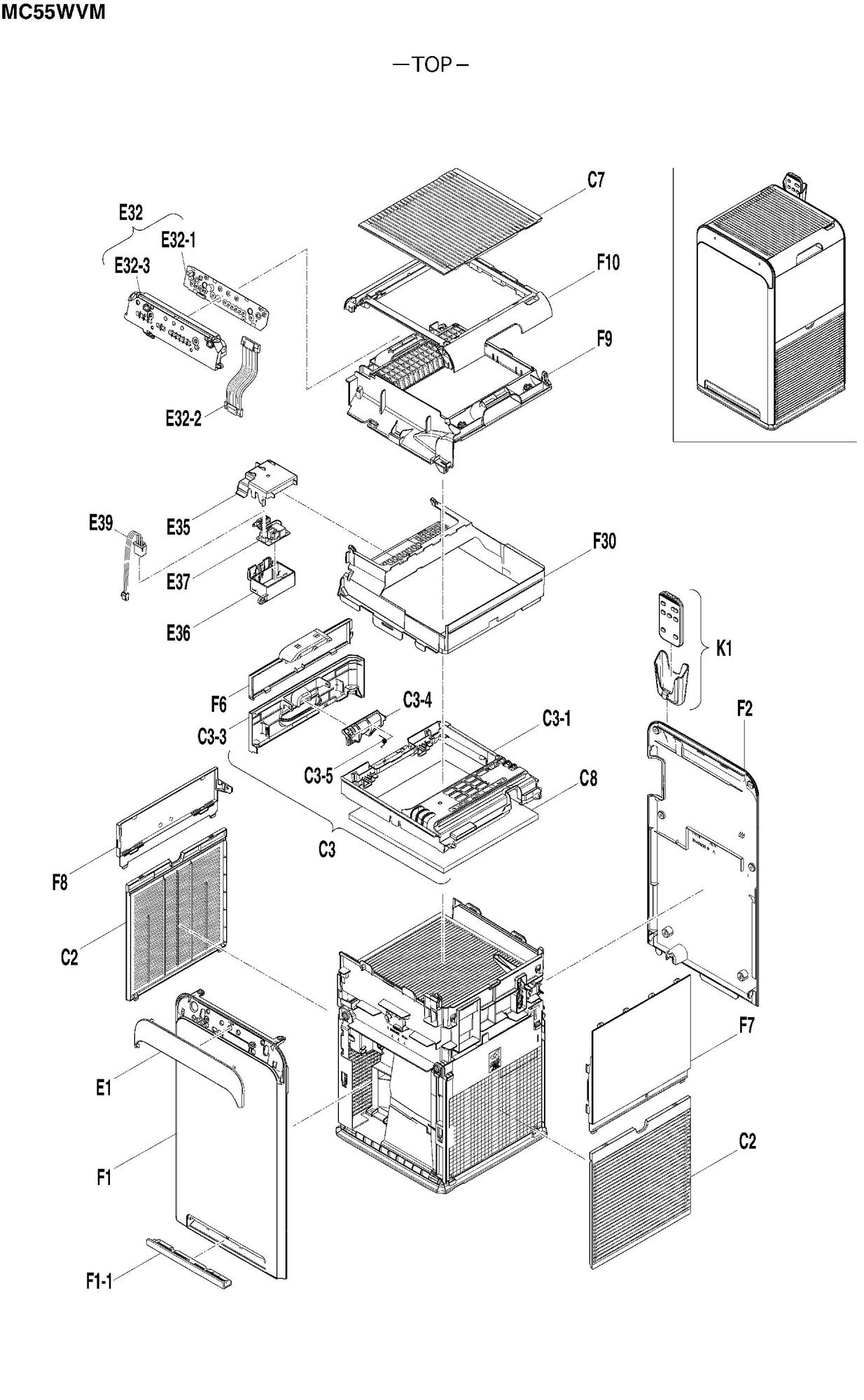

page 1

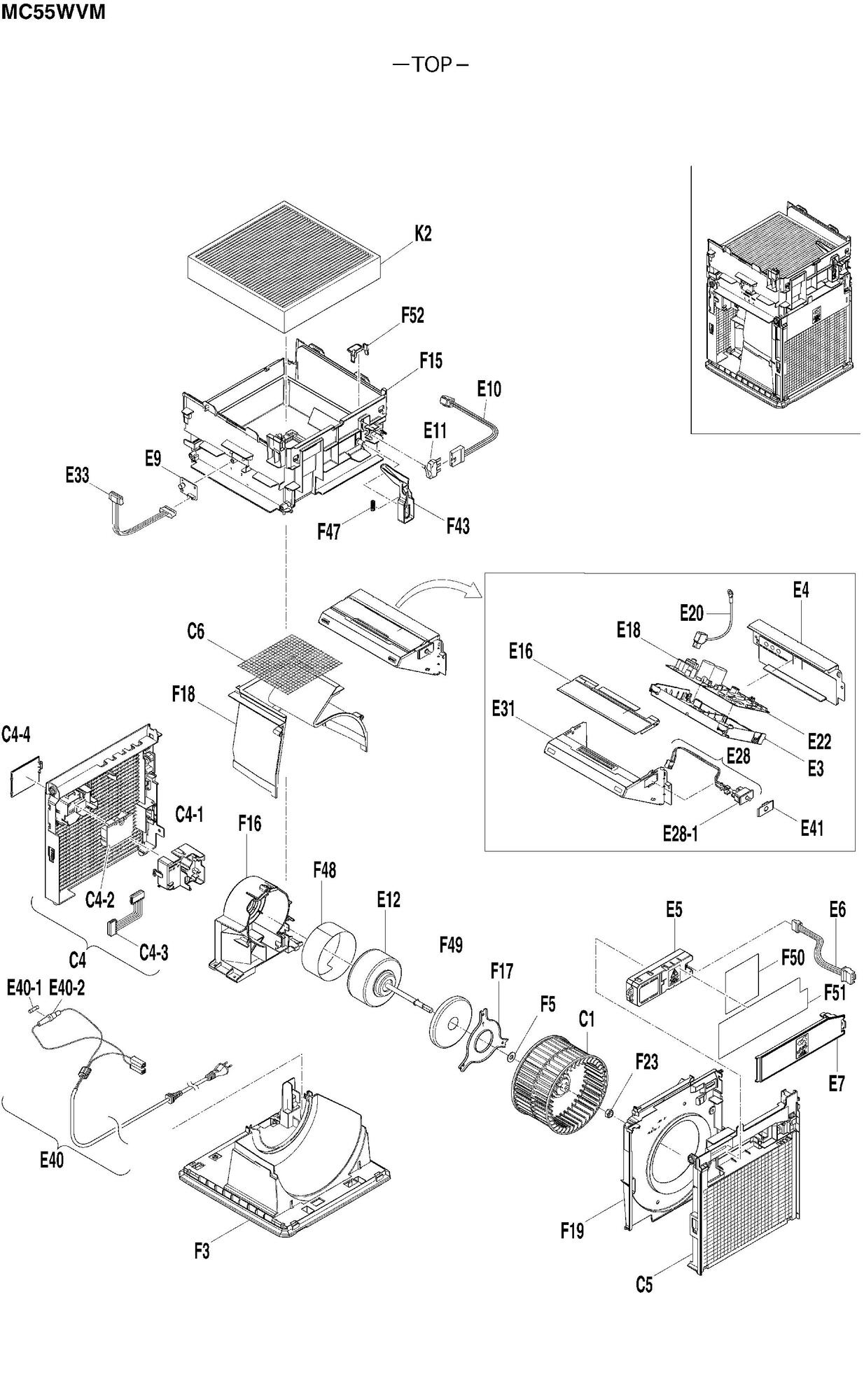

page 2
Pièces détachées Purificateur d air Daikin MC55WVM chez Pièces Express


Référence fabricant
Position Schéma
2290366 Sirocco fan rotor [10316081] C1
2290715 Filtre a air 1p393574-1 [11126041] 239 X 249.5 C2
_ Case (deodorizing filter) assy. C3
2380221 Case (deodorizing filter) C3-1
2380238 Cover (deodorizing filter) C3-3
2380245 Switch (deodorizing filter) C3-4
2290892 Wire spring [709600096] C3-5
2380252 Suction grille (left) assy C4
2290412 Holder (dust sensor) [20015500001] C4-1
2238173 Dust sensor PPD42NJ C4-2
2290948 Wire harness (dust sensor) [4001006903] C4-3
2290429 Cover (for dust sensor) [20015600001] C4-4
2376734 Suction grille (right) C5
2290467 Air outlet protection net [01476048] C6
2290739 Discharge grille [22416558] C7
2499808 Deodorant filter 229 X 229 X T9.6 C8
2385341 Braid (indication cover) E1
2290979 Wire harness (deodorization) [40014435] E10
2059293 Fin de course 3sb45572-1 [45010027] D2SW-P01L30T(S) E11
2343880 Dc fan motor LFD-325-44-8A E12
2376835 Switch box (upper cover) E16
2385288 Printed circuit board assy. (power suppl CJ15004 E18
2290986 Wire harness (for ground) [40110317] E20
2385358 Printed circuit board assy. (control) CJ16005-3 E22
2376866 Wire harness assy. (safety sw) E28
2290513 Mounting plate [20001300005] E3
2376873 Switch box (bottom) E31
_ Indication lamp cover assy. E32
2385240 Printed circuit board assy. (display) CJ16006 E32-1
2380290 Wire harness (display/ control) E32-2
2380308 Indication lamp cover E32-3
2380315 Wire harness (sensor) E33
2290575 Cover (ionizer) [20017400008] E35
2290568 Case (ionizer) [20017700012] E36
2186119 Printed circuit board (ionizer module) MHM307-01 E37
2380322 Wire harness (for ion) E39
2376804 Cover/ switch box E4
2385303 Power cable assy E40
153875J Fusible 21533.15 3eb82016-1 2153.15MXP 250V 3.15A E40-1
_ Fuse holder E40-2
2376912 Switch box (left) E41
2440231 Discharge plate streamer assy [01712100001] EST2R55-1A E5
2376811 Wire harness (for streamer) E6
2376828 Cover (streamer) E7
2287517 Printed circuit board assy. (sensor) [30070074_J] CJ14008-1 E9
2385264 Front panel assy F1
2290140 Air filter (pre filter front) [11126040] 178.3 X 23.7 F1-1
2290599 Top panel [22246155] F10
2380384 Casing frame (filter) F15
2290342 Fixture [20011500043] F16
2290359 Mounting plate [01206600003] F17
2290373 Fan scroll (top) [20018100006] F18
2377085 Fan scroll (side panel) F19
2380346 Rear panel F2
2074742 U-nut [70310161] F23
2290328 Bottom base assy. [20017200014] F3
2380391 Frame (ionizer) F30
2380409 Lever (filter detector) F43
2380416 Spring (filter detector) F47
2377092 Side plate (motor) F48
2377100 Front plate (motor) F49
2074571 Plain washer [70416008] F5
2377117 Sheet cover (drip proof inner) F50
2377124 Sheet cover (outer) F51
2380423 Guide (air filter) F52
2380353 Side panel (left upper) F6
2380360 Side panel (right) assy F7
2380377 Side panel (left lower) F8
2290621 Handle (top panel) [26236031] F9
2385365 Remote controller assy ARC483A6 K1
_ Air filter OPTION K2


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Purificateur d air Daikin MC55WVM



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
C1 page 1 Sirocco fan rotor

Daikin
Réf fabricant: 2290366
avec délai
sur devis
Filtre a air 1p393574-1 Daikin 2290715
Filtre a air 1p393574-1
Code article PEX: 679742
Daikin
Réf fabricant: 2290715
± 3 jours ouvrés
97,34 € TTC
C3 page 2 Case (deodorizing filter) assy.

Daikin
Réf fabricant: _
avec délai
sur devis
C3-1 page 2 Case (deodorizing filter)

Daikin
Réf fabricant: 2380221
avec délai
sur devis
C3-3 page 2 Cover (deodorizing filter)

Daikin
Réf fabricant: 2380238
avec délai
sur devis
C3-4 page 2 Switch (deodorizing filter)

Daikin
Réf fabricant: 2380245
avec délai
sur devis
C3-5 page 2 Wire spring

Daikin
Réf fabricant: 2290892
avec délai
sur devis
Suction grille (left) assy Daikin 2380252
Suction grille (left) assy
Code article PEX: 679849
Daikin
Réf fabricant: 2380252
± 3 jours ouvrés
279,25 € TTC
C4-1 page 1 Holder (dust sensor)

Daikin
Réf fabricant: 2290412
avec délai
sur devis
Dust sensor Daikin 2238173
Dust sensor
Code article PEX: 679680
Daikin
Réf fabricant: 2238173
± 3 jours ouvrés
66,13 € TTC
C4-3 page 1 Wire harness (dust sensor)

Daikin
Réf fabricant: 2290948
avec délai
sur devis
C4-4 page 2 Cover (for dust sensor)

Daikin
Réf fabricant: 2290429
avec délai
sur devis
Suction grille (right) Daikin 2376734
Suction grille (right)
Code article PEX: 679840
Daikin
Réf fabricant: 2376734
± 3 jours ouvrés
132,36 € TTC
C6 page 1 Air outlet protection net

Daikin
Réf fabricant: 2290467
avec délai
sur devis
Discharge grille Daikin 2290739
Discharge grille
Code article PEX: 679743
Daikin
Réf fabricant: 2290739
± 3 jours ouvrés
109,73 € TTC
C8 page 1 Deodorizing filter

Daikin
Réf fabricant: 2499808
E1 page 1 Braid (indication cover)

Daikin
Réf fabricant: 2385341
avec délai
sur devis
E10 page 2 Wire harness (deodorization)

Daikin
Réf fabricant: 2290979
avec délai
sur devis
Fin de course 3sb45572-1 Daikin 2059293
Fin de course 3sb45572-1
Code article PEX: 444352
Daikin
Réf fabricant: 2059293
± 3 jours ouvrés
14,54 € TTC
Dc fan motor Daikin 2343880
Dc fan motor
Code article PEX: 679805
Daikin
Réf fabricant: 2343880
± 3 jours ouvrés
263,11 € TTC
E16 page 1 Switch box (upper cover)

Daikin
Réf fabricant: 2376835
avec délai
sur devis
Printed circuit board assy. (power suppl Daikin 2385288
Printed circuit board assy. (power suppl
Code article PEX: 679866
Daikin
Réf fabricant: 2385288
± 3 jours ouvrés
376,70 € TTC
E20 page 1 Wire harness (for ground)

Daikin
Réf fabricant: 2290986
avec délai
sur devis
Printed circuit board assy. (control) Daikin 2385358
Printed circuit board assy. (control)
Code article PEX: 679868
Daikin
Réf fabricant: 2385358
± 3 jours ouvrés
314,39 € TTC
E28 page 2 Wire harness assy. (safety sw)

Daikin
Réf fabricant: 2376866
avec délai
sur devis
E3 page 2 Mounting plate

Daikin
Réf fabricant: 2290513
avec délai
sur devis
E31 page 1 Switch box (bottom)

Daikin
Réf fabricant: 2376873
avec délai
sur devis
E32 page 1 Indication lamp cover assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Printed circuit board assy. (display) Daikin 2385240
Printed circuit board assy. (display)
Code article PEX: 679864
Daikin
Réf fabricant: 2385240
± 3 jours ouvrés
314,39 € TTC
E32-2 page 1 Wire harness (display/ control)

Daikin
Réf fabricant: 2380290
avec délai
sur devis
E32-3 page 1 Indication lamp cover

Daikin
Réf fabricant: 2380308
avec délai
sur devis
E33 page 2 Wire harness (sensor)

Daikin
Réf fabricant: 2380315
avec délai
sur devis
E35 page 2 Cover (ionizer)

Daikin
Réf fabricant: 2290575
avec délai
sur devis
E36 page 1 Case (ionizer)

Daikin
Réf fabricant: 2290568
avec délai
sur devis
Printed circuit board (ionizer module) Daikin 2186119
Printed circuit board (ionizer module)
Code article PEX: 679609
Daikin
Réf fabricant: 2186119
± 3 jours ouvrés
67,99 € TTC
E39 page 2 Wire harness (for ion)

Daikin
Réf fabricant: 2380322
avec délai
sur devis
E4 page 2 Cover/ switch box

Daikin
Réf fabricant: 2376804
avec délai
sur devis
Power cable assy Daikin 2385303
Power cable assy
Code article PEX: 679867
Daikin
Réf fabricant: 2385303
± 3 jours ouvrés
502,87 € TTC
Fusible 21533.15 3eb82016-1 Daikin 153875J
Fusible 21533.15 3eb82016-1
Code article PEX: 440936
Daikin
Réf fabricant: 153875J
± 3 jours ouvrés
5,86 € TTC
E40-2 page 2 Fuse holder

Daikin
Réf fabricant: _
avec délai
sur devis
Switch box (left) Daikin 2376912
Switch box (left)
Code article PEX: 679841
Daikin
Réf fabricant: 2376912
± 3 jours ouvrés
108,23 € TTC
Discharge plate streamer assy Daikin 2440231
Discharge plate streamer assy
Code article PEX: 679963
Daikin
Réf fabricant: 2440231
± 3 jours ouvrés
108,77 € TTC
E6 page 1 Wire harness (for streamer)

Daikin
Réf fabricant: 2376811
avec délai
sur devis
E7 page 2 Cover (streamer)

Daikin
Réf fabricant: 2376828
avec délai
sur devis
Printed circuit board assy. (sensor) Daikin 2287517
Printed circuit board assy. (sensor)
Code article PEX: 679726
Daikin
Réf fabricant: 2287517
± 3 jours ouvrés
69,36 € TTC
Front panel assy Daikin 2385264
Front panel assy
Code article PEX: 679865
Daikin
Réf fabricant: 2385264
± 3 jours ouvrés
315,37 € TTC
Air filter (pre filter front) Daikin 2290140
Air filter (pre filter front)
Code article PEX: 679734
Daikin
Réf fabricant: 2290140
± 3 jours ouvrés
63,47 € TTC
Top panel Daikin 2290599
Top panel
Code article PEX: 679737
Daikin
Réf fabricant: 2290599
± 3 jours ouvrés
94,62 € TTC
F15 page 2 Casing frame (filter)

Daikin
Réf fabricant: 2380384
avec délai
sur devis
F16 page 2 Fixture

Daikin
Réf fabricant: 2290342
avec délai
sur devis
F17 page 2 Mounting plate

Daikin
Réf fabricant: 2290359
avec délai
sur devis
F18 page 1 Fan scroll (top)

Daikin
Réf fabricant: 2290373
avec délai
sur devis
Fan scroll (side panel) Daikin 2377085
Fan scroll (side panel)
Code article PEX: 679846
Daikin
Réf fabricant: 2377085
± 3 jours ouvrés
174,18 € TTC
Rear panel Daikin 2380346
Rear panel
Code article PEX: 679850
Daikin
Réf fabricant: 2380346
± 3 jours ouvrés
194,24 € TTC
F23 page 2 U-nut

Daikin
Réf fabricant: 2074742
avec délai
sur devis
F3 page 2 Bottom base assy.

Daikin
Réf fabricant: 2290328
avec délai
sur devis
F30 page 2 Frame (ionizer)

Daikin
Réf fabricant: 2380391
avec délai
sur devis
F43 page 2 Lever (filter detector)

Daikin
Réf fabricant: 2380409
avec délai
sur devis
F47 page 2 Spring (filter detector)

Daikin
Réf fabricant: 2380416
avec délai
sur devis
F48 page 2 Side plate (motor)

Daikin
Réf fabricant: 2377092
avec délai
sur devis
F49 page 1 Front plate (motor)

Daikin
Réf fabricant: 2377100
avec délai
sur devis
F5 page 2 Plain washer

Daikin
Réf fabricant: 2074571
avec délai
sur devis
F50 page 1 Sheet cover (drip proof inner)

Daikin
Réf fabricant: 2377117
avec délai
sur devis
F51 page 2 Sheet cover (outer)

Daikin
Réf fabricant: 2377124
avec délai
sur devis
F52 page 1 Guide (air filter)

Daikin
Réf fabricant: 2380423
avec délai
sur devis
Side panel (left upper) Daikin 2380353
Side panel (left upper)
Code article PEX: 679851
Daikin
Réf fabricant: 2380353
± 3 jours ouvrés
110,05 € TTC
Side panel (right) assy Daikin 2380360
Side panel (right) assy
Code article PEX: 679852
Daikin
Réf fabricant: 2380360
± 3 jours ouvrés
115,44 € TTC
Side panel (left lower) Daikin 2380377
Side panel (left lower)
Code article PEX: 679853
Daikin
Réf fabricant: 2380377
± 3 jours ouvrés
110,35 € TTC
Handle (top panel) Daikin 2290621
Handle (top panel)
Code article PEX: 679738
Daikin
Réf fabricant: 2290621
± 3 jours ouvrés
85,18 € TTC
Remote controller assy Daikin 2385365
Remote controller assy
Code article PEX: 679869
Daikin
Réf fabricant: 2385365
± 3 jours ouvrés
111,66 € TTC
K2 page 1 Air filter

Daikin
Réf fabricant: _
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Purificateur d air Daikin MC55WVM ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
