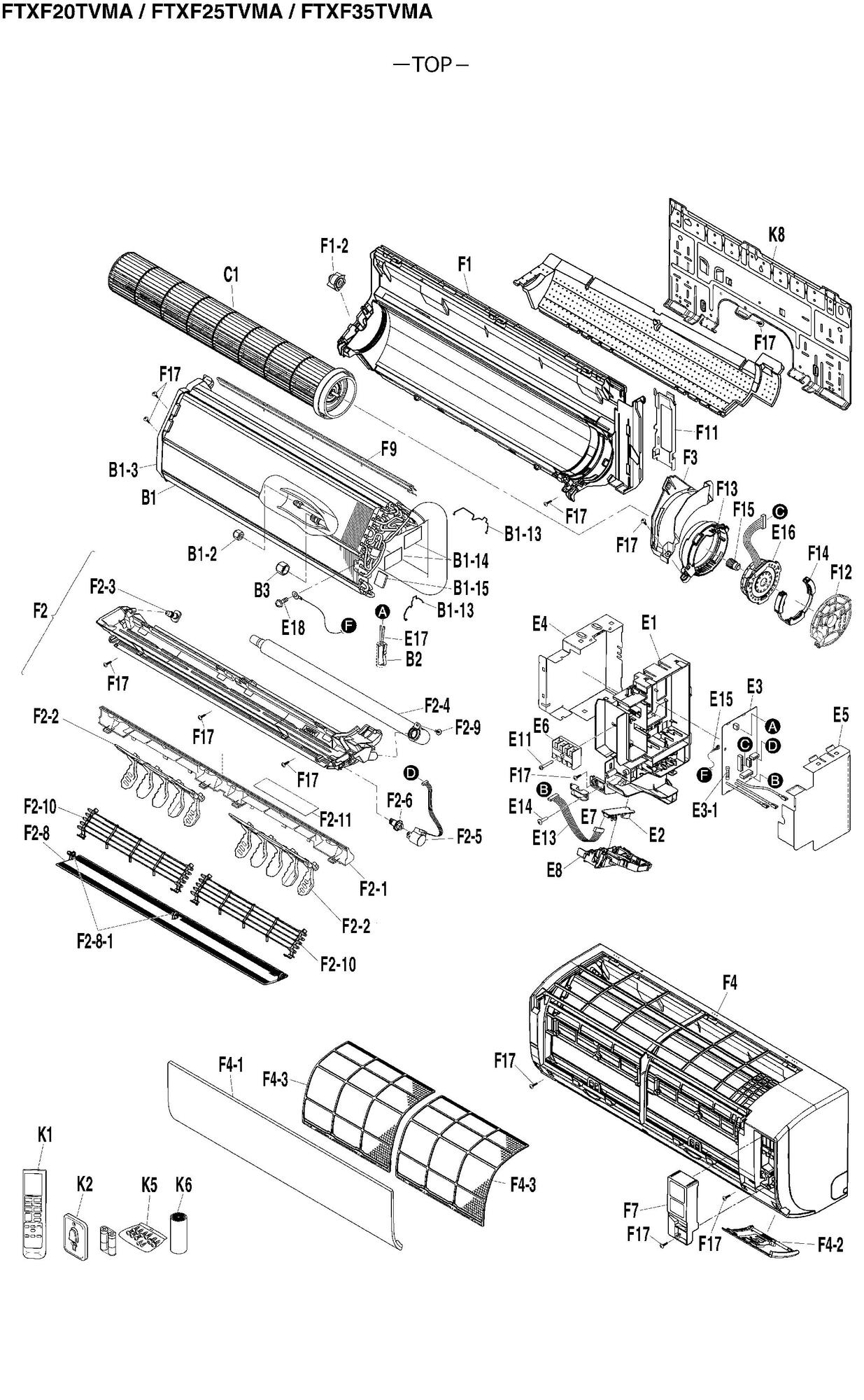

Position vue éclatée
|
Article
|
Référence fabricant
|
Disponibilité et prix
|
|
|
|
B1 page 1
|
Heat exchanger assy.
|
Daikin
Réf fabricant: 4022524
|
avec délai
sur devis
|
|
|
|
B1-13 page 1
|
Wire spring
|
Daikin
Réf fabricant: 7900113
|
avec délai
sur devis
|
|
|
|
B1-14 page 1
|
Putty
|
Daikin
Réf fabricant: 1859469
|
avec délai
sur devis
|
|
|
|
B1-15 page 1
|
Putty
|
Daikin
Réf fabricant: 160242J
|
avec délai
sur devis
|
|
|
|
B1-2 page 1
|
Raccord flare 1/4 ftxs-f
|
Daikin
|
± 3 jours ouvrés
sur devis
|
|
|
|
B1-3 page 1
|
Side panel (left)
|
Daikin
Réf fabricant: 4015974
|
avec délai
sur devis
|
|
|
|
B2 page 1
|
Clips blocage sonde r4610281-1
|
Daikin
|
± 3 jours ouvrés
7,42 € TTC
|
|
|
|
B3 page 1
|
Ecrou 3/8 r18/25d
|
Daikin
|
± 3 jours ouvrés
31,58 € TTC
|
|
|
|
C1 page 1
|
Vent. a flux transversal 4f022566-5
|
Daikin
|
± 3 jours ouvrés
110,70 € TTC
|
|
|
|
E1 page 1
|
Switch box
|
Daikin
Réf fabricant: 4015975
|
avec délai
sur devis
|
|
|
|
E11 page 1
|
Pan head tapping screw
|
Daikin
Réf fabricant: _
|
avec délai
sur devis
|
|
|
|
E13 page 1
|
Wire harness (indication lamp)
|
Daikin
Réf fabricant: 4018118
|
avec délai
sur devis
|
|
|
|
E14 page 1
|
Truss head tapping screw
|
Daikin
Réf fabricant: _
|
avec délai
sur devis
|
|
|
|
E15 page 1
|
Earth wire
|
Daikin
Réf fabricant: 7900097
|
avec délai
sur devis
|
|
|
|
E16 page 1
|
Fan motor stator
|
Daikin
Réf fabricant: 4018968
|
avec délai
sur devis
|
|
|
|
E17 page 1
|
Thermistor
|
Daikin
Réf fabricant: 6023935
|
avec délai
sur devis
|
|
|
|
E18 page 1
|
Tapping screw
|
Daikin
Réf fabricant: _
|
avec délai
sur devis
|
|
|
|
E2 page 1
|
Platine 3p185701-4
|
Daikin
|
± 3 jours ouvrés
27,96 € TTC
|
|
|
|
E3 page 1
|
Printed circuit board assy. (main)
|
Daikin
Réf fabricant: 4023616
|
avec délai
sur devis
|
|
|
|
E3-1 page 1
|
Fusible 3.15a / 250v / 3eb82015-1
|
Daikin
|
± 3 jours ouvrés
23,23 € TTC
|
|
|
|
E4 page 1
|
Shield plate (1)
|
Daikin
Réf fabricant: 4015979
|
avec délai
sur devis
|
|
|
|
E5 page 1
|
Shield plate (2)
|
Daikin
Réf fabricant: 4015980
|
avec délai
sur devis
|
|
|
|
E6 page 1
|
Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1
|
Daikin
|
± 3 jours ouvrés
11,95 € TTC
|
|
|
|
E7 page 1
|
Fixation cable
|
Daikin
|
± 3 jours ouvrés
1,22 € TTC
|
|
|
|
E8 page 1
|
Indication lamp cover
|
Daikin
Réf fabricant: 4015981
|
avec délai
sur devis
|
|
|
|
F1 page 1
|
Bottom frame assy.
|
Daikin
Réf fabricant: 4016579
|
avec délai
sur devis
|
|
|
|
F1-2 page 1
|
Pallier et silent bloc ventil 4p348573-1
|
Daikin
|
± 3 jours ouvrés
14,54 € TTC
|
|
|
|
F11 page 1
|
Piping fixture
|
Daikin
Réf fabricant: 6024489
|
avec délai
sur devis
|
|
|
|
F12 page 1
|
Couvercle de protection 2p344835-1
|
Daikin
|
± 3 jours ouvrés
13,91 € TTC
|
|
|
|
F13 page 1
|
Motor cover assy.
|
Daikin
Réf fabricant: 2371265
|
avec délai
sur devis
|
|
|
|
F14 page 1
|
Rubber grommet
|
Daikin
Réf fabricant: 4903778
|
avec délai
sur devis
|
|
|
|
F15 page 1
|
Pallier de ventilation 4p102621-1
|
Daikin
|
± 3 jours ouvrés
11,54 € TTC
|
|
|
|
F17 page 1
|
Truss head tapping screw
|
Daikin
Réf fabricant: _
|
avec délai
sur devis
|
|
|
|
F2 page 1
|
Drain pan
|
Daikin
Réf fabricant: 4017168
|
avec délai
sur devis
|
|
|
|
F2-1 page 1
|
Drain pan stabilizer
|
Daikin
Réf fabricant: 4016180
|
avec délai
sur devis
|
|
|
|
F2-10 page 1
|
Fan guard assy.
|
Daikin
Réf fabricant: 4022655
|
avec délai
sur devis
|
|
|
|
F2-11 page 1
|
Caution label
|
Daikin
Réf fabricant: 4024047
|
avec délai
sur devis
|
|
|
|
F2-2 page 1
|
Disch. grille vert. blade (manual)
|
Daikin
Réf fabricant: 4015987
|
avec délai
sur devis
|
|
|
|
F2-3 page 1
|
Bouchon bac a condensat 3pb34652-1
|
Daikin
|
± 3 jours ouvrés
2,70 € TTC
|
|
|
|
F2-4 page 1
|
Drain hose assy.
|
Daikin
Réf fabricant: 4019588
|
avec délai
sur devis
|
|
|
|
F2-5 page 1
|
Moteur de balayage 20byj46-514 3s470001
|
Daikin
|
± 3 jours ouvrés
37,97 € TTC
|
|
|
|
F2-6 page 1
|
Shaft (hor. blade)
|
Daikin
Réf fabricant: 4015988
|
avec délai
sur devis
|
|
|
|
F2-8 page 1
|
Disch. grille hor. blade assy.
|
Daikin
Réf fabricant: 4015989
|
avec délai
sur devis
|
|
|
|
F2-8-1 page 1
|
Axe fixation volet de balayage
|
Daikin
|
± 3 jours ouvrés
4,96 € TTC
|
|
|
|
F2-9 page 1
|
Tapping screw
|
Daikin
Réf fabricant: _
|
avec délai
sur devis
|
|
|
|
F3 page 1
|
Side panel (right)
|
Daikin
Réf fabricant: 4015990
|
avec délai
sur devis
|
|
|
|
F4 page 1
|
Front grille assy.
|
Daikin
Réf fabricant: 4020729
|
avec délai
sur devis
|
|
|
|
F4-1 page 1
|
Panel assy.
|
Daikin
Réf fabricant: 4017142
|
avec délai
sur devis
|
|
|
|
F4-2 page 1
|
Control panel assy.
|
Daikin
Réf fabricant: 4015993
|
avec délai
sur devis
|
|
|
|
F4-3 page 1
|
Air filter
|
Daikin
Réf fabricant: 4015994
|
avec délai
sur devis
|
|
|
|
F7 page 1
|
Service cover assy.
|
Daikin
Réf fabricant: 7900105
|
avec délai
sur devis
|
|
|
|
F9 page 1
|
Sealing plate (top)
|
Daikin
Réf fabricant: 6024487
|
avec délai
sur devis
|
|
|
|
K1 page 1
|
Telecommande 2p547555-6
|
Daikin
|
± 3 jours ouvrés
84,54 € TTC
|
|
|
|
K2 page 1
|
Support telecommande 2p207994-1
|
Daikin
|
± 3 jours ouvrés
4,69 € TTC
|
|
|
|
K5 page 1
|
Screw set
|
Daikin
Réf fabricant: _
|
avec délai
sur devis
|
|
|
|
K6 page 1
|
Ruban isolant w70xl3000x35
|
Daikin
|
± 3 jours ouvrés
13,38 € TTC
|
|
|
|
K8 page 1
|
Installation plate
|
Daikin
Réf fabricant: 7900111
|
avec délai
sur devis
|
|
