Unité interne Daikin FDXM35F3V1B9
page 1
Pièces détachées Unité interne Daikin FDXM35F3V1B9 chez Pièces Express


Référence fabricant
Position Schéma
5010538 Evaporateur 2p327573-1 B1
257576J Half union joint 1/4" dia.6.4CuT B1-1
257577J Reduction 3/8 ftx22l 3/8" dia.9.5CuT B1-2
5004429 Soundproof putty B1-3
5004428 Soundproof putty B1-4
5004426 Soundproof putty B1-5
380120 Clips blocage sonde r4610281-1 B1-6
093905J Joint pour ecrou 3sa23001-1 1/4" dia.6.4 B1-7
091416J Joint pour ecrou 3sa23001-2 3/8" dia.9.6 B1-8
1723546 Raccord flare 1/4 ftxs-f FNSF2-1/4" B2
119848J Ecrou 3/8 r18/25d FNSF3-3/8" B3
5010539 Ensemble de ventilation 2p329410-1 C1
5005899 Fan top plate C1-1
5004431 Support volet droite 4p154982-2 C1-10
5004430 Support volet gauche 4p154982-1 C1-11
5012639 Fan housing (1) NATURAL COLOR C1-2
5012640 Logement de ventilateur 2p342745-1 a NATURAL COLOR C1-3
5004416 Turbine 2p115193-2 qd13a1bh UL94HB C1-4
011582J Vis fixation turbine m6x8 M6 X 8 C1-4-1
5032114 Moteur ventil 3p327528-1 c / 8p 44w kfd- C1-6
5010541 Collier fixation moteur 4p333862-1 C1-7
5010542 Support moteur 3p314356-1 C1-8
1229570 Protection en caoutchou 4pn04825-2 C1-9
5016282 Filtre a air 2p410121-1 C2
027843J Passe fils C3
5019329 Boitier electrique 1p473069-1 E1
5010575 Ensemble bornier E10
301430P Sonde r3t st8605a-14 l=1000 4p174386-1 E11
5010551 Sonde 4p328970-1 E12
5010552 Sonde 4p331386-1 E13
5010553 Rubber bush E14
0965152 Bague caoutchouc 4pa05995-7 E15
1090936 Rubber bush E16
5010563 Cable terre 4p117216-1 E17
099784J Borne de terre 4pa47980-8 E18
4015455 Etiquette produit 3p351459-1 E19
5010544 Couvercle boitier electrique 3p315264-1 E2
1302259 Shunt (pompe) fxa(q)20-63m E20
5010545 Support platine 2p327576-1 E3
5019330 Cable liaison 4p327587-2 E4
139491J Bornier x2m ex1394917 E5
5010547 Couvercle boitier elec 3p315260-1 E6
_ Multiple parts needed order item e7-1+e7-2 E7
065331J Resistance config t.32 j36/40-kohm E7-1
5022755 Platine ec16021-21(a) 2p538953-3 EC16021-21(A) E7-2
0085847 Collier de serrage cv-150 hk4017-2 E8
5010549 Earth wire E9
5010550 Ferrite core E9-1
5019332 Plaque superieure assy F1
5012438 Thermal insulation F10
5012654 Bac a condensat 4p117871-3 F11
1823390 Tube d isolation 4p117866-1 F11-1
537994 Bouchon de bac a condensats F11-2
5010556 El. compo. mounting plate F12
5036909 Thermal insulation top F13
5010558 Mounting plate assy F14
5036913 Side panel assy(right) F2
5036914 Side panel assy(left) F3
5005902 Tole avant 3pw53949-1 F4
5019333 Tole inf. 3p369457-1 F5
5010555 Couvercle d etancheite F6
5005911 Porte filtre 3pw59602-1 F7
5005910 Support metallique 3pw54840-1 F8
5004189 Hold plate assy F9
5012658 Tube evacuation 3pa04589-1 K1
1755334 Rondelle de fixation 4pn00325-1 K10
5010591 Top tray assy K11
5016574 Packing case K12
5010593 Bottom tray assy K13
558117J Tube evacuation [40 ne43031-8 dia.40 K2
038187J Protection tube liquide fhc-c ODdia.46 X IDdia.26 X L190 K3
031111J Isolation du tube du conduit gaz fhc-c ODdia.51 X IDdia.35 X L190 K4
5004187 Sealer/ drain hose 300 X 100 X T5 K5
032284J Sealer ex0322849 fuy125f 300 X 166 X T5 K6
011425J Vis m5x12 4sk05302-12 M5 X 12 (3) K7
980723J Serre fil hk4017-3 K8
094152J Rondelle 4sk07002-10m M10 K9

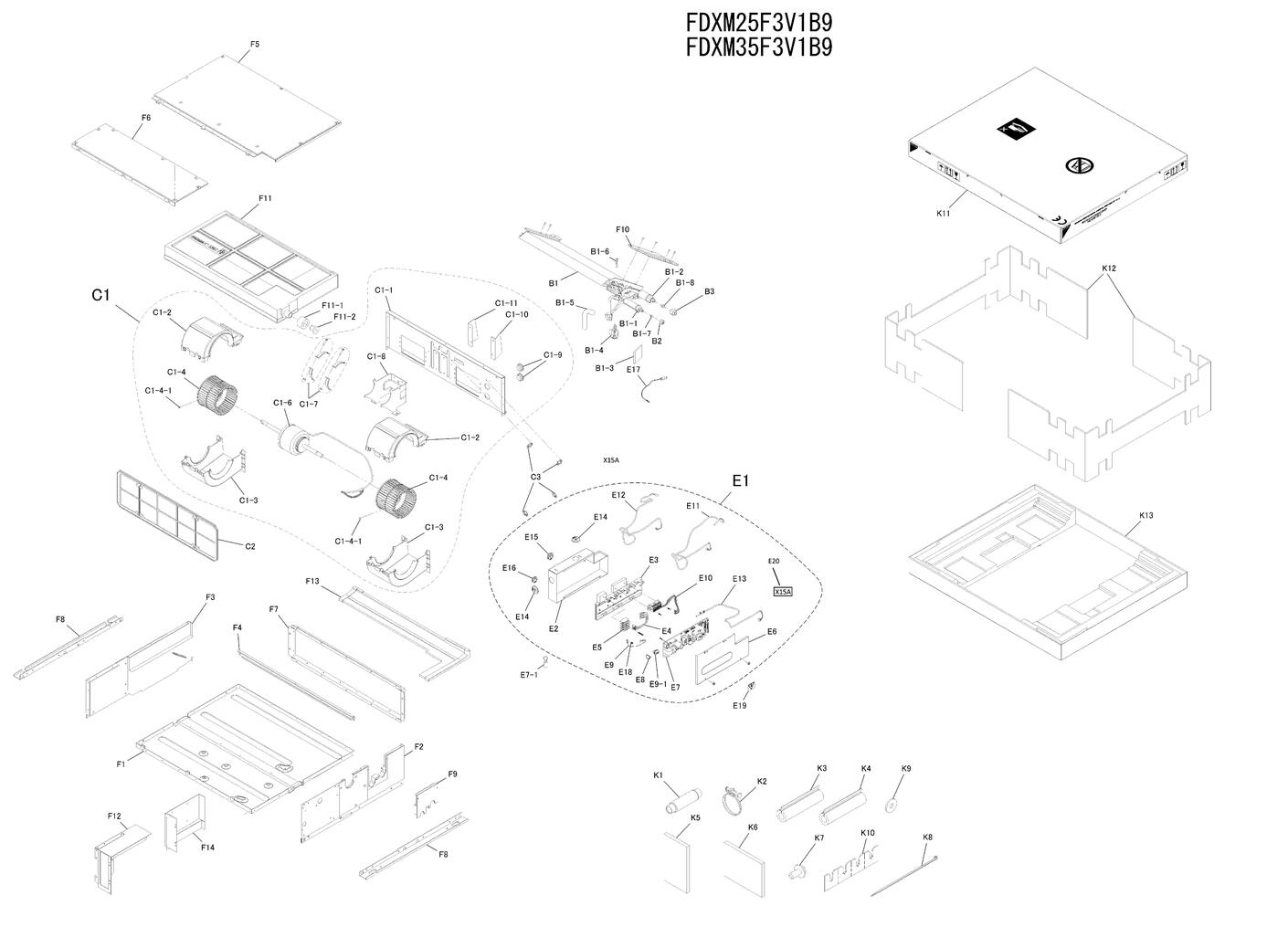

Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FDXM35F3V1B9



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
Evaporateur 2p327573-1 Daikin 5010538
B1 page 1 Evaporateur 2p327573-1
Code article PEX: 453102
Daikin
Réf fabricant: 5010538
± 3 jours ouvrés
244,98 € TTC
half union joint Daikin 257576J
B1-1 page 1 Half union joint
Code article PEX: 445388
Daikin
Réf fabricant: 257576J
± 3 jours ouvrés
17,14 € TTC
Reduction 3/8 ftx22l Daikin 257577J
B1-2 page 1 Reduction 3/8 ftx22l
Code article PEX: 445390
Daikin
Réf fabricant: 257577J
± 3 jours ouvrés
22,10 € TTC
B1-3 page 1 Soundproof putty

Daikin
Réf fabricant: 5004429
avec délai
sur devis
B1-4 page 1 Soundproof putty

Daikin
Réf fabricant: 5004428
avec délai
sur devis
B1-5 page 1 Soundproof putty

Daikin
Réf fabricant: 5004426
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120
B1-6 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120
± 3 jours ouvrés
7,42 € TTC
Joint pour ecrou 3sa23001-1 Daikin 093905J
B1-7 page 1 Joint pour ecrou 3sa23001-1
Code article PEX: 436791
Daikin
Réf fabricant: 093905J
± 3 jours ouvrés
1,67 € TTC
Joint pour ecrou 3sa23001-2 Daikin 091416J
B1-8 page 1 Joint pour ecrou 3sa23001-2
Code article PEX: 436730
Daikin
Réf fabricant: 091416J
± 3 jours ouvrés
1,67 € TTC
Raccord flare 1/4 ftxs-f Daikin 1723546
B2 page 1 Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
sur devis
Ecrou 3/8 r18/25d Daikin 119848J
B3 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438520
Daikin
Réf fabricant: 119848J
± 3 jours ouvrés
31,58 € TTC
Ensemble de ventilation 2p329410-1 Daikin 5010539
C1 page 1 Ensemble de ventilation 2p329410-1
Code article PEX: 453103
Daikin
Réf fabricant: 5010539
± 3 jours ouvrés
459,17 € TTC
C1-1 page 1 Fan top plate

Daikin
Réf fabricant: 5005899
avec délai
sur devis
Support volet droite 4p154982-2 Daikin 5004431
C1-10 page 1 Support volet droite 4p154982-2
Code article PEX: 450525
Daikin
Réf fabricant: 5004431
± 3 jours ouvrés
6,10 € TTC
Support volet gauche 4p154982-1 Daikin 5004430
C1-11 page 1 Support volet gauche 4p154982-1
Code article PEX: 450524
Daikin
Réf fabricant: 5004430
± 3 jours ouvrés
6,10 € TTC
Fan housing (1) Daikin 5012639
C1-2 page 1 Fan housing (1)
Code article PEX: 681292
Daikin
Réf fabricant: 5012639
± 3 jours ouvrés
13,20 € TTC
Logement de ventilateur 2p342745-1 a Daikin 5012640
C1-3 page 1 Logement de ventilateur 2p342745-1 a
Code article PEX: 681293
Daikin
Réf fabricant: 5012640
± 3 jours ouvrés
12,22 € TTC
Turbine 2p115193-2 qd13a1bh Daikin 5004416
C1-4 page 1 Turbine 2p115193-2 qd13a1bh
Code article PEX: 450518
Daikin
Réf fabricant: 5004416
± 3 jours ouvrés
28,42 € TTC
Vis fixation turbine m6x8 Daikin 011582J
C1-4-1 page 1 Vis fixation turbine m6x8
Code article PEX: 433953
Daikin
Réf fabricant: 011582J
± 3 jours ouvrés
2,12 € TTC
Moteur ventil 3p327528-1 c / 8p 44w kfd- Daikin 5032114
C1-6 page 1 Moteur ventil 3p327528-1 c / 8p 44w kfd-
Code article PEX: 683223
Daikin
Réf fabricant: 5032114
± 3 jours ouvrés
263,11 € TTC
Collier fixation moteur 4p333862-1 Daikin 5010541
C1-7 page 1 Collier fixation moteur 4p333862-1
Code article PEX: 453105
Daikin
Réf fabricant: 5010541
± 3 jours ouvrés
8,12 € TTC
Support moteur 3p314356-1 Daikin 5010542
C1-8 page 1 Support moteur 3p314356-1
Code article PEX: 453106
Daikin
Réf fabricant: 5010542
± 3 jours ouvrés
26,39 € TTC
Protection en caoutchou 4pn04825-2 Daikin 1229570
C1-9 page 1 Protection en caoutchou 4pn04825-2
Code article PEX: 438768
Daikin
Réf fabricant: 1229570
± 3 jours ouvrés
6,55 € TTC
Filtre a air 2p410121-1 Daikin 5016282
C2 page 1 Filtre a air 2p410121-1
Code article PEX: 455369
Daikin
Réf fabricant: 5016282
± 3 jours ouvrés
32,38 € TTC
Passe fils Daikin 027843J
C3 page 1 Passe fils
Code article PEX: 434426
Daikin
Réf fabricant: 027843J
± 3 jours ouvrés
2,80 € TTC
Boitier electrique 1p473069-1 Daikin 5019329
E1 page 1 Boitier electrique 1p473069-1
Code article PEX: 456265
Daikin
Réf fabricant: 5019329
± 3 jours ouvrés
432,13 € TTC
Ensemble bornier Daikin 5010575
E10 page 1 Ensemble bornier
Code article PEX: 453122
Daikin
Réf fabricant: 5010575
± 3 jours ouvrés
33,22 € TTC
Sonde r3t st8605a-14 l=1000 4p174386-1 Daikin 301430P
E11 page 1 Sonde r3t st8605a-14 l=1000 4p174386-1
Code article PEX: 446542
Daikin
Réf fabricant: 301430P
± 3 jours ouvrés
17,17 € TTC
Sonde 4p328970-1 Daikin 5010551
E12 page 1 Sonde 4p328970-1
Code article PEX: 453111
Daikin
Réf fabricant: 5010551
± 3 jours ouvrés
14,81 € TTC
Sonde 4p331386-1 Daikin 5010552
E13 page 1 Sonde 4p331386-1
Code article PEX: 453112
Daikin
Réf fabricant: 5010552
± 3 jours ouvrés
11,54 € TTC
E14 page 1 Rubber bush

Daikin
Réf fabricant: 5010553
avec délai
sur devis
Bague caoutchouc 4pa05995-7 Daikin 0965152
E15 page 1 Bague caoutchouc 4pa05995-7
Code article PEX: 437054
Daikin
Réf fabricant: 0965152
± 3 jours ouvrés
5,59 € TTC
E16 page 1 Rubber bush

Daikin
Réf fabricant: 1090936
avec délai
sur devis
Cable terre 4p117216-1 Daikin 5010563
E17 page 1 Cable terre 4p117216-1
Code article PEX: 681152
Daikin
Réf fabricant: 5010563
± 3 jours ouvrés
5,22 € TTC
Borne de terre 4pa47980-8 Daikin 099784J
E18 page 1 Borne de terre 4pa47980-8
Code article PEX: 437296
Daikin
Réf fabricant: 099784J
± 3 jours ouvrés
1,75 € TTC
Etiquette produit 3p351459-1 Daikin 4015455
E19 page 1 Etiquette produit 3p351459-1
Code article PEX: 680514
Daikin
Réf fabricant: 4015455
± 3 jours ouvrés
5,92 € TTC
Couvercle boitier electrique 3p315264-1 Daikin 5010544
E2 page 1 Couvercle boitier electrique 3p315264-1
Code article PEX: 453107
Daikin
Réf fabricant: 5010544
± 3 jours ouvrés
45,56 € TTC
Shunt (pompe) fxa(q)20-63m Daikin 1302259
E20 page 1 Shunt (pompe) fxa(q)20-63m
Code article PEX: 439215
Daikin
Réf fabricant: 1302259
± 3 jours ouvrés
4,85 € TTC
Support platine 2p327576-1 Daikin 5010545
E3 page 1 Support platine 2p327576-1
Code article PEX: 681151
Daikin
Réf fabricant: 5010545
± 3 jours ouvrés
12,94 € TTC
Cable liaison 4p327587-2 Daikin 5019330
E4 page 1 Cable liaison 4p327587-2
Code article PEX: 456266
Daikin
Réf fabricant: 5019330
± 3 jours ouvrés
25,85 € TTC
Bornier x2m ex1394917 Daikin 139491J
E5 page 1 Bornier x2m ex1394917
Code article PEX: 439799
Daikin
Réf fabricant: 139491J
± 3 jours ouvrés
35,98 € TTC
Couvercle boitier elec 3p315260-1 Daikin 5010547
E6 page 1 Couvercle boitier elec 3p315260-1
Code article PEX: 453109
Daikin
Réf fabricant: 5010547
± 3 jours ouvrés
8,75 € TTC
E7 page 1 Multiple parts needed order item e7-1+e7-2

Daikin
Réf fabricant: _
avec délai
sur devis
Resistance config t.32 j36/40-kohm Daikin 065331J
E7-1 page 1 Resistance config t.32 j36/40-kohm
Code article PEX: 435839
Daikin
Réf fabricant: 065331J
en stock
9,08 € TTC
Platine ec16021-21(a) 2p538953-3 Daikin 5022755
E7-2 page 1 Platine ec16021-21(a) 2p538953-3
Code article PEX: 682493
Daikin
Réf fabricant: 5022755
± 3 jours ouvrés
371,28 € TTC
Collier de serrage cv-150 hk4017-2 Daikin 0085847
E8 page 1 Collier de serrage cv-150 hk4017-2
Code article PEX: 433891
Daikin
Réf fabricant: 0085847
± 3 jours ouvrés
sur devis
E9 page 1 Earth wire

Daikin
Réf fabricant: 5010549
avec délai
sur devis
E9-1 page 1 Ferrite core

Daikin
Réf fabricant: 5010550
avec délai
sur devis
Plaque superieure assy Daikin 5019332
F1 page 1 Plaque superieure assy
Code article PEX: 744491
Daikin
Réf fabricant: 5019332
± 3 jours ouvrés
51,35 € TTC
F10 page 1 Thermal insulation

Daikin
Réf fabricant: 5012438
avec délai
sur devis
Bac a condensat 4p117871-3 Daikin 5012654
F11 page 1 Bac a condensat 4p117871-3
Code article PEX: 453891
Daikin
Réf fabricant: 5012654
± 3 jours ouvrés
90,16 € TTC
Tube d isolation 4p117866-1 Daikin 1823390
F11-1 page 1 Tube d isolation 4p117866-1
Code article PEX: 679417
Daikin
Réf fabricant: 1823390
± 3 jours ouvrés
5,99 € TTC
Bouchon de bac a condensats Daikin 537994
F11-2 page 1 Bouchon de bac a condensats
Code article PEX: 457016
Daikin
Réf fabricant: 537994
± 3 jours ouvrés
9,65 € TTC
F12 page 1 El. compo. mounting plate

Daikin
Réf fabricant: 5010556
avec délai
sur devis
F13 page 1 Thermal insulation top

Daikin
Réf fabricant: 5036909
avec délai
sur devis
F14 page 1 Mounting plate assy

Daikin
Réf fabricant: 5010558
avec délai
sur devis
F2 page 1 Side panel assy(right)

Daikin
Réf fabricant: 5036913
avec délai
sur devis
F3 page 1 Side panel assy(left)

Daikin
Réf fabricant: 5036914
avec délai
sur devis
Tole avant 3pw53949-1 Daikin 5005902
F4 page 1 Tole avant 3pw53949-1
Code article PEX: 451384
Daikin
Réf fabricant: 5005902
± 3 jours ouvrés
14,75 € TTC
Tole inf. 3p369457-1 Daikin 5019333
F5 page 1 Tole inf. 3p369457-1
Code article PEX: 681866
Daikin
Réf fabricant: 5019333
± 3 jours ouvrés
62,03 € TTC
Couvercle d etancheite Daikin 5010555
F6 page 1 Couvercle d etancheite
Code article PEX: 453114
Daikin
Réf fabricant: 5010555
± 3 jours ouvrés
35,68 € TTC
Porte filtre 3pw59602-1 Daikin 5005911
F7 page 1 Porte filtre 3pw59602-1
Code article PEX: 451391
Daikin
Réf fabricant: 5005911
± 3 jours ouvrés
95,62 € TTC
Support metallique 3pw54840-1 Daikin 5005910
F8 page 1 Support metallique 3pw54840-1
Code article PEX: 451390
Daikin
Réf fabricant: 5005910
± 3 jours ouvrés
27,62 € TTC
F9 page 1 Hold plate assy

Daikin
Réf fabricant: 5004189
avec délai
sur devis
Tube evacuation 3pa04589-1 Daikin 5012658
K1 page 1 Tube evacuation 3pa04589-1
Code article PEX: 453892
Daikin
Réf fabricant: 5012658
± 3 jours ouvrés
11,75 € TTC
Rondelle de fixation 4pn00325-1 Daikin 1755334
K10 page 1 Rondelle de fixation 4pn00325-1
Code article PEX: 442407
Daikin
Réf fabricant: 1755334
± 3 jours ouvrés
2,40 € TTC
K11 page 1 Top tray assy

Daikin
Réf fabricant: 5010591
avec délai
sur devis
K12 page 1 Packing case

Daikin
Réf fabricant: 5016574
avec délai
sur devis
K13 page 1 Bottom tray assy

Daikin
Réf fabricant: 5010593
avec délai
sur devis
Tube evacuation [40 ne43031-8 Daikin 558117J
K2 page 1 Tube evacuation [40 ne43031-8
Code article PEX: 457026
Daikin
Réf fabricant: 558117J
± 3 jours ouvrés
5,52 € TTC
Protection tube liquide fhc-c Daikin 038187J
K3 page 1 Protection tube liquide fhc-c
Code article PEX: 434817
Daikin
Réf fabricant: 038187J
± 3 jours ouvrés
8,39 € TTC
Isolation du tube du conduit gaz fhc-c Daikin 031111J
K4 page 1 Isolation du tube du conduit gaz fhc-c
Code article PEX: 434537
Daikin
Réf fabricant: 031111J
± 3 jours ouvrés
13,84 € TTC
Sealer/ drain hose Daikin 5004187
K5 page 1 Sealer/ drain hose
Code article PEX: 680976
Daikin
Réf fabricant: 5004187
± 3 jours ouvrés
7,22 € TTC
Sealer ex0322849 fuy125f Daikin 032284J
K6 page 1 Sealer ex0322849 fuy125f
Code article PEX: 434580
Daikin
Réf fabricant: 032284J
± 3 jours ouvrés
15,80 € TTC
Vis m5x12 4sk05302-12 Daikin 011425J
K7 page 1 Vis m5x12 4sk05302-12
Code article PEX: 433952
Daikin
Réf fabricant: 011425J
± 3 jours ouvrés
1,75 € TTC
Serre fil hk4017-3 Daikin 980723J
K8 page 1 Serre fil hk4017-3
Code article PEX: 458814
Daikin
Réf fabricant: 980723J
± 3 jours ouvrés
3,34 € TTC
Rondelle 4sk07002-10m Daikin 094152J
K9 page 1 Rondelle 4sk07002-10m
Code article PEX: 436797
Daikin
Réf fabricant: 094152J
± 3 jours ouvrés
1,52 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FDXM35F3V1B9 ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
