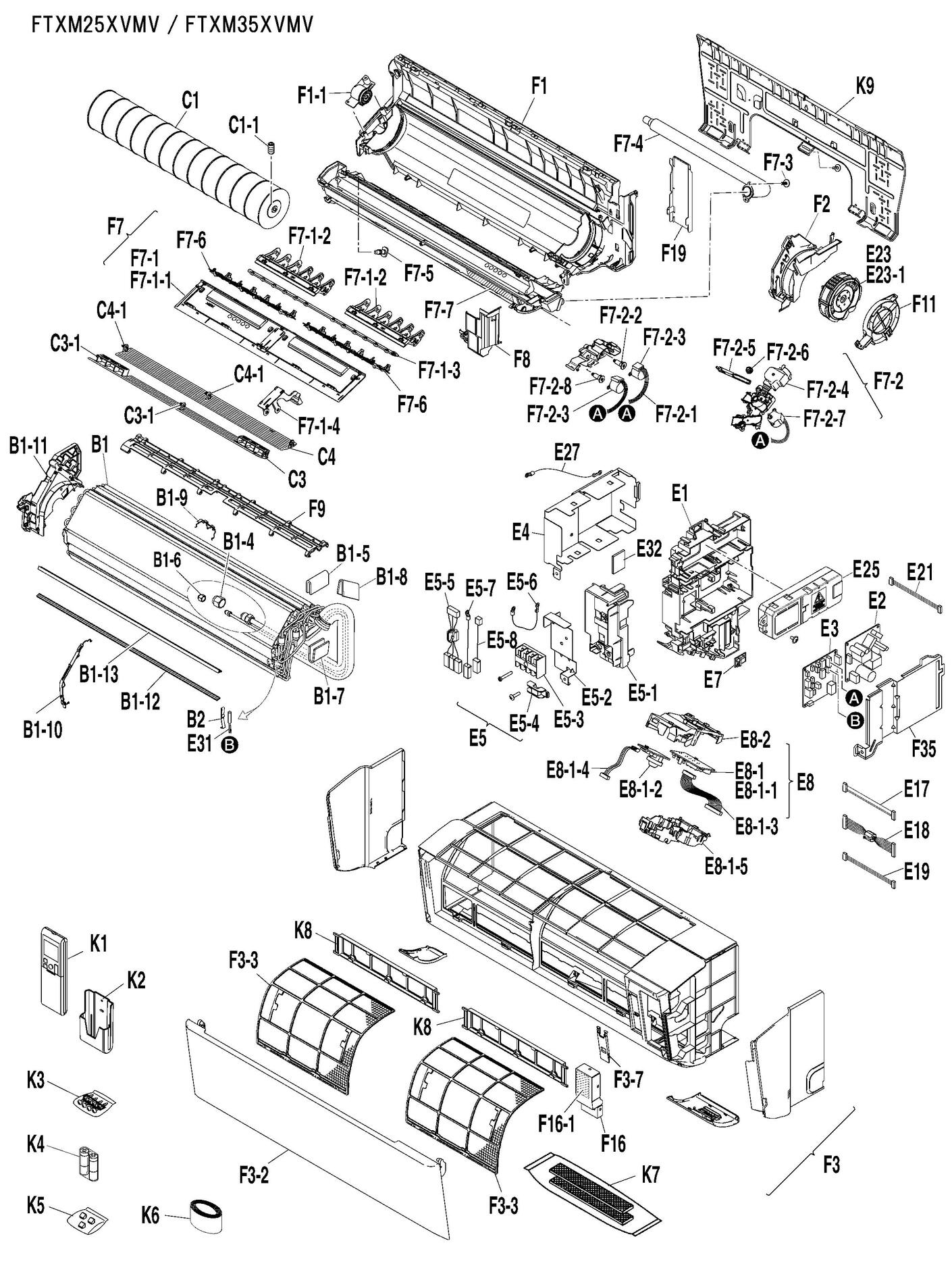

| Photo | Position vue éclatée | Article | Référence fabricant | Disponibilité et prix | |
|
| B1 page 1 | Heat exchanger assy. (2-6pass) | Daikin Réf fabricant: 2530192 | avec délai sur devis | |
|
| B1-10 page 1 | Wire spring assy. (8 stage) | Daikin Réf fabricant: 2535224 | avec délai sur devis | |
|
| B1-11 page 1 | Side panel (left) | Daikin Réf fabricant: 2535222 | avec délai sur devis | |
|
| B1-12 page 1 | Sealing plate (heat exchanger) | Daikin Réf fabricant: 2535225 | avec délai sur devis | |
|
| B1-13 page 1 | Sealing plate (h/e bending) | Daikin Réf fabricant: 2535226 | avec délai sur devis | |
|
| B1-4 page 1 | Ecrou 3/8 r18/25d | Daikin | ± 3 jours ouvrés 33,10 € TTC | |
|
| B1-5 page 1 | Putty | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| B1-6 page 1 | Flare nut | Daikin Réf fabricant: 5012634 | avec délai sur devis | |
|
| B1-7 page 1 | Plaque isolation phonique 4p088684-25 | Daikin | ± 3 jours ouvrés 7,19 € TTC | |
|
| B1-8 page 1 | Putty | Daikin Réf fabricant: 1444571 | avec délai sur devis | |
|
| B1-9 page 1 | Wire spring assy. (4 stage) | Daikin Réf fabricant: 2535223 | avec délai sur devis | |
|
| B2 page 1 | Clips blocage sonde r4610281-1 | Daikin | ± 3 jours ouvrés 1,48 € TTC | |
|
| C1 page 1 | Cross flow fan assy. | Daikin Réf fabricant: 2530534 | avec délai sur devis | |
|
| C1-1 page 1 | Vis ft45gv1b | Daikin | ± 3 jours ouvrés 2,35 € TTC | |
|
| C3 page 1 | Disch. grille hor. blade (main) | Daikin Réf fabricant: 2530204 | avec délai sur devis | |
|
| C3-1 page 1 | Axe fixation volet de balayage | Daikin | en stock 6,46 € TTC | |
|
| C4 page 1 | Disch. grille hor. blade (sub) | Daikin Réf fabricant: 2530205 | avec délai sur devis | |
|
| C4-1 page 1 | Axe fixation volet de balayage | Daikin | en stock 6,46 € TTC | |
|
| E1 page 1 | Switch box | Daikin Réf fabricant: 2535227 | avec délai sur devis | |
|
| E17 page 1 | Wire harness (high voltage) | Daikin Réf fabricant: 2495419 | avec délai sur devis | |
|
| E18 page 1 | Wire harness (low voltage) | Daikin Réf fabricant: 2530594 | avec délai sur devis | |
|
| E19 page 1 | Wire harness (sensor) | Daikin Réf fabricant: 2533924 | avec délai sur devis | |
|
| E2 page 1 | Printed circuit board assy. (power) | Daikin Réf fabricant: 2530193 | avec délai sur devis | |
|
| E21 page 1 | Wire harness (streamer) | Daikin Réf fabricant: 2490368 | avec délai sur devis | |
|
| E23 page 1 | Fan motor assy. | Daikin Réf fabricant: 2533891 | avec délai sur devis | |
|
| E23-1 page 1 | Rubber grommet | Daikin Réf fabricant: 2490609 | avec délai sur devis | |
|
| E25 page 1 | Printed circuit board assy. (hvu) | Daikin Réf fabricant: 2536597 | avec délai sur devis | |
|
| E27 page 1 | Earth wire | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| E3 page 1 | Printed circuit board assy. | Daikin Réf fabricant: 2553196 | avec délai sur devis | |
|
| E31 page 1 | Thermistor assy. | Daikin Réf fabricant: 2490414 | avec délai sur devis | |
|
| E32 page 1 | Insulation sheet (radiation) | Daikin Réf fabricant: 2444389 | avec délai sur devis | |
|
| E4 page 1 | Shield plate (1) | Daikin Réf fabricant: 2535228 | avec délai sur devis | |
|
| E5 page 1 | Mounting plate (terminal strip) | Daikin Réf fabricant: 2536611 | avec délai sur devis | |
|
| E5-1 page 1 | Mounting plate (terminal strip) | Daikin Réf fabricant: 2535267 | avec délai sur devis | |
|
| E5-2 page 1 | Shield plate (terminal rear) | Daikin Réf fabricant: 2535268 | avec délai sur devis | |
|
| E5-3 page 1 | Terminal strip | Daikin Réf fabricant: 2531967 | avec délai sur devis | |
|
| E5-4 page 1 | Fixation cable | Daikin | ± 3 jours ouvrés 1,19 € TTC | |
|
| E5-5 page 1 | Wire harness (for power source) | Daikin Réf fabricant: 2530592 | avec délai sur devis | |
|
| E5-6 page 1 | Earth wire | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| E5-7 page 1 | Earth wire (terminal strip) | Daikin Réf fabricant: 2535230 | avec délai sur devis | |
|
| E5-8 page 1 | Earth wire (power pcb) | Daikin Réf fabricant: 2535231 | avec délai sur devis | |
|
| E7 page 1 | Sonde humidite | Daikin | ± 3 jours ouvrés 25,92 € TTC | |
|
| E8 page 1 | Indication lamp cover assy. | Daikin Réf fabricant: 2536595 | avec délai sur devis | |
|
| E8-1 page 1 | Indication lamp cover display assy. | Daikin Réf fabricant: 2536596 | avec délai sur devis | |
|
| E8-1-1 page 1 | Printed circuit board assy. | Daikin Réf fabricant: 2530196 | avec délai sur devis | |
|
| E8-1-2 page 1 | Pyroelectric passive infrared sensor | Daikin Réf fabricant: 4016176 | avec délai sur devis | |
|
| E8-1-3 page 1 | Wire harness (for display pcb) | Daikin Réf fabricant: 2530593 | avec délai sur devis | |
|
| E8-1-4 page 1 | Wire harness (ppi sensor) | Daikin Réf fabricant: 2530197 | avec délai sur devis | |
|
| E8-1-5 page 1 | Indication lamp cover | Daikin Réf fabricant: 2535236 | avec délai sur devis | |
|
| E8-2 page 1 | Indication lamp cover base | Daikin Réf fabricant: 2535269 | avec délai sur devis | |
|
| F1 page 1 | Bottom frame assy. | Daikin Réf fabricant: 2535238 | avec délai sur devis | |
|
| F1-1 page 1 | Fan bearing vibration absorber | Daikin Réf fabricant: 2535239 | avec délai sur devis | |
|
| F11 page 1 | Motor cover (cap) | Daikin Réf fabricant: 2535258 | avec délai sur devis | |
|
| F16 page 1 | Service cover | Daikin Réf fabricant: 2536613 | avec délai sur devis | |
|
| F16-1 page 1 | Caution label | Daikin Réf fabricant: 2536604 | avec délai sur devis | |
|
| F19 page 1 | Piping fixture | Daikin Réf fabricant: 2535261 | avec délai sur devis | |
|
| F2 page 1 | Side panel (right) assy. | Daikin Réf fabricant: 2535259 | avec délai sur devis | |
|
| F3 page 1 | Front grille assy. | Daikin Réf fabricant: 2548175 | avec délai sur devis | |
|
| F3-2 page 1 | Panel assy. | Daikin Réf fabricant: 2530202 | avec délai sur devis | |
|
| F3-3 page 1 | Air filter | Daikin Réf fabricant: 2530203 | avec délai sur devis | |
|
| F3-7 page 1 | Support plate | Daikin Réf fabricant: 2535256 | avec délai sur devis | |
|
| F35 page 1 | Shield plate (2) assy. | Daikin Réf fabricant: 2535270 | avec délai sur devis | |
|
| F7 page 1 | Drain pan assy. | Daikin Réf fabricant: 2553772 | avec délai sur devis | |
|
| F7-1 page 1 | Air outlet (stabilizer) assy. | Daikin Réf fabricant: 2553773 | avec délai sur devis | |
|
| F7-1-1 page 1 | Drain pan (under cover) | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| F7-1-2 page 1 | Disch. grille vert. blade (auto) | Daikin Réf fabricant: 2530199 | avec délai sur devis | |
|
| F7-1-3 page 1 | Connecting rod (v-blade) | Daikin Réf fabricant: 2535241 | avec délai sur devis | |
|
| F7-1-4 page 1 | Drain pan arm | Daikin Réf fabricant: 2535242 | avec délai sur devis | |
|
| F7-2 page 1 | Gear case assy. | Daikin Réf fabricant: 2553678 | avec délai sur devis | |
|
| F7-2-1 page 1 | Wire harness assy. | Daikin Réf fabricant: 2511102 | avec délai sur devis | |
|
| F7-2-2 page 1 | Shaft (h_blade) | Daikin Réf fabricant: 2535248 | avec délai sur devis | |
|
| F7-2-3 page 1 | Moteur balayage 3sb40634-1 | Daikin | ± 3 jours ouvrés 13,55 € TTC | |
|
| F7-2-4 page 1 | Gear case (v-blade) | Daikin Réf fabricant: 2535249 | avec délai sur devis | |
|
| F7-2-5 page 1 | Gear (lack) | Daikin Réf fabricant: 2535250 | avec délai sur devis | |
|
| F7-2-6 page 1 | Gear (motor) | Daikin Réf fabricant: 2535247 | avec délai sur devis | |
|
| F7-2-7 page 1 | Moteur balayage 3sb40634-1 | Daikin | ± 3 jours ouvrés 13,55 € TTC | |
|
| F7-2-8 page 1 | Shaft (h_blade) | Daikin Réf fabricant: 2553679 | avec délai sur devis | |
|
| F7-3 page 1 | Vis de fixation 4sb00088-12 | Daikin | ± 3 jours ouvrés 1,15 € TTC | |
|
| F7-4 page 1 | Drain hose | Daikin Réf fabricant: 2530200 | avec délai sur devis | |
|
| F7-5 page 1 | Drain plug | Daikin Réf fabricant: 6028456 | avec délai sur devis | |
|
| F7-6 page 1 | Fan guard assy. | Daikin Réf fabricant: 2535251 | avec délai sur devis | |
|
| F7-7 page 1 | Caution label | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| F8 page 1 | Drip proof plate | Daikin Réf fabricant: 2535262 | avec délai sur devis | |
|
| F9 page 1 | Sealing plate (top) | Daikin Réf fabricant: 2535257 | avec délai sur devis | |
|
| K1 page 1 | Remote controller assy. (with label) | Daikin Réf fabricant: 2553774 | avec délai sur devis | |
|
| K2 page 1 | Support telecommande 2p256952-1 | Daikin | ± 3 jours ouvrés 5,80 € TTC | |
|
| K3 page 1 | Screw set | Daikin Réf fabricant: 4020169 | avec délai sur devis | |
|
| K4 page 1 | Battery kit | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| K5 page 1 | Accessory set (screw cover) | Daikin Réf fabricant: 2535265 | avec délai sur devis | |
|
| K6 page 1 | Heat insulation tape | Daikin Réf fabricant: 081957J | avec délai sur devis | |
|
| K7 page 1 | Air filter assy. | Daikin Réf fabricant: 2533925 | avec délai sur devis | |
|
| K8 page 1 | Cadre filtre antistatique | Daikin | en stock 4,03 € TTC | |
|
| K9 page 1 | Installation plate letter | Daikin Réf fabricant: 2535266 | avec délai sur devis | |
