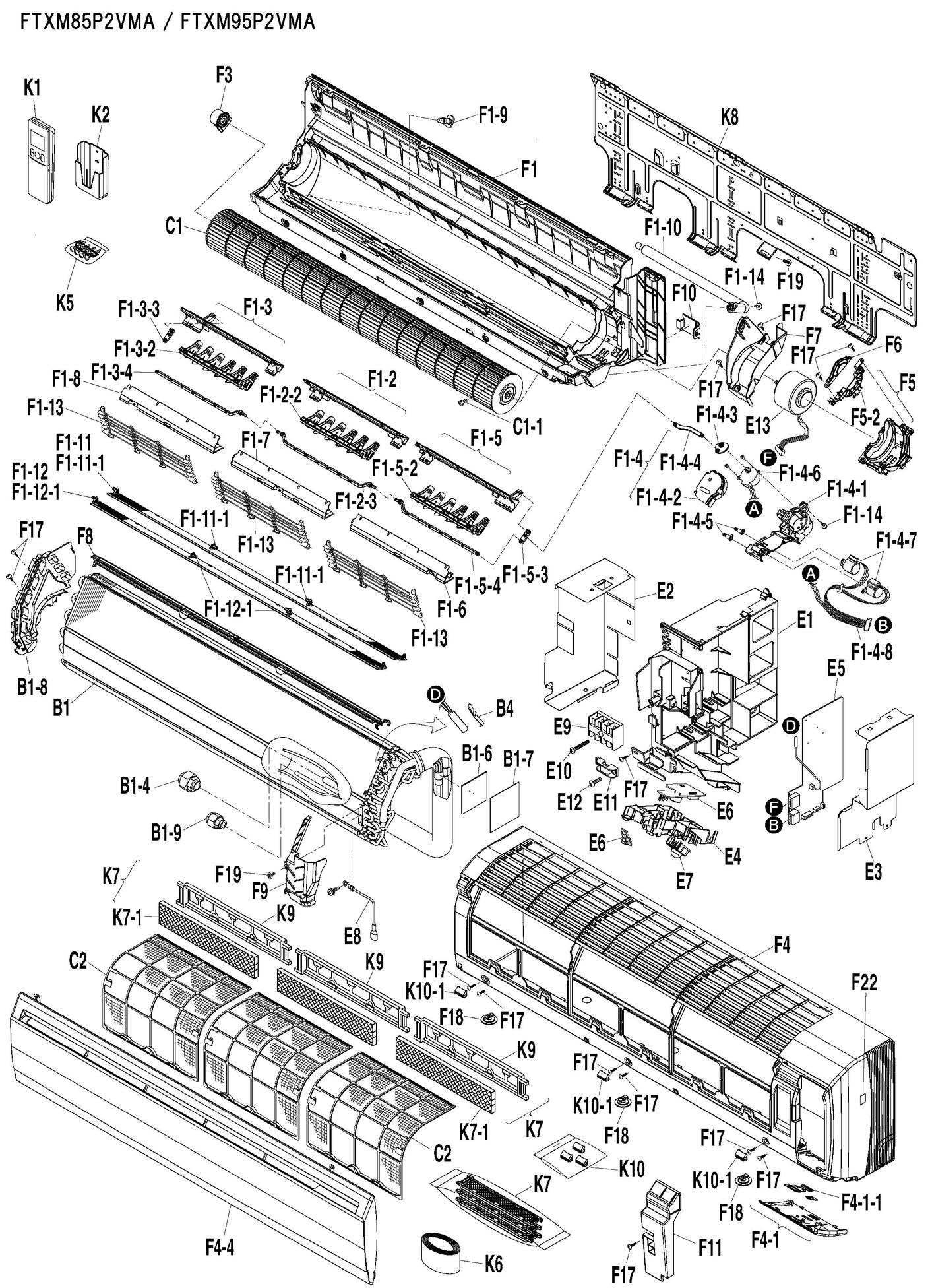

Unité interne Daikin FTXM95P2VMA
page 1
Pièces détachées Unité interne Daikin FTXM95P2VMA chez Pièces Express


Référence fabricant
Position Schéma
4011743 Heat exchanger assy. B1
5012783 Flare nut FNSF5 U7/8 D15.9CUT B1-4
135892J Putty 70X 70 T3 B1-6
4000832 Sealing material 80X 80 B1-7
4010128 Side panel assy. (left) B1-8
1723546 Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUT B1-9
380120J Clips blocage sonde r4610281-1 B4
4000834 Turbine ventilateur 2p220663-1 C1
051605J Vis ft45gv1b M4X 6 C1-1
4000835 Filtre a air 1p219846-1 369.5X 319.5X T2 C2
4000836 Switch box E1
174888J Vis ha4114-04-25 M4X 25 E10
0812847 Fixation cable E11
121650J Vis m4x16 ha41113-16 M4X 16 E12
4015271 Dc fan motor 64w kfd-325-64-8a E13
4000837 Shield plate (1) E2
4000838 Shield plate (2) E3
4000839 Indication lamp cover E4
4025880 Printed circuit board assy. (control) E5
4000843 Printed circuit board assy. (photo/ display) E6
4000844 Platine 3p227885-1 E7
4025459 Earth wire E8
2531967 Terminal strip E9
4014026 Bottom frame assy. F1
2539335 Tuyau de vidange F1-10
4014036 Horizontal vane (upper)/ disch. grille F1-11
4000869 Fixation volet 3p220934-1 F1-11-1
4014037 Horizontal vane (lower)/ disch. grille F1-12
4000869 Fixation volet 3p220934-1 F1-12-1
4022490 Fan guard assy. F1-13
170429J Vis de fixation 4sb00088-12 M4X 12 F1-14
4011750 Front stabilizer assy. (center)/ drain pan F1-2
4000849 Vert. blade (auto)/ disch. grille F1-2-2
4000854 Interlock rod (4) (center) F1-2-3
4011751 Front stabilizer assy. (left)/ drain pan F1-3
4000849 Vert. blade (auto)/ disch. grille F1-3-2
4000850 Interlock rod (3) F1-3-3
4000851 Interlock rod (5) (left and right) F1-3-4
4010052 Cover (link) F1-4
4000857 Cover 1 (link) F1-4-1
4000858 Cover 2 (link) F1-4-2
4000859 Interlock rod (1) F1-4-3
4000860 Interlock rod (2) F1-4-4
4000861 Rod (s/m rod) F1-4-5
1797578 Moteur balayage mp35ez 3sb40644-1 5P 12VDC F1-4-6
4000862 Swing motor MP24Z 5P 12VDC F1-4-7
4000863 Wire harness assy. (s/m) F1-4-8
4011749 Front stabilizer assy. (right)/ drain pan F1-5
4000849 Vert. blade (auto)/ disch. grille F1-5-2
4000850 Interlock rod (3) F1-5-3
4000851 Interlock rod (5) (left and right) F1-5-4
4000864 Air outlet assy. (right) F1-6
4000865 Air outlet assy. (center) F1-7
4000866 Air outlet assy. (left) F1-8
1866652 Bouchon r11034099062 3p201724-1 F1-9
4000885 Piping fixture F10
4000886 Service lid assy. F11
121650J Vis m4x16 ha41113-16 M4X 16 F17
4014041 Fixture (front grille) F18
170429J Vis de fixation 4sb00088-12 M4X 12 F19
2534033 Product liability caution label F22
2456104 Fan bearing assy. F3
4014038 Front grille assy. F4
4013752 Control panel assy. F4-1
4000875 Operation sign cover F4-1-1
4014039 Front panel assy. F4-4
4025424 Motor mounting plate assy. F5
4000879 Motor mounting plate (2) F5-2
4000880 Motor mounting plate (3) F6
4010132 Side panel (right) F7
4014040 Sealing plate assy. F8
4025425 Drip proof cover F9
4013830 Remote controller assy. ARC466A16 K1
4016286 Accessories (screw cover) K10
4025427 Cover (screw cover) K10-1
5004122 Support telecommande 2p256952-1 K2
_ Screw kit K5
081957J Heat insulation tape W70X L3000x D35 K6
2548636 Air filter K7
4026915 Filter deodorizing filter (enzyme blue) T=5 K7-1
4008133 Tole de montage 1p223878-1 K8
1597259 Cadre filtre antistatique K9


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FTXM95P2VMA



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
B1 page 1 Heat exchanger assy.

Daikin
Réf fabricant: 4011743
avec délai
sur devis
B1-4 page 1 Flare nut

Daikin
Réf fabricant: 5012783
avec délai
sur devis
B1-6 page 1 Putty

Daikin
Réf fabricant: 135892J
avec délai
sur devis
B1-7 page 1 Sealing material

Daikin
Réf fabricant: 4000832
avec délai
sur devis
B1-8 page 1 Side panel assy. (left)

Daikin
Réf fabricant: 4010128
avec délai
sur devis
Raccord flare 1/4 ftxs-f Daikin 1723546
B1-9 page 1 Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B4 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
Turbine ventilateur 2p220663-1 Daikin 4000834
C1 page 1 Turbine ventilateur 2p220663-1
Code article PEX: 447833
Daikin
Réf fabricant: 4000834
± 3 jours ouvrés
709,97 € TTC
Vis ft45gv1b Daikin 051605J
C1-1 page 1 Vis ft45gv1b
Code article PEX: 435237
Daikin
Réf fabricant: 051605J
± 3 jours ouvrés
3,34 € TTC
Filtre a air 1p219846-1 Daikin 4000835
C2 page 1 Filtre a air 1p219846-1
Code article PEX: 447834
Daikin
Réf fabricant: 4000835

obsolète

E1 page 1 Switch box

Daikin
Réf fabricant: 4000836
avec délai
sur devis
Vis ha4114-04-25 Daikin 174888J
E10 page 1 Vis ha4114-04-25
Code article PEX: 442370
Daikin
Réf fabricant: 174888J
± 3 jours ouvrés
1,67 € TTC
Fixation cable Daikin 0812847
E11 page 1 Fixation cable
Code article PEX: 436535
Daikin
Réf fabricant: 0812847
± 3 jours ouvrés
1,22 € TTC
Vis m4x16 ha41113-16 Daikin 121650J
E12 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
Dc fan motor 64w kfd-325-64-8a Daikin 4015271
E13 page 1 Dc fan motor 64w kfd-325-64-8a
Code article PEX: 680510
Daikin
Réf fabricant: 4015271
± 3 jours ouvrés
297,40 € TTC
E2 page 1 Shield plate (1)

Daikin
Réf fabricant: 4000837
avec délai
sur devis
E3 page 1 Shield plate (2)

Daikin
Réf fabricant: 4000838
avec délai
sur devis
E4 page 1 Indication lamp cover

Daikin
Réf fabricant: 4000839
avec délai
sur devis
E5 page 1 Printed circuit board assy. (control)

Daikin
Réf fabricant: 4025880
avec délai
sur devis
E6 page 1 Printed circuit board assy. (photo/ display)

Daikin
Réf fabricant: 4000843
avec délai
sur devis
Platine 3p227885-1 Daikin 4000844
E7 page 1 Platine 3p227885-1
Code article PEX: 447835
Daikin
Réf fabricant: 4000844
± 3 jours ouvrés
169,74 € TTC
E8 page 1 Earth wire

Daikin
Réf fabricant: 4025459
avec délai
sur devis
E9 page 1 Terminal strip

Daikin
Réf fabricant: 2531967
avec délai
sur devis
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 4014026
avec délai
sur devis
Tuyau de vidange Daikin 2539335
F1-10 page 1 Tuyau de vidange
Code article PEX: 744200
Daikin
Réf fabricant: 2539335
± 3 jours ouvrés
14,12 € TTC
F1-11 page 1 Horizontal vane (upper)/ disch. grille

Daikin
Réf fabricant: 4014036
avec délai
sur devis
Fixation volet 3p220934-1 Daikin 4000869
F1-11-1 page 1 Fixation volet 3p220934-1
Code article PEX: 447837
Daikin
Réf fabricant: 4000869
± 3 jours ouvrés
5,33 € TTC
F1-12 page 1 Horizontal vane (lower)/ disch. grille

Daikin
Réf fabricant: 4014037
avec délai
sur devis
Fixation volet 3p220934-1 Daikin 4000869
F1-12-1 page 1 Fixation volet 3p220934-1
Code article PEX: 447837
Daikin
Réf fabricant: 4000869
± 3 jours ouvrés
5,33 € TTC
F1-13 page 1 Fan guard assy.

Daikin
Réf fabricant: 4022490
avec délai
sur devis
Vis de fixation 4sb00088-12 Daikin 170429J
F1-14 page 1 Vis de fixation 4sb00088-12
Code article PEX: 442096
Daikin
Réf fabricant: 170429J
± 3 jours ouvrés
1,82 € TTC
F1-2 page 1 Front stabilizer assy. (center)/ drain pan

Daikin
Réf fabricant: 4011750
avec délai
sur devis
F1-2-2 page 1 Vert. blade (auto)/ disch. grille

Daikin
Réf fabricant: 4000849
avec délai
sur devis
F1-2-3 page 1 Interlock rod (4) (center)

Daikin
Réf fabricant: 4000854
avec délai
sur devis
F1-3 page 1 Front stabilizer assy. (left)/ drain pan

Daikin
Réf fabricant: 4011751
avec délai
sur devis
F1-3-2 page 1 Vert. blade (auto)/ disch. grille

Daikin
Réf fabricant: 4000849
avec délai
sur devis
F1-3-3 page 1 Interlock rod (3)

Daikin
Réf fabricant: 4000850
avec délai
sur devis
F1-3-4 page 1 Interlock rod (5) (left and right)

Daikin
Réf fabricant: 4000851
avec délai
sur devis
F1-4 page 1 Cover (link)

Daikin
Réf fabricant: 4010052
avec délai
sur devis
F1-4-1 page 1 Cover 1 (link)

Daikin
Réf fabricant: 4000857
avec délai
sur devis
F1-4-2 page 1 Cover 2 (link)

Daikin
Réf fabricant: 4000858
avec délai
sur devis
F1-4-3 page 1 Interlock rod (1)

Daikin
Réf fabricant: 4000859
avec délai
sur devis
F1-4-4 page 1 Interlock rod (2)

Daikin
Réf fabricant: 4000860
avec délai
sur devis
F1-4-5 page 1 Rod (s/m rod)

Daikin
Réf fabricant: 4000861
avec délai
sur devis
Moteur balayage mp35ez 3sb40644-1 Daikin 1797578
F1-4-6 page 1 Moteur balayage mp35ez 3sb40644-1
Code article PEX: 442792
Daikin
Réf fabricant: 1797578
± 3 jours ouvrés
80,87 € TTC
F1-4-7 page 1 Swing motor

Daikin
Réf fabricant: 4000862
avec délai
sur devis
F1-4-8 page 1 Wire harness assy. (s/m)

Daikin
Réf fabricant: 4000863
avec délai
sur devis
F1-5 page 1 Front stabilizer assy. (right)/ drain pan

Daikin
Réf fabricant: 4011749
avec délai
sur devis
F1-5-2 page 1 Vert. blade (auto)/ disch. grille

Daikin
Réf fabricant: 4000849
avec délai
sur devis
F1-5-3 page 1 Interlock rod (3)

Daikin
Réf fabricant: 4000850
avec délai
sur devis
F1-5-4 page 1 Interlock rod (5) (left and right)

Daikin
Réf fabricant: 4000851
avec délai
sur devis
F1-6 page 1 Air outlet assy. (right)

Daikin
Réf fabricant: 4000864
avec délai
sur devis
F1-7 page 1 Air outlet assy. (center)

Daikin
Réf fabricant: 4000865
avec délai
sur devis
F1-8 page 1 Air outlet assy. (left)

Daikin
Réf fabricant: 4000866
avec délai
sur devis
Bouchon r11034099062 3p201724-1 Daikin 1866652
F1-9 page 1 Bouchon r11034099062 3p201724-1
Code article PEX: 443384
Daikin
Réf fabricant: 1866652
± 3 jours ouvrés
7,72 € TTC
F10 page 1 Piping fixture

Daikin
Réf fabricant: 4000885
avec délai
sur devis
F11 page 1 Service lid assy.

Daikin
Réf fabricant: 4000886
avec délai
sur devis
Vis m4x16 ha41113-16 Daikin 121650J
F17 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
1,67 € TTC
F18 page 1 Fixture (front grille)

Daikin
Réf fabricant: 4014041
avec délai
sur devis
Vis de fixation 4sb00088-12 Daikin 170429J
F19 page 1 Vis de fixation 4sb00088-12
Code article PEX: 442096
Daikin
Réf fabricant: 170429J
± 3 jours ouvrés
1,82 € TTC
F22 page 1 Product liability caution label

Daikin
Réf fabricant: 2534033
avec délai
sur devis
F3 page 1 Fan bearing assy.

Daikin
Réf fabricant: 2456104
avec délai
sur devis
F4 page 1 Front grille assy.

Daikin
Réf fabricant: 4014038
avec délai
sur devis
F4-1 page 1 Control panel assy.

Daikin
Réf fabricant: 4013752
avec délai
sur devis
F4-1-1 page 1 Operation sign cover

Daikin
Réf fabricant: 4000875
avec délai
sur devis
F4-4 page 1 Front panel assy.

Daikin
Réf fabricant: 4014039
avec délai
sur devis
F5 page 1 Motor mounting plate assy.

Daikin
Réf fabricant: 4025424
avec délai
sur devis
F5-2 page 1 Motor mounting plate (2)

Daikin
Réf fabricant: 4000879
avec délai
sur devis
F6 page 1 Motor mounting plate (3)

Daikin
Réf fabricant: 4000880
avec délai
sur devis
F7 page 1 Side panel (right)

Daikin
Réf fabricant: 4010132
avec délai
sur devis
F8 page 1 Sealing plate assy.

Daikin
Réf fabricant: 4014040
avec délai
sur devis
F9 page 1 Drip proof cover

Daikin
Réf fabricant: 4025425
avec délai
sur devis
K1 page 1 Remote controller assy.

Daikin
Réf fabricant: 4013830
avec délai
sur devis
K10 page 1 Accessories (screw cover)

Daikin
Réf fabricant: 4016286
avec délai
sur devis
K10-1 page 1 Cover (screw cover)

Daikin
Réf fabricant: 4025427
avec délai
sur devis
Support telecommande 2p256952-1 Daikin 5004122
K2 page 1 Support telecommande 2p256952-1
Code article PEX: 450368
Daikin
Réf fabricant: 5004122
± 3 jours ouvrés
4,88 € TTC
K5 page 1 Screw kit

Daikin
Réf fabricant: _
avec délai
sur devis
K6 page 1 Heat insulation tape

Daikin
Réf fabricant: 081957J
avec délai
sur devis
K7 page 1 Air filter

Daikin
Réf fabricant: 2548636
avec délai
sur devis
K7-1 page 1 Filter deodorizing filter (enzyme blue)

Daikin
Réf fabricant: 4026915
avec délai
sur devis
Tole de montage 1p223878-1 Daikin 4008133
K8 page 1 Tole de montage 1p223878-1
Code article PEX: 448108
Daikin
Réf fabricant: 4008133
± 3 jours ouvrés
142,06 € TTC
Cadre filtre antistatique Daikin 1597259
K9 page 1 Cadre filtre antistatique
Code article PEX: 441265
Daikin
Réf fabricant: 1597259
en stock
2,70 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FTXM95P2VMA ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
