Unité interne Daikin FTXM80NVLT

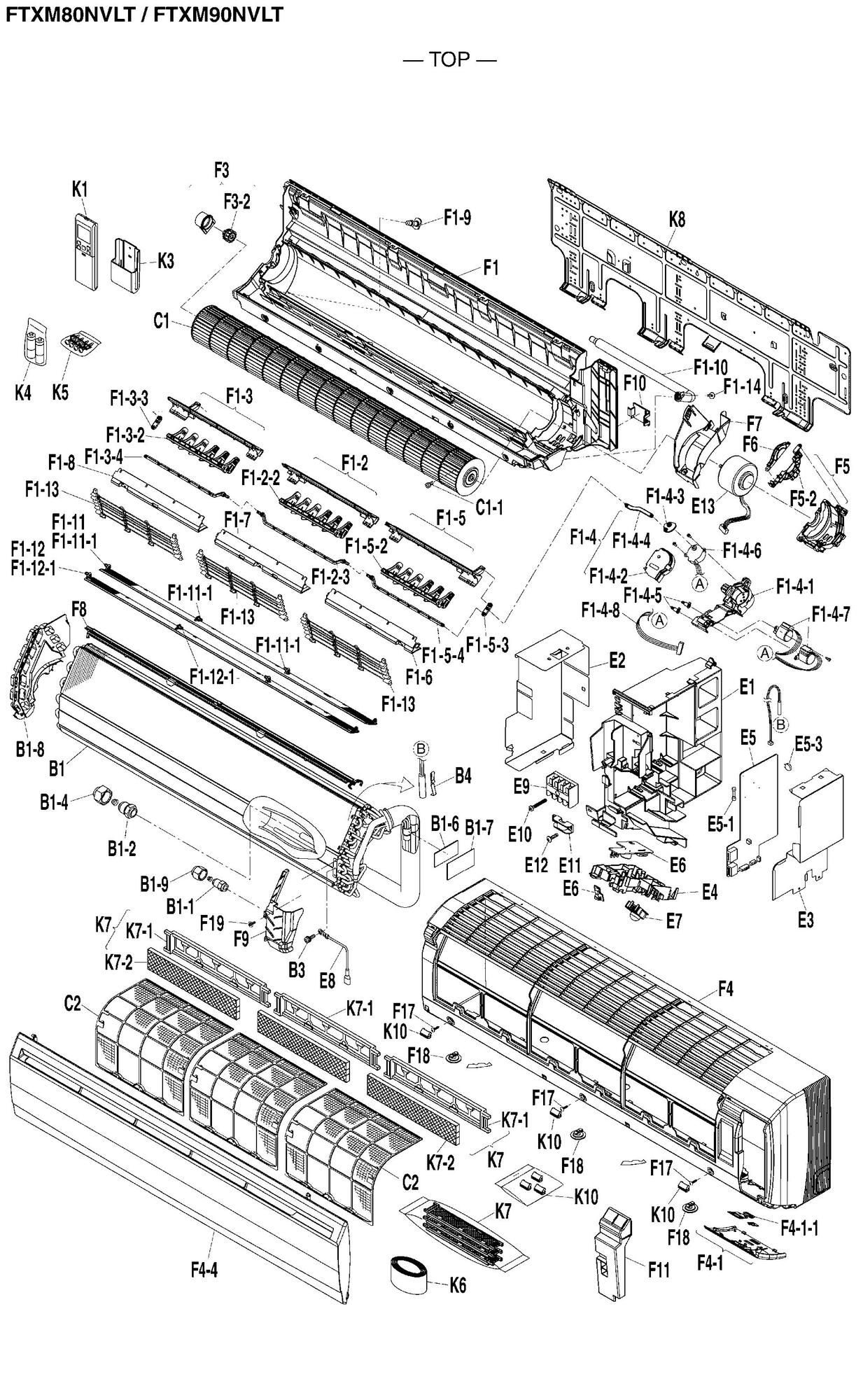

page 1
Pièces détachées Unité interne Daikin FTXM80NVLT chez Pièces Express


Référence fabricant
Position Schéma
4011743 Heat exchanger assy. B1
1102118 Raccord flare male 1/4 1/4IN. D6.4CUT B1-1
257590 Union joint/ gas line 5/8IN. D15.9-12.7CUT B1-2
1198506 Ecrou raccordement tube 5/8 ex 11250004a FNSF5 U7/8 D15.9CUT B1-4
1358928 Putty B1-6
4000832 Sealing material B1-7
4010128 Side panel assy. (left) B1-8
1723546 Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUT B1-9
1137835 Tapping screw M4X 12 B3
380120 Clips blocage sonde r4610281-1 B4
4000834 Turbine ventilateur 2p220663-1 C1
0516055 Hex. socket screw M4X 6 C1-1
4000835 Filtre a air 1p219846-1 369.5X 319.5X T2 C2
4000836 Switch box E1
1748886 Vis ha4114-04-25 M4X 25 E10
0812847 Fixation cable E11
1216505 Truss head tapping screw M4X 16 E12
4000845 Moteur 3sb40672-1 KFD-325-64-8A 8P 64W 325VDC E13
4000837 Shield plate (1) E2
4000838 Shield plate (2) E3
4000839 Indication lamp cover E4
4015855 Printed circuit assy. EEPROM 3P403507-8 E5
1313165 Fuse 2153.15MXF34P 250V 3.15A E5-1
1139545 Varistance 470NR-14D-204 E5-3
4000843 Printed circuit assy. (photo/ display) NO MODEL NAME E6
4000844 Platine 3p227885-1 NO MODEL NAME E7
_ Earth wire E8
1724688 Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1 TB-ETX-4PA-D1 E9
4014026 Bottom frame assy. F1
4000867 Tuyau evacuation condensat 3p230714-1 F1-10
4014036 Horizontal vane (upper)/ disch. grille F1-11
4000869 Fixation volet 3p220934-1 F1-11-1
4014037 Horizontal vane (lower)/ disch. grille F1-12
4000869 Fixation volet 3p220934-1 F1-12-1
_ Fan guard assy. F1-13
1704297 Tapping screw M4X 12 F1-14
4011750 Front stabilizer assy. (center)/ drain pan F1-2
4000849 Vert. blade (auto)/ disch. grille F1-2-2
4000854 Interlock rod (4) (center) F1-2-3
4011751 Front stabilizer assy. (left)/ drain pan F1-3
4000849 Vert. blade (auto)/ disch. grille F1-3-2
4000850 Interlock rod (3) F1-3-3
4000851 Interlock rod (5) (left and right) F1-3-4
4010052 Cover (link) F1-4
4000857 Cover 1 (link) F1-4-1
4000858 Cover 2 (link) F1-4-2
4000859 Interlock rod (1) F1-4-3
4000860 Interlock rod (2) F1-4-4
4000861 Rod (s/m rod) F1-4-5
1797578 Moteur balayage mp35ez 3sb40644-1 MP35EAZ 5P 12VDC F1-4-6
4000862 Stepping motor assy. MP24Z 5P 12VDC F1-4-7
4000863 Wire harness assy. (s/m) F1-4-8
4011749 Front stabilizer assy. (right)/ drain pan F1-5
4000849 Vert. blade (auto)/ disch. grille F1-5-2
4000850 Interlock rod (3) F1-5-3
4000851 Interlock rod (5) (left and right) F1-5-4
4000864 Air outlet assy. (right) F1-6
4000865 Air outlet assy. (center) F1-7
4000866 Air outlet assy. (left) F1-8
1866652 Bouchon r11034099062 3p201724-1 F1-9
4000885 Piping fixture F10
4000886 Service lid assy. F11
1216505 Truss head tapping screw M4X 16 F17
4014041 Fixture (front grille) F18
1704297 Tapping screw M4X 12 F19
4009929 Fan bearing assy. F3
0379403 Fan bearing assy. NO MODEL NAME F3-2
4014038 Front grille assy. F4
4013752 Control panel assy. F4-1
4000875 Operation sign cover F4-1-1
4014039 Front panel assy. F4-4
_ Motor mounting plate assy. F5
4000879 Motor mounting plate (2) F5-2
4000880 Motor mounting plate (3) F6
4010132 Side panel (right) F7
4014040 Sealing plate assy. F8
_ Drip proof cover F9
4013202 Remote controller assy. ARC466A12 K1
5004122 Support telecommande 2p256952-1 K3
_ Battery kit K4
_ Screw kit K5
0819576 Heat insulation tape K6
4008112 Air filter assy. K7
1597259 Cadre filtre antistatique K7-1
1840489 Filtre photocatalyseur 4p173581-2 255X 42X T5 APATAITO K7-2
4008133 Tole de montage 1p223878-1 K8


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FTXM80NVLT



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
B1 page 1 Heat exchanger assy.

Daikin
Réf fabricant: 4011743
avec délai
sur devis
Raccord flare male 1/4 Daikin 1102118
B1-1 page 1 Raccord flare male 1/4
Code article PEX: 437867
Daikin
Réf fabricant: 1102118
± 3 jours ouvrés
29,18 € TTC
B1-2 page 1 Union joint/ gas line

Daikin
Réf fabricant: 257590
avec délai
sur devis
Ecrou raccordement tube 5/8 ex 11250004a Daikin 1198506
B1-4 page 1 Ecrou raccordement tube 5/8 ex 11250004a
Code article PEX: 438526
Daikin
Réf fabricant: 1198506
± 3 jours ouvrés
sur devis
B1-6 page 1 Putty

Daikin
Réf fabricant: 1358928
avec délai
sur devis
B1-7 page 1 Sealing material

Daikin
Réf fabricant: 4000832
avec délai
sur devis
B1-8 page 1 Side panel assy. (left)

Daikin
Réf fabricant: 4010128
avec délai
sur devis
Raccord flare 1/4 ftxs-f Daikin 1723546
B1-9 page 1 Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
sur devis
B3 page 1 Tapping screw

Daikin
Réf fabricant: 1137835
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120
B4 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120
± 3 jours ouvrés
7,42 € TTC
Turbine ventilateur 2p220663-1 Daikin 4000834
C1 page 1 Turbine ventilateur 2p220663-1
Code article PEX: 447833
Daikin
Réf fabricant: 4000834
± 3 jours ouvrés
709,97 € TTC
C1-1 page 1 Hex. socket screw

Daikin
Réf fabricant: 0516055
avec délai
sur devis
Filtre a air 1p219846-1 Daikin 4000835
C2 page 1 Filtre a air 1p219846-1
Code article PEX: 447834
Daikin
Réf fabricant: 4000835

obsolète

E1 page 1 Switch box

Daikin
Réf fabricant: 4000836
avec délai
sur devis
Vis ha4114-04-25 Daikin 1748886
E10 page 1 Vis ha4114-04-25
Code article PEX: 442371
Daikin
Réf fabricant: 1748886
± 3 jours ouvrés
1,22 € TTC
Fixation cable Daikin 0812847
E11 page 1 Fixation cable
Code article PEX: 436535
Daikin
Réf fabricant: 0812847
± 3 jours ouvrés
1,22 € TTC
E12 page 1 Truss head tapping screw

Daikin
Réf fabricant: 1216505
avec délai
sur devis
Moteur 3sb40672-1 Daikin 4000845
E13 page 1 Moteur 3sb40672-1
Code article PEX: 447836
Daikin
Réf fabricant: 4000845
± 3 jours ouvrés
307,98 € TTC
E2 page 1 Shield plate (1)

Daikin
Réf fabricant: 4000837
avec délai
sur devis
E3 page 1 Shield plate (2)

Daikin
Réf fabricant: 4000838
avec délai
sur devis
E4 page 1 Indication lamp cover

Daikin
Réf fabricant: 4000839
avec délai
sur devis
E5 page 1 Printed circuit assy.

Daikin
Réf fabricant: 4015855
avec délai
sur devis
E5-1 page 1 Fuse

Daikin
Réf fabricant: 1313165
avec délai
sur devis
Varistance Daikin 1139545
E5-3 page 1 Varistance
Code article PEX: 438213
Daikin
Réf fabricant: 1139545
± 3 jours ouvrés
6,40 € TTC
E6 page 1 Printed circuit assy. (photo/ display)

Daikin
Réf fabricant: 4000843
avec délai
sur devis
Platine 3p227885-1 Daikin 4000844
E7 page 1 Platine 3p227885-1
Code article PEX: 447835
Daikin
Réf fabricant: 4000844
± 3 jours ouvrés
169,74 € TTC
E8 page 1 Earth wire

Daikin
Réf fabricant: _
avec délai
sur devis
Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1 Daikin 1724688
E9 page 1 Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1
Code article PEX: 442283
Daikin
Réf fabricant: 1724688
± 3 jours ouvrés
11,95 € TTC
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 4014026
avec délai
sur devis
Tuyau evacuation condensat 3p230714-1 Daikin 4000867
F1-10 page 1 Tuyau evacuation condensat 3p230714-1
Code article PEX: 680359
Daikin
Réf fabricant: 4000867
± 3 jours ouvrés
56,41 € TTC
F1-11 page 1 Horizontal vane (upper)/ disch. grille

Daikin
Réf fabricant: 4014036
avec délai
sur devis
Fixation volet 3p220934-1 Daikin 4000869
F1-11-1 page 1 Fixation volet 3p220934-1
Code article PEX: 447837
Daikin
Réf fabricant: 4000869
± 3 jours ouvrés
5,33 € TTC
F1-12 page 1 Horizontal vane (lower)/ disch. grille

Daikin
Réf fabricant: 4014037
avec délai
sur devis
Fixation volet 3p220934-1 Daikin 4000869
F1-12-1 page 1 Fixation volet 3p220934-1
Code article PEX: 447837
Daikin
Réf fabricant: 4000869
± 3 jours ouvrés
5,33 € TTC
F1-13 page 1 Fan guard assy.

Daikin
Réf fabricant: _
avec délai
sur devis
F1-14 page 1 Tapping screw

Daikin
Réf fabricant: 1704297
avec délai
sur devis
F1-2 page 1 Front stabilizer assy. (center)/ drain pan

Daikin
Réf fabricant: 4011750
avec délai
sur devis
F1-2-2 page 1 Vert. blade (auto)/ disch. grille

Daikin
Réf fabricant: 4000849
avec délai
sur devis
F1-2-3 page 1 Interlock rod (4) (center)

Daikin
Réf fabricant: 4000854
avec délai
sur devis
F1-3 page 1 Front stabilizer assy. (left)/ drain pan

Daikin
Réf fabricant: 4011751
avec délai
sur devis
F1-3-2 page 1 Vert. blade (auto)/ disch. grille

Daikin
Réf fabricant: 4000849
avec délai
sur devis
F1-3-3 page 1 Interlock rod (3)

Daikin
Réf fabricant: 4000850
avec délai
sur devis
F1-3-4 page 1 Interlock rod (5) (left and right)

Daikin
Réf fabricant: 4000851
avec délai
sur devis
F1-4 page 1 Cover (link)

Daikin
Réf fabricant: 4010052
avec délai
sur devis
F1-4-1 page 1 Cover 1 (link)

Daikin
Réf fabricant: 4000857
avec délai
sur devis
F1-4-2 page 1 Cover 2 (link)

Daikin
Réf fabricant: 4000858
avec délai
sur devis
F1-4-3 page 1 Interlock rod (1)

Daikin
Réf fabricant: 4000859
avec délai
sur devis
F1-4-4 page 1 Interlock rod (2)

Daikin
Réf fabricant: 4000860
avec délai
sur devis
F1-4-5 page 1 Rod (s/m rod)

Daikin
Réf fabricant: 4000861
avec délai
sur devis
Moteur balayage mp35ez 3sb40644-1 Daikin 1797578
F1-4-6 page 1 Moteur balayage mp35ez 3sb40644-1
Code article PEX: 442792
Daikin
Réf fabricant: 1797578
± 3 jours ouvrés
80,87 € TTC
F1-4-7 page 1 Stepping motor assy.

Daikin
Réf fabricant: 4000862
avec délai
sur devis
F1-4-8 page 1 Wire harness assy. (s/m)

Daikin
Réf fabricant: 4000863
avec délai
sur devis
F1-5 page 1 Front stabilizer assy. (right)/ drain pan

Daikin
Réf fabricant: 4011749
avec délai
sur devis
F1-5-2 page 1 Vert. blade (auto)/ disch. grille

Daikin
Réf fabricant: 4000849
avec délai
sur devis
F1-5-3 page 1 Interlock rod (3)

Daikin
Réf fabricant: 4000850
avec délai
sur devis
F1-5-4 page 1 Interlock rod (5) (left and right)

Daikin
Réf fabricant: 4000851
avec délai
sur devis
F1-6 page 1 Air outlet assy. (right)

Daikin
Réf fabricant: 4000864
avec délai
sur devis
F1-7 page 1 Air outlet assy. (center)

Daikin
Réf fabricant: 4000865
avec délai
sur devis
F1-8 page 1 Air outlet assy. (left)

Daikin
Réf fabricant: 4000866
avec délai
sur devis
Bouchon r11034099062 3p201724-1 Daikin 1866652
F1-9 page 1 Bouchon r11034099062 3p201724-1
Code article PEX: 443384
Daikin
Réf fabricant: 1866652
± 3 jours ouvrés
7,72 € TTC
F10 page 1 Piping fixture

Daikin
Réf fabricant: 4000885
avec délai
sur devis
F11 page 1 Service lid assy.

Daikin
Réf fabricant: 4000886
avec délai
sur devis
F17 page 1 Truss head tapping screw

Daikin
Réf fabricant: 1216505
avec délai
sur devis
F18 page 1 Fixture (front grille)

Daikin
Réf fabricant: 4014041
avec délai
sur devis
F19 page 1 Tapping screw

Daikin
Réf fabricant: 1704297
avec délai
sur devis
F3 page 1 Fan bearing assy.

Daikin
Réf fabricant: 4009929
avec délai
sur devis
F3-2 page 1 Fan bearing assy.

Daikin
Réf fabricant: 0379403
avec délai
sur devis
F4 page 1 Front grille assy.

Daikin
Réf fabricant: 4014038
avec délai
sur devis
F4-1 page 1 Control panel assy.

Daikin
Réf fabricant: 4013752
avec délai
sur devis
F4-1-1 page 1 Operation sign cover

Daikin
Réf fabricant: 4000875
avec délai
sur devis
F4-4 page 1 Front panel assy.

Daikin
Réf fabricant: 4014039
avec délai
sur devis
F5 page 1 Motor mounting plate assy.

Daikin
Réf fabricant: _
avec délai
sur devis
F5-2 page 1 Motor mounting plate (2)

Daikin
Réf fabricant: 4000879
avec délai
sur devis
F6 page 1 Motor mounting plate (3)

Daikin
Réf fabricant: 4000880
avec délai
sur devis
F7 page 1 Side panel (right)

Daikin
Réf fabricant: 4010132
avec délai
sur devis
F8 page 1 Sealing plate assy.

Daikin
Réf fabricant: 4014040
avec délai
sur devis
F9 page 1 Drip proof cover

Daikin
Réf fabricant: _
avec délai
sur devis
K1 page 1 Remote controller assy.

Daikin
Réf fabricant: 4013202
avec délai
sur devis
Support telecommande 2p256952-1 Daikin 5004122
K3 page 1 Support telecommande 2p256952-1
Code article PEX: 450368
Daikin
Réf fabricant: 5004122
± 3 jours ouvrés
4,88 € TTC
K4 page 1 Battery kit

Daikin
Réf fabricant: _
avec délai
sur devis
K6 page 1 Heat insulation tape

Daikin
Réf fabricant: 0819576
avec délai
sur devis
K7 page 1 Air filter assy.

Daikin
Réf fabricant: 4008112
avec délai
sur devis
Cadre filtre antistatique Daikin 1597259
K7-1 page 1 Cadre filtre antistatique
Code article PEX: 441265
Daikin
Réf fabricant: 1597259
en stock
2,70 € TTC
Filtre photocatalytique ftxs20-35dvmw Daikin 1840489
K7-2 page 1 Filtre photocatalytique ftxs20-35dvmw
Code article PEX: 458828
Daikin
Réf fabricant: 1840489
en stock
11,95 € TTC
Tole de montage 1p223878-1 Daikin 4008133
K8 page 1 Tole de montage 1p223878-1
Code article PEX: 448108
Daikin
Réf fabricant: 4008133
± 3 jours ouvrés
142,06 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FTXM80NVLT ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
