Unité interne Daikin FTXF125KC-W

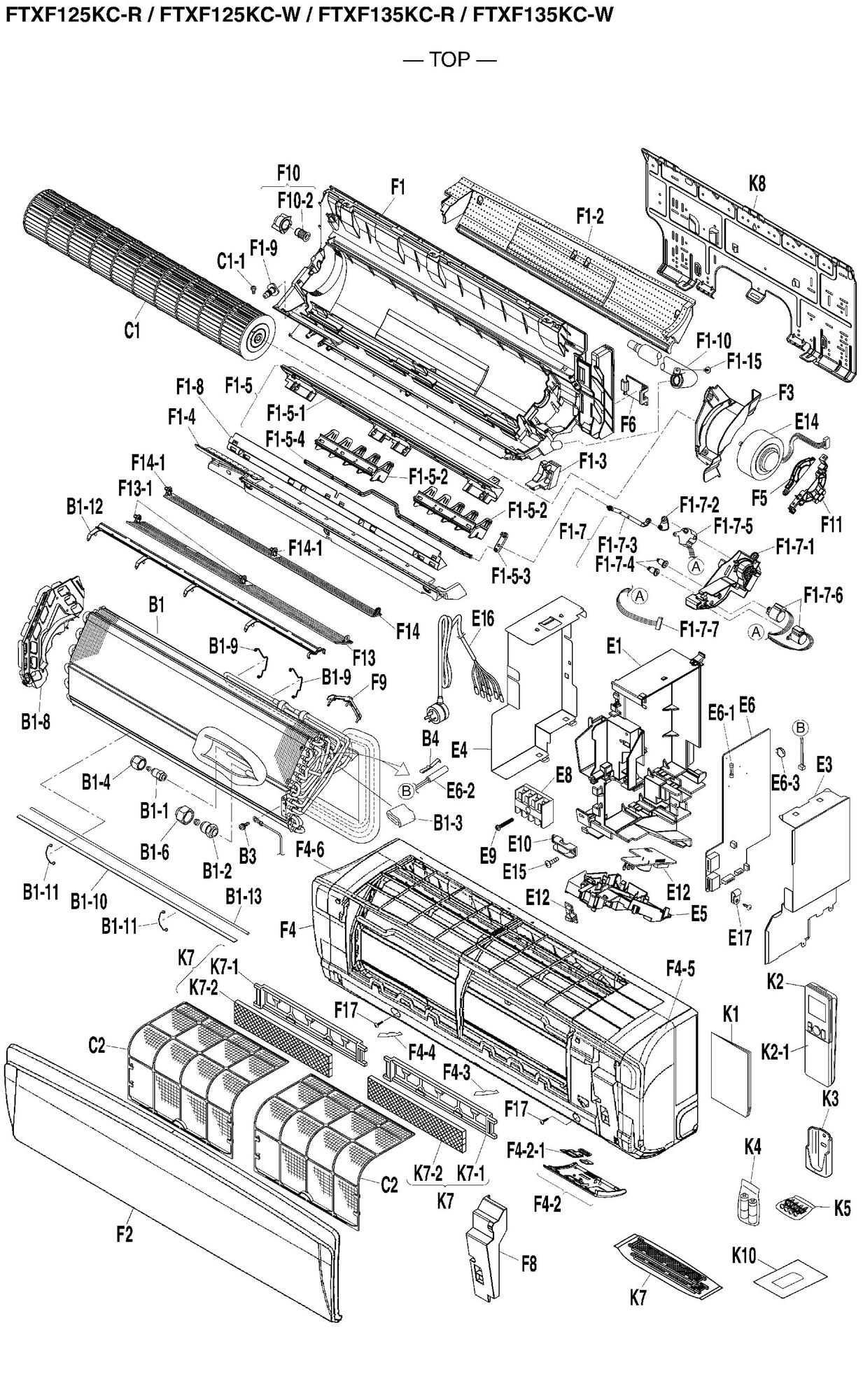

page 1
Pièces détachées Unité interne Daikin FTXF125KC-W chez Pièces Express


Référence fabricant
Position Schéma
6015234 Evaporator assy. B1
1673393 Raccord male 1/4 1/4IN. D6.4CUT B1-1
6015238 Sealing plate B1-10
6015239 Wire spring B1-11
6015240 Sealing plate (top) B1-12
1946262 Mold proof stick B1-13
110827J Ecrou male soude 3/8" 3/8IN. D9.5CUT B1-2
6015235 Putty 110X 60X T3 B1-3
_ Flare nut 1/4 7/16-20UNF B1-4
_ Flare nut 3/8 5/8-18UNF B1-6
6015236 Tole cote gauche 1p249820-1 B1-8
6015237 Wire spring B1-9
113783J Vis m4x12 4pa47980-12 M4X 12 B3
380120J Clips blocage sonde r4610281-1 B4
6015241 Ventilateurs 2p165300-2 C1
051605J Vis ft45gv1b M4X 6 C1-1
6002928 Air filter C2
6015242 Switch box E1
0812847 Fixation cable E10
6015245 Printed circuit assy. (photo/display) E12
6002933 Moteur ventilateur 3sb40647-2 /dc kfd-28 KFD-280-23-8A E14
121650J Vis m4x16 ha41113-16 M4X 16 E15
6015246 Power cable assy. E16
050816J Clamp E17
1839991 Capot 1 en tole 1p199630-1 E3
1840009 Capot 2 en tole 1p199631 E4
6015243 Indication lamp cover assy. E5
6015861 Printed circuit assy. (control) EEPROM 2P209975-22 E6
131316J Fusible 3.15a / 250v / 3eb82015-1 2153.15MF022 250V 3.15A E6-1
6015244 Thermistor assy. E6-2
113954J Varistance 3eb71012-1 470NR-14D-204 E6-3
6002932 Terminal block HP-T3032A-A6-L2 E8
1748886 Vis ha4114-04-25 E9
6015247 Bottom frame assy. F1
6004976 Drain hose assy. F1-10
109688J Vis ha4113-04-12 M4X 12 F1-15
6015248 Thermal insulation (rear) F1-2
6015249 Thermal insulation (rear right) F1-3
6015250 Thermal insulation (front) F1-4
6015251 Drain pan assy. F1-5
6015252 Drain pan (stabilizer) assy. F1-5-1
6015253 Vertical vane/ disch. grille F1-5-2
6015254 Interlock rod (3) F1-5-3
6015255 Interlock rod (4) F1-5-4
6015256 Cover (link assy.) F1-7
6015257 Cover (link) F1-7-1
6015258 Interlock rod (1) F1-7-2
6015259 Interlock rod (2) F1-7-3
6015260 Rod (s/m) F1-7-4
179743J Moteur balayage 3sb4064261 mp24z MP24Z HIGH TORQ 39M F1-7-5
6015261 Stepping motor assy. F1-7-6
6015262 Wire harness assy. (for s/m) F1-7-7
6015263 Air outlet F1-8
066228J Bouchon bac a condensat 3pb34652-1 F1-9
6015273 Fan bearing assy. F10
156867J Palier 4p102621-2 F10-2
6015274 Mounting plate (lower)/ motor F11
6015876 Horizontal vane/ disch.grille F13
6004993 Volet balayage 4p163878-5 F13-1
6015878 Horizontal vane/ disch.grille F14
6004993 Volet balayage 4p163878-5 F14-1
121650J Vis m4x16 ha41113-16 M4X 16 F17
6015863 Front panel assy. F2
6015265 Side panel (right) F3
6015865 Front grille assy. F4
6015867 Control panel assy. F4-2
6015268 Operation sign cover F4-2-1
1840395 Fixation de plaque 3p209900-1 F4-3
1840403 Fixation plaque 2p209900-2 F4-4
6015872 Side panel (right) F4-5
6015874 Side panel (left) F4-6
6015269 Mounting plate (upper)/ motor F5
6015270 Piping fixture F6
6015271 Service lid assy. F8
6015272 Partition plate/ evaporator F9
_ Operation manual K1
6015880 Remote controller assy. ARC466A3 K2
6015882 Lid/ remote controller K2-1
6015727 Wall mounting plate/ remote controller K3
_ Battery pack assy. K4
_ Screw kit K5
159058J Filtre a air 3p142546-1 K7
1597259 Cadre filtre antistatique K7-1
159726J Photocatalyst filter APATITE MESH TYPE K7-2
6015884 Mounting plate K8


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FTXF125KC-W



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
B1 page 1 Evaporator assy.

Daikin
Réf fabricant: 6015234
avec délai
sur devis
Raccord male 1/4 Daikin 1673393
B1-1 page 1 Raccord male 1/4
Code article PEX: 441787
Daikin
Réf fabricant: 1673393
± 3 jours ouvrés
9,67 € TTC
B1-10 page 1 Sealing plate

Daikin
Réf fabricant: 6015238
avec délai
sur devis
B1-11 page 1 Wire spring

Daikin
Réf fabricant: 6015239
avec délai
sur devis
B1-12 page 1 Sealing plate (top)

Daikin
Réf fabricant: 6015240
avec délai
sur devis
B1-13 page 1 Mold proof stick

Daikin
Réf fabricant: 1946262
avec délai
sur devis
Ecrou male soude 3/8" Daikin 110827J
B1-2 page 1 Ecrou male soude 3/8"
Code article PEX: 437923
Daikin
Réf fabricant: 110827J
± 3 jours ouvrés
21,02 € TTC
B1-3 page 1 Putty

Daikin
Réf fabricant: 6015235
avec délai
sur devis
B1-4 page 1 Flare nut

Daikin
Réf fabricant: _
avec délai
sur devis
Tole cote gauche 1p249820-1 Daikin 6015236
B1-8 page 1 Tole cote gauche 1p249820-1
Code article PEX: 457268
Daikin
Réf fabricant: 6015236
± 3 jours ouvrés
10,92 € TTC
B1-9 page 1 Wire spring

Daikin
Réf fabricant: 6015237
avec délai
sur devis
Vis m4x12 4pa47980-12 Daikin 113783J
B3 page 1 Vis m4x12 4pa47980-12
Code article PEX: 438208
Daikin
Réf fabricant: 113783J
± 3 jours ouvrés
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B4 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
1,48 € TTC
Ventilateurs 2p165300-2 Daikin 6015241
C1 page 1 Ventilateurs 2p165300-2
Code article PEX: 686764
Daikin
Réf fabricant: 6015241
± 3 jours ouvrés
123,95 € TTC
Vis ft45gv1b Daikin 051605J
C1-1 page 1 Vis ft45gv1b
Code article PEX: 435237
Daikin
Réf fabricant: 051605J
± 3 jours ouvrés
2,35 € TTC
C2 page 1 Air filter

Daikin
Réf fabricant: 6002928
avec délai
sur devis
E1 page 1 Switch box

Daikin
Réf fabricant: 6015242
avec délai
sur devis
Fixation cable Daikin 0812847
E10 page 1 Fixation cable
Code article PEX: 436535
Daikin
Réf fabricant: 0812847
± 3 jours ouvrés
1,19 € TTC
E12 page 1 Printed circuit assy. (photo/display)

Daikin
Réf fabricant: 6015245
avec délai
sur devis
Moteur ventilateur 3sb40647-2 /dc kfd-28 Daikin 6002933
E14 page 1 Moteur ventilateur 3sb40647-2 /dc kfd-28
Code article PEX: 686757
Daikin
Réf fabricant: 6002933
± 3 jours ouvrés
209,14 € TTC
Vis m4x16 ha41113-16 Daikin 121650J
E15 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
3,06 € TTC
E16 page 1 Power cable assy.

Daikin
Réf fabricant: 6015246
avec délai
sur devis
E17 page 1 Clamp

Daikin
Réf fabricant: 050816J
avec délai
sur devis
Capot 1 en tole 1p199630-1 Daikin 1839991
E3 page 1 Capot 1 en tole 1p199630-1
Code article PEX: 443083
Daikin
Réf fabricant: 1839991
± 3 jours ouvrés
53,08 € TTC
Capot 2 en tole 1p199631 Daikin 1840009
E4 page 1 Capot 2 en tole 1p199631
Code article PEX: 443084
Daikin
Réf fabricant: 1840009
± 3 jours ouvrés
30,83 € TTC
E5 page 1 Indication lamp cover assy.

Daikin
Réf fabricant: 6015243
avec délai
sur devis
E6 page 1 Printed circuit assy. (control)

Daikin
Réf fabricant: 6015861
avec délai
sur devis
Fusible 3.15a / 250v / 3eb82015-1 Daikin 131316J
E6-1 page 1 Fusible 3.15a / 250v / 3eb82015-1
Code article PEX: 439342
Daikin
Réf fabricant: 131316J
en stock
22,51 € TTC
E6-2 page 1 Thermistor assy.

Daikin
Réf fabricant: 6015244
avec délai
sur devis
Varistance 3eb71012-1 Daikin 113954J
E6-3 page 1 Varistance 3eb71012-1
Code article PEX: 438212
Daikin
Réf fabricant: 113954J
en stock
5,90 € TTC
E8 page 1 Terminal block

Daikin
Réf fabricant: 6002932
avec délai
sur devis
Vis ha4114-04-25 Daikin 1748886
E9 page 1 Vis ha4114-04-25
Code article PEX: 442371
Daikin
Réf fabricant: 1748886
± 3 jours ouvrés
2,28 € TTC
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 6015247
avec délai
sur devis
F1-10 page 1 Drain hose assy.

Daikin
Réf fabricant: 6004976
avec délai
sur devis
Vis ha4113-04-12 Daikin 109688J
F1-15 page 1 Vis ha4113-04-12
Code article PEX: 679165
Daikin
Réf fabricant: 109688J
± 3 jours ouvrés
7,78 € TTC
F1-2 page 1 Thermal insulation (rear)

Daikin
Réf fabricant: 6015248
avec délai
sur devis
F1-3 page 1 Thermal insulation (rear right)

Daikin
Réf fabricant: 6015249
avec délai
sur devis
F1-4 page 1 Thermal insulation (front)

Daikin
Réf fabricant: 6015250
avec délai
sur devis
F1-5 page 1 Drain pan assy.

Daikin
Réf fabricant: 6015251
avec délai
sur devis
F1-5-1 page 1 Drain pan (stabilizer) assy.

Daikin
Réf fabricant: 6015252
avec délai
sur devis
F1-5-2 page 1 Vertical vane/ disch. grille

Daikin
Réf fabricant: 6015253
avec délai
sur devis
F1-5-3 page 1 Interlock rod (3)

Daikin
Réf fabricant: 6015254
avec délai
sur devis
F1-5-4 page 1 Interlock rod (4)

Daikin
Réf fabricant: 6015255
avec délai
sur devis
F1-7 page 1 Cover (link assy.)

Daikin
Réf fabricant: 6015256
avec délai
sur devis
F1-7-1 page 1 Cover (link)

Daikin
Réf fabricant: 6015257
avec délai
sur devis
F1-7-2 page 1 Interlock rod (1)

Daikin
Réf fabricant: 6015258
avec délai
sur devis
F1-7-3 page 1 Interlock rod (2)

Daikin
Réf fabricant: 6015259
avec délai
sur devis
F1-7-4 page 1 Rod (s/m)

Daikin
Réf fabricant: 6015260
avec délai
sur devis
Moteur balayage 3sb4064261 mp24z Daikin 179743J
F1-7-5 page 1 Moteur balayage 3sb4064261 mp24z
Code article PEX: 442788
Daikin
Réf fabricant: 179743J
± 3 jours ouvrés
12,90 € TTC
F1-7-6 page 1 Stepping motor assy.

Daikin
Réf fabricant: 6015261
avec délai
sur devis
F1-7-7 page 1 Wire harness assy. (for s/m)

Daikin
Réf fabricant: 6015262
avec délai
sur devis
F1-8 page 1 Air outlet

Daikin
Réf fabricant: 6015263
avec délai
sur devis
Bouchon bac a condensat 3pb34652-1 Daikin 066228J
F1-9 page 1 Bouchon bac a condensat 3pb34652-1
Code article PEX: 435907
Daikin
Réf fabricant: 066228J
en stock
4,03 € TTC
F10 page 1 Fan bearing assy.

Daikin
Réf fabricant: 6015273
avec délai
sur devis
Palier 4p102621-2 Daikin 156867J
F10-2 page 1 Palier 4p102621-2
Code article PEX: 441059
Daikin
Réf fabricant: 156867J
en stock
5,06 € TTC
F11 page 1 Mounting plate (lower)/ motor

Daikin
Réf fabricant: 6015274
avec délai
sur devis
F13 page 1 Horizontal vane/ disch.grille

Daikin
Réf fabricant: 6015876
avec délai
sur devis
Volet balayage 4p163878-5 Daikin 6004993
F13-1 page 1 Volet balayage 4p163878-5
Code article PEX: 457243
Daikin
Réf fabricant: 6004993
± 3 jours ouvrés
14,06 € TTC
F14 page 1 Horizontal vane/ disch.grille

Daikin
Réf fabricant: 6015878
avec délai
sur devis
Volet balayage 4p163878-5 Daikin 6004993
F14-1 page 1 Volet balayage 4p163878-5
Code article PEX: 457243
Daikin
Réf fabricant: 6004993
± 3 jours ouvrés
14,06 € TTC
Vis m4x16 ha41113-16 Daikin 121650J
F17 page 1 Vis m4x16 ha41113-16
Code article PEX: 438698
Daikin
Réf fabricant: 121650J
± 3 jours ouvrés
3,06 € TTC
F2 page 1 Front panel assy.

Daikin
Réf fabricant: 6015863
avec délai
sur devis
F3 page 1 Side panel (right)

Daikin
Réf fabricant: 6015265
avec délai
sur devis
F4 page 1 Front grille assy.

Daikin
Réf fabricant: 6015865
avec délai
sur devis
F4-2 page 1 Control panel assy.

Daikin
Réf fabricant: 6015867
avec délai
sur devis
F4-2-1 page 1 Operation sign cover

Daikin
Réf fabricant: 6015268
avec délai
sur devis
Fixation de plaque 3p209900-1 Daikin 1840395
F4-3 page 1 Fixation de plaque 3p209900-1
Code article PEX: 443119
Daikin
Réf fabricant: 1840395
± 3 jours ouvrés
14,15 € TTC
Fixation plaque 2p209900-2 Daikin 1840403
F4-4 page 1 Fixation plaque 2p209900-2
Code article PEX: 443120
Daikin
Réf fabricant: 1840403
± 3 jours ouvrés
14,15 € TTC
F4-5 page 1 Side panel (right)

Daikin
Réf fabricant: 6015872
avec délai
sur devis
F4-6 page 1 Side panel (left)

Daikin
Réf fabricant: 6015874
avec délai
sur devis
F5 page 1 Mounting plate (upper)/ motor

Daikin
Réf fabricant: 6015269
avec délai
sur devis
F6 page 1 Piping fixture

Daikin
Réf fabricant: 6015270
avec délai
sur devis
F8 page 1 Service lid assy.

Daikin
Réf fabricant: 6015271
avec délai
sur devis
F9 page 1 Partition plate/ evaporator

Daikin
Réf fabricant: 6015272
avec délai
sur devis
K1 page 1 Operation manual

Daikin
Réf fabricant: _
avec délai
sur devis
K2 page 1 Remote controller assy.

Daikin
Réf fabricant: 6015880
avec délai
sur devis
K2-1 page 1 Lid/ remote controller

Daikin
Réf fabricant: 6015882
avec délai
sur devis
K3 page 1 Wall mounting plate/ remote controller

Daikin
Réf fabricant: 6015727
avec délai
sur devis
K4 page 1 Battery pack assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Filtre a air 3p142546-1 Daikin 159058J
K7 page 1 Filtre a air 3p142546-1
Code article PEX: 441176
Daikin
Réf fabricant: 159058J
± 3 jours ouvrés
133,06 € TTC
Cadre filtre antistatique Daikin 1597259
K7-1 page 1 Cadre filtre antistatique
Code article PEX: 441265
Daikin
Réf fabricant: 1597259
en stock
4,03 € TTC
K7-2 page 1 Photocatalyst filter

Daikin
Réf fabricant: 159726J
avec délai
sur devis
K8 page 1 Mounting plate

Daikin
Réf fabricant: 6015884
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FTXF125KC-W ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
