Unité interne Daikin FTXM41SVLT

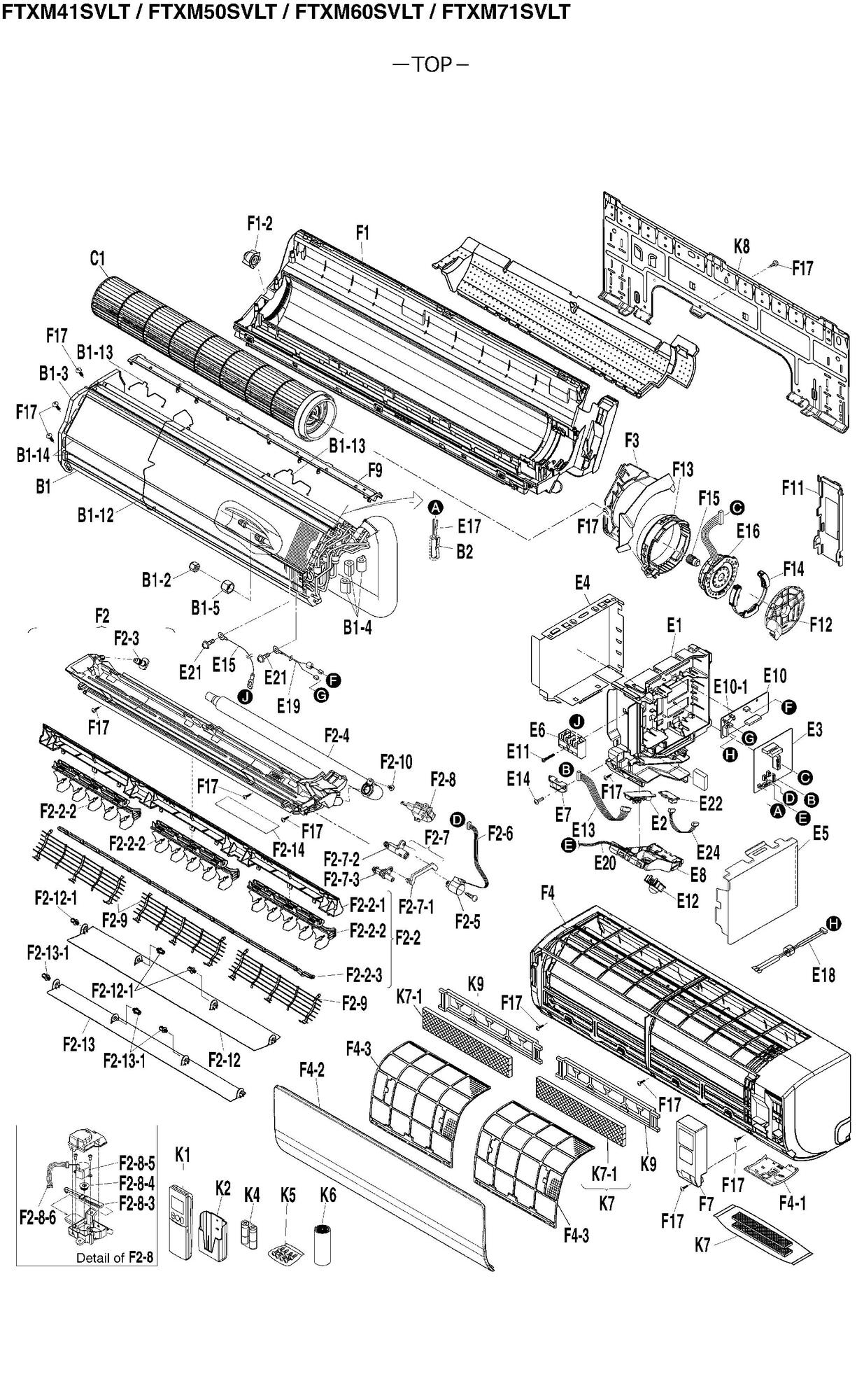

page 1
Pièces détachées Unité interne Daikin FTXM41SVLT chez Pièces Express


Référence fabricant
Position Schéma
4021144 Heat exchanger assy. B1
_ Wire spring B1-12
_ Wire spring B1-13
_ Sealing plate (h/e bending) B1-14
1723546 Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUT B1-2
_ Side panel (left) B1-3
_ Putty 25X 80 T3 B1-4
119849J Ecrou 1/2 ex1226797/1198498 FNSF4 U3/4 D12.7CUT B1-5
380120J Clips blocage sonde r4610281-1 B2
2374389 Cross flow fan assy. C1
4016487 Switch box E1
2374396 Printed circuit assy. (filter) EX14002-4 E10
131316J Fusible 3.15a / 250v / 3eb82015-1 2153.15MXF34P 250V 3.15A E10-1
_ Pan head tapping screw M4X 25 E11
4000844 Platine 3p227885-1 E12
4016492 Wire harness (indication lamp) E13
_ Truss head tapping screw M4X 16 E14
7900097 Earth wire E15
4019069 Fan motor stator MM9E17S21VB 10P E16
6024919 Ensemble sondes l=400 r2t 3e700017-3 L=400 E17
4016493 Wire harness assy. (power source) E18
4016494 Wire harness assy. (fg) E19
1752784 Platine 3p185701-1 EX592 E2
4016495 Wire harness (sensor) E20
_ Tapping screw M4X 12 E21
2291035 Sonde humidite 3e860009-1 [30070075_J] HSHCAL101A E22
2374404 Wire harness (humidity sensor) (A2P)S31 - (A4P) E24
4021236 Printed circuit assy. (main) EX17027-2D E3
4016488 Shield plate (1) E4
4016489 Shield plate (2) E5
1724688 Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1 TB-ETX-4PA-D1 E6
0812847 Fixation cable E7
4016490 Indication lamp cover E8
4021311 Bottom frame assy. F1
7900101 Pallier et silent bloc ventil 4p348573-1 F1-2
4016520 Piping fixture F11
4016521 Motor cover (cap) F12
4016522 Motor cover assy. F13
6023946 Emballage 3p344837-1 F14
146817J Pallier de ventilation 4p102621-1 F15
_ Truss head tapping screw M4X 16 F17
4017171 Drain pan assy. F2
_ Tapping screw M4X 12 F2-10
4016511 Disch. grille hor. blade (1) F2-12
1840922 Axe fixation volet de balayage F2-12-1
4016512 Disch. grille hor. blade (2) F2-13
1840922 Axe fixation volet de balayage F2-13-1
4020251 Caution label F2-14
_ Air outlet (stabilizer) assy. F2-2
_ Drain pan stabilizer F2-2-1
4016500 Disch. grille vert. blade (auto) F2-2-2
4016501 Interlock rod F2-2-3
1866652 Bouchon r11034099062 3p201724-1 F2-3
4015924 Tube d evacuation 3p380579-1 F2-4
179743J Moteur balayage 3sb4064261 mp24z 12VDC 380OHM F2-5
4016502 Wire harness assy. (hori. blade) F2-6
4016503 Shaft (link) assy. F2-7
4016504 Disch. grille hor. blade support (1) F2-7-1
1946712 Axe rotation volet 3p079393-1 F2-7-2
4008326 Clip volet balayage 3p079252-3 F2-7-3
4016505 Cover (link) assy. F2-8
4016508 Interlock rod F2-8-3
4016509 Gear (vert. blade) F2-8-4
1906543 Moteur balayage 3sb40634-1 5P 12VDC F2-8-5
4016510 Wire harness assy. (ver. blade) F2-8-6
6024984 Protection ventilateur 1p372833-1 F2-9
2395603 Side panel (right) F3
4021312 Front grille assy. F4
_ Control panel assy. F4-1
4021313 Crystal panel assy. F4-2
4016517 Air filter 387.3 X 411 F4-3
4016518 Service cover assy. F7
4016519 Sealing plate (top) F9
4021314 Remote controller assy. ARC466A54 K1
5004122 Support telecommande 2p256952-1 K2
_ Battery kit K4
_ Screw set K5
081957J Heat insulation tape K6
4021319 Air filter assy. K7
1840489 Filtre photocatalyseur 4p173581-2 255 X 42 X T1.5 PM2.5 K7-1
4016523 Installation plate K8
1597259 Cadre filtre antistatique K9


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FTXM41SVLT



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
B1 page 1 Heat exchanger assy.

Daikin
Réf fabricant: 4021144
avec délai
sur devis
B1-12 page 1 Wire spring

Daikin
Réf fabricant: _
avec délai
sur devis
Raccord flare 1/4 ftxs-f Daikin 1723546
B1-2 page 1 Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
sur devis
B1-3 page 1 Side panel (left)

Daikin
Réf fabricant: _
avec délai
sur devis
Ecrou 1/2 ex1226797/1198498 Daikin 119849J
B1-5 page 1 Ecrou 1/2 ex1226797/1198498
Code article PEX: 438523
Daikin
Réf fabricant: 119849J
± 3 jours ouvrés
34,27 € TTC
Clips blocage sonde r4610281-1 Daikin 380120J
B2 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
C1 page 1 Cross flow fan assy.

Daikin
Réf fabricant: 2374389
avec délai
sur devis
E1 page 1 Switch box

Daikin
Réf fabricant: 4016487
avec délai
sur devis
E10 page 1 Printed circuit assy. (filter)

Daikin
Réf fabricant: 2374396
avec délai
sur devis
Fusible 3.15a / 250v / 3eb82015-1 Daikin 131316J
E10-1 page 1 Fusible 3.15a / 250v / 3eb82015-1
Code article PEX: 439342
Daikin
Réf fabricant: 131316J
± 3 jours ouvrés
23,23 € TTC
E11 page 1 Pan head tapping screw

Daikin
Réf fabricant: _
avec délai
sur devis
Platine 3p227885-1 Daikin 4000844
E12 page 1 Platine 3p227885-1
Code article PEX: 447835
Daikin
Réf fabricant: 4000844
± 3 jours ouvrés
169,74 € TTC
E13 page 1 Wire harness (indication lamp)

Daikin
Réf fabricant: 4016492
avec délai
sur devis
E14 page 1 Truss head tapping screw

Daikin
Réf fabricant: _
avec délai
sur devis
E15 page 1 Earth wire

Daikin
Réf fabricant: 7900097
avec délai
sur devis
E16 page 1 Fan motor stator

Daikin
Réf fabricant: 4019069
avec délai
sur devis
Ensemble sondes l=400 r2t 3e700017-3 Daikin 6024919
E17 page 1 Ensemble sondes l=400 r2t 3e700017-3
Code article PEX: 457427
Daikin
Réf fabricant: 6024919
± 3 jours ouvrés
13,91 € TTC
E18 page 1 Wire harness assy. (power source)

Daikin
Réf fabricant: 4016493
avec délai
sur devis
E19 page 1 Wire harness assy. (fg)

Daikin
Réf fabricant: 4016494
avec délai
sur devis
Platine 3p185701-1 Daikin 1752784
E2 page 1 Platine 3p185701-1
Code article PEX: 442401
Daikin
Réf fabricant: 1752784
± 3 jours ouvrés
142,15 € TTC
E20 page 1 Wire harness (sensor)

Daikin
Réf fabricant: 4016495
avec délai
sur devis
E21 page 1 Tapping screw

Daikin
Réf fabricant: _
avec délai
sur devis
Sonde humidite 3e860009-1 Daikin 2291035
E22 page 1 Sonde humidite 3e860009-1
Code article PEX: 445218
Daikin
Réf fabricant: 2291035
± 3 jours ouvrés
21,92 € TTC
E24 page 1 Wire harness (humidity sensor)

Daikin
Réf fabricant: 2374404
avec délai
sur devis
E3 page 1 Printed circuit assy. (main)

Daikin
Réf fabricant: 4021236
avec délai
sur devis
E4 page 1 Shield plate (1)

Daikin
Réf fabricant: 4016488
avec délai
sur devis
E5 page 1 Shield plate (2)

Daikin
Réf fabricant: 4016489
avec délai
sur devis
Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1 Daikin 1724688
E6 page 1 Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1
Code article PEX: 442283
Daikin
Réf fabricant: 1724688
± 3 jours ouvrés
11,95 € TTC
Fixation cable Daikin 0812847
E7 page 1 Fixation cable
Code article PEX: 436535
Daikin
Réf fabricant: 0812847
± 3 jours ouvrés
1,22 € TTC
E8 page 1 Indication lamp cover

Daikin
Réf fabricant: 4016490
avec délai
sur devis
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 4021311
avec délai
sur devis
Pallier et silent bloc ventil 4p348573-1 Daikin 7900101
F1-2 page 1 Pallier et silent bloc ventil 4p348573-1
Code article PEX: 458414
Daikin
Réf fabricant: 7900101
± 3 jours ouvrés
14,54 € TTC
F11 page 1 Piping fixture

Daikin
Réf fabricant: 4016520
avec délai
sur devis
F12 page 1 Motor cover (cap)

Daikin
Réf fabricant: 4016521
avec délai
sur devis
F13 page 1 Motor cover assy.

Daikin
Réf fabricant: 4016522
avec délai
sur devis
Emballage 3p344837-1 Daikin 6023946
F14 page 1 Emballage 3p344837-1
Code article PEX: 457394
Daikin
Réf fabricant: 6023946
± 3 jours ouvrés
13,91 € TTC
Pallier de ventilation 4p102621-1 Daikin 146817J
F15 page 1 Pallier de ventilation 4p102621-1
Code article PEX: 440447
Daikin
Réf fabricant: 146817J
± 3 jours ouvrés
11,54 € TTC
F17 page 1 Truss head tapping screw

Daikin
Réf fabricant: _
avec délai
sur devis
F2 page 1 Drain pan assy.

Daikin
Réf fabricant: 4017171
avec délai
sur devis
F2-10 page 1 Tapping screw

Daikin
Réf fabricant: _
avec délai
sur devis
F2-12 page 1 Disch. grille hor. blade (1)

Daikin
Réf fabricant: 4016511
avec délai
sur devis
Axe fixation volet de balayage Daikin 1840922
F2-12-1 page 1 Axe fixation volet de balayage
Code article PEX: 443161
Daikin
Réf fabricant: 1840922
± 3 jours ouvrés
4,96 € TTC
F2-13 page 1 Disch. grille hor. blade (2)

Daikin
Réf fabricant: 4016512
avec délai
sur devis
Axe fixation volet de balayage Daikin 1840922
F2-13-1 page 1 Axe fixation volet de balayage
Code article PEX: 443161
Daikin
Réf fabricant: 1840922
± 3 jours ouvrés
4,96 € TTC
F2-14 page 1 Caution label

Daikin
Réf fabricant: 4020251
avec délai
sur devis
F2-2 page 1 Air outlet (stabilizer) assy.

Daikin
Réf fabricant: _
avec délai
sur devis
F2-2-2 page 1 Disch. grille vert. blade (auto)

Daikin
Réf fabricant: 4016500
avec délai
sur devis
F2-2-3 page 1 Interlock rod

Daikin
Réf fabricant: 4016501
avec délai
sur devis
Bouchon r11034099062 3p201724-1 Daikin 1866652
F2-3 page 1 Bouchon r11034099062 3p201724-1
Code article PEX: 443384
Daikin
Réf fabricant: 1866652
± 3 jours ouvrés
7,72 € TTC
Tube d evacuation 3p380579-1 Daikin 4015924
F2-4 page 1 Tube d evacuation 3p380579-1
Code article PEX: 448849
Daikin
Réf fabricant: 4015924
± 3 jours ouvrés
14,17 € TTC
Moteur balayage 3sb4064261 mp24z Daikin 179743J
F2-5 page 1 Moteur balayage 3sb4064261 mp24z
Code article PEX: 442788
Daikin
Réf fabricant: 179743J
± 3 jours ouvrés
27,82 € TTC
F2-6 page 1 Wire harness assy. (hori. blade)

Daikin
Réf fabricant: 4016502
avec délai
sur devis
F2-7 page 1 Shaft (link) assy.

Daikin
Réf fabricant: 4016503
avec délai
sur devis
F2-7-1 page 1 Disch. grille hor. blade support (1)

Daikin
Réf fabricant: 4016504
avec délai
sur devis
Axe rotation volet 3p079393-1 Daikin 1946712
F2-7-2 page 1 Axe rotation volet 3p079393-1
Code article PEX: 443777
Daikin
Réf fabricant: 1946712
± 3 jours ouvrés
13,50 € TTC
Clip volet balayage 3p079252-3 Daikin 4008326
F2-7-3 page 1 Clip volet balayage 3p079252-3
Code article PEX: 448136
Daikin
Réf fabricant: 4008326
± 3 jours ouvrés
3,90 € TTC
F2-8 page 1 Cover (link) assy.

Daikin
Réf fabricant: 4016505
avec délai
sur devis
F2-8-3 page 1 Interlock rod

Daikin
Réf fabricant: 4016508
avec délai
sur devis
F2-8-4 page 1 Gear (vert. blade)

Daikin
Réf fabricant: 4016509
avec délai
sur devis
Moteur balayage 3sb40634-1 Daikin 1906543
F2-8-5 page 1 Moteur balayage 3sb40634-1
Code article PEX: 443565
Daikin
Réf fabricant: 1906543
± 3 jours ouvrés
16,03 € TTC
F2-8-6 page 1 Wire harness assy. (ver. blade)

Daikin
Réf fabricant: 4016510
avec délai
sur devis
Protection ventilateur 1p372833-1 Daikin 6024984
F2-9 page 1 Protection ventilateur 1p372833-1
Code article PEX: 686844
Daikin
Réf fabricant: 6024984
± 3 jours ouvrés
21,44 € TTC
F3 page 1 Side panel (right)

Daikin
Réf fabricant: 2395603
avec délai
sur devis
F4 page 1 Front grille assy.

Daikin
Réf fabricant: 4021312
avec délai
sur devis
F4-1 page 1 Control panel assy.

Daikin
Réf fabricant: _
avec délai
sur devis
F4-2 page 1 Crystal panel assy.

Daikin
Réf fabricant: 4021313
avec délai
sur devis
F4-3 page 1 Air filter

Daikin
Réf fabricant: 4016517
avec délai
sur devis
F7 page 1 Service cover assy.

Daikin
Réf fabricant: 4016518
avec délai
sur devis
F9 page 1 Sealing plate (top)

Daikin
Réf fabricant: 4016519
avec délai
sur devis
K1 page 1 Remote controller assy.

Daikin
Réf fabricant: 4021314
avec délai
sur devis
Support telecommande 2p256952-1 Daikin 5004122
K2 page 1 Support telecommande 2p256952-1
Code article PEX: 450368
Daikin
Réf fabricant: 5004122
± 3 jours ouvrés
4,88 € TTC
K4 page 1 Battery kit

Daikin
Réf fabricant: _
avec délai
sur devis
K6 page 1 Heat insulation tape

Daikin
Réf fabricant: 081957J
avec délai
sur devis
K7 page 1 Air filter assy.

Daikin
Réf fabricant: 4021319
avec délai
sur devis
Filtre photocatalytique ftxs20-35dvmw Daikin 1840489
K7-1 page 1 Filtre photocatalytique ftxs20-35dvmw
Code article PEX: 458828
Daikin
Réf fabricant: 1840489
en stock
11,95 € TTC
K8 page 1 Installation plate

Daikin
Réf fabricant: 4016523
avec délai
sur devis
Cadre filtre antistatique Daikin 1597259
K9 page 1 Cadre filtre antistatique
Code article PEX: 441265
Daikin
Réf fabricant: 1597259
en stock
2,70 € TTC


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FTXM41SVLT ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
