Unité interne Daikin FTXM20QVMA

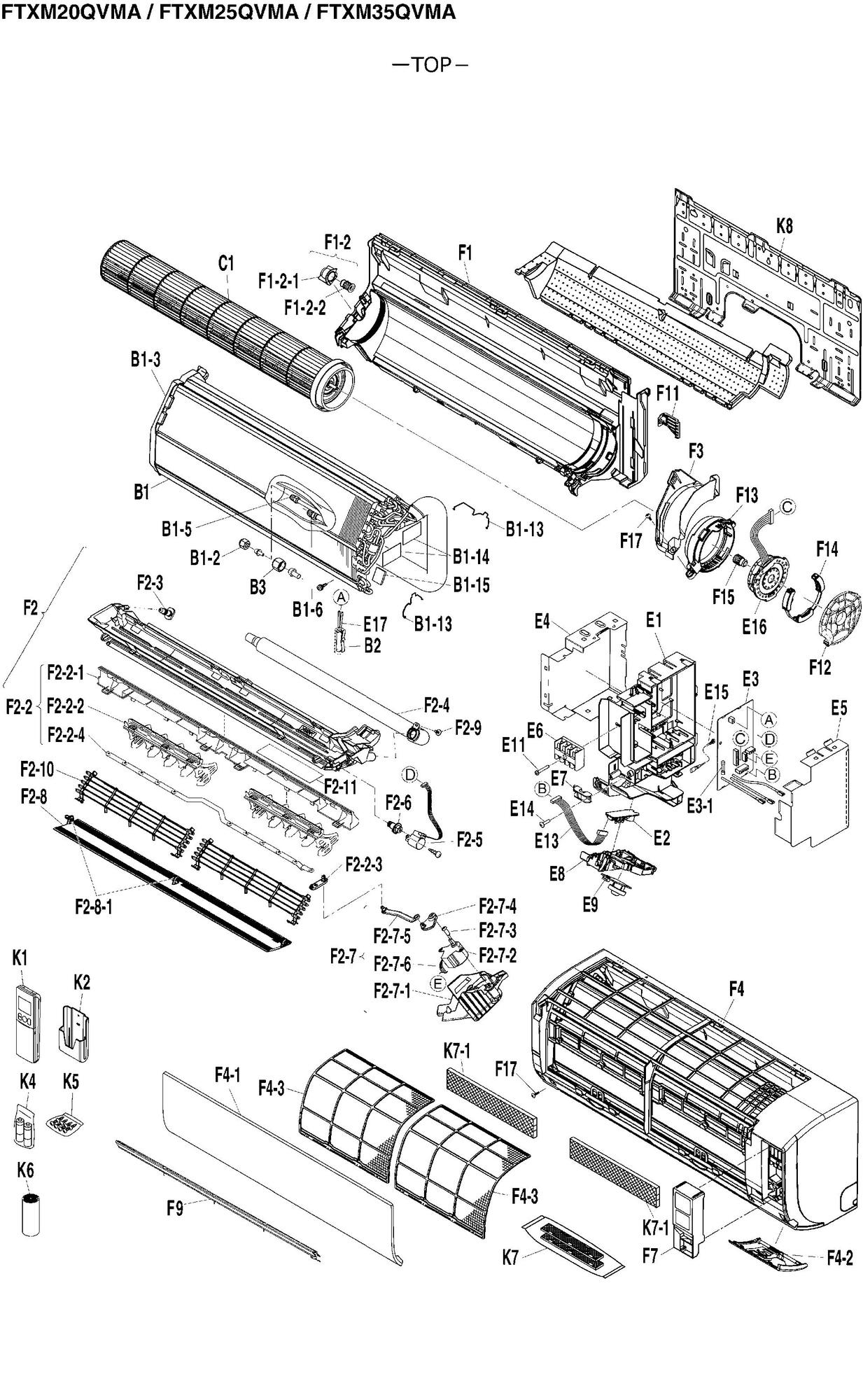

page 1
Pièces détachées Unité interne Daikin FTXM20QVMA chez Pièces Express


Référence fabricant
Position Schéma
4016578 Heat exchanger assy. B1
7900113 Wire spring B1-13
1859469 Putty B1-14
1602423 Putty B1-15
1723546 Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUT B1-2
4015974 Side panel (left) B1-3
1673393 Raccord male 1/4 1/4IN. D6.4CUT B1-5
1108279 Union joint/ gas line 3/8IN. D9.5CUT B1-6
380120 Clips blocage sonde r4610281-1 B2
1198481 Ecrou 3/8 r18/25d FNSF3 U5/8 D9.5CUT B3
2217758 Cross flow fan assy. C1
4015975 Switch box E1
1748886 Vis ha4114-04-25 M4X 25 E11
4016177 Wire harness (indication lamp/ sensor) E13
1216505 Truss head tapping screw M4X 16 E14
7900097 Earth wire E15
6023912 Fan motor stator MM6K11R15VA 10P E16
6023935 Thermistor L=300 E17
1752784 Platine 3p185701-1 EX592 E2
4016690 Printed circuit assy. EEPROM 3P410179-1 E3
1313165 Fuse 2153.15MXF34P 250V 3.15A E3-1
4015979 Shield plate (1) E4
4015980 Shield plate (2) E5
1724688 Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1 TB-ETX-4PA-D1 E6
0812847 Fixation cable E7
4015981 Indication lamp cover E8
4016176 Pyroelectric passive infrared sensor DIL-2-2 E9
4016579 Bottom frame assy. F1
7900101 Pallier et silent bloc ventil 4p348573-1 F1-2
6023926 Support pallier 2p344788-1 F1-2-1
1568679 Vibration absorber/ fan bearing NO MODEL NAME F1-2-2
6024489 Piping fixture F11
6023927 Couvercle de protection 2p344835-1 F12
7900108 Couvercle de protection 3p371350-1 F13
6023946 Emballage 3p344837-1 F14
1468173 Pallier de ventilation 4p102621-1 NO MODEL NAME F15
1216505 Truss head tapping screw M4X 16 F17
4016580 Drain pan assy. (auto) F2
4016581 Fan guard assy. F2-10
_ Caution label F2-11
4016179 Air outlet assy. (stabilizer) F2-2
4016180 Drain pan stabilizer F2-2-1
4016181 Disch. grille vert. blade (auto) F2-2-2
4016182 Interlock rod (3) F2-2-3
4016183 Interlock rod (4) F2-2-4
1866652 Bouchon r11034099062 3p201724-1 F2-3
_ Drain hose assy. F2-4
6023959 Stepping motor 20BYJ46-514 F2-5
4015988 Shaft (hor. blade) F2-6
4016184 Cover (link) assy. F2-7
4016258 Cover (link) F2-7-1
1797439 Moteur de balayage mp24z high torq 39m MP24Z 12VDC HIGH TORQ 39MM F2-7-2
_ Tapping screw F2-7-3
4016186 Interlock rod (1) F2-7-4
4016187 Interlock rod (2) F2-7-5
4016188 Faisceau F2-7-6
4015989 Disch. grille hor. blade assy. F2-8
1840922 Axe fixation volet de balayage F2-8-1
1704297 Tapping screw M4X 12 F2-9
4015990 Side panel (right) F3
4016582 Front grille assy. F4
4016583 Panel assy F4-1
4016191 Control panel assy. F4-2
4015994 Air filter 307 X 347 F4-3
7900105 Service cover assy. F7
6024487 Sealing plate (top) F9
4016013 Telecommande arc466a26 2p363242-11 ARC466A26 K1
5004122 Support telecommande 2p256952-1 K2
_ Battery kit ALKALINE DRY BATTERY LR03 K4
_ Screw set K5
0819576 Heat insulation tape K6
_ Photocatalyst filter assy. K7
1840489 Filtre photocatalyseur 4p173581-2 255X 42X T5 APATAITO K7-1
7900111 Installation plate K8


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FTXM20QVMA



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
B1 page 1 Heat exchanger assy.

Daikin
Réf fabricant: 4016578
avec délai
sur devis
B1-13 page 1 Wire spring

Daikin
Réf fabricant: 7900113
avec délai
sur devis
B1-14 page 1 Putty

Daikin
Réf fabricant: 1859469
avec délai
sur devis
B1-15 page 1 Putty

Daikin
Réf fabricant: 1602423
avec délai
sur devis
Raccord flare 1/4 ftxs-f Daikin 1723546
B1-2 page 1 Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
sur devis
B1-3 page 1 Side panel (left)

Daikin
Réf fabricant: 4015974
avec délai
sur devis
Raccord male 1/4 Daikin 1673393
B1-5 page 1 Raccord male 1/4
Code article PEX: 441787
Daikin
Réf fabricant: 1673393
± 3 jours ouvrés
15,50 € TTC
B1-6 page 1 Union joint/ gas line

Daikin
Réf fabricant: 1108279
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120
B2 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120
± 3 jours ouvrés
7,42 € TTC
Ecrou 3/8 r18/25d Daikin 1198481
B3 page 1 Ecrou 3/8 r18/25d
Code article PEX: 438521
Daikin
Réf fabricant: 1198481

obsolète

C1 page 1 Cross flow fan assy.

Daikin
Réf fabricant: 2217758
avec délai
sur devis
E1 page 1 Switch box

Daikin
Réf fabricant: 4015975
avec délai
sur devis
Vis ha4114-04-25 Daikin 1748886
E11 page 1 Vis ha4114-04-25
Code article PEX: 442371
Daikin
Réf fabricant: 1748886
± 3 jours ouvrés
1,22 € TTC
E13 page 1 Wire harness (indication lamp/ sensor)

Daikin
Réf fabricant: 4016177
avec délai
sur devis
E14 page 1 Truss head tapping screw

Daikin
Réf fabricant: 1216505
avec délai
sur devis
E15 page 1 Earth wire

Daikin
Réf fabricant: 7900097
avec délai
sur devis
E16 page 1 Fan motor stator

Daikin
Réf fabricant: 6023912
avec délai
sur devis
E17 page 1 Thermistor

Daikin
Réf fabricant: 6023935
avec délai
sur devis
Platine 3p185701-1 Daikin 1752784
E2 page 1 Platine 3p185701-1
Code article PEX: 442401
Daikin
Réf fabricant: 1752784
± 3 jours ouvrés
142,15 € TTC
E3 page 1 Printed circuit assy.

Daikin
Réf fabricant: 4016690
avec délai
sur devis
E3-1 page 1 Fuse

Daikin
Réf fabricant: 1313165
avec délai
sur devis
E4 page 1 Shield plate (1)

Daikin
Réf fabricant: 4015979
avec délai
sur devis
E5 page 1 Shield plate (2)

Daikin
Réf fabricant: 4015980
avec délai
sur devis
Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1 Daikin 1724688
E6 page 1 Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1
Code article PEX: 442283
Daikin
Réf fabricant: 1724688
± 3 jours ouvrés
11,95 € TTC
Fixation cable Daikin 0812847
E7 page 1 Fixation cable
Code article PEX: 436535
Daikin
Réf fabricant: 0812847
± 3 jours ouvrés
1,22 € TTC
E8 page 1 Indication lamp cover

Daikin
Réf fabricant: 4015981
avec délai
sur devis
E9 page 1 Pyroelectric passive infrared sensor

Daikin
Réf fabricant: 4016176
avec délai
sur devis
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 4016579
avec délai
sur devis
Pallier et silent bloc ventil 4p348573-1 Daikin 7900101
F1-2 page 1 Pallier et silent bloc ventil 4p348573-1
Code article PEX: 458414
Daikin
Réf fabricant: 7900101
± 3 jours ouvrés
14,54 € TTC
Support pallier 2p344788-1 Daikin 6023926
F1-2-1 page 1 Support pallier 2p344788-1
Code article PEX: 457391
Daikin
Réf fabricant: 6023926
± 3 jours ouvrés
14,54 € TTC
F1-2-2 page 1 Vibration absorber/ fan bearing

Daikin
Réf fabricant: 1568679
avec délai
sur devis
F11 page 1 Piping fixture

Daikin
Réf fabricant: 6024489
avec délai
sur devis
Couvercle de protection 2p344835-1 Daikin 6023927
F12 page 1 Couvercle de protection 2p344835-1
Code article PEX: 457392
Daikin
Réf fabricant: 6023927
± 3 jours ouvrés
13,91 € TTC
Couvercle de protection 3p371350-1 Daikin 7900108
F13 page 1 Couvercle de protection 3p371350-1
Code article PEX: 458415
Daikin
Réf fabricant: 7900108
± 3 jours ouvrés
9,01 € TTC
Emballage 3p344837-1 Daikin 6023946
F14 page 1 Emballage 3p344837-1
Code article PEX: 457394
Daikin
Réf fabricant: 6023946
± 3 jours ouvrés
13,91 € TTC
Pallier de ventilation 4p102621-1 Daikin 1468173
F15 page 1 Pallier de ventilation 4p102621-1
Code article PEX: 440448
Daikin
Réf fabricant: 1468173
± 3 jours ouvrés
9,58 € TTC
F17 page 1 Truss head tapping screw

Daikin
Réf fabricant: 1216505
avec délai
sur devis
F2 page 1 Drain pan assy. (auto)

Daikin
Réf fabricant: 4016580
avec délai
sur devis
F2-10 page 1 Fan guard assy.

Daikin
Réf fabricant: 4016581
avec délai
sur devis
F2-11 page 1 Caution label

Daikin
Réf fabricant: _
avec délai
sur devis
F2-2 page 1 Air outlet assy. (stabilizer)

Daikin
Réf fabricant: 4016179
avec délai
sur devis
F2-2-1 page 1 Drain pan stabilizer

Daikin
Réf fabricant: 4016180
avec délai
sur devis
F2-2-2 page 1 Disch. grille vert. blade (auto)

Daikin
Réf fabricant: 4016181
avec délai
sur devis
F2-2-3 page 1 Interlock rod (3)

Daikin
Réf fabricant: 4016182
avec délai
sur devis
F2-2-4 page 1 Interlock rod (4)

Daikin
Réf fabricant: 4016183
avec délai
sur devis
Bouchon r11034099062 3p201724-1 Daikin 1866652
F2-3 page 1 Bouchon r11034099062 3p201724-1
Code article PEX: 443384
Daikin
Réf fabricant: 1866652
± 3 jours ouvrés
7,72 € TTC
F2-4 page 1 Drain hose assy.

Daikin
Réf fabricant: _
avec délai
sur devis
F2-5 page 1 Stepping motor

Daikin
Réf fabricant: 6023959
avec délai
sur devis
F2-6 page 1 Shaft (hor. blade)

Daikin
Réf fabricant: 4015988
avec délai
sur devis
F2-7 page 1 Cover (link) assy.

Daikin
Réf fabricant: 4016184
avec délai
sur devis
F2-7-1 page 1 Cover (link)

Daikin
Réf fabricant: 4016258
avec délai
sur devis
Moteur balayage 3sb4064261 mp24z Daikin 1797439
F2-7-2 page 1 Moteur balayage 3sb4064261 mp24z
Code article PEX: 442788
Daikin
Réf fabricant: 1797439
± 3 jours ouvrés
27,82 € TTC
F2-7-3 page 1 Tapping screw

Daikin
Réf fabricant: _
avec délai
sur devis
F2-7-4 page 1 Interlock rod (1)

Daikin
Réf fabricant: 4016186
avec délai
sur devis
F2-7-5 page 1 Interlock rod (2)

Daikin
Réf fabricant: 4016187
avec délai
sur devis
Faisceau Daikin 4016188
F2-7-6 page 1 Faisceau
Code article PEX: 744294
Daikin
Réf fabricant: 4016188
± 3 jours ouvrés
9,53 € TTC
F2-8 page 1 Disch. grille hor. blade assy.

Daikin
Réf fabricant: 4015989
avec délai
sur devis
Axe fixation volet de balayage Daikin 1840922
F2-8-1 page 1 Axe fixation volet de balayage
Code article PEX: 443161
Daikin
Réf fabricant: 1840922
± 3 jours ouvrés
4,96 € TTC
F2-9 page 1 Tapping screw

Daikin
Réf fabricant: 1704297
avec délai
sur devis
F3 page 1 Side panel (right)

Daikin
Réf fabricant: 4015990
avec délai
sur devis
F4 page 1 Front grille assy.

Daikin
Réf fabricant: 4016582
avec délai
sur devis
Panel assy Daikin 4016583
F4-1 page 1 Panel assy
Code article PEX: 680541
Daikin
Réf fabricant: 4016583
± 3 jours ouvrés
25,62 € TTC
F4-2 page 1 Control panel assy.

Daikin
Réf fabricant: 4016191
avec délai
sur devis
F4-3 page 1 Air filter

Daikin
Réf fabricant: 4015994
avec délai
sur devis
F7 page 1 Service cover assy.

Daikin
Réf fabricant: 7900105
avec délai
sur devis
F9 page 1 Sealing plate (top)

Daikin
Réf fabricant: 6024487
avec délai
sur devis
Telecommande arc466a26 2p363242-11 Daikin 4016013
K1 page 1 Telecommande arc466a26 2p363242-11
Code article PEX: 680531
Daikin
Réf fabricant: 4016013
± 3 jours ouvrés
150,50 € TTC
Support telecommande 2p256952-1 Daikin 5004122
K2 page 1 Support telecommande 2p256952-1
Code article PEX: 450368
Daikin
Réf fabricant: 5004122
± 3 jours ouvrés
4,88 € TTC
K4 page 1 Battery kit

Daikin
Réf fabricant: _
avec délai
sur devis
K6 page 1 Heat insulation tape

Daikin
Réf fabricant: 0819576
avec délai
sur devis
K7 page 1 Photocatalyst filter assy.

Daikin
Réf fabricant: _
avec délai
sur devis
Filtre photocatalytique ftxs20-35dvmw Daikin 1840489
K7-1 page 1 Filtre photocatalytique ftxs20-35dvmw
Code article PEX: 458828
Daikin
Réf fabricant: 1840489
en stock
11,95 € TTC
K8 page 1 Installation plate

Daikin
Réf fabricant: 7900111
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FTXM20QVMA ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
