Unité interne Daikin FTXM24WVJU9

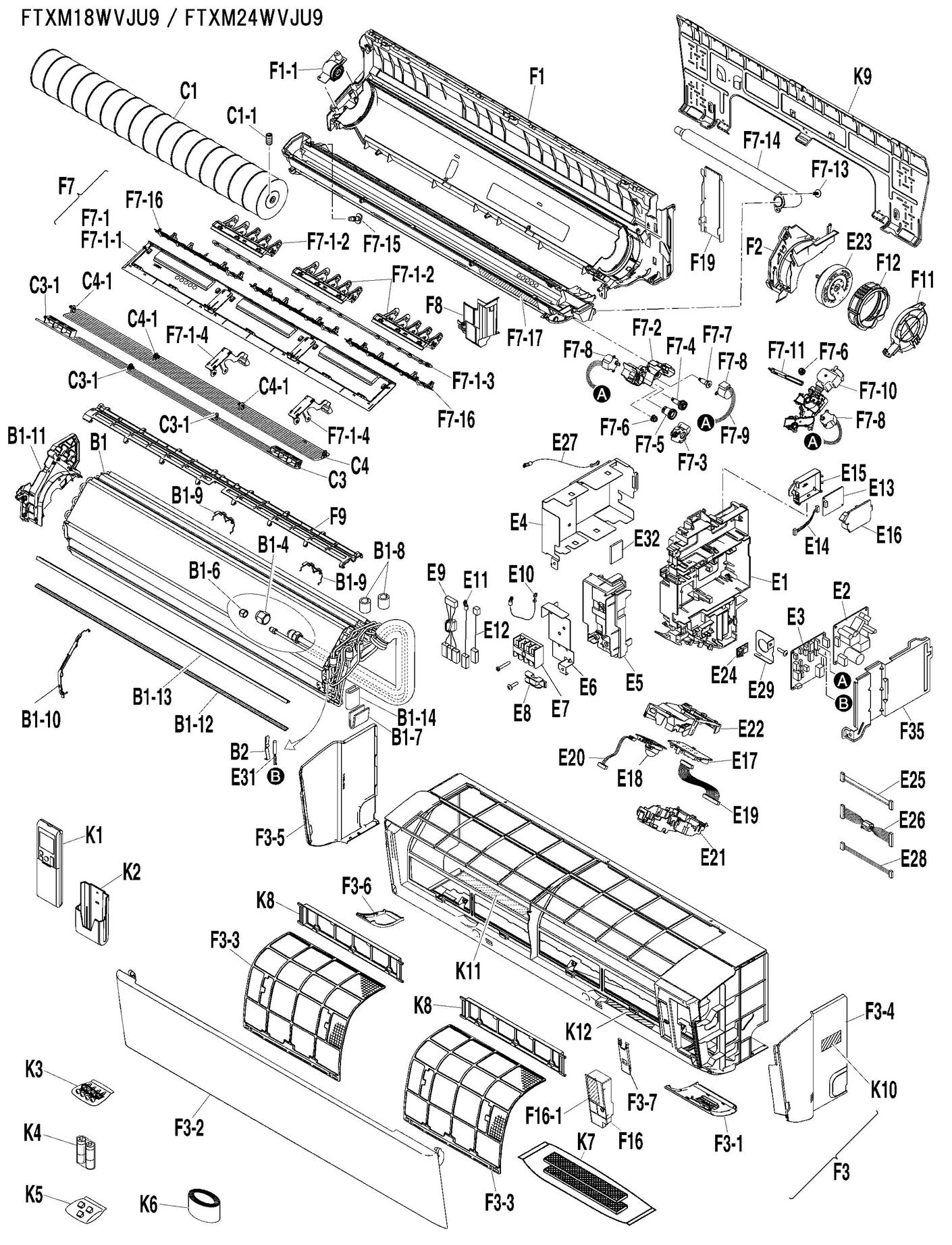

page 1
Pièces détachées Unité interne Daikin FTXM24WVJU9 chez Pièces Express


Référence fabricant
Position Schéma
2534969 Heat exchanger assy. B1
_ Wire spring assy. (8 stage) B1-10
_ Side panel (left) B1-11
_ Sealing plate (heat exchanger) B1-12
_ Sealing plate (h/e bending) B1-13
_ Putty B1-14
119850J Ecrou raccordement tube 5/8 ex 11250004a FNSF5 U7/8 D15.9CUT B1-4
1723546 Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUT B1-6
_ Putty 80X 50 T3 B1-7
_ Putty 80X 35 T3 B1-8
_ Wire spring assy. (4 stage) B1-9
380120J Clips blocage sonde r4610281-1 B2
2533898 Cross flow fan assy. C1
051605J Vis ft45gv1b M4X 6 C1-1
2534864 Disch. grille hor. blade (main) C3
1840922 Axe fixation volet de balayage C3-1
2534865 Disch. grille hor. blade (sub) C4
1840922 Axe fixation volet de balayage C4-1
2535227 Switch box E1
_ Earth wire E10
2535230 Earth wire (terminal strip) E11
2535231 Earth wire (power pcb) E12
2535233 Wireless lan module E13
2530195 Wire harness (wire less lan adaptor) E14
2535234 Wireless lan pcb box E15
2535235 Wireless lan pcb cover E16
2530196 Printed circuit board assy. EX19033-1 E17
2533895 Printed circuit board assy. E18
2530593 Wire harness (for display pcb) E19
2548210 Printed circuit board assy. (power) EX20037 E2
2533896 Wire harness (mp motion sensor) E20
2535236 Indication lamp cover E21
2535269 Indication lamp cover base E22
2535273 Dc fan motor E23
2490298 Humidity sensor hshcal105a HSHCAL105A E24
2495419 Wire harness (high voltage) E25
2530594 Wire harness (low voltage) E26
_ Earth wire E27
2533924 Wire harness (sensor) E28
2535237 Conduit mounting plate E29
2534974 Printed circuit board assy. (control) EX19003-11B EEPROM 3P643659-4 E3
2490414 Thermistor assy. E31
2444389 Insulation sheet (radiation) E32
2535228 Shield plate (1) E4
2535267 Mounting plate (terminal strip) E5
2535268 Shield plate (terminal rear) E6
1907786 Terminal block HP-T3032A-1-L3P E7
0812847 Fixation cable E8
2534975 Wire harness (power supply) E9
2535274 Bottom frame assy. F1
2535239 Fan bearing vibration absorber F1-1
2535258 Motor cover (cap) F11
2490609 Rubber grommet F12
2535260 Service cover F16
_ Caution label (electric shock) F16-1
2535261 Piping fixture F19
2535259 Side panel (right) assy. F2
2548212 Front grille assy. F3
2535255 Control panel assy. F3-1
2534862 Panel assy. F3-2
2534863 Air filter F3-3
2535252 Front grille (side panel) r F3-4
2535253 Front grille (side panel) l F3-5
2535254 Front grille (decoration panel) l F3-6
2535256 Support plate F3-7
2535270 Shield plate (2) assy. F35
2541629 Drain pan assy. F7
2541631 Air outlet (stabilizer) assy. F7-1
_ Drain pan (under cover) F7-1-1
2534860 Discharge grille vert. blade F7-1-2
2535276 Connecting rod (v-blade) F7-1-3
2535242 Drain pan arm F7-1-4
2535249 Gear case (v-blade) F7-10
2535250 Gear (lack) F7-11
_ Tapping screw M4X 12 F7-13
2530200 Drain hose F7-14
6028456 Drain socket cap F7-15
2535277 Fan guard assy. F7-16
_ Caution label F7-17
2535243 Gear case (base)(h_blade) F7-2
2535244 Gear case (cover)(h_blade) F7-3
2535245 Gear shaft (h_blade) F7-4
2535246 Gear 1 (h_blade) F7-5
2535247 Gear (motor) F7-6
2535248 Shaft (h_blade) F7-7
1906543 Moteur balayage 3sb40634-1 MP24Z 5P 12VDC F7-8
2511102 Wire harness assy. F7-9
2535262 Drip proof plate F8
2535278 Sealing plate (h/e top) assy. F9
2535279 Remote controller assy. (with label) ARC466A71 K1
_ Product liability caution label K10
_ Caution label (flammable gas) K11
_ Caution label (high voltage) K12
2535264 Holder/ remote controller K2
_ Screw set K3
_ Battery kit ALKALINE DRY BATTERY LR03 K4
2535281 Accessory set (screw cover) K5
081957J Heat insulation tape W70X L3000x D35 K6
4017130 Photocatalyst filter assy. K7
1597259 Cadre filtre antistatique K8
2535280 Installation plate letter K9


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FTXM24WVJU9



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
B1 page 1 Heat exchanger assy.

Daikin
Réf fabricant: 2534969
avec délai
sur devis
B1-10 page 1 Wire spring assy. (8 stage)

Daikin
Réf fabricant: _
avec délai
sur devis
Ecrou raccordement tube 5/8 ex 11250004a Daikin 119850J
B1-4 page 1 Ecrou raccordement tube 5/8 ex 11250004a
Code article PEX: 438525
Daikin
Réf fabricant: 119850J
± 3 jours ouvrés
sur devis
Raccord flare 1/4 ftxs-f Daikin 1723546
B1-6 page 1 Raccord flare 1/4 ftxs-f
Code article PEX: 442271
Daikin
Réf fabricant: 1723546
± 3 jours ouvrés
sur devis
B1-7 page 1 Putty

Daikin
Réf fabricant: _
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B2 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
C1 page 1 Cross flow fan assy.

Daikin
Réf fabricant: 2533898
avec délai
sur devis
Vis ft45gv1b Daikin 051605J
C1-1 page 1 Vis ft45gv1b
Code article PEX: 435237
Daikin
Réf fabricant: 051605J
± 3 jours ouvrés
3,34 € TTC
C3 page 1 Disch. grille hor. blade (main)

Daikin
Réf fabricant: 2534864
avec délai
sur devis
Axe fixation volet de balayage Daikin 1840922
C3-1 page 1 Axe fixation volet de balayage
Code article PEX: 443161
Daikin
Réf fabricant: 1840922
± 3 jours ouvrés
4,96 € TTC
C4 page 1 Disch. grille hor. blade (sub)

Daikin
Réf fabricant: 2534865
avec délai
sur devis
Axe fixation volet de balayage Daikin 1840922
C4-1 page 1 Axe fixation volet de balayage
Code article PEX: 443161
Daikin
Réf fabricant: 1840922
± 3 jours ouvrés
4,96 € TTC
E1 page 1 Switch box

Daikin
Réf fabricant: 2535227
avec délai
sur devis
E10 page 1 Earth wire

Daikin
Réf fabricant: _
avec délai
sur devis
E11 page 1 Earth wire (terminal strip)

Daikin
Réf fabricant: 2535230
avec délai
sur devis
E12 page 1 Earth wire (power pcb)

Daikin
Réf fabricant: 2535231
avec délai
sur devis
E13 page 1 Wireless lan module

Daikin
Réf fabricant: 2535233
avec délai
sur devis
E14 page 1 Wire harness (wire less lan adaptor)

Daikin
Réf fabricant: 2530195
avec délai
sur devis
E15 page 1 Wireless lan pcb box

Daikin
Réf fabricant: 2535234
avec délai
sur devis
E16 page 1 Wireless lan pcb cover

Daikin
Réf fabricant: 2535235
avec délai
sur devis
E17 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2530196
avec délai
sur devis
E18 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2533895
avec délai
sur devis
E19 page 1 Wire harness (for display pcb)

Daikin
Réf fabricant: 2530593
avec délai
sur devis
E2 page 1 Printed circuit board assy. (power)

Daikin
Réf fabricant: 2548210
avec délai
sur devis
E20 page 1 Wire harness (mp motion sensor)

Daikin
Réf fabricant: 2533896
avec délai
sur devis
E21 page 1 Indication lamp cover

Daikin
Réf fabricant: 2535236
avec délai
sur devis
E22 page 1 Indication lamp cover base

Daikin
Réf fabricant: 2535269
avec délai
sur devis
E23 page 1 Dc fan motor

Daikin
Réf fabricant: 2535273
avec délai
sur devis
Humidity sensor hshcal105a Daikin 2490298
E24 page 1 Humidity sensor hshcal105a
Code article PEX: 680059
Daikin
Réf fabricant: 2490298
± 3 jours ouvrés
sur devis
E25 page 1 Wire harness (high voltage)

Daikin
Réf fabricant: 2495419
avec délai
sur devis
E26 page 1 Wire harness (low voltage)

Daikin
Réf fabricant: 2530594
avec délai
sur devis
E27 page 1 Earth wire

Daikin
Réf fabricant: _
avec délai
sur devis
E28 page 1 Wire harness (sensor)

Daikin
Réf fabricant: 2533924
avec délai
sur devis
E29 page 1 Conduit mounting plate

Daikin
Réf fabricant: 2535237
avec délai
sur devis
E3 page 1 Printed circuit board assy. (control)

Daikin
Réf fabricant: 2534974
avec délai
sur devis
E31 page 1 Thermistor assy.

Daikin
Réf fabricant: 2490414
avec délai
sur devis
E32 page 1 Insulation sheet (radiation)

Daikin
Réf fabricant: 2444389
avec délai
sur devis
E4 page 1 Shield plate (1)

Daikin
Réf fabricant: 2535228
avec délai
sur devis
E5 page 1 Mounting plate (terminal strip)

Daikin
Réf fabricant: 2535267
avec délai
sur devis
E6 page 1 Shield plate (terminal rear)

Daikin
Réf fabricant: 2535268
avec délai
sur devis
E7 page 1 Terminal block

Daikin
Réf fabricant: 1907786
avec délai
sur devis
Fixation cable Daikin 0812847
E8 page 1 Fixation cable
Code article PEX: 436535
Daikin
Réf fabricant: 0812847
± 3 jours ouvrés
1,22 € TTC
E9 page 1 Wire harness (power supply)

Daikin
Réf fabricant: 2534975
avec délai
sur devis
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 2535274
avec délai
sur devis
F1-1 page 1 Fan bearing vibration absorber

Daikin
Réf fabricant: 2535239
avec délai
sur devis
F11 page 1 Motor cover (cap)

Daikin
Réf fabricant: 2535258
avec délai
sur devis
F12 page 1 Rubber grommet

Daikin
Réf fabricant: 2490609
avec délai
sur devis
F16 page 1 Service cover

Daikin
Réf fabricant: 2535260
avec délai
sur devis
F16-1 page 1 Caution label (electric shock)

Daikin
Réf fabricant: _
avec délai
sur devis
F19 page 1 Piping fixture

Daikin
Réf fabricant: 2535261
avec délai
sur devis
F2 page 1 Side panel (right) assy.

Daikin
Réf fabricant: 2535259
avec délai
sur devis
F3 page 1 Front grille assy.

Daikin
Réf fabricant: 2548212
avec délai
sur devis
F3-1 page 1 Control panel assy.

Daikin
Réf fabricant: 2535255
avec délai
sur devis
F3-2 page 1 Panel assy.

Daikin
Réf fabricant: 2534862
avec délai
sur devis
F3-3 page 1 Air filter

Daikin
Réf fabricant: 2534863
avec délai
sur devis
F3-4 page 1 Front grille (side panel) r

Daikin
Réf fabricant: 2535252
avec délai
sur devis
F3-5 page 1 Front grille (side panel) l

Daikin
Réf fabricant: 2535253
avec délai
sur devis
F3-6 page 1 Front grille (decoration panel) l

Daikin
Réf fabricant: 2535254
avec délai
sur devis
F3-7 page 1 Support plate

Daikin
Réf fabricant: 2535256
avec délai
sur devis
F35 page 1 Shield plate (2) assy.

Daikin
Réf fabricant: 2535270
avec délai
sur devis
F7 page 1 Drain pan assy.

Daikin
Réf fabricant: 2541629
avec délai
sur devis
F7-1 page 1 Air outlet (stabilizer) assy.

Daikin
Réf fabricant: 2541631
avec délai
sur devis
F7-1-1 page 1 Drain pan (under cover)

Daikin
Réf fabricant: _
avec délai
sur devis
F7-1-2 page 1 Discharge grille vert. blade

Daikin
Réf fabricant: 2534860
avec délai
sur devis
F7-1-3 page 1 Connecting rod (v-blade)

Daikin
Réf fabricant: 2535276
avec délai
sur devis
F7-1-4 page 1 Drain pan arm

Daikin
Réf fabricant: 2535242
avec délai
sur devis
F7-10 page 1 Gear case (v-blade)

Daikin
Réf fabricant: 2535249
avec délai
sur devis
F7-11 page 1 Gear (lack)

Daikin
Réf fabricant: 2535250
avec délai
sur devis
F7-13 page 1 Tapping screw

Daikin
Réf fabricant: _
avec délai
sur devis
F7-14 page 1 Drain hose

Daikin
Réf fabricant: 2530200
avec délai
sur devis
F7-15 page 1 Drain socket cap

Daikin
Réf fabricant: 6028456
avec délai
sur devis
F7-16 page 1 Fan guard assy.

Daikin
Réf fabricant: 2535277
avec délai
sur devis
F7-17 page 1 Caution label

Daikin
Réf fabricant: _
avec délai
sur devis
F7-2 page 1 Gear case (base)(h_blade)

Daikin
Réf fabricant: 2535243
avec délai
sur devis
F7-3 page 1 Gear case (cover)(h_blade)

Daikin
Réf fabricant: 2535244
avec délai
sur devis
F7-4 page 1 Gear shaft (h_blade)

Daikin
Réf fabricant: 2535245
avec délai
sur devis
F7-5 page 1 Gear 1 (h_blade)

Daikin
Réf fabricant: 2535246
avec délai
sur devis
F7-6 page 1 Gear (motor)

Daikin
Réf fabricant: 2535247
avec délai
sur devis
F7-7 page 1 Shaft (h_blade)

Daikin
Réf fabricant: 2535248
avec délai
sur devis
Moteur balayage 3sb40634-1 Daikin 1906543
F7-8 page 1 Moteur balayage 3sb40634-1
Code article PEX: 443565
Daikin
Réf fabricant: 1906543
± 3 jours ouvrés
16,03 € TTC
F7-9 page 1 Wire harness assy.

Daikin
Réf fabricant: 2511102
avec délai
sur devis
F8 page 1 Drip proof plate

Daikin
Réf fabricant: 2535262
avec délai
sur devis
F9 page 1 Sealing plate (h/e top) assy.

Daikin
Réf fabricant: 2535278
avec délai
sur devis
K1 page 1 Remote controller assy. (with label)

Daikin
Réf fabricant: 2535279
avec délai
sur devis
K10 page 1 Product liability caution label

Daikin
Réf fabricant: _
avec délai
sur devis
K2 page 1 Holder/ remote controller

Daikin
Réf fabricant: 2535264
avec délai
sur devis
K3 page 1 Screw set

Daikin
Réf fabricant: _
avec délai
sur devis
K5 page 1 Accessory set (screw cover)

Daikin
Réf fabricant: 2535281
avec délai
sur devis
K6 page 1 Heat insulation tape

Daikin
Réf fabricant: 081957J
avec délai
sur devis
K7 page 1 Photocatalyst filter assy.

Daikin
Réf fabricant: 4017130
avec délai
sur devis
Cadre filtre antistatique Daikin 1597259
K8 page 1 Cadre filtre antistatique
Code article PEX: 441265
Daikin
Réf fabricant: 1597259
en stock
2,70 € TTC
K9 page 1 Installation plate letter

Daikin
Réf fabricant: 2535280
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FTXM24WVJU9 ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
