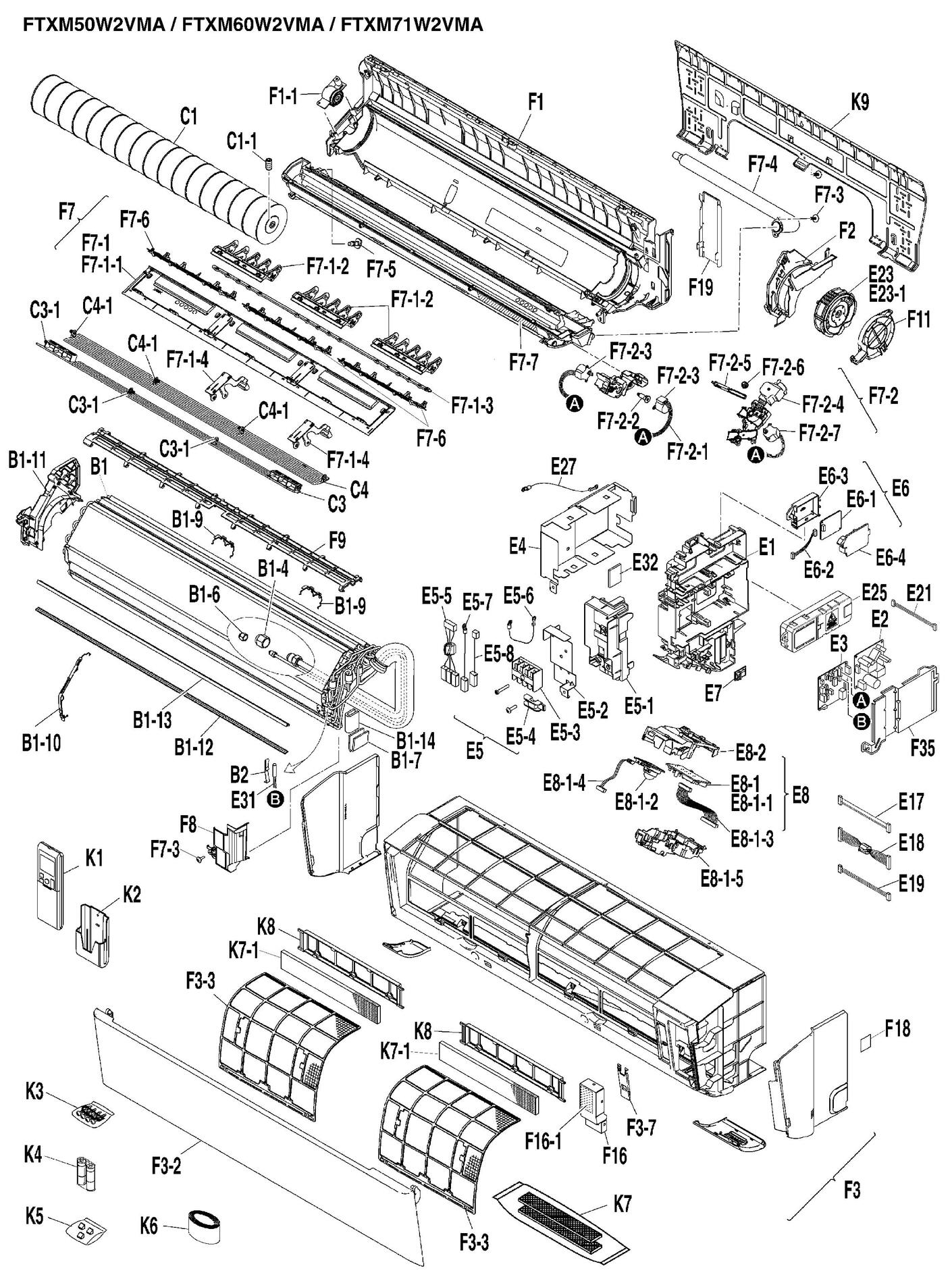

Unité interne Daikin FTXM60W2VMA
page 1
Pièces détachées Unité interne Daikin FTXM60W2VMA chez Pièces Express


Référence fabricant
Position Schéma
2533893 Heat exchanger assy. B1
2535224 Wire spring assy. (8 stage) B1-10
2535222 Side panel (left) B1-11
2535271 Sealing plate (heat exchanger) B1-12
2535272 Sealing plate (h/e bending) B1-13
_ Putty B1-14
119849J Ecrou 1/2 ex1226797/1198498 FNSF4 U3/4 D12.7CUT B1-4
5012634 Flare nut FNSF2 U7/16 D6.4CUT B1-6
146779J Plaque isolation phonique 4p088684-25 80X 50 T3 B1-7
2535223 Wire spring assy. (4 stage) B1-9
380120J Clips blocage sonde r4610281-1 B2
2533898 Cross flow fan assy. C1
051605J Vis ft45gv1b M4X 6 C1-1
2534864 Disch. grille hor. blade (main) C3
1840922 Axe fixation volet de balayage C3-1
2534865 Disch. grille hor. blade (sub) C4
1840922 Axe fixation volet de balayage C4-1
2535227 Switch box E1
2495419 Wire harness (high voltage) E17
2530594 Wire harness (low voltage) E18
2533924 Wire harness (sensor) E19
2530193 Printed circuit board assy. (power) EX19004-3 E2
2490368 Wire harness (streamer) E21
2533897 Fan motor assy. DFH08B1VA E23
2490609 Rubber grommet E23-1
2536597 Printed circuit board assy. (hvu) E25
_ Earth wire E27
2538334 Printed circuit board assy. E3
2490414 Thermistor assy. E31
2444389 Insulation sheet (radiation) E32
2535228 Shield plate (1) E4
2536611 Mounting plate (terminal strip) E5
2535267 Mounting plate (terminal strip) E5-1
2535268 Shield plate (terminal rear) E5-2
2531967 Terminal strip 4P E5-3
0812847 Fixation cable E5-4
2530592 Wire harness (for power source) E5-5
_ Earth wire E5-6
2535230 Earth wire (terminal strip) E5-7
2535231 Earth wire (power pcb) E5-8
2530194 El. compo. assy. (wlan adapter) E6
2536594 Wireless lan module E6-1
2530195 Wire harness (wire less lan adaptor) E6-2
2535234 Wireless lan pcb box E6-3
2535235 Wireless lan pcb cover E6-4
2546573 Sonde humidite HSHCAL105A E7
2536606 Indication lamp cover assy. E8
2536607 Indication lamp cover display assy. E8-1
2530196 Printed circuit board assy. EX19033-1 E8-1-1
2533895 Printed circuit board assy. E8-1-2
2530593 Wire harness (for display pcb) E8-1-3
2533896 Wire harness (mp motion sensor) E8-1-4
2535236 Indication lamp cover E8-1-5
2535269 Indication lamp cover base E8-2
2535274 Bottom frame assy. F1
2535239 Fan bearing vibration absorber F1-1
2535258 Motor cover (cap) F11
2536613 Service cover F16
2536604 Caution label F16-1
2534033 Product liability caution label F18
2535261 Piping fixture F19
2535259 Side panel (right) assy. F2
2548176 Front grille assy. F3
2534862 Panel assy. F3-2
2534863 Air filter F3-3
2535256 Support plate F3-7
2535270 Shield plate (2) assy. F35
2541629 Drain pan assy. F7
2541631 Air outlet (stabilizer) assy. F7-1
_ Drain pan (under cover) F7-1-1
2534860 Discharge grille vert. blade F7-1-2
2535276 Connecting rod (v-blade) F7-1-3
2535242 Drain pan arm F7-1-4
2550135 Gear case assy. F7-2
2511102 Wire harness assy. F7-2-1
2535248 Shaft (h_blade) F7-2-2
1906543 Moteur balayage 3sb40634-1 MP24Z 5P 12VDC F7-2-3
2535249 Gear case (v-blade) F7-2-4
2535250 Gear (lack) F7-2-5
2535247 Gear (motor) F7-2-6
1906543 Moteur balayage 3sb40634-1 MP24Z 5P 12VDC F7-2-7
170429J Vis de fixation 4sb00088-12 M4X 12 F7-3
2530200 Drain hose F7-4
6028456 Drain plug F7-5
2535277 Fan guard assy. F7-6
_ Caution label F7-7
2535262 Drip proof plate F8
2535278 Sealing plate (top) F9
2538342 Remote controller assy. ARC466A78 K1
5004122 Support telecommande 2p256952-1 K2
4020169 Screw set K3
2539271 Battery kit ALKALINE DRY BATTERY LR03 K4
2535281 Accessory set (screw cover) K5
081957J Heat insulation tape K6
4026688 Air filter assy. K7
4026915 Filter deodorizing filter (enzyme blue) T=5 K7-1
1597259 Cadre filtre antistatique K8
2535280 Installation plate letter K9


Les images des vues éclatées peuvent contenir des prix datant de plusieurs années, merci de ne pas en tenir compte








Pièces détachées contenues dans cet appareil Unité interne Daikin FTXM60W2VMA



Photo Position vue éclatée Article Référence fabricant Disponibilité et prix
B1 page 1 Heat exchanger assy.

Daikin
Réf fabricant: 2533893
avec délai
sur devis
B1-10 page 1 Wire spring assy. (8 stage)

Daikin
Réf fabricant: 2535224
avec délai
sur devis
B1-11 page 1 Side panel (left)

Daikin
Réf fabricant: 2535222
avec délai
sur devis
B1-12 page 1 Sealing plate (heat exchanger)

Daikin
Réf fabricant: 2535271
avec délai
sur devis
B1-13 page 1 Sealing plate (h/e bending)

Daikin
Réf fabricant: 2535272
avec délai
sur devis
B1-14 page 1 Putty

Daikin
Réf fabricant: _
avec délai
sur devis
Ecrou 1/2 ex1226797/1198498 Daikin 119849J
B1-4 page 1 Ecrou 1/2 ex1226797/1198498
Code article PEX: 438523
Daikin
Réf fabricant: 119849J
± 3 jours ouvrés
34,27 € TTC
B1-6 page 1 Flare nut

Daikin
Réf fabricant: 5012634
avec délai
sur devis
Plaque isolation phonique 4p088684-25 Daikin 146779J
B1-7 page 1 Plaque isolation phonique 4p088684-25
Code article PEX: 440446
Daikin
Réf fabricant: 146779J
± 3 jours ouvrés
7,42 € TTC
B1-9 page 1 Wire spring assy. (4 stage)

Daikin
Réf fabricant: 2535223
avec délai
sur devis
Clips blocage sonde r4610281-1 Daikin 380120J
B2 page 1 Clips blocage sonde r4610281-1
Code article PEX: 447586
Daikin
Réf fabricant: 380120J
± 3 jours ouvrés
7,42 € TTC
C1 page 1 Cross flow fan assy.

Daikin
Réf fabricant: 2533898
avec délai
sur devis
Vis ft45gv1b Daikin 051605J
C1-1 page 1 Vis ft45gv1b
Code article PEX: 435237
Daikin
Réf fabricant: 051605J
± 3 jours ouvrés
3,34 € TTC
C3 page 1 Disch. grille hor. blade (main)

Daikin
Réf fabricant: 2534864
avec délai
sur devis
Axe fixation volet de balayage Daikin 1840922
C3-1 page 1 Axe fixation volet de balayage
Code article PEX: 443161
Daikin
Réf fabricant: 1840922
± 3 jours ouvrés
4,96 € TTC
C4 page 1 Disch. grille hor. blade (sub)

Daikin
Réf fabricant: 2534865
avec délai
sur devis
Axe fixation volet de balayage Daikin 1840922
C4-1 page 1 Axe fixation volet de balayage
Code article PEX: 443161
Daikin
Réf fabricant: 1840922
± 3 jours ouvrés
4,96 € TTC
E1 page 1 Switch box

Daikin
Réf fabricant: 2535227
avec délai
sur devis
E17 page 1 Wire harness (high voltage)

Daikin
Réf fabricant: 2495419
avec délai
sur devis
E18 page 1 Wire harness (low voltage)

Daikin
Réf fabricant: 2530594
avec délai
sur devis
E19 page 1 Wire harness (sensor)

Daikin
Réf fabricant: 2533924
avec délai
sur devis
E2 page 1 Printed circuit board assy. (power)

Daikin
Réf fabricant: 2530193
avec délai
sur devis
E21 page 1 Wire harness (streamer)

Daikin
Réf fabricant: 2490368
avec délai
sur devis
E23 page 1 Fan motor assy.

Daikin
Réf fabricant: 2533897
avec délai
sur devis
E23-1 page 1 Rubber grommet

Daikin
Réf fabricant: 2490609
avec délai
sur devis
E25 page 1 Printed circuit board assy. (hvu)

Daikin
Réf fabricant: 2536597
avec délai
sur devis
E27 page 1 Earth wire

Daikin
Réf fabricant: _
avec délai
sur devis
E3 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2538334
avec délai
sur devis
E31 page 1 Thermistor assy.

Daikin
Réf fabricant: 2490414
avec délai
sur devis
E32 page 1 Insulation sheet (radiation)

Daikin
Réf fabricant: 2444389
avec délai
sur devis
E4 page 1 Shield plate (1)

Daikin
Réf fabricant: 2535228
avec délai
sur devis
E5 page 1 Mounting plate (terminal strip)

Daikin
Réf fabricant: 2536611
avec délai
sur devis
E5-1 page 1 Mounting plate (terminal strip)

Daikin
Réf fabricant: 2535267
avec délai
sur devis
E5-2 page 1 Shield plate (terminal rear)

Daikin
Réf fabricant: 2535268
avec délai
sur devis
E5-3 page 1 Terminal strip

Daikin
Réf fabricant: 2531967
avec délai
sur devis
Fixation cable Daikin 0812847
E5-4 page 1 Fixation cable
Code article PEX: 436535
Daikin
Réf fabricant: 0812847
± 3 jours ouvrés
1,22 € TTC
E5-5 page 1 Wire harness (for power source)

Daikin
Réf fabricant: 2530592
avec délai
sur devis
E5-6 page 1 Earth wire

Daikin
Réf fabricant: _
avec délai
sur devis
E5-7 page 1 Earth wire (terminal strip)

Daikin
Réf fabricant: 2535230
avec délai
sur devis
E5-8 page 1 Earth wire (power pcb)

Daikin
Réf fabricant: 2535231
avec délai
sur devis
E6 page 1 El. compo. assy. (wlan adapter)

Daikin
Réf fabricant: 2530194
avec délai
sur devis
E6-1 page 1 Wireless lan module

Daikin
Réf fabricant: 2536594
avec délai
sur devis
E6-2 page 1 Wire harness (wire less lan adaptor)

Daikin
Réf fabricant: 2530195
avec délai
sur devis
E6-3 page 1 Wireless lan pcb box

Daikin
Réf fabricant: 2535234
avec délai
sur devis
E6-4 page 1 Wireless lan pcb cover

Daikin
Réf fabricant: 2535235
avec délai
sur devis
Sonde humidite Daikin 2546573
E7 page 1 Sonde humidite
Code article PEX: 680264
Daikin
Réf fabricant: 2546573
± 3 jours ouvrés
23,63 € TTC
E8 page 1 Indication lamp cover assy.

Daikin
Réf fabricant: 2536606
avec délai
sur devis
E8-1 page 1 Indication lamp cover display assy.

Daikin
Réf fabricant: 2536607
avec délai
sur devis
E8-1-1 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2530196
avec délai
sur devis
E8-1-2 page 1 Printed circuit board assy.

Daikin
Réf fabricant: 2533895
avec délai
sur devis
E8-1-3 page 1 Wire harness (for display pcb)

Daikin
Réf fabricant: 2530593
avec délai
sur devis
E8-1-4 page 1 Wire harness (mp motion sensor)

Daikin
Réf fabricant: 2533896
avec délai
sur devis
E8-1-5 page 1 Indication lamp cover

Daikin
Réf fabricant: 2535236
avec délai
sur devis
E8-2 page 1 Indication lamp cover base

Daikin
Réf fabricant: 2535269
avec délai
sur devis
F1 page 1 Bottom frame assy.

Daikin
Réf fabricant: 2535274
avec délai
sur devis
F1-1 page 1 Fan bearing vibration absorber

Daikin
Réf fabricant: 2535239
avec délai
sur devis
F11 page 1 Motor cover (cap)

Daikin
Réf fabricant: 2535258
avec délai
sur devis
F16 page 1 Service cover

Daikin
Réf fabricant: 2536613
avec délai
sur devis
F16-1 page 1 Caution label

Daikin
Réf fabricant: 2536604
avec délai
sur devis
F18 page 1 Product liability caution label

Daikin
Réf fabricant: 2534033
avec délai
sur devis
F19 page 1 Piping fixture

Daikin
Réf fabricant: 2535261
avec délai
sur devis
F2 page 1 Side panel (right) assy.

Daikin
Réf fabricant: 2535259
avec délai
sur devis
F3 page 1 Front grille assy.

Daikin
Réf fabricant: 2548176
avec délai
sur devis
F3-2 page 1 Panel assy.

Daikin
Réf fabricant: 2534862
avec délai
sur devis
F3-3 page 1 Air filter

Daikin
Réf fabricant: 2534863
avec délai
sur devis
F3-7 page 1 Support plate

Daikin
Réf fabricant: 2535256
avec délai
sur devis
F35 page 1 Shield plate (2) assy.

Daikin
Réf fabricant: 2535270
avec délai
sur devis
F7 page 1 Drain pan assy.

Daikin
Réf fabricant: 2541629
avec délai
sur devis
F7-1 page 1 Air outlet (stabilizer) assy.

Daikin
Réf fabricant: 2541631
avec délai
sur devis
F7-1-1 page 1 Drain pan (under cover)

Daikin
Réf fabricant: _
avec délai
sur devis
F7-1-2 page 1 Discharge grille vert. blade

Daikin
Réf fabricant: 2534860
avec délai
sur devis
F7-1-3 page 1 Connecting rod (v-blade)

Daikin
Réf fabricant: 2535276
avec délai
sur devis
F7-1-4 page 1 Drain pan arm

Daikin
Réf fabricant: 2535242
avec délai
sur devis
F7-2 page 1 Gear case assy.

Daikin
Réf fabricant: 2550135
avec délai
sur devis
F7-2-1 page 1 Wire harness assy.

Daikin
Réf fabricant: 2511102
avec délai
sur devis
F7-2-2 page 1 Shaft (h_blade)

Daikin
Réf fabricant: 2535248
avec délai
sur devis
Moteur balayage 3sb40634-1 Daikin 1906543
F7-2-3 page 1 Moteur balayage 3sb40634-1
Code article PEX: 443565
Daikin
Réf fabricant: 1906543
± 3 jours ouvrés
16,03 € TTC
F7-2-4 page 1 Gear case (v-blade)

Daikin
Réf fabricant: 2535249
avec délai
sur devis
F7-2-5 page 1 Gear (lack)

Daikin
Réf fabricant: 2535250
avec délai
sur devis
F7-2-6 page 1 Gear (motor)

Daikin
Réf fabricant: 2535247
avec délai
sur devis
Moteur balayage 3sb40634-1 Daikin 1906543
F7-2-7 page 1 Moteur balayage 3sb40634-1
Code article PEX: 443565
Daikin
Réf fabricant: 1906543
± 3 jours ouvrés
16,03 € TTC
Vis de fixation 4sb00088-12 Daikin 170429J
F7-3 page 1 Vis de fixation 4sb00088-12
Code article PEX: 442096
Daikin
Réf fabricant: 170429J
± 3 jours ouvrés
1,82 € TTC
F7-4 page 1 Drain hose

Daikin
Réf fabricant: 2530200
avec délai
sur devis
F7-5 page 1 Drain plug

Daikin
Réf fabricant: 6028456
avec délai
sur devis
F7-6 page 1 Fan guard assy.

Daikin
Réf fabricant: 2535277
avec délai
sur devis
F7-7 page 1 Caution label

Daikin
Réf fabricant: _
avec délai
sur devis
F8 page 1 Drip proof plate

Daikin
Réf fabricant: 2535262
avec délai
sur devis
F9 page 1 Sealing plate (top)

Daikin
Réf fabricant: 2535278
avec délai
sur devis
K1 page 1 Remote controller assy.

Daikin
Réf fabricant: 2538342
avec délai
sur devis
Support telecommande 2p256952-1 Daikin 5004122
K2 page 1 Support telecommande 2p256952-1
Code article PEX: 450368
Daikin
Réf fabricant: 5004122
± 3 jours ouvrés
4,88 € TTC
K3 page 1 Screw set

Daikin
Réf fabricant: 4020169
avec délai
sur devis
K4 page 1 Battery kit

Daikin
Réf fabricant: 2539271
avec délai
sur devis
K5 page 1 Accessory set (screw cover)

Daikin
Réf fabricant: 2535281
avec délai
sur devis
K6 page 1 Heat insulation tape

Daikin
Réf fabricant: 081957J
avec délai
sur devis
K7 page 1 Air filter assy.

Daikin
Réf fabricant: 4026688
avec délai
sur devis
K7-1 page 1 Filter deodorizing filter (enzyme blue)

Daikin
Réf fabricant: 4026915
avec délai
sur devis
Cadre filtre antistatique Daikin 1597259
K8 page 1 Cadre filtre antistatique
Code article PEX: 441265
Daikin
Réf fabricant: 1597259
en stock
2,70 € TTC
K9 page 1 Installation plate letter

Daikin
Réf fabricant: 2535280
avec délai
sur devis


Dans cette page vous trouverez l'ensemble des articles et pièces détachées de chaufferie qui composent la nomenclature Unité interne Daikin FTXM60W2VMA ainsi que des liens vers les articles Daikin. En parcourant la page Daikin, vous pourrez également trouver toutes les pièces Daikin présentes chez Pièces Express. L'indication de stock vous permet de savoir si la pièce détachée est disponible dans notre stock central ou bien avec un délai fournisseur. Dans ce dernier cas, renseignez vous, nous commandons très régulièrement chez chacun de nos fournisseurs, nous pouvons donc certainement répondre à votre besoin rapidement.

Nos marques
Nos catalogues
Nos outils
Nos gicleurs fioul
Nos bougies pour poêles à pellets
Pièces détachées de chauffage et climatisation
PIÈCES EXPRESS
1 rue Philippe LEBON
ZA Henri Spriet
14120 MONDEVILLE
Téléphone: 02 14 47 16 10
Siret: 790 553 242 00013
Tva: FR 38 790553242
