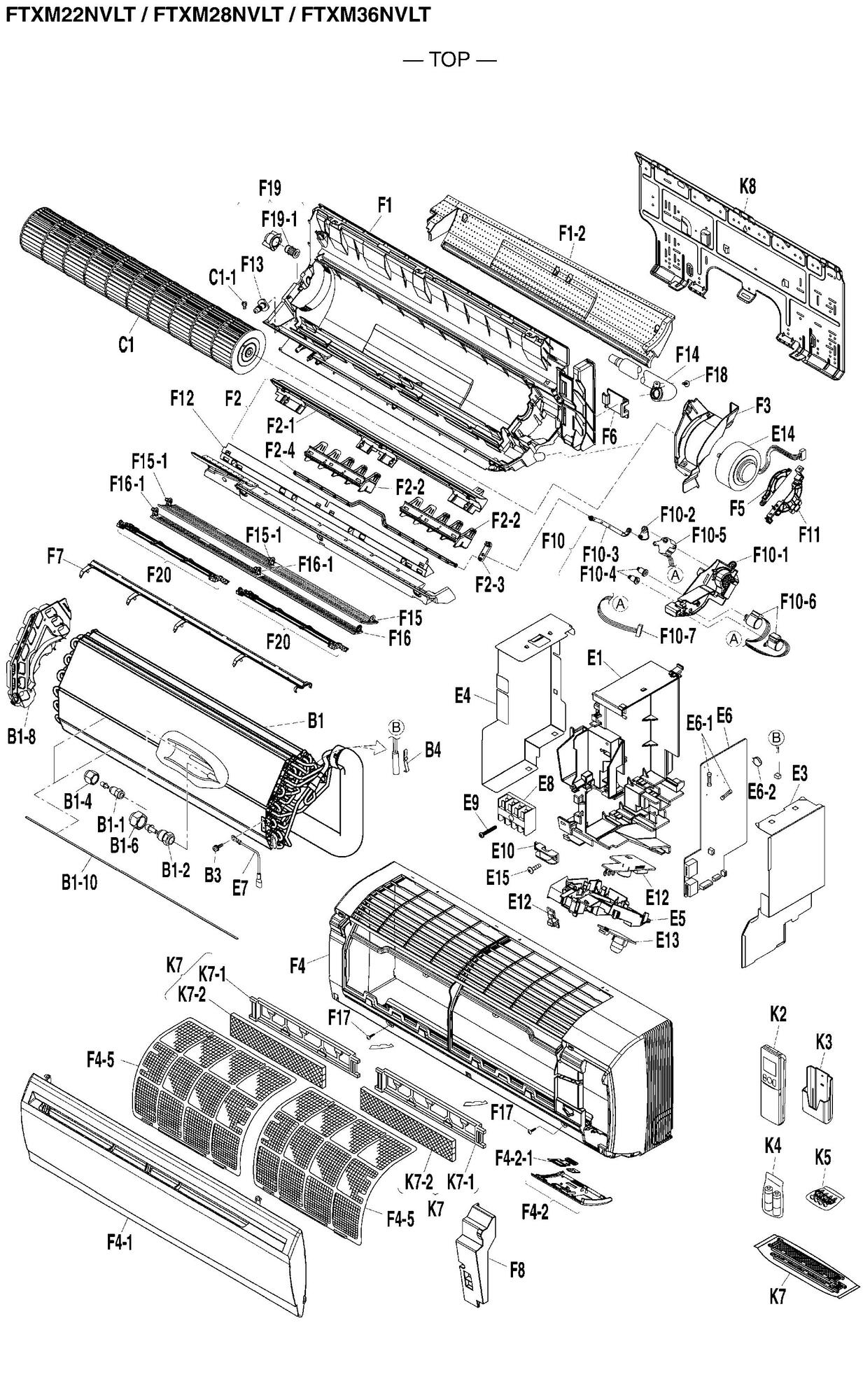

Unité interne Daikin FTXM22NVLT
page 1
Pièces détachées Unité interne Daikin FTXM22NVLT chez Pièces Express


Référence fabricant
Position Schéma
4016125 Heat exchanger assy B1
1215610 Union joint/ liquid line 1/4IN. D6.4CUT B1-1
4007594 Plaque d etancheite B1-10
1108279 Union joint/ gas line 3/8IN. D9.5CUT B1-2
1723546 Raccord flare 1/4 ftxs-f FNSF2 U7/16 D6.4CUT B1-4
1198481 Ecrou 3/8 r18/25d FNSF3 U5/8 D9.5CUT B1-6
4014018 Side panel (left) assy. B1-8
1137835 Tapping screw M4X 12 B3
380120 Clips blocage sonde r4610281-1 B4
4007596 Cross flow fan assy. C1
0516055 Hex. socket screw M4X 6 C1-1
4007598 Switch box E1
0812847 Fixation cable E10
1840054 Platine emission 3p210728-1 pcb 3/4 NO MODEL NAME E12
1840061 Recepteur ir 3eb86013-1 DIL-2-2 E13
1840078 Moteur ventil kfd-280-23-8a 3sb40647- KFD-280-23-8A 8P 23W 280VDC E14
1216505 Truss head tapping screw M4X 16 E15
4007599 Shield plate (1) E3
4007600 Shield plate (2) E4
4007601 Indication lamp cover E5
4016126 Printed circuit assy. EEPROM 3P403507-1 E6
1313165 Fuse 2153.15MXF34P 250V 3.15A E6-1
1139545 Varistance 470NR-14D-204 E6-2
1840030 Cable terre 4p139455-3 E7
1724688 Bornier- x1m - tb-etx-4pa-d1- 3sb45571-1 TB-ETX-4PA-D1 E8
1748886 Vis ha4114-04-25 M4X 25 E9
4011258 Bottom frame assy. (sub assy.) F1
4007604 Thermal insulation F1-2
4007612 Cover (link assy.) F10
4007613 Cover (link) F10-1
4007614 Interlock rod (1) F10-2
4007615 Interlock rod (2) F10-3
4007616 Rod F10-4
1797439 Moteur de balayage mp24z high torq 39m MP24Z 12VDC HIGH TORQ 39MM F10-5
4007617 Stepping motor MP20Z 5P 12VDC F10-6
4007618 Wire harness assy. (s/m) F10-7
4007630 Motor mounting plate (lower) F11
4007639 Air outlet assy. F12
1866652 Bouchon r11034099062 3p201724-1 F13
4000867 Tuyau evacuation condensat 3p230714-1 F14
4013744 Horizontal vane/ disch. grille F15
1840922 Axe fixation volet de balayage F15-1
4013745 Horizontal vane/ disch. grille F16
1840922 Axe fixation volet de balayage F16-1
1216505 Truss head tapping screw M4X 16 F17
1704297 Tapping screw M4X 12 F18
4008116 Fan bearing assy. F19
1568679 Vibration absorber/ fan bearing NO MODEL NAME F19-1
4007607 Drain pan (stabilizer) F2
4007608 Drain pan F2-1
4007609 Vertical vane/ air discharge F2-2
4007610 Interlock rod (3) F2-3
4007611 Interlock rod (4) F2-4
4007640 Fan guard assy. F20
4007622 Side plate (right) F3
4014020 Front grille assy. F4
4014021 Panel assy. F4-1
4013743 Control panel F4-2
4008454 Operation sign cover F4-2-1
4007597 Air filter 299X 314X T2 F4-5
4000880 Motor mounting plate (3) F5
4007626 Piping fixture F6
4007627 Sealing plate F7
4007628 Service lid assy. F8
4013202 Remote controller assy. ARC466A12 K2
5004122 Support telecommande 2p256952-1 K3
_ Battery kit K4
5002248 Screw kit K5
1822429 Filtre a air 3p142546-4 (2) K7
1597259 Cadre filtre antistatique K7-1
1840489 Filtre photocatalyseur 4p173581-2 255X 42X T5 APATAITO K7-2
4007631 Mounting plate K8
