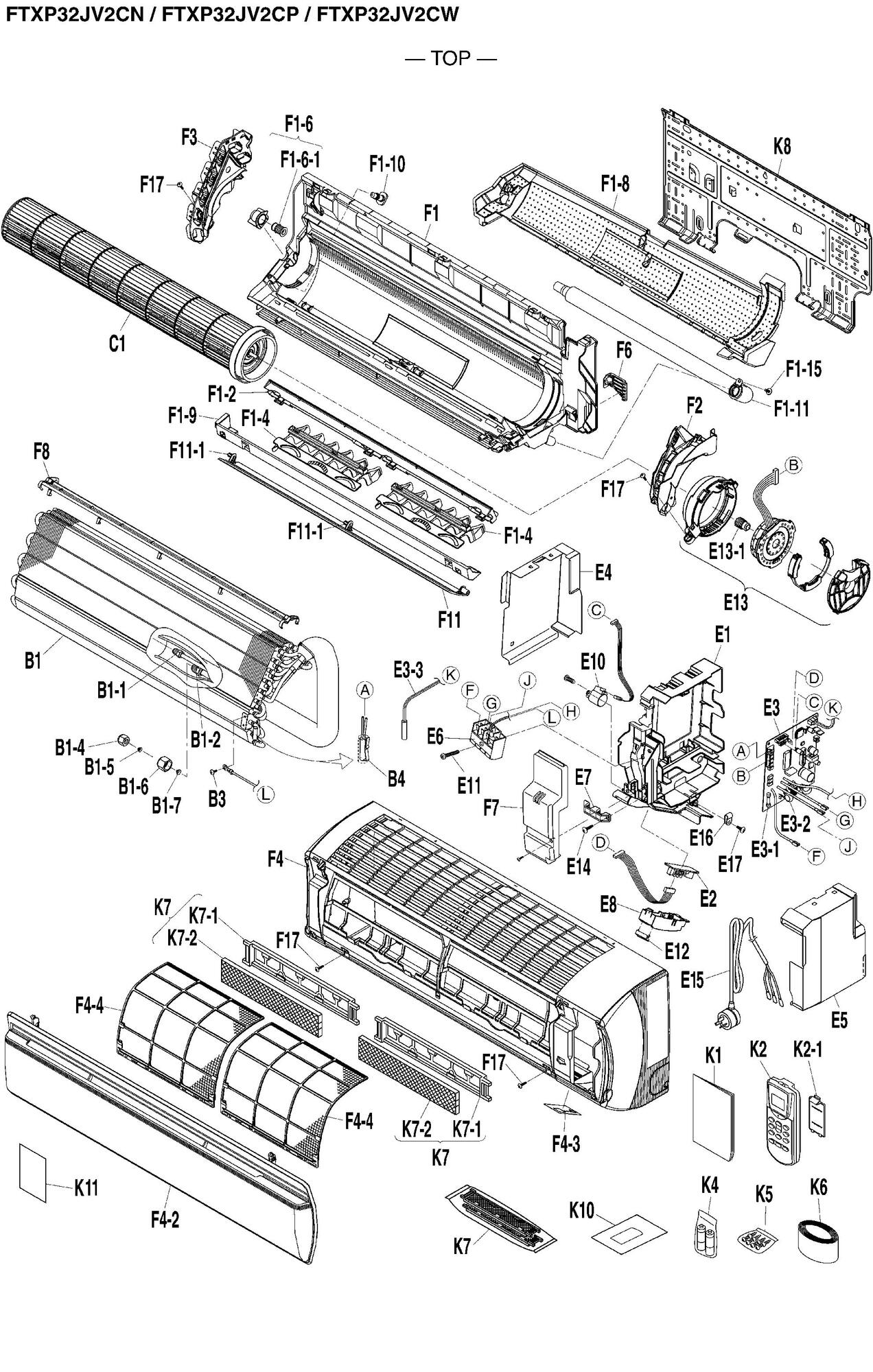

| Photo | Position vue éclatée | Article | Référence fabricant | Disponibilité et prix | |
|
| B1 page 1 | Evaporator assy. | Daikin Réf fabricant: 6004958 | avec délai sur devis | |
|
| B1-1 page 1 | Ecrou male soude | Daikin | ± 3 jours ouvrés 19,19 € TTC | |
|
| B1-2 page 1 | Joint 3/8 ligne gaz ex0961770 | Daikin | ± 3 jours ouvrés 8,76 € TTC | |
|
| B1-4 page 1 | Raccord flare 1/4 ftxs-f | Daikin | ± 3 jours ouvrés 15,38 € TTC | |
|
| B1-5 page 1 | Blind cover. flare | Daikin | ± 3 jours ouvrés 2,28 € TTC | |
|
| B1-6 page 1 | Ecrou 3/8 r18/25d | Daikin | ± 3 jours ouvrés 33,10 € TTC | |
|
| B1-7 page 1 | Joint pour ecrou 3sa23001-2 | Daikin | ± 3 jours ouvrés 2,28 € TTC | |
|
| B3 page 1 | Vis m4x12 4pa47980-12 | Daikin | ± 3 jours ouvrés sur devis | |
|
| B4 page 1 | Clips blocage sonde r4610281-1 | Daikin | ± 3 jours ouvrés 1,48 € TTC | |
|
| C1 page 1 | Cross flow fan assy. | Daikin Réf fabricant: 6006160 | avec délai sur devis | |
|
| E1 page 1 | Switch box | Daikin Réf fabricant: 6004959 | avec délai sur devis | |
|
| E10 page 1 | Moteur balayage msbpc20d11 3sb40585-1 | Daikin | En cours de réappro 28,92 € TTC | |
|
| E11 page 1 | Vis ha4114-04-25 | Daikin | ± 3 jours ouvrés 2,28 € TTC | |
|
| E12 page 1 | Operation sign cover (infrared) | Daikin Réf fabricant: 6004967 | avec délai sur devis | |
|
| E13 page 1 | Fan motor stator assy. | Daikin Réf fabricant: 6006161 | avec délai sur devis | |
|
| E13-1 page 1 | Pallier de ventilation 4p102621-1 | Daikin | ± 3 jours ouvrés 11,62 € TTC | |
|
| E14 page 1 | Vis m4x16 ha41113-16 | Daikin | en stock 3,06 € TTC | |
|
| E15 page 1 | Power cable assy. | Daikin Réf fabricant: 6004969 | avec délai sur devis | |
|
| E16 page 1 | Clamp (plastic) | Daikin Réf fabricant: 0508162 | avec délai sur devis | |
|
| E17 page 1 | Tapping screw | Daikin Réf fabricant: 117201J | avec délai sur devis | |
|
| E2 page 1 | Platine de reception 3p206563-1 | Daikin | ± 3 jours ouvrés 40,34 € TTC | |
|
| E3 page 1 | Printed circuit assy. (control) | Daikin Réf fabricant: 6015114 | avec délai sur devis | |
|
| E3-1 page 1 | Fusible 3.15a / 250v / 3eb82015-1 | Daikin | en stock 22,51 € TTC | |
|
| E3-2 page 1 | Varistance 3eb71012-1 | Daikin | en stock 5,90 € TTC | |
|
| E3-3 page 1 | Ensemble sonde 3eb70072-2 | Daikin | en stock 58,24 € TTC | |
|
| E4 page 1 | Shield plate (1) | Daikin Réf fabricant: 6004964 | avec délai sur devis | |
|
| E5 page 1 | Shield plate (2) | Daikin Réf fabricant: 6004965 | avec délai sur devis | |
|
| E6 page 1 | Terminal block | Daikin Réf fabricant: 6002932 | avec délai sur devis | |
|
| E7 page 1 | Fixation cable | Daikin | ± 3 jours ouvrés 1,19 € TTC | |
|
| E8 page 1 | Indication lamp cover | Daikin Réf fabricant: 6004966 | avec délai sur devis | |
|
| F1 page 1 | Bottom frame assy. | Daikin Réf fabricant: 6015088 | avec délai sur devis | |
|
| F1-10 page 1 | Bouchon bac a condensat 3pb34652-1 | Daikin | en stock 4,03 € TTC | |
|
| F1-11 page 1 | Drain hose assy. | Daikin Réf fabricant: 6004976 | avec délai sur devis | |
|
| F1-15 page 1 | Tapping screw | Daikin Réf fabricant: 1704297 | avec délai sur devis | |
|
| F1-2 page 1 | Front stabilizer/ drain pan | Daikin Réf fabricant: 6004971 | avec délai sur devis | |
|
| F1-4 page 1 | Vertical vane/ disch. grille | Daikin Réf fabricant: 6004972 | avec délai sur devis | |
|
| F1-6 page 1 | Fan bearing assy. | Daikin Réf fabricant: 6004973 | avec délai sur devis | |
|
| F1-6-1 page 1 | Palier 4p102621-2 | Daikin | en stock 5,06 € TTC | |
|
| F1-8 page 1 | Thermal insulation (rear) assy. | Daikin Réf fabricant: 6004974 | avec délai sur devis | |
|
| F1-9 page 1 | Thermal insulation (front) assy. | Daikin Réf fabricant: 6004975 | avec délai sur devis | |
|
| F11 page 1 | Hor. vane assy./ disch. grille | Daikin Réf fabricant: 6004992 | avec délai sur devis | |
|
| F11-1 page 1 | Volet balayage 4p163878-5 | Daikin | ± 3 jours ouvrés 14,06 € TTC | |
|
| F17 page 1 | Vis m4x16 ha41113-16 | Daikin | en stock 3,06 € TTC | |
|
| F2 page 1 | Side panel (right) | Daikin Réf fabricant: 6004977 | avec délai sur devis | |
|
| F3 page 1 | Side panel assy. (left) | Daikin Réf fabricant: 6004978 | avec délai sur devis | |
|
| F4 page 1 | Front panel assy. | Daikin Réf fabricant: 6015090 | avec délai sur devis | |
|
| F4-2 page 1 | Front panel | Daikin Réf fabricant: 6015093 | avec délai sur devis | |
|
| F4-3 page 1 | Nameplate/ indicator panel | Daikin Réf fabricant: 6004987 | avec délai sur devis | |
|
| F4-4 page 1 | Filtre a air 1p179856-3 | Daikin | en stock 15,46 € TTC | |
|
| F6 page 1 | Piping fixture assy. | Daikin Réf fabricant: 6004989 | avec délai sur devis | |
|
| F7 page 1 | Service cover assy. | Daikin Réf fabricant: 6004990 | avec délai sur devis | |
|
| F8 page 1 | Sealing plate assy. (top) | Daikin Réf fabricant: 6004991 | avec délai sur devis | |
|
| K1 page 1 | Operation manual | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| K10 page 1 | Operation manual (quick guide) | Daikin Réf fabricant: 1809596 | avec délai sur devis | |
|
| K11 page 1 | Label seer | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| K2 page 1 | Remote controller assy. | Daikin Réf fabricant: 1808461 | avec délai sur devis | |
|
| K2-1 page 1 | Lower cover/ remote controller | Daikin Réf fabricant: 1673634 | avec délai sur devis | |
|
| K4 page 1 | Battery pack assy. | Daikin Réf fabricant: 1696017 | avec délai sur devis | |
|
| K5 page 1 | Screw kit | Daikin Réf fabricant: _ | avec délai sur devis | |
|
| K6 page 1 | Heat insulation tape | Daikin Réf fabricant: 081957J | avec délai sur devis | |
|
| K7 page 1 | Filtre a air 3p142546-1 | Daikin | ± 3 jours ouvrés 133,06 € TTC | |
|
| K7-1 page 1 | Cadre filtre antistatique | Daikin | en stock 4,03 € TTC | |
|
| K7-2 page 1 | Photocatalyst filter | Daikin Réf fabricant: 159726J | avec délai sur devis | |
|
| K8 page 1 | Mounting plate | Daikin Réf fabricant: 6015169 | avec délai sur devis | |
